公開番号2025031343
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023137507
出願日2023-08-25
発明の名称横軸ポンプ
出願人株式会社酉島製作所
代理人個人,個人
主分類F04D 29/60 20060101AFI20250228BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】横軸ポンプにおける水没対策とメンテナンス性向上の両立を課題とする。
【解決手段】横軸ポンプ20は、第1貫通部25aを有するポンプケーシング22と、第1貫通部25aを貫通して横向きに延びる主軸31と、第1貫通部25aを軸封する第1軸封装置41と、ポンプケーシング22の外部側で主軸31を軸支する耐水軸受32と、出力軸39を有する耐水モータ38と、出力軸39の回転速度とは異なる回転速度で回転させる回転軸43とを有する耐水変速機41と、第2貫通部46cを有する軸封ケーシング46と、第2貫通部46cを軸封する第2軸封装置48と、主軸31と回転軸43を連結する軸継手50とを備え、耐水軸受32及び軸継手50が外部に露出している。
【選択図】図2
特許請求の範囲【請求項１】
横向きに貫通した第１貫通部を有するポンプケーシングと、
前記第１貫通部を貫通して前記ポンプケーシングの内部に配置された内側部と、前記ポンプケーシングの外部に配置された外側部とを有し、前記内側部から前記外側部にかけて横向きに延びる主軸と、
前記第１貫通部に配置され、前記ポンプケーシングと前記主軸の間を軸封する第１軸封装置と、
前記ポンプケーシングにおける前記第１軸封装置の外部側に配置され、前記主軸を軸支する耐水性の耐水軸受と、
密閉されたモータケーシングと、前記モータケーシングから突出した出力軸とを有し、前記出力軸が前記主軸に沿って延びるように前記ポンプケーシングの外部に配置された耐水モータと、
前記耐水モータに液密に配置され、前記出力軸を貫通させる第２貫通部を有する軸封ケーシングと、
前記第２貫通部に配置され、前記軸封ケーシングと前記出力軸の間を軸封する第２軸封装置と、
前記主軸の前記外側部と前記出力軸を連結する軸継手と
を備え、
前記耐水軸受及び前記軸継手が外部に露出している、横軸ポンプ。
続きを表示（約 1,000 文字）【請求項２】
横向きに貫通した第１貫通部を有するポンプケーシングと、
前記第１貫通部を貫通して前記ポンプケーシングの内部に配置された内側部と、前記ポンプケーシングの外部に配置された外側部とを有し、前記内側部から前記外側部にかけて横向きに延びる主軸と、
前記第１貫通部に配置され、前記ポンプケーシングと前記主軸の間を軸封する第１軸封装置と、
前記ポンプケーシングにおける前記第１軸封装置の外部側に配置され、前記主軸を軸支する耐水性の耐水軸受と、
密閉されたモータケーシングと、前記モータケーシングから突出した出力軸とを有し、前記出力軸が前記主軸に沿って延びるように前記ポンプケーシングの外部に配置された耐水モータと、
前記耐水モータの前記ポンプケーシング側に隣接して配置された密閉ケーシングと、前記出力軸の回転速度とは異なる回転速度で回転させる回転軸とを有する耐水変速機と、
前記密閉ケーシングに液密に配置され、前記回転軸を貫通させる第２貫通部を有する軸封ケーシングと、
前記第２貫通部に配置され、前記軸封ケーシングと前記回転軸の間を軸封する第２軸封装置と、
前記主軸の前記外側部と前記回転軸を連結する軸継手と
を備え、
前記耐水軸受及び前記軸継手が外部に露出している、横軸ポンプ。
【請求項３】
前記耐水モータよりも上方に配置され、前記耐水モータを冷却するための冷却ファンを備える、請求項１又は２に記載の横軸ポンプ。
【請求項４】
前記耐水モータと前記冷却ファンの間に配置され、前記冷却ファンによる送風を前記耐水モータの前記ポンプケーシングとは反対側に導くダクトを備える、請求項３に記載の横軸ポンプ。
【請求項５】
前記冷却ファンは、前記ポンプケーシング及び前記耐水モータを配置する建屋の天壁上に配置されている、請求項４に記載の横軸ポンプ。
【請求項６】
前記耐水モータよりも上方に配置された冷却ファンと、
前記耐水モータと前記冷却ファンの間に配置され、前記冷却ファンによる送風を前記耐水モータの前記ポンプケーシングとは反対側に導くダクトと
を備え、
前記ダクトは、前記耐水変速機を冷却するための分岐管を有する、請求項２に記載の横軸ポンプ。
【請求項７】
前記冷却ファンは、前記ポンプケーシング及び前記耐水モータを配置する建屋の天壁上に配置されている、請求項６に記載の横軸ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、横軸ポンプに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、ポンプケーシングから水平方向に突出した主軸に耐水モータが接続された横軸ポンプが開示されている。この横軸ポンプでは、ポンプケーシングにおける主軸の貫通部分が軸封装置によって軸封されている。耐水モータの出力軸と主軸は、ポンプケーシングの外部でカップリングによって接続されている。ポンプケーシングと耐水モータの間は、カップリング及び軸封装置を含むようにカバーによって覆われている。
【先行技術文献】
【特許文献】
【０００３】
特許第６８３１４９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の横軸ポンプでは、耐水モータが用いられているため、想定外の降雨集中又は津波によってポンプケーシングが水没しても、排水運転を継続できる。しかし、カップリング又は軸封装置のメンテナンス時には、カバーを取り外す必要があるため煩雑である。よって、特許文献１の横軸ポンプにはメンテナンス性について改善の余地がある。
【０００５】
本発明は、横軸ポンプにおける水没対策とメンテナンス性向上の両立を課題とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、横向きに貫通した第１貫通部を有するポンプケーシングと、前記第１貫通部を貫通して前記ポンプケーシングの内部に配置された内側部と、前記ポンプケーシングの外部に配置された外側部とを有し、前記内側部から前記外側部にかけて横向きに延びる主軸と、前記第１貫通部に配置され、前記ポンプケーシングと前記主軸の間を軸封する第１軸封装置と、前記ポンプケーシングにおける前記第１軸封装置の外部側に配置され、前記主軸を軸支する耐水性の耐水軸受と、密閉されたモータケーシングと、前記モータケーシングから突出した出力軸とを有し、前記出力軸が前記主軸に沿って延びるように前記ポンプケーシングの外部に配置された耐水モータと、前記耐水モータに液密に配置され、前記出力軸を貫通させる第２貫通部を有する軸封ケーシングと、前記第２貫通部に配置され、前記軸封ケーシングと前記出力軸の間を軸封する第２軸封装置と、前記主軸の前記外側部と前記出力軸を連結する軸継手とを備え、前記耐水軸受及び前記軸継手が外部に露出している、横軸ポンプを提供する。
【０００７】
本発明の他の態様は、前記耐水モータの前記ポンプケーシング側に隣接して配置された密閉ケーシングと、前記出力軸の回転速度とは異なる回転速度で回転させる回転軸とを有する耐水変速機を備える横軸ポンプを提供する。この場合、軸封ケーシングは前記密閉ケーシングに液密に配置され、第２軸封装置は前記軸封ケーシングと前記回転軸の間を軸封し、軸継手は前記主軸の前記外側部と前記回転軸を連結する。
【０００８】
これらの横軸ポンプでは、ポンプケーシングの外部で、主軸と耐水モータの出力軸又は耐水変速機の回転軸とが軸継手によって連結され、ポンプケーシングに対して主軸が耐水軸受によって軸支されている。また、ポンプケーシングと主軸との間が第１軸封装置によって軸封され、軸封ケーシングと出力軸又は回転軸との間が第２軸封装置によって軸封されている。よって、これらは外部に露出しているが、降雨の集中又は津波によって耐水モータが水没しても、排水運転を継続できる。また、耐水軸受と軸継手が外部に露出しているため、第１軸封装置、第２軸封装置、耐水軸受、及び軸継手のメンテナンス性を向上できる。
【発明の効果】
【０００９】
本発明では、横軸ポンプにおける水没対策とメンテナンス性向上を両立できる。
【図面の簡単な説明】
【００１０】

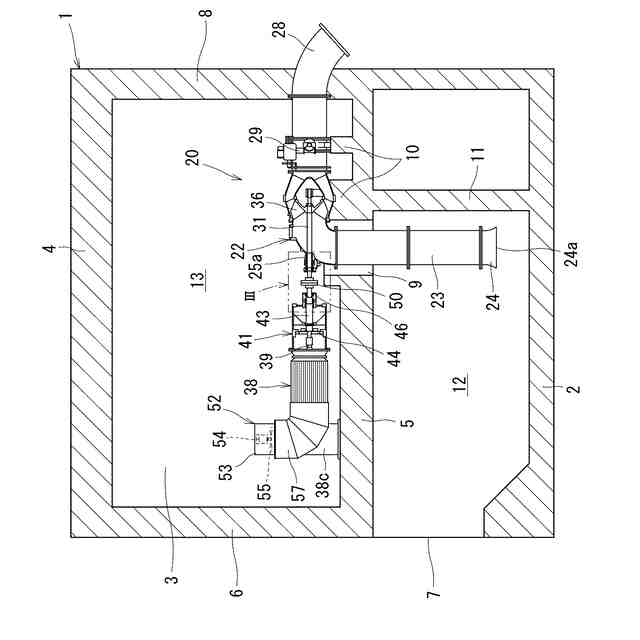

本発明の第１実施形態に係る横軸ポンプを用いたポンプ設備を示す断面図。

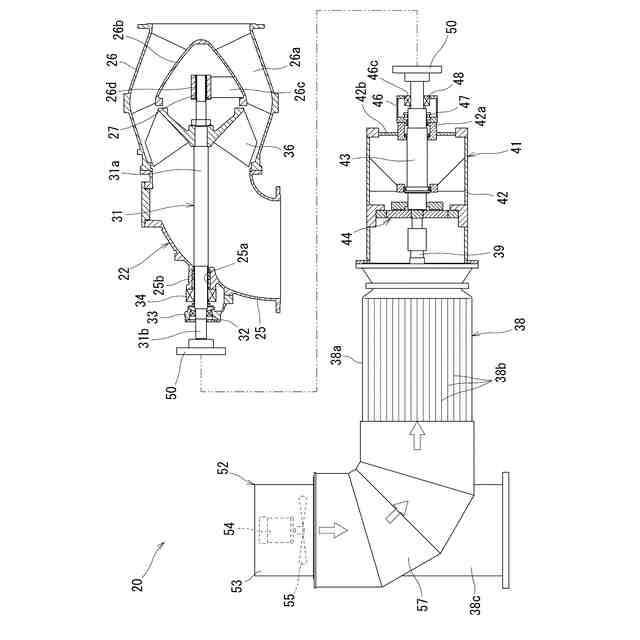

建屋を除いた横軸ポンプの断面図。

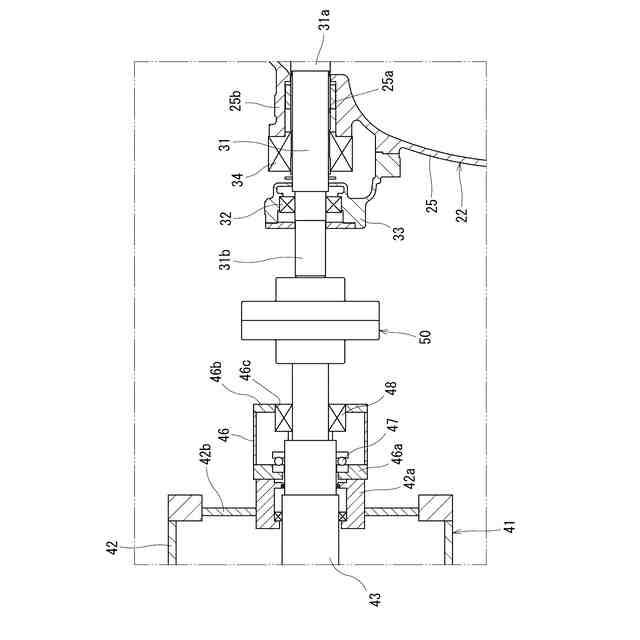

図２のIII部分の拡大断面図。
第２実施形態に係る横軸ポンプの断面図。

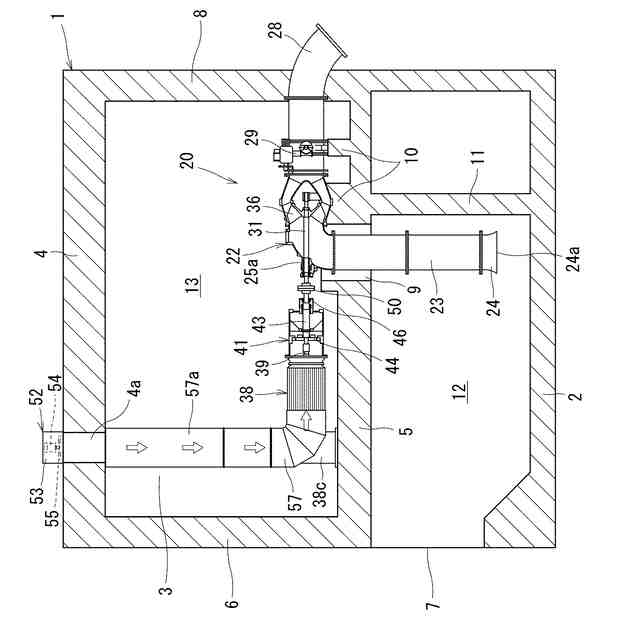

第３実施形態に係る横軸ポンプを用いたポンプ設備を示す断面図。

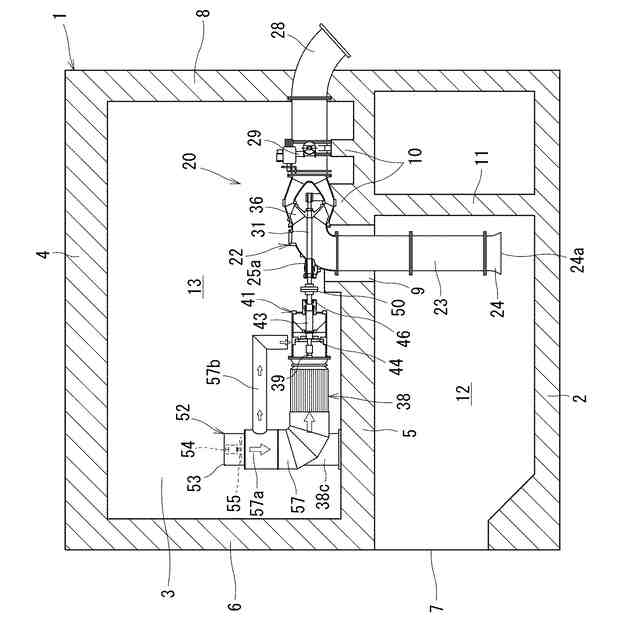

第４実施形態に係る横軸ポンプを用いたポンプ設備を示す断面図。
第５実施形態に係る横軸ポンプを用いたポンプ設備を示す断面図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
