公開番号2025067705
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177888
出願日2023-10-13
発明の名称ポンプ
出願人ミネベアミツミ株式会社
代理人個人,個人,個人,個人
主分類F04B 45/047 20060101AFI20250417BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】低コスト化を図ることのできるポンプを提供する。

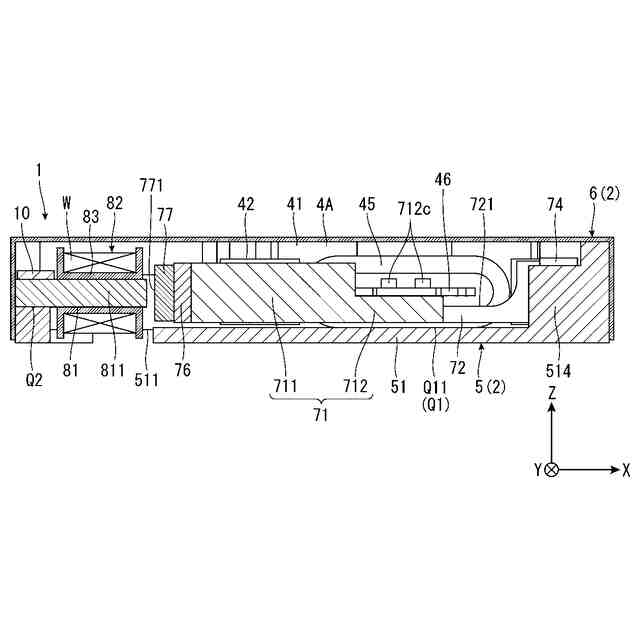

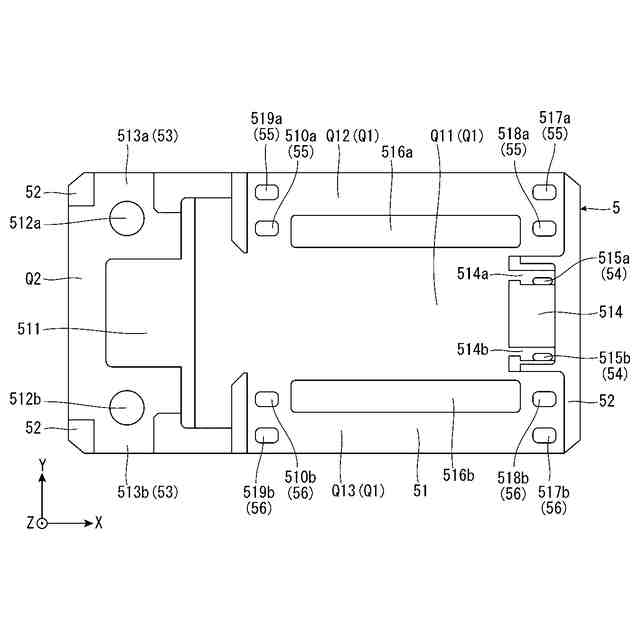

【解決手段】ポンプ1は、ベース51と、X軸方向に延在し一端部がベース51に接続された板バネ72、73、板バネ72、73の他端部に接続された可動体71および可動体71に設けられたマグネット77を有する可動部7と、ベース51に設けられ、マグネット77とX軸方向に対向して配置されたコイルコア部8と、を有し、マグネット77とコイルコア部8との電磁作用によって、可動体7が板バネ72、73を弾性変形させつつY軸方向に変位する振動アクチュエータ3と、気密室44および振動アクチュエータ3の駆動により気密室44の容積を変化させる可動壁45を有するポンプ部4A、4Bと、を有す。

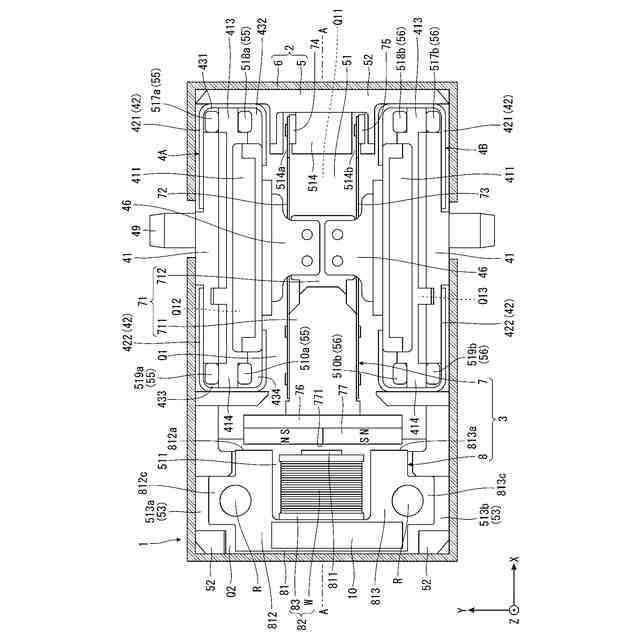

【選択図】図2
特許請求の範囲【請求項１】
互いに直交する３軸をＸ軸、Ｙ軸およびＺ軸とし、
前記Ｘ軸に沿う方向をＸ軸方向、前記Ｙ軸に沿う方向をＹ軸方向、前記Ｚ軸に沿う方向をＺ軸方向としたとき、
ベースと、
前記Ｘ軸方向に延在し一端部が前記ベースに接続された板バネ、前記板バネの他端部に接続された可動体および前記可動体に設けられたマグネットを有する可動部と、前記ベースに設けられ、前記マグネットと前記Ｘ軸方向に対向して配置されたコイルコア部と、を有し、前記マグネットと前記コイルコア部との電磁作用によって、前記可動体が前記板バネを弾性変形させつつ前記Ｙ軸方向に変位する振動アクチュエータと、
気密室および前記振動アクチュエータの駆動により前記気密室の容積を変化させる可動壁を有するポンプ部と、を有することを特徴とするポンプ。
続きを表示（約 720 文字）【請求項２】
前記ポンプ部は、前記可動部と前記Ｙ軸方向に並んで配置されている請求項１に記載のポンプ。
【請求項３】
前記可動部の前記Ｙ軸方向の両側に配置された一対の前記ポンプ部を有する請求項２に記載のポンプ。
【請求項４】
前記ポンプ部は、前記Ｘ軸方向に延在する長手形状である請求項１ないし３のいずれか１項に記載のポンプ。
【請求項５】
前記板バネは、板バネ固定部を介して前記ベースに接続されている請求項１に記載のポンプ。
【請求項６】
前記板バネ固定部は、板状をなし、
前記板バネ固定部の厚さは、前記板バネの厚さよりも厚い請求項５に記載のポンプ。
【請求項７】
前記Ｙ軸方向に並んで設けられた一対の前記板バネを有し、
一対の前記板バネの間に前記可動体が配置されている請求項１に記載のポンプ。
【請求項８】
前記ポンプ部は、前記可動体と前記可動壁とを連結し、前記可動体の変位に応じて前記可動壁を押圧する押圧子を有する請求項１に記載のポンプ。
【請求項９】
前記板バネは、前記Ｚ軸方向の一方側の面に開口する切り欠きを有し、
前記押圧子は、前記切り欠き内を通過して配置され、前記Ｚ軸方向からの平面視で、前記板バネと交差している請求項８に記載のポンプ。
【請求項１０】
前記マグネットは、前記コイルコア部と対向する２極のマグネット磁極面を有し、
前記コイルコア部は、前記マグネット磁極面と対向する３極のコア磁極面を有する請求項１に記載のポンプ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１に記載されたポンプ９は、図１に示すように、軸部９１を中心に往復回転する可動体９２と、可動体９２の両端部に配置されたマグネット９３ａ、９３ｂと、可動体９２を間に挟んでポンプ９の長手方向に対向して配置された一対のコイルコア部９４ａ、９４ｂと、可動体９２を間に挟んでポンプ９の短手方向に対向して配置された一対のポンプ部９５ａ、９５ｂと、を有する。
【０００３】
また、コイルコア部９４ａは、コア部９４１ａと、コア部９４１ａに巻回されたコイル９４２ａと、を有する。コア部９４１ａは、逆Ｃ字状であり、その中央部にコイル９４２ａが巻回されている。また、コア部９４１ａの両端部は、マグネット９３ａと対向した磁極である。同様に、コイルコア部９４ｂは、コア部９４１ｂと、コア部９４１ｂに巻回されたコイル９４２ｂと、を有する。コア部９４１ｂは、Ｃ字状であり、その中央部にコイル９４２ｂが巻回されている。また、コア部９４１ｂの両端部は、マグネット９３ｂと対向した磁極となっている。
【０００４】
このようなポンプ９では、コイル９４２ａ、９４２ｂに交流電流を印加し、軸部９１を中心として可動体９２を時計回りに回転させる推力が発生する状態と、軸部９１を中心として可動体９２を反時計回りに回転させる推力が発生する状態と、を交互に切り替えることにより、可動体９２が往復回転する。そして、可動体９２の往復回転により、ポンプ部９５ａ、９５ｂが駆動する。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０２１／２００４２４号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、ポンプ９のような支軸構造、つまり、可動体９２を軸部９１で軸支する構造では、可動体９２の偏心を防止し、可動体９２を安定して往復回転させる必要があるため、軸部９１や可動体９２を高精度に形成しなければならい。そのため、ポンプ９では、装置の高コスト化を招くおそれがある。
【０００７】
本発明はかかる点に鑑みてなされたものであり、低コスト化を図ることのできるポンプを提供することを目的とする。
【課題を解決するための手段】
【０００８】
このような目的は、以下の（１）の本発明により達成される。
【０００９】
（１）互いに直交する３軸をＸ軸、Ｙ軸およびＺ軸とし、
前記Ｘ軸に沿う方向をＸ軸方向、前記Ｙ軸に沿う方向をＹ軸方向、前記Ｚ軸に沿う方向をＺ軸方向としたとき、
ベースと、
前記Ｘ軸方向に延在し一端部が前記ベースに接続された板バネ、前記板バネの他端部に接続された可動体および前記可動体に設けられたマグネットを有する可動部と、前記ベースに設けられ、前記マグネットと前記Ｘ軸方向に対向して配置されたコイルコア部と、を有し、前記マグネットと前記コイルコア部との電磁作用によって、前記可動体が前記板バネを弾性変形させつつ前記Ｙ軸方向に変位する振動アクチュエータと、
気密室および前記振動アクチュエータの駆動により前記気密室の容積を変化させる可動壁を有するポンプ部と、を有することを特徴とするポンプ。
【発明の効果】
【００１０】
本発明のポンプでは、可動体が板バネによって支持され、板バネを弾性変形させつつＹ軸方向に変位する構成となっている。このような構成によれば、従来のポンプ９のような支軸構造と比べて、各部の加工精度が要求されず、その分、製造が容易で、低コスト化を図ることのできるポンプとなる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
