発明の名称送風機
出願人パシフィックゴルフマネージメント株式会社
代理人
主分類F04D 29/00 20060101AFI20250326BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】端子の破損を抑制する。
【解決手段】送風機100は、カートに設けられる送風機100であって、本体と、本体の表面(背面F3)に対して表面に沿った装着方向D1に装着されるバッテリ120と、本体に設けられ、表面から突出し、バッテリ120が本体に装着された状態においてバッテリ120の端子であるバッテリ端子121と接続される本体端子116と、本体に設けられ、装着方向D1と逆向きの付勢方向D2に付勢され、バッテリ120が本体に装着されていない状態において本体端子116の先端を覆い、バッテリ120が本体に装着される際に本体端子116の先端が露出する位置まで装着方向に移動する本体端子カバー117と、を備える。
【選択図】図16
特許請求の範囲【請求項１】
カートに設けられる送風機であって、
本体と、
前記本体の表面に対して前記表面に沿った装着方向に装着されるバッテリと、
前記本体に設けられ、前記表面から突出し、前記バッテリが前記本体に装着された状態において前記バッテリの端子であるバッテリ端子と接続される本体端子と、
前記本体に設けられ、前記装着方向と逆向きの付勢方向に付勢され、前記バッテリが前記本体に装着されていない状態において前記本体端子の先端を覆い、前記バッテリが前記本体に装着される際に前記本体端子の先端が露出する位置まで前記装着方向に移動する本体端子カバーと、
を備える、
送風機。
続きを表示（約 99 文字）【請求項２】
前記本体端子カバーは、前記バッテリが前記本体に装着されていない状態において前記本体端子に対して前記付勢方向に当接する当接面を有する、
請求項１に記載の送風機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、送風機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、例えば特許文献１に示されるゴルフカートのように、小型の運搬車であるカートが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２７１２５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ゴルフカートのように、屋外で利用されるカートには、暑さ対策の一環として送風機を設けることが考えられる。充電に要する作業を簡素化するために、例えば、送風機の本体にバッテリが着脱可能に装着される。この場合、バッテリを本体に装着する際に、端子の破損を抑制することが望まれる。
【０００５】
本発明は、端子の破損を抑制することが可能な送風機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の送風機は、カートに設けられる送風機であって、本体と、前記本体の表面に対して前記表面に沿った装着方向に装着されるバッテリと、前記本体に設けられ、前記表面から突出し、前記バッテリが前記本体に装着された状態において前記バッテリの端子であるバッテリ端子と接続される本体端子と、前記本体に設けられ、前記装着方向と逆向きの付勢方向に付勢され、前記バッテリが前記本体に装着されていない状態において前記本体端子の先端を覆い、前記バッテリが前記本体に装着される際に前記本体端子の先端が露出する位置まで前記装着方向に移動する本体端子カバーと、を備える。
【０００７】
前記本体端子カバーは、前記バッテリが前記本体に装着されていない状態において前記本体端子に対して前記付勢方向に当接する当接面を有してもよい。
【発明の効果】
【０００８】
本発明によれば、端子の破損を抑制することが可能となる。
【図面の簡単な説明】
【０００９】

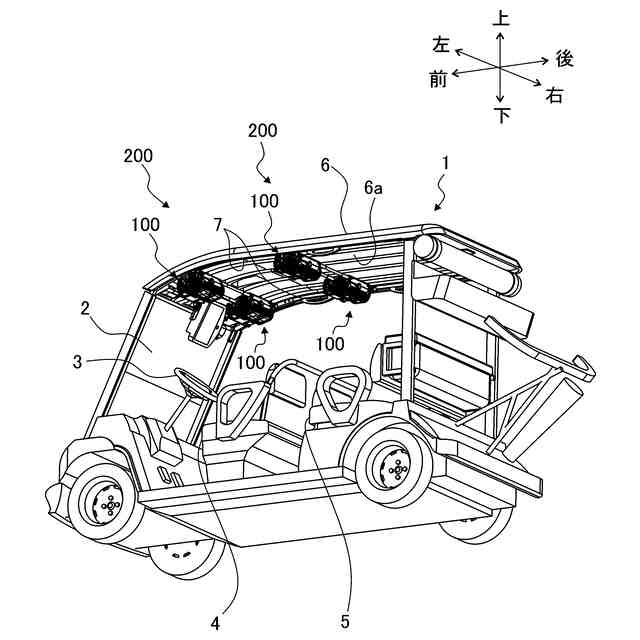

本実施形態に係るカートの斜視図である。

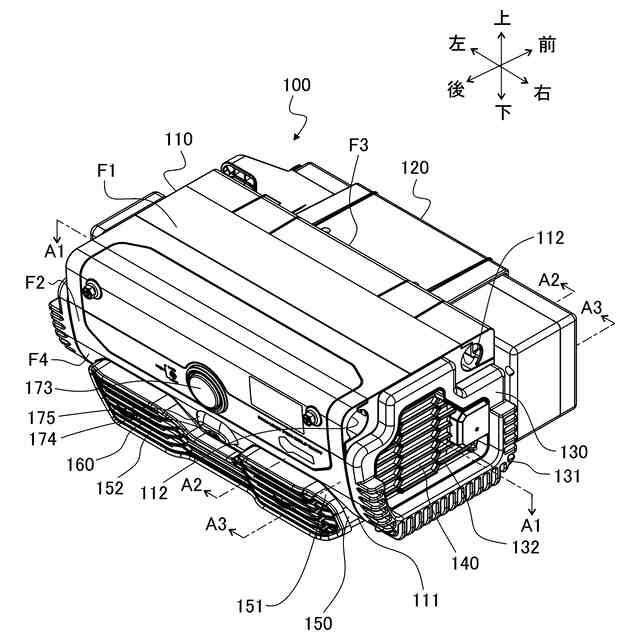

本実施形態に係る送風機の斜視図である。

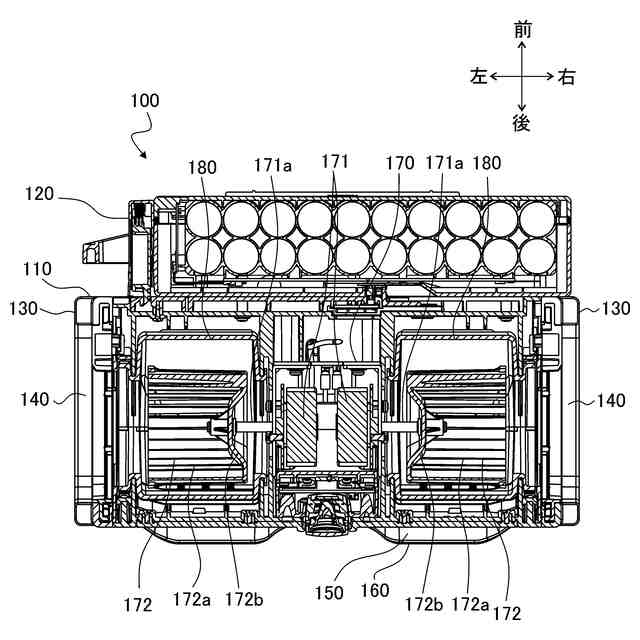

図２のＡ１－Ａ１断面の断面図である。
図２のＡ２－Ａ２断面の断面図である。
図２のＡ３－Ａ３断面の断面図である。

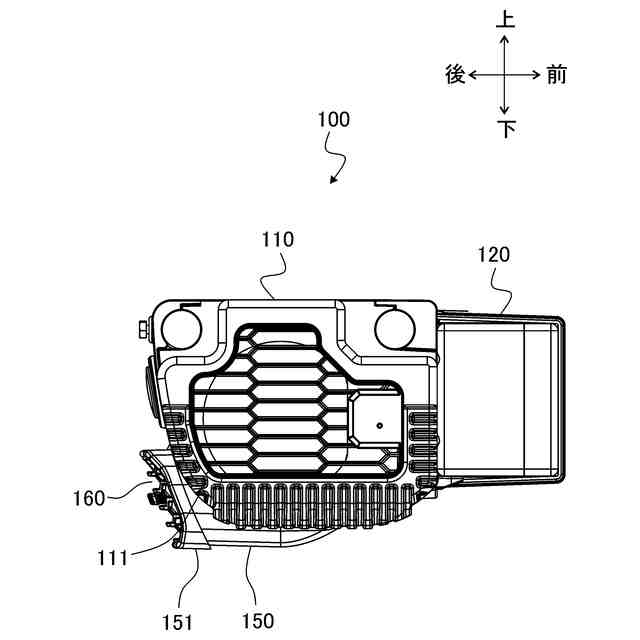

送風機の第１状態を示す側面図である。
送風機の第２状態を示す側面図である。

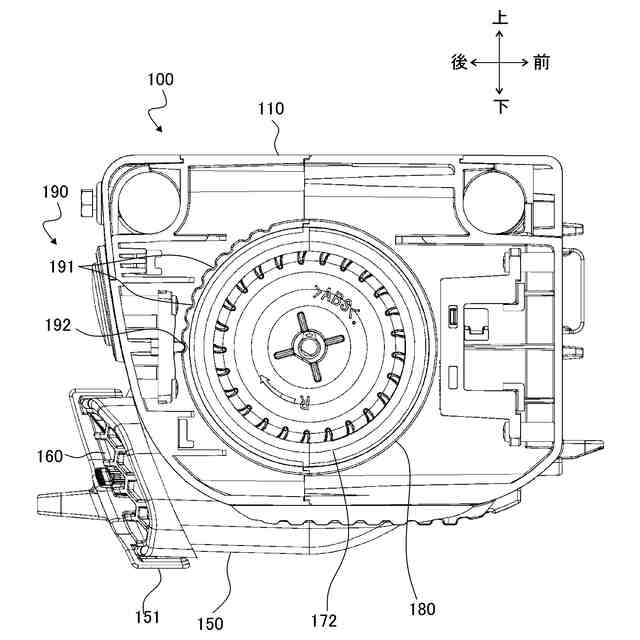

吸気口の周囲を示す斜視図である。
吸気口の周囲を示す断面図である。

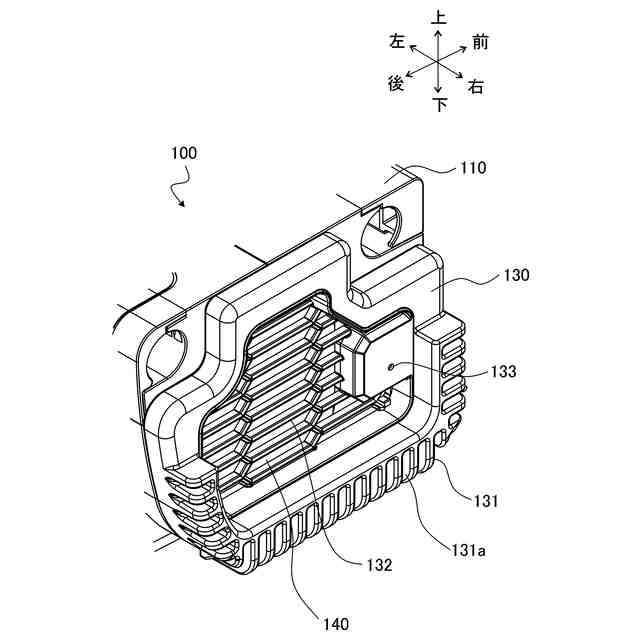

送風口の周囲を示す斜視図である。
送風口の周囲を示す断面図である。
送風機の第１状態を示す正面図である。
送風機の第２状態を示す正面図である。
バッテリが本体ケースに装着されている状態を示す斜視図である。
バッテリが本体ケースに装着されていない状態を示す斜視図である。

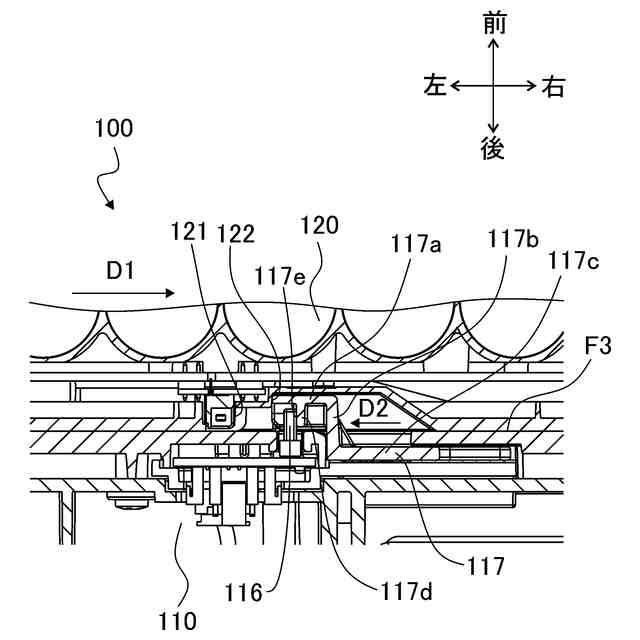

バッテリが本体ケースに装着される直前における本体端子カバーの周囲を示す断面図である。
バッテリが本体ケースに装着された後における本体端子カバーの周囲を示す断面図である。
本体端子が変形した様子を示す断面図である。
送風機ユニットのフレームへの取り付け部分を示す分解斜視図である。
送風機ユニットのフレームへの取り付け部分を示す斜視図である。
カートを左側から見た断面図である。
カートを後側から見た断面図である。
【発明を実施するための形態】
【００１０】
以下に添付図面を参照しながら、本発明に係る好適な実施例について詳細に説明する。かかる実施例に示す寸法、材料、その他具体的な数値等は、発明の理解を容易とするための例示にすぎず、特に断る場合を除き、本発明を限定するものではない。なお、本明細書および図面において、実質的に同一の機能、構成を有する要素については、同一の符号を付することにより重複説明を省略し、また本発明に直接関係のない要素は図示を省略する。
（【００１１】以降は省略されています）
