公開番号2025035254
公報種別公開特許公報(A)
公開日2025-03-13
出願番号2023142176
出願日2023-09-01
発明の名称電動圧縮機
出願人サンデン株式会社
代理人個人,個人,個人,個人
主分類F04B 39/00 20060101AFI20250306BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】インバータの回路基板を取り付けるときに、接続端子の先端部が回路基板に当たっても曲がり難くする。
【解決手段】電動圧縮機100は、電動モータ110と、回転軸120と、圧縮機構130と、インバータ140と、電動モータ110、回転軸120及び圧縮機構130を収容する第1収容室150A、並びにインバータ140を収容する第2収容室150Bが形成されたハウジング150と、第1収容室150Aと第2収容室150Bとを区画する隔壁部152に設けられたハーメチック端子170と、ハーメチック端子170とインバータ140とを接続する接続端子180と、を備えている。そして、ハーメチック端子170と接続端子180との間に、ハーメチック端子170の各端子部が挿通可能な複数の挿通孔、及び接続端子180を受ける端子受面が形成された端子受け部材190が配置されている。
【選択図】図1
特許請求の範囲【請求項１】
電動モータと、
前記電動モータによって回転される回転軸と、
前記回転軸によって駆動される圧縮機構と、
前記電動モータを駆動するインバータと、
前記電動モータ、前記回転軸及び前記圧縮機構を収容する第１収容室、並びに前記インバータを収容する第２収容室が形成されたハウジングと、
前記ハウジングの前記第１収容室と前記第２収容室とを区画する隔壁部に設けられ、前記電動モータと電気的に接続された複数の端子部を有するハーメチック端子と、
前記ハーメチック端子の端子部と前記インバータとを電気的に接続する接続端子と、
前記ハーメチック端子と前記接続端子との間に配置され、前記ハーメチック端子の各端子部が挿通可能な複数の挿通孔、及び前記接続端子を受ける端子受面が形成された端子受け部材と、
を備えた、電動圧縮機。
続きを表示（約 620 文字）【請求項２】
前記端子受け部材は、前記ハーメチック端子のプレート部の一部を収容可能な凹部を有する、
請求項１に記載の電動圧縮機。
【請求項３】
前記接続端子は、前記ハーメチック端子の端子部に圧入される圧入部と、前記インバータの回路基板のスルーホールを貫通してはんだ接合される突起部と、を有し、
前記端子受け部材が、前記圧入部及び前記突起部を受ける、
請求項１に記載の電動圧縮機。
【請求項４】
前記突起部が、平板形状に形成された、
請求項３に記載の電動圧縮機。
【請求項５】
前記突起部の先端部が、当該先端部に向かうにつれて幅が徐々に狭くなるテーパ形状に形成された、
請求項４に記載の電動圧縮機。
【請求項６】
前記端子受け部材は、前記ハーメチック端子の各端子部の絶縁距離を確保する絶縁リブを有する、
請求項１に記載の電動圧縮機。
【請求項７】
前記端子受け部材は、前記プレート部の外縁から前記接続端子に向かって延びる、前記絶縁リブの高さよりも低い環状の外縁リブを有する、
請求項６に記載の電動圧縮機。
【請求項８】
前記インバータの回路基板は、前記ハーメチック端子の各端子部、及び前記接続端子の圧入部との干渉を回避する開口部を有する、
請求項１に記載の電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、冷媒を圧縮する電動圧縮機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
冷媒を圧縮する電動圧縮機は、特開２０１５－１１５９６９号公報（特許文献１）に記載されたように、３相ブラシレスモータなどの電動モータと、電動モータによって駆動される圧縮機構と、電動モータを駆動制御するインバータと、を有している。そして、インバータは、直流電源から供給される直流電流を交流電流に変換しつつ電動モータの各相コイルに順次供給することで、電動モータを所望の回転速度で回転させる。このような電動圧縮機では、電動モータの各相コイルは、ハーメチック端子及びこれに接続される接続端子を介して、インバータの回路基板に電気的に接続されている。ここで、接続端子の先端部はピン形状になっており、これが回路基板のスルーホールを貫通してはんだ接合されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１１５９６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電動圧縮機を組み立てる工程では、ハーメチック端子に接続端子を取り付け、その上方から回路基板を配置して、回路基板のスルーホールから突出する接続端子の先端部をはんだ接合する。このとき、接続端子の先端部に対する回路基板のスルーホールの位置決めが不十分であると、接続端子の先端部が回路基板に当たって曲がる可能性がある。接続端子が曲がると、回路基板のスルーホールから接続端子の先端部が突出できず、これをはんだ接合できなくなってしまう。
【０００５】
そこで、本発明は、電動モータを駆動するインバータの回路基板を取り付けるときに、接続端子の先端部が回路基板に当たっても曲がり難くした、電動圧縮機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
電動圧縮機は、電動モータと、電動モータによって回転される回転軸と、回転軸によって駆動される圧縮機構と、電動モータを駆動するインバータと、電動モータ、回転軸及び圧縮機構を収容する第１収容室、並びにインバータを収容する第２収容室が形成されたハウジングと、を備えている。また、電動圧縮機は、ハウジングの第１収容室と第２収容室とを区画する隔壁部に設けられ、電動モータと電気的に接続された複数の端子部を有するハーメチック端子と、ハーメチック端子の端子部とインバータとを電気的に接続する接続端子と、を更に備えている。そして、ハーメチック端子と接続端子との間には、ハーメチック端子の各端子部が挿通可能な複数の挿通孔、及び接続端子を受ける端子受面が形成された端子受け部材が配置されている。
【発明の効果】
【０００７】
本発明によれば、電動圧縮機において、電動モータを駆動するインバータの回路基板を取り付けるときに、ハーメチック端子に取り付けられた接続端子の先端部が回路基板に当たっても曲がり難くすることができる。
【図面の簡単な説明】
【０００８】

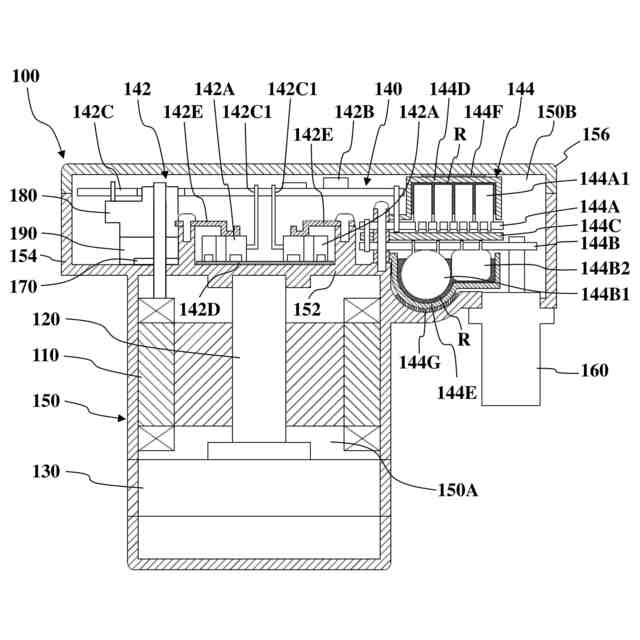

電動圧縮機の一例を示す縦断面図である。

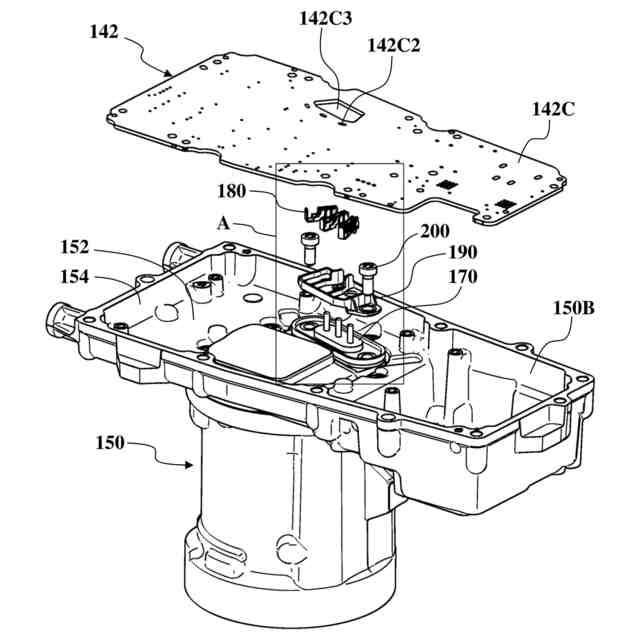

ハウジングに対するインバータ回路部の取付構造の一例を示す斜視図である。

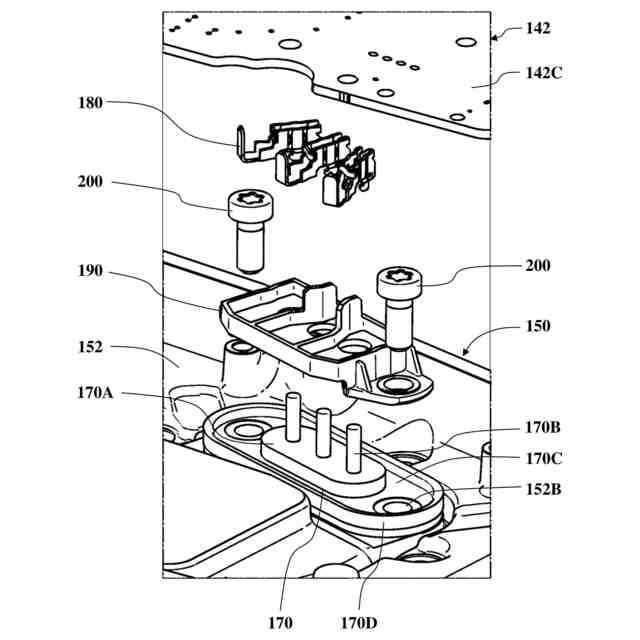

図２におけるＡ部の拡大斜視図である。
接続端子の一例を示す斜視図である。

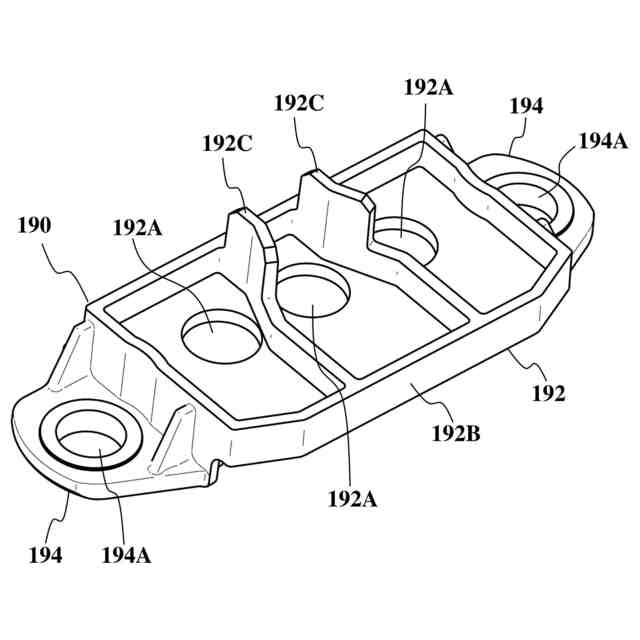

上方から見た端子受け部材の一例を示す斜視図である。

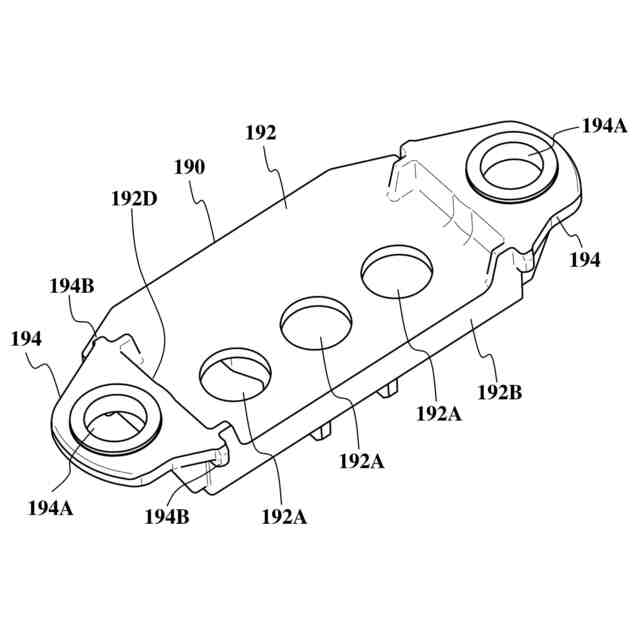

下方から見た端子受け部材の一例を示す斜視図である。

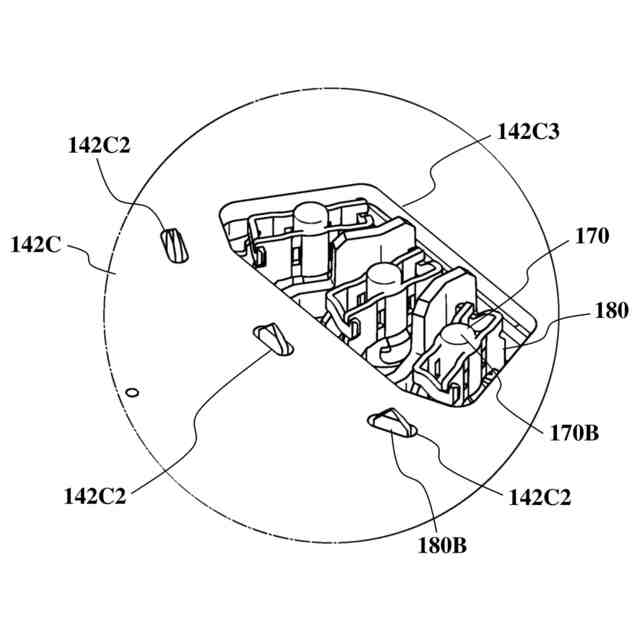

インバータ回路基板に形成された開口部の一例を示す拡大斜視図である。

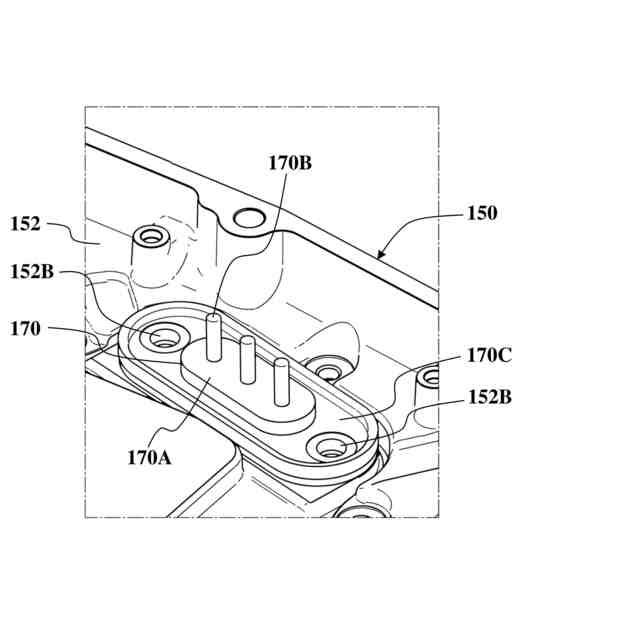

ハーメチック端子の組み付け方法の説明図である。

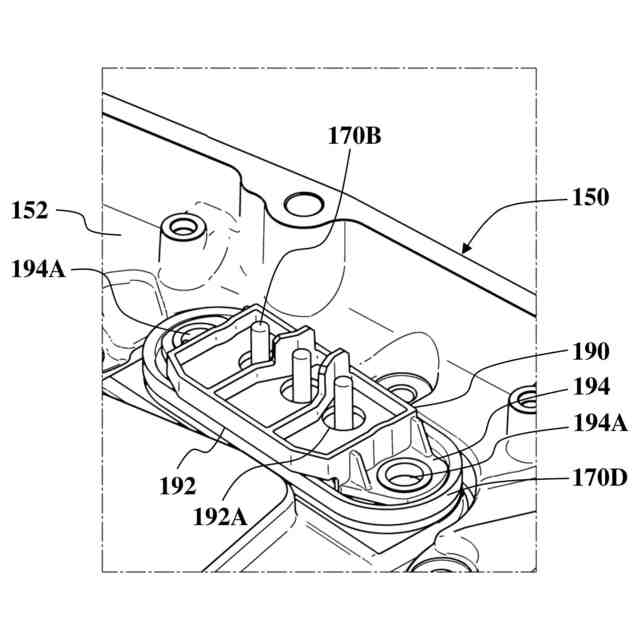

端子受け部材の組み付け方法の説明図である。
端子受け部材の固定方法の説明図である。
接続端子の組み付け方法の説明図である。
インバータ回路基板の組み付け方法の説明図である。
端子受け部材による接続端子の受け構造の説明図である。
【発明を実施するための形態】
【０００９】
以下、添付された図面を参照し、本発明を実施するための実施形態について詳述する。なお、以下の説明で使用する「第１」、「第２」などの用語は、単に類似の要素を区別するために用いられ、それらが付された要素を限定するものではないことに留意されたい。また、以下で説明する実施形態は、あくまで一例であって、その構成に限定されると解釈すべきではない。
【００１０】
図１は、本発明が適用可能な、インバータ一体型の電動圧縮機１００の一例を示している。電動圧縮機１００は、例えば、車両に搭載された空調装置の冷媒回路（図示せず）に組み込まれ、冷媒を圧縮して吐出するように構成されている。
（【００１１】以降は省略されています）
