公開番号2025044497
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023152095
出願日2023-09-20
発明の名称冷却構造付き導体部材
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H05K 7/20 20060101AFI20250326BHJP(他に分類されない電気技術)
要約【課題】電気電子部品の部品端子との接続部を効率良く冷却することができる冷却構造付き導体部材を提供する。
【解決手段】冷却構造付き導体部材1が、内部を冷媒が流れる冷却配管11と、導電性金属で帯状に形成され、一端側が所定の電気電子部品E1の部品端子に接続され、他端側が電気電子部品E1の電気的接続対象に接続されて通電するとともに、部品端子との接続部に接するように冷却配管11が固定される導体部材12と、を備えたことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
内部を冷媒が流れる冷却配管と、
導電性金属で帯状に形成され、一端側が所定の電気電子部品の部品端子に接続され、他端側が前記電気電子部品の電気的接続対象に接続されて通電するとともに、前記部品端子との接続部に接するように前記冷却配管が固定される導体部材と、
を備えたことを特徴とする冷却構造付き導体部材。
続きを表示（約 2,000 文字）【請求項２】
前記冷媒が、導電性を有する流体であり、
前記冷却配管が、導電性を有する金属配管であって、
前記導体部材において前記冷却配管に接触する導体側接触面と、前記冷却配管において前記導体部材に接触する配管側接触面と、のうちの少なくとも一方に絶縁処理が施されていることを特徴とする請求項１に記載の冷却構造付き導体部材。
【請求項３】
前記導体部材は、各々が帯板状で互いに重ね合わされる２枚の導体板を有し、当該２枚の導体板で前記冷却配管を挟み付けて固定するものであり、
前記２枚の導体板それぞれには、前記導体部材における前記接続部を幅方向に横切るように、前記冷却配管を、その太さ方向の一部について内側に収める配管保持溝が、重ね合わせ時の対向面に形成されていることを特徴とする請求項１に記載の冷却構造付き導体部材。
【請求項４】
前記導体部材における前記接続部が、前記部品端子にネジ締結されるものであり、
前記２枚の導体板それぞれは、前記接続部に対応する端部部分にネジ締結用のネジ貫通孔が形成され、当該ネジ貫通孔の隣で前記端部部分を横切るように前記配管保持溝が形成されていることを特徴とする請求項３に記載の冷却構造付き導体部材。
【請求項５】
前記電気電子部品には、前記部品端子が一対設けられ、
前記導体部材が、一対の前記部品端子に一対一に接続されるとともに、各々が前記部品端子の配列方向に延在するように一対設けられ、
前記冷却配管が、一対の導体部材それぞれに一部が固定された１本の配管であって、一方の前記導体部材における前記配管保持溝と他方の前記導体部材における前記配管保持溝との相互間でＵ字状に曲げられていることを特徴とする請求項３に記載の冷却構造付き導体部材。
【請求項６】
前記導体部材が、一端に前記接続部が設けられた帯板部と、当該帯板部における一対の側辺に立設された一対の側壁リブと、を有するものであり、
前記一対の側壁リブそれぞれに、前記帯板部の前記接続部を幅方向に横切って接触するように前記冷却配管を通過させて保持する貫通孔状、又は端縁から切り込まれた切欠き状の形状を有する配管保持部が形成されていることを特徴とする請求項１に記載の冷却構造付き導体部材。
【請求項７】
前記帯板部の前記接続部は、表裏面のうち前記一対の側壁リブの突出側と反対側が前記部品端子に接触する端子接触面で、前記一対の側壁リブの突出側が、前記冷却配管が接触する配管接触面となっており、
前記配管接触面には、前記冷却配管が、その太さ方向の一部が内側に収められた状態で通過する配管通過溝が前記幅方向に形成されており、
前記一対の側壁リブそれぞれには、前記配管保持部が、リブ高さ方向について、前記冷却配管の前記一部が前記配管通過溝に収まる位置に形成されていることを特徴とする請求項６に記載の冷却構造付き導体部材。
【請求項８】
前記電気電子部品には、前記部品端子が一対設けられ、
前記導体部材が、一対の前記部品端子に一対一に接続されるとともに、各々が前記部品端子の配列方向に延在するように一対設けられ、
前記冷却配管が、一対の導体部材それぞれに一部が固定された１本の配管であって、一方の前記導体部材における前記配管保持部と他方の前記導体部材における前記配管保持部との相互間でＵ字状に曲げられていることを特徴とする請求項６に記載の冷却構造付き導体部材。
【請求項９】
前記冷却配管は、前記接続部に接しつつ、前記導体部材の長さ方向に少なくとも一部が延在するように当該導体部材に固定されるものであり、
前記導体部材は、
一端に前記接続部が設けられた帯板部と、
前記帯板部における一対の側辺のうちの少なくとも一方に立設されるとともに前記帯板部の幅方向の中央側へと曲げられて、前記帯板部との間に前記冷却配管における前記長さ方向の延在部分を挟んで保持する曲げ保持部と、
を備えていることを特徴とする請求項１に記載の冷却構造付き導体部材。
【請求項１０】
前記導体部材は、前記接続部にネジ止め用のネジが貫通するネジ貫通孔が形成されて前記部品端子にネジ止めによって前記接続部が締結固定されるとともに、前記曲げ保持部が前記一対の側辺それぞれに設けられており、
前記冷却配管が、
一対の前記曲げ保持部で保持される一対の前記延在部分と、
一対の前記延在部分それぞれの前記接続部側を、前記ネジ貫通孔の周囲をＵ字状に囲むように繋ぎつつ前記接続部に接するＵ字曲げ部分と、
を備えていることを特徴とする請求項９に記載の冷却構造付き導体部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電気電子部品の部品端子を電気的接続対象に、自身の冷却を行いつつ接続する冷却構造付き導体部材に関するものとなっている。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、電気電子部品の部品端子を電気的接続対象に接続する導体部材に、自身の冷却機能を付加した冷却構造付き導体部材が知られている（例えば、特許文献１参照。）。この特許文献１の冷却構造付き導体部材は、導電性のパイプを導体部材として利用し、その両端を潰して電気電子部品の部品端子及び電気的接続対象との接続部とした構成を有している。電気的な接続は、導電性のパイプ自体によって行われ、冷却は、パイプ内に流される冷媒によって行われる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０１８６６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、上述の導電性のパイプを用いた冷却構造付き導体部材では、端部を潰して形成された接続部が、中空部分を流れる冷媒から離れがちとなる。他方で、この冷却構造付き導体部材では、電気電子部品の部品端子との接続部における発熱が他の部分に比べて高くなる。しかしながら、上記のように接続部が冷媒から離れがちであるために、上述の冷却構造付き導体部材では、この接続部に対する冷却効率が低いという問題がある。
【０００５】
従って、本発明は、上記のような問題に着目し、電気電子部品の部品端子との接続部を効率良く冷却することができる冷却構造付き導体部材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、冷却構造付き導体部材は、内部を冷媒が流れる冷却配管と、導電性金属で帯状に形成され、一端側が所定の電気電子部品の部品端子に接続され、他端側が前記電気電子部品の電気的接続対象に接続されて通電するとともに、前記部品端子との接続部に接するように前記冷却配管が固定される導体部材と、を備えたことを特徴とする。
【発明の効果】
【０００７】
上述の冷却構造付き導体部材によれば、電気電子部品の部品端子との接続部を効率良く冷却することができる。
【図面の簡単な説明】
【０００８】
第１実施形態に係る冷却構造付き導体部材を示す斜視図である。

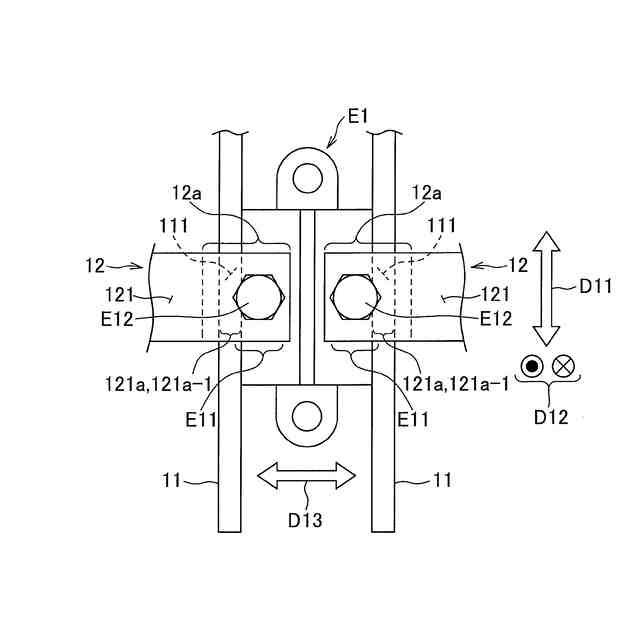

図１に示されている冷却構造付き導体部材について、電気電子部品の部品端子と導体部材との接続箇所を、図１中の矢印Ｖ１１方向から見た平面図である。
図３は、図２に示されている電気電子部品の部品端子と導体部材との接続箇所を、図１中のＶ１２－Ｖ１２線に沿った断面図で示した図である。

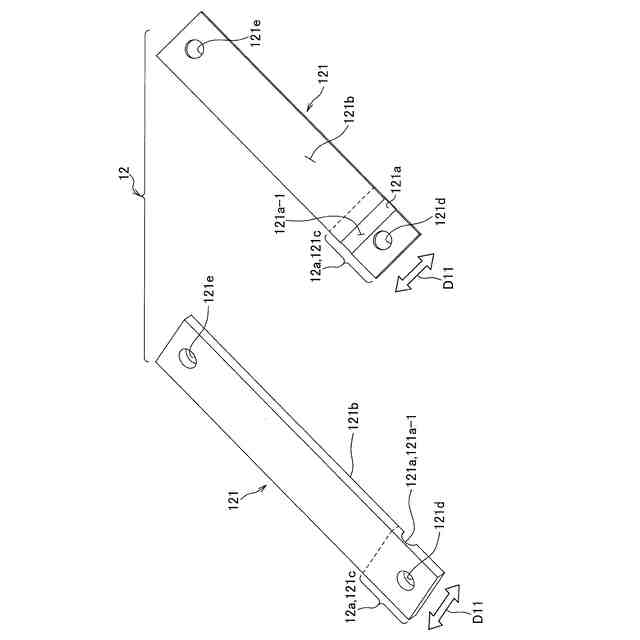

図１～図３に示されている導体部材を構成する２枚の導体板を並べて示した斜視図である。

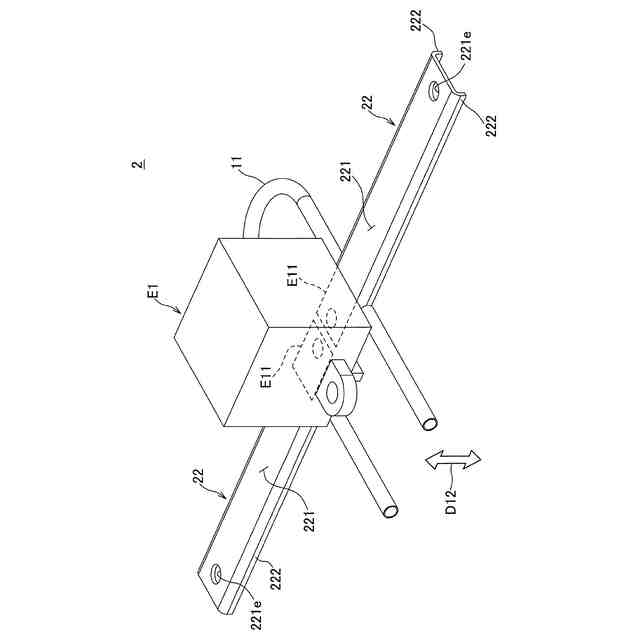

第２実施形態に係る冷却構造付き導体部材を示す斜視図である。

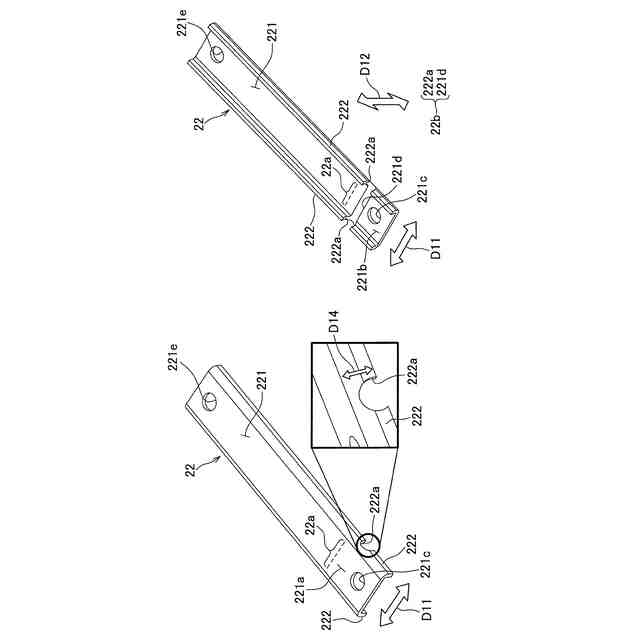

図５に示されている導体部材を、表裏それぞれの側から見た斜視図である。

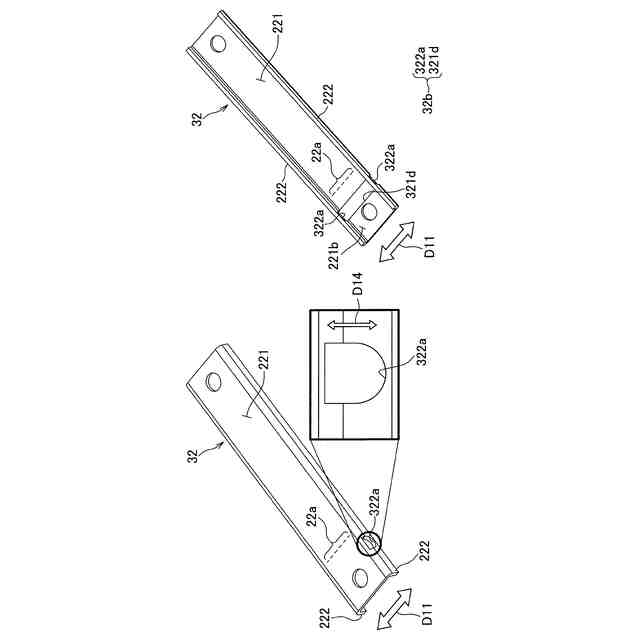

第３実施形態に係る導体部材を、表裏それぞれの側から見た斜視図である。

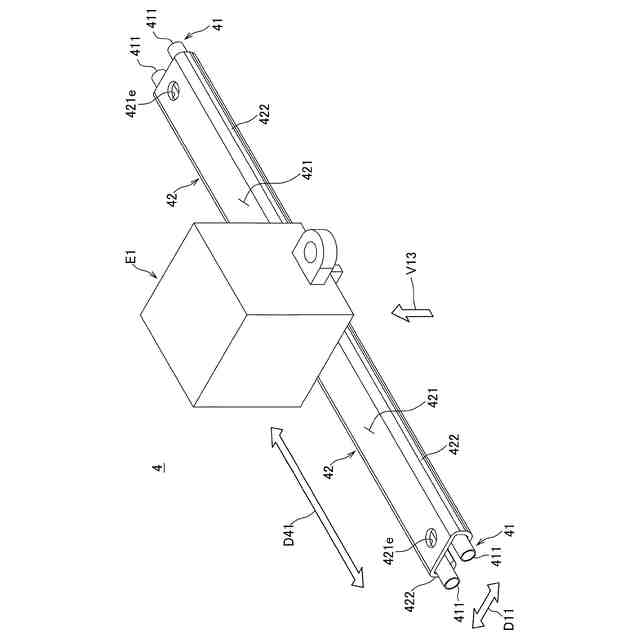

第４実施形態に係る冷却構造付き導体部材を示す斜視図である。

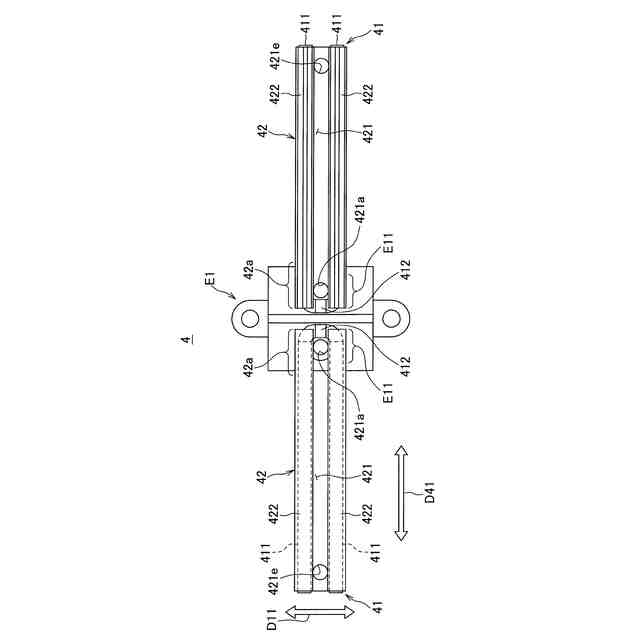

図８に示されている冷却構造付き導体部材を、図８中の矢印Ｖ１３方向から見た平面図である。
図８に示されている導体部材を示す斜視図である。
図１０に示されている導体部材で冷却配管が保持される様子を示す模式図である。
第５実施形態に係る冷却構造付き導体部材を、図９と同等の平面図で示した図である。
【発明を実施するための形態】
【０００９】
以下、冷却構造付き導体部材の一実施形態について説明する。まず、第１実施形態について説明する。
【００１０】
図１は、第１実施形態に係る冷却構造付き導体部材を示す斜視図であり、図２は、図１に示されている冷却構造付き導体部材について、電気電子部品の部品端子と導体部材との接続箇所を、図１中の矢印Ｖ１１方向から見た平面図である。また、図３は、図２に示されている電気電子部品の部品端子と導体部材との接続箇所を、図１中のＶ１２－Ｖ１２線に沿った断面図で示した図である。そして、図４は、図１～図３に示されている導体部材を構成する２枚の導体板を並べて示した斜視図である。
（【００１１】以降は省略されています）
