公開番号2025056470
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023165964
出願日2023-09-27
発明の名称コネクタ嵌合構造
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/46 20060101AFI20250401BHJP(基本的電気素子)
要約【課題】嵌合時のこじりを防止できるコネクタ嵌合構造の小型化を実現する。
【解決手段】コネクタ嵌合構造1は、互いに嵌合するオスコネクタ6及びメスコネクタ2を備えている。オスハウジング8は、メスハウジング4側に開口した箱状に形成されたオスハウジング本体部80と、オスハウジング本体部80の奥壁88からメスハウジング4側に延びたこじり防止リブ84と、を有している。メスハウジング4は、オスハウジング本体部80の内側に挿入されるメスハウジング本体部40と、メスハウジング本体部40の上面40aに連なり、オスハウジング本体部80に係止することでオスコネクタ6及びメスコネクタ2の嵌合状態を維持するロックアーム43と、こじり防止リブ84が挿入される挿入部44と、を有している。挿入部44は、ロックアーム43とメスハウジング本体部40との間に形成され、オスハウジング8側に開口している。
【選択図】図7
特許請求の範囲【請求項１】
互いに嵌合するオスコネクタ及びメスコネクタを備え、
前記オスコネクタは、オス端子と、オスハウジングと、を備え、
前記メスコネクタは、メス端子と、メスハウジングと、を備え、
前記オスハウジングは、前記メスハウジング側に開口した箱状に形成されたオスハウジング本体部と、前記オスハウジング本体部の奥壁から前記メスハウジング側に延びたこじり防止リブと、を有し、
前記メスハウジングは、前記オスハウジング本体部の内側に挿入されるメスハウジング本体部と、前記メスハウジング本体部の上面に連なり、前記オスハウジング本体部に係止することで前記オスコネクタ及び前記メスコネクタの嵌合状態を維持するロックアームと、前記こじり防止リブが挿入される挿入部と、を有し、
前記挿入部は、前記ロックアームと前記メスハウジング本体部との間に形成され、前記オスハウジング側に開口している
ことを特徴とするコネクタ嵌合構造。
続きを表示（約 260 文字）【請求項２】
前記ロックアームは、前記メスハウジング本体部との間に間隔をあけてメスハウジングの前後方向に延びた板部と、前記板部の後端部から前記メスハウジング本体部と反対側に突出した突起部と、前記板部の前端部の両側面と前記メスハウジング本体部とを繋いだ一対の連結部と、を有している
ことを特徴とする請求項１に記載のコネクタ嵌合構造。
【請求項３】
前記こじり防止リブは、前記メスコネクタ側からみてＴ字形状に形成されている
ことを特徴とする請求項１又は２に記載のコネクタ嵌合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、オスコネクタ及びメスコネクタの嵌合構造に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
オスコネクタ及びメスコネクタの嵌合構造には様々な構造のものがあるが、特許文献１には、オスコネクタにこじり防止リブが設けられ、メスコネクタにこじり防止リブが差し込まれるリブ係合溝が設けられた嵌合構造が開示されている。この嵌合構造においては、こじり防止リブがリブ係合溝に差し込まれながらオスコネクタ及びメスコネクタの嵌合動作が進行することで、嵌合時のこじりを防止することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－０２１０９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したオスコネクタ及びメスコネクタの嵌合構造は、その小型化において改善の余地があった。
【０００５】
そこで、本発明は、嵌合時のこじりを防止できるコネクタ嵌合構造の小型化を目的とする。
【課題を解決するための手段】
【０００６】
本発明は、互いに嵌合するオスコネクタ及びメスコネクタを備え、前記オスコネクタは、オス端子と、オスハウジングと、を備え、前記メスコネクタは、メス端子と、メスハウジングと、を備え、前記オスハウジングは、前記メスハウジング側に開口した箱状に形成されたオスハウジング本体部と、前記オスハウジング本体部の奥壁から前記メスハウジング側に延びたこじり防止リブと、を有し、前記メスハウジングは、前記オスハウジング本体部の内側に挿入されるメスハウジング本体部と、前記メスハウジング本体部の上面に連なり、前記オスハウジング本体部に係止することで前記オスコネクタ及び前記メスコネクタの嵌合状態を維持するロックアームと、前記こじり防止リブが挿入される挿入部と、を有し、前記挿入部は、前記ロックアームと前記メスハウジング本体部との間に形成され、前記オスハウジング側に開口していることを特徴とするコネクタ嵌合構造である。
【発明の効果】
【０００７】
本発明によれば、こじり防止リブが挿入部に挿入されながらオスコネクタ及びメスコネクタの嵌合動作が進行することで、嵌合時のこじりを防止することができる。また、こじり防止リブが挿入される挿入部が、ロックアームとメスハウジング本体部との間に形成されていることにより、構造を小型化することができる。
【図面の簡単な説明】
【０００８】
本発明の一実施形態にかかるオスコネクタ及びメスコネクタを示す斜視図である。
図１のオスコネクタの斜視図である。
図１のオスコネクタの正面図である。
図１のメスコネクタの斜視図である（カバーは図示を省略している）。
図４のロックアームの拡大図である。
図１のオスコネクタ及びメスコネクタが嵌合した状態を示す平面図である。

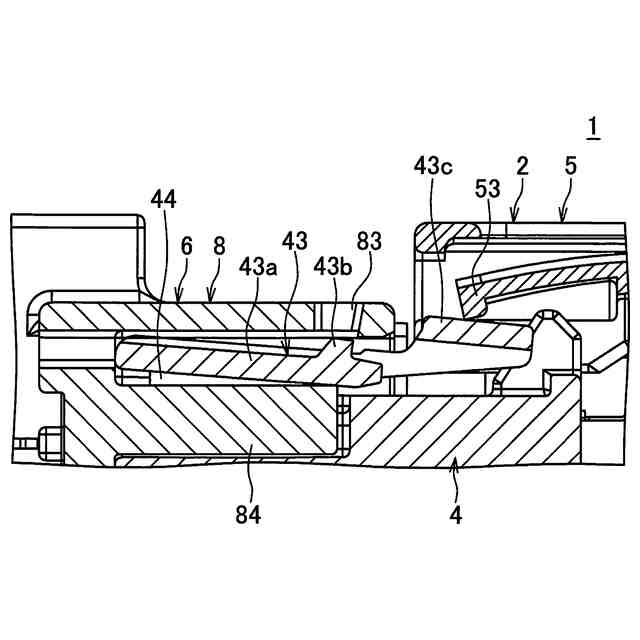

図６中のＡ－Ａ線に沿った断面図である。
図７のこじり防止リブがロックアームの過大変位を防止している様子を示す図である。
図７のこじり防止リブが嵌合時のこじりを防止している様子を示す図である。
参考例のこじり防止リブを示す図である。
参考例のこじり防止リブを示す図である。
【発明を実施するための形態】
【０００９】
本発明の一実施形態にかかる「コネクタ嵌合構造」について、図１～９を参照して説明する。
【００１０】
図１，６～９に示すコネクタ嵌合構造１は、互いに嵌合するオスコネクタ６及びメスコネクタ２を備えている。オスコネクタ６は、リジッド基板（図示は省略）に搭載されたコネクタである。メスコネクタ２は、ＦＰＣ（ＦｌｅｘｉｂｌｅＰｒｉｎｔｅｄＣｉｒｃｕｉｔｓ）１０に表面実装されたコネクタである。
（【００１１】以降は省略されています）
