公開番号2025042160
公報種別公開特許公報(A)
公開日2025-03-27
出願番号2023149007
出願日2023-09-14
発明の名称制御システムおよび制御方法
出願人アズビル株式会社
代理人個人
主分類G05B 11/32 20060101AFI20250319BHJP(制御;調整)
要約【課題】強非線形特性の制御対象に対して良好な制御特性を得る。
【解決手段】産業用PC1は、理想的な制御応答に相当する制御量と操作量の時系列データを生成し、制御量のデータを送信すると共に、操作量の近似式のパラメータ値を送信する。PIDコントローラ2は、送信された制御量を参照設定値として受信し、近似式のパラメータ値をフィードフォワード制御操作量の近似式のパラメータ値として受信する受信部30と、参照設定値と制御量の計測値とを入力として、PID演算を行って第1の操作量を算出するフィードバック演算部25と、受信したパラメータ値に基づいてフィードフォワード制御操作量を算出し、フィードフォワード制御操作量を第1の操作量に加算して第2の操作量を算出するフィードフォワード加算部26と、第2の操作量を制御対象に出力する操作量出力部28を備える。

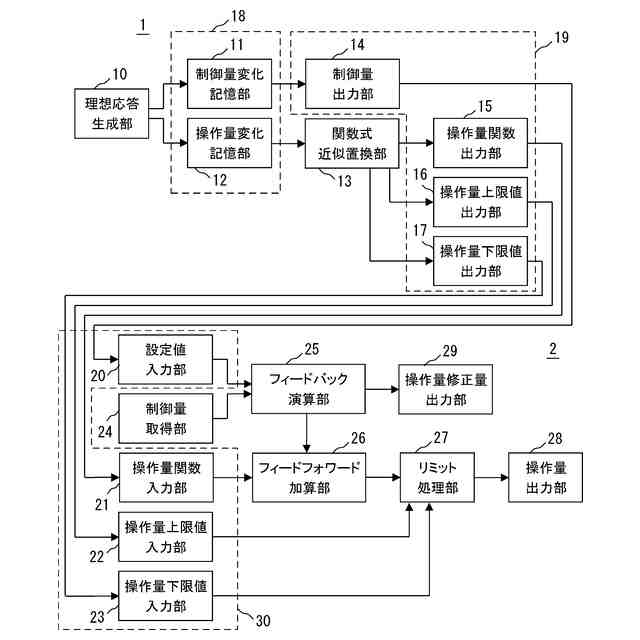

【選択図】図1
特許請求の範囲【請求項１】
ホスト装置とＰＩＤコントローラとから構成され、
前記ホスト装置は、
理想的な制御応答に相当する制御量の時系列データと操作量の時系列データとを生成するように構成された理想応答生成部と、
前記制御量の時系列データと前記操作量の時系列データとを記憶するように構成された記憶部と、
前記記憶部に記憶された前記操作量の時系列データを２階微分が連続になる関数によって近似するように構成された関数式近似置換部と、
規定のタイミングになったときに、前記記憶部に記憶された時系列データから制御周期毎の制御量のデータを順次取り出して前記ＰＩＤコントローラに順次送信すると共に、前記関数式近似置換部が求めた近似式のパラメータ値を前記ＰＩＤコントローラに送信するように構成された送信部とを備え、
前記ＰＩＤコントローラは、
前記ホスト装置から送信された制御量を参照設定値の新たな値として受信すると共に、前記ホスト装置から送信された近似式のパラメータ値を、フィードフォワード制御操作量の近似式のパラメータ値として受信するように構成された受信部と、
制御量の計測値を取得するように構成された制御量取得部と、
前記参照設定値と前記制御量の計測値とを入力として、ＰＩＤ演算を行って第１の操作量を算出するように構成されたフィードバック演算部と、
前記受信部が受信したパラメータ値に基づいてフィードフォワード制御操作量を算出し、このフィードフォワード制御操作量を前記第１の操作量に加算して第２の操作量を算出するように構成されたフィードフォワード加算部と、
前記フィードフォワード加算部によって算出された前記第２の操作量を制御対象に出力するように構成された操作量出力部とを備えることを特徴とする制御システム。
続きを表示（約 2,800 文字）【請求項２】
請求項１記載の制御システムにおいて、
前記ＰＩＤコントローラは、前記フィードフォワード加算部によって算出された前記第２の操作量を、操作量上限値と操作量下限値の範囲内の値に制限した第３の操作量を出力するように構成されたリミット処理部をさらに備え、
前記送信部は、前記規定のタイミングになったときに、自身が送信するパラメータ値から算出される制御周期毎の操作量の近似値の誤差範囲を想定した前記操作量上限値のパラメータ値と前記操作量下限値のパラメータ値とを、前記制御量のデータおよび前記近似式のパラメータ値と共に前記ＰＩＤコントローラに送信し、
前記受信部は、前記ホスト装置から送信された前記操作量上限値のパラメータ値と前記操作量下限値のパラメータ値とを、前記リミット処理部で用いる新たな値として受信し、
前記リミット処理部は、前記フィードフォワード制御操作量と前記操作量上限値のパラメータ値とに基づいて前記操作量上限値を算出し、前記フィードフォワード制御操作量と前記操作量下限値のパラメータ値とに基づいて前記操作量下限値を算出し、
前記前記操作量出力部は、前記第２の操作量を制御対象に出力する代わりに、前記第３の操作量を制御対象に出力することを特徴とする制御システム。
【請求項３】
請求項２記載の制御システムにおいて、
前記操作量上限値のパラメータ値は、上昇側マージン値であり、
前記操作量下限値のパラメータ値は、下降側マージン値であり、
前記リミット処理部は、前記フィードフォワード制御操作量に前記上昇側マージン値を加算した値を前記操作量上限値とし、前記フィードフォワード制御操作量から前記下降側マージン値を減算した値を前記操作量下限値とすることを特徴とする制御システム。
【請求項４】
請求項１記載の制御システムにおいて、
前記ＰＩＤコントローラは、前記第１の操作量の時系列データを外部に送信するように構成された操作量修正量出力部をさらに備えることを特徴とする制御システム。
【請求項５】
請求項１乃至４のいずれか１項に記載の制御システムにおいて、
前記理想応答生成部は、前記制御対象の挙動をコンピュータ上で再現するための仮想的な制御対象モデルを利用して、理想的な制御応答に相当する制御量の時系列データと操作量の時系列データとを生成することを特徴とする制御システム。
【請求項６】
ホスト装置が、理想的な制御応答に相当する制御量の時系列データと操作量の時系列データとを生成する第１のステップと、
前記ホスト装置が、前記制御量の時系列データと前記操作量の時系列データとを記憶する第２のステップと、
前記ホスト装置が、前記第２のステップで記憶した前記操作量の時系列データを２階微分が連続になる関数によって近似する第３のステップと、
前記ホスト装置が、規定のタイミングになったときに、前記第２のステップで記憶した時系列データから制御周期毎の制御量のデータを順次取り出してＰＩＤコントローラに順次送信すると共に、前記第３のステップで求めた近似式のパラメータ値を前記ＰＩＤコントローラに送信する第４のステップと、
前記ＰＩＤコントローラが、前記ホスト装置から送信された制御量を参照設定値の新たな値として受信すると共に、前記ホスト装置から送信された近似式のパラメータ値を、フィードフォワード制御操作量の近似式のパラメータ値として受信する第５のステップと、
前記ＰＩＤコントローラが、制御量の計測値を取得する第６のステップと、
前記ＰＩＤコントローラが、前記参照設定値と前記制御量の計測値とを入力として、ＰＩＤ演算を行って第１の操作量を算出する第７のステップと、
前記ＰＩＤコントローラが、前記第５のステップで受信したパラメータ値に基づいてフィードフォワード制御操作量を算出し、このフィードフォワード制御操作量を前記第１の操作量に加算して第２の操作量を算出する第８のステップと、
前記第８のステップによって算出された前記第２の操作量を制御対象に出力する第９のステップとを含むことを特徴とする制御方法。
【請求項７】
請求項６記載の制御方法において、
前記ＰＩＤコントローラが、前記第８のステップで算出した前記第２の操作量を、操作量上限値と操作量下限値の範囲内の値に制限した第３の操作量を出力する第１０のステップをさらに含み、
前記第４のステップは、前記規定のタイミングになったときに、前記ホスト装置が送信するパラメータ値から算出される制御周期毎の操作量の近似値の誤差範囲を想定した前記操作量上限値のパラメータ値と前記操作量下限値のパラメータ値とを、前記制御量のデータおよび前記近似式のパラメータ値と共に前記ＰＩＤコントローラに送信するステップを含み、
前記第５のステップは、前記ホスト装置から送信された前記操作量上限値のパラメータ値と前記操作量下限値のパラメータ値とを、前記第１０のステップで用いる新たな値として受信するステップを含み、
前記第１０のステップは、前記フィードフォワード制御操作量と前記操作量上限値のパラメータ値とに基づいて前記操作量上限値を算出し、前記フィードフォワード制御操作量と前記操作量下限値のパラメータ値とに基づいて前記操作量下限値を算出するステップを含み、
前記前記第９のステップは、前記第２の操作量を制御対象に出力する代わりに、前記第３の操作量を制御対象に出力するステップを含むことを特徴とする制御方法。
【請求項８】
請求項７記載の制御方法において、
前記操作量上限値のパラメータ値は、上昇側マージン値であり、
前記操作量下限値のパラメータ値は、下降側マージン値であり、
前記第１０のステップは、前記フィードフォワード制御操作量に前記上昇側マージン値を加算した値を前記操作量上限値とし、前記フィードフォワード制御操作量から前記下降側マージン値を減算した値を前記操作量下限値とするステップを含むことを特徴とする制御方法。
【請求項９】
請求項６記載の制御方法において、
前記ＰＩＤコントローラが、前記第１の操作量の時系列データを外部に送信する第１１のステップをさらに含むことを特徴とする制御方法。
【請求項１０】
請求項６乃至９のいずれか１項に記載の制御方法において、
前記第１のステップは、前記制御対象の挙動をコンピュータ上で再現するための仮想的な制御対象モデルを利用して、理想的な制御応答に相当する制御量の時系列データと操作量の時系列データとを生成するステップを含むことを特徴とする制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、フィードバック制御とフィードフォワード制御とを併用する制御システムおよび制御方法に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
ＰＩＤ制御について、設定値ＳＰを変更した際の制御性能を好適に維持するためのＰＩＤパラメータの自動調整技術が開示されている（特許文献１参照）。このＰＩＤパラメータ調整技術は、温度制御を行なうためのＰＩＤコントローラである温調計に適用可能である。また、制御量ＰＶの目標軌道に追従するように、ＰＩＤパラメータを探索する方法であり、理論上は線形特性の制御対象を想定した方法である。
【０００３】
線形特性とは、図２１に示すようにグラフの横軸に理論上の操作量ＭＶの出力値０％～１００％を取り、縦軸に実際の制御対象への出力作用０％～１００％を取ったときに、理論上の操作量ＭＶと実際の制御対象への出力作用との関係が直線になるような特性のことを言う。ただし、例えば図２２に示すような若干の非線形特性（弱非線形特性）は、ＰＩＤ制御の許容範囲として、特許文献１に開示された技術を適用できる。
【０００４】
特許文献１に開示された手法では、理論と実際の関係が例えば図２３に示すような強非線形特性の制御対象に対しては、ＰＩＤ制御の良好な性能を維持できない。このような強非線形特性は、特殊な電気ヒータを使用する温度制御系、あるいはバルブで流体を制御する流量制御系や圧力制御系に現れる。
【０００５】
そこで図２４～図２６に、操作量ＭＶ（ヒータ出力）が０％で、制御量ＰＶ（温度）が５０℃で整定している状態から、異なる目標温度（設定値ＳＰ）にＰＩＤ制御で昇温したときのシミュレーション結果を示す。これらのシミュレーションでは、図２４に示す５０℃から１５０℃へ昇温する場合において、制御量ＰＶが目標温度に追従するようにＰＩＤパラメータが調整されている。
【０００６】
ここで、図２５に示すように５０℃から２５０℃へ昇温する場合に、図２４の場合と同じＰＩＤパラメータであれば、制御量ＰＶに上下動が発生してしまう。同様に、図２６に示すように５０℃から３５０℃へ昇温する場合に、図２４の場合と同じＰＩＤパラメータであれば、制御量ＰＶにさらに大きな上下動が発生してしまう。制御量ＰＶに上下動が発生する理由は、図２７に示すように、図２４～図２６の各目標温度に維持するための操作量ＭＶ（図２４の場合で約７０％、図２５の場合で約８０％，図２６の場合で約９０％）の理論と実際の傾きが異なることが原因であり、傾きが大きいほど上下動が発生し易くなる。
【０００７】
以上のように、例えば強非線形特性の制御対象に対して、ＰＩＤ制御では良好な制御特性を得ることは難しい。一方で、ＰＩＤ制御ループは安定・安全な制御動作の継続を目的として、ＰＩＤ演算専用のＰＩＤコントローラ（温調計など）で実行することが、産業界の、特に製造装置内における標準的な計装コンセプトでもある。すなわち、ＰＩＤコントローラが活用されるべき理由を維持しながら、ＰＩＤ制御の限界を超えなければならないということであり、改善が求められている。
【先行技術文献】
【特許文献】
【０００８】
特許第４２２３８９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明は、上記課題を解決するためになされたもので、強非線形特性の制御対象に対して良好な制御特性が得られる制御システムおよび制御方法を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の制御システムは、ホスト装置とＰＩＤコントローラとから構成され、前記ホスト装置は、理想的な制御応答に相当する制御量の時系列データと操作量の時系列データとを生成するように構成された理想応答生成部と、前記制御量の時系列データと前記操作量の時系列データとを記憶するように構成された記憶部と、前記記憶部に記憶された前記操作量の時系列データを２階微分が連続になる関数によって近似するように構成された関数式近似置換部と、規定のタイミングになったときに、前記記憶部に記憶された時系列データから制御周期毎の制御量のデータを順次取り出して前記ＰＩＤコントローラに順次送信すると共に、前記関数式近似置換部が求めた近似式のパラメータ値を前記ＰＩＤコントローラに送信するように構成された送信部とを備え、前記ＰＩＤコントローラは、前記ホスト装置から送信された制御量を参照設定値の新たな値として受信すると共に、前記ホスト装置から送信された近似式のパラメータ値を、フィードフォワード制御操作量の近似式のパラメータ値として受信するように構成された受信部と、制御量の計測値を取得するように構成された制御量取得部と、前記参照設定値と前記制御量の計測値とを入力として、ＰＩＤ演算を行って第１の操作量を算出するように構成されたフィードバック演算部と、前記受信部が受信したパラメータ値に基づいてフィードフォワード制御操作量を算出し、このフィードフォワード制御操作量を前記第１の操作量に加算して第２の操作量を算出するように構成されたフィードフォワード加算部と、前記フィードフォワード加算部によって算出された前記第２の操作量を制御対象に出力するように構成された操作量出力部とを備えることを特徴とするものである。
（【００１１】以降は省略されています）
