発明の名称シート搬送装置、画像読取装置、及び、画像形成装置
出願人株式会社リコー
代理人個人
主分類B65H 1/04 20060101AFI20250318BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】幅方向サイズの異なる種々のシートに対して、載置部にセットするときの作業性を良好にする。
【解決手段】載置部50において幅方向両端部にそれぞれ設置された一対の第1サイドフェンス51が設けられている。また、載置部50に載置された原稿Dの幅方向の位置を規制可能な一対の第2サイドフェンス52が、一対の第1サイドフェンス51に対して幅方向中央部側において幅方向に移動可能に設置されている。第2サイドフェンス52を幅方向中央部の側に移動させるように付勢する圧縮スプリング54が設けられている。さらに、第2サイドフェンス52の幅方向の移動に連動して第1サイドフェンス51に対する傾斜角が可変されるガイドフェンス53が、第2サイドフェンス52の搬送方向上流側の端部と、第1サイドフェンス51において前記端部よりも搬送方向上流側の位置と、を中継するように設置されている。
【選択図】図3
特許請求の範囲【請求項１】
所定の搬送方向にシートを搬送するシート搬送装置であって、
シートが載置される載置部と、
前記載置部において幅方向両端部にそれぞれ設置された一対の第１サイドフェンスと、
前記一対の第１サイドフェンスに対して幅方向中央部の側において幅方向に移動可能に設置されて、前記載置部に載置されたシートの幅方向の位置を規制可能な一対の第２サイドフェンスと、
前記第２サイドフェンスを幅方向中央部の側に移動させるように付勢する付勢部材と、
前記第２サイドフェンスの搬送方向上流側の端部と、前記第１サイドフェンスにおいて前記端部よりも搬送方向上流側の位置と、を中継するように設置されて、前記第２サイドフェンスの幅方向の移動に連動して前記第１サイドフェンスに対する傾斜角が可変されるガイドフェンスと、
を備えたことを特徴とするシート搬送装置。
続きを表示（約 710 文字）【請求項２】
前記一対の第１サイドフェンスは、前記載置部に載置されるシートの幅方向中央位置に対応する位置から幅方向両端部に向けて互いに同等の距離離れた位置に固定されたことを特徴とする請求項１に記載のシート搬送装置。
【請求項３】
前記一対の第１サイドフェンスに前記一対の第２サイドフェンスが近接した状態であるとき、搬送可能な最大サイズのシートの幅方向の位置が規制されることを特徴とする請求項１又は請求項２に記載のシート搬送装置。
【請求項４】
前記付勢部材による付勢に抗するように前記第１サイドフェンスに前記第２サイドフェンスが近接したロック状態を維持するためのロック機構と、
前記ロック機構による前記ロック状態を解除するためのロック解除機構と、
を備えたことを特徴とする請求項１又は請求項２に記載のシート搬送装置。
【請求項５】
前記ロック解除機構は、前記ロック機構による前記ロック状態を手動又は自動で解除する機構であることを特徴とする請求項４に記載のシート搬送装置。
【請求項６】
前記ロック機構による前記ロック状態の有無を検知可能な検知手段を備えたことを特徴とする請求項４に記載のシート搬送装置。
【請求項７】
請求項１又は請求項２に記載のシート搬送装置と、
前記シート搬送装置によって搬送されたシートの表面に形成された画像を読み取る画像読取部と、
を備えたことを特徴とする画像読取装置。
【請求項８】
請求項１又は請求項２に記載のシート搬送装置を備えたことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、原稿や用紙などのシートを搬送するシート搬送装置と、それを備えた画像読取装置と、複写機、プリンタ、ファクシミリ、又は、それらの複合機や印刷機等の画像形成装置と、に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来から、複写機やプリンタや印刷機等の画像形成装置において、載置部に載置された原稿や用紙などのシートを所定の搬送方向に搬送するシート搬送装置が広く知られている（例えば、特許文献１参照。）。
【０００３】
一方、特許文献１には、給紙台に、幅方向にスライド移動可能な第１用紙ガイドの他に、第２用紙ガイドを折り畳み可能に設置する技術が開示されている。そして、通常サイズの用紙が給紙台にセットされる場合には、第２用紙ガイドを倒した状態で、第１用紙ガイドによって用紙の幅方向の位置を規制している。これに対して、名刺サイズなど小サイズの用紙が給紙台にセットされる場合には、第２用紙ガイドを起こした状態で、第２用紙ガイドによって用紙の幅方向の位置を規制している。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来のシート搬送装置は、ユーザーが幅方向サイズの異なるシートを載置部にセットするときの作業性が悪かった。
特に、特許文献１の技術は、載置台（用紙台）にセットするシートの幅方向サイズによって第２用紙ガイドを起こしたり倒したりしなければならず、作業性が悪かった。また、第２用紙ガイドが起きた状態で、幅方向サイズの大きなシートをセットしようとして、シートが第２用紙ガイドにぶつかってキズついてしまうことがあった。
【０００５】
この発明は、上述のような課題を解決するためになされたもので、幅方向サイズの異なる種々のシートに対して、載置部にセットするときの作業性が良好な、シート搬送装置、画像読取装置、及び、画像形成装置を提供することにある。
【課題を解決するための手段】
【０００６】
この発明におけるシート搬送装置は、所定の搬送方向にシートを搬送するシート搬送装置であって、シートが載置される載置部と、前記載置部において幅方向両端部にそれぞれ設置された一対の第１サイドフェンスと、前記一対の第１サイドフェンスに対して幅方向中央部の側において幅方向に移動可能に設置されて、前記載置部に載置されたシートの幅方向の位置を規制可能な一対の第２サイドフェンスと、前記第２サイドフェンスを幅方向中央部の側に移動させるように付勢する付勢部材と、前記第２サイドフェンスの搬送方向上流側の端部と、前記第１サイドフェンスにおいて前記端部よりも搬送方向上流側の位置と、を中継するように設置されて、前記第２サイドフェンスの幅方向の移動に連動して前記第１サイドフェンスに対する傾斜角が可変されるガイドフェンスと、を備えたものである。
【発明の効果】
【０００７】
本発明によれば、幅方向サイズの異なる種々のシートに対して、載置部にセットするときの作業性が良好な、シート搬送装置、画像読取装置、及び、画像形成装置を提供することができる。
【図面の簡単な説明】
【０００８】
この発明の実施の形態１における画像形成装置を示す全体構成図である。

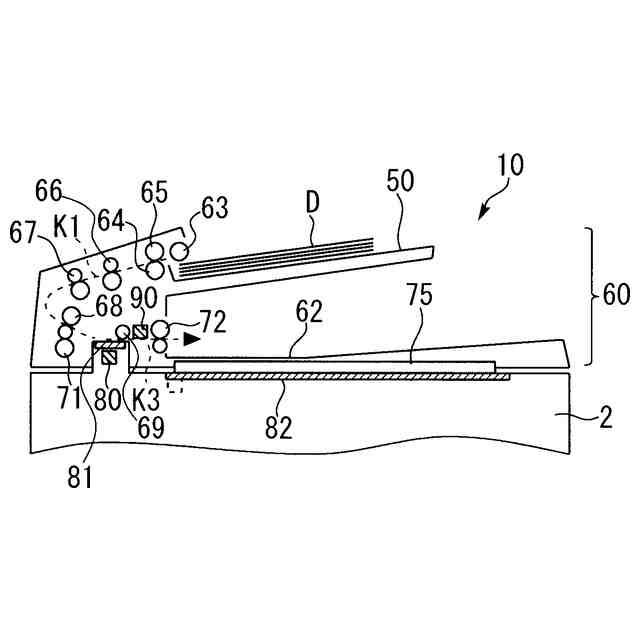

画像読取装置を示す構成図である。

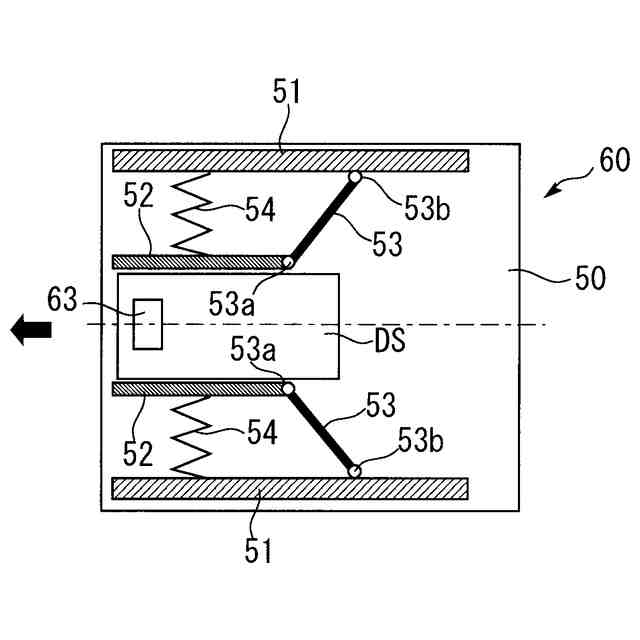

シート搬送装置を示す上面図である。

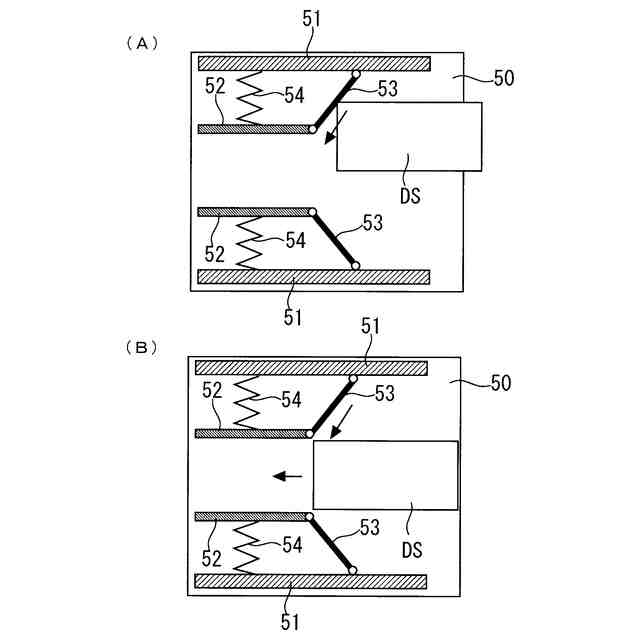

シート搬送装置に小サイズの原稿がセットされるときの動作を示す上面図である。

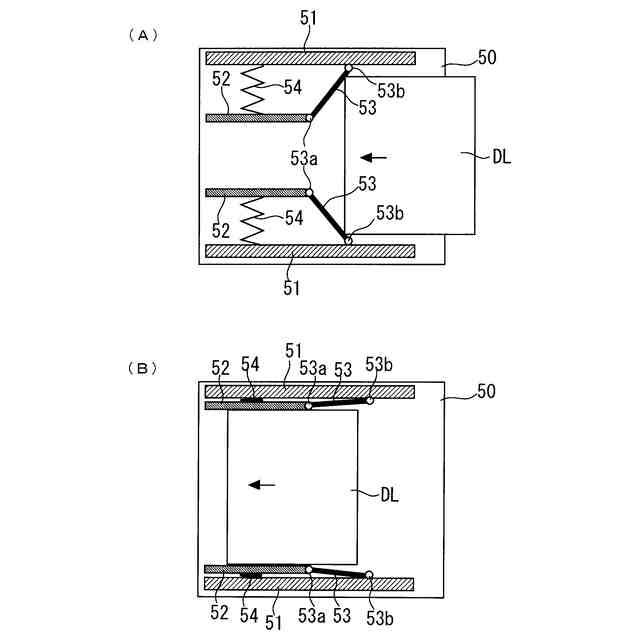

シート搬送装置に大サイズの原稿がセットされるときの動作を示す上面図である。

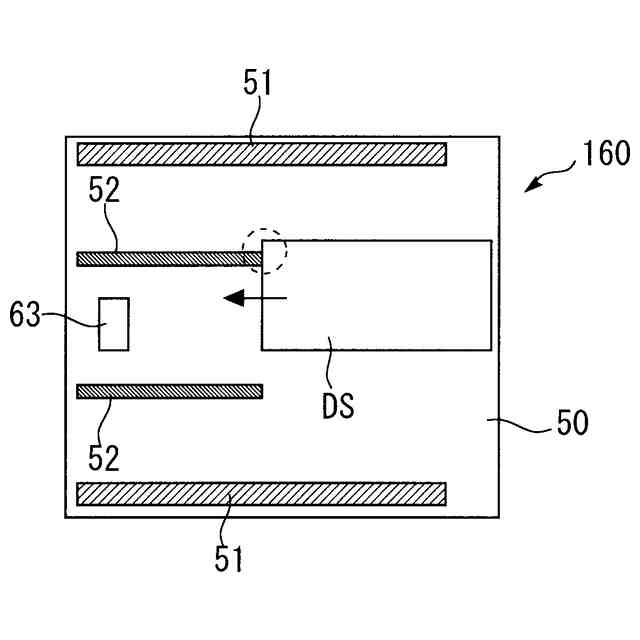

比較例としてのシート搬送装置に小サイズの原稿がセットされるときの不具合を示す上面図である。
変形例１としてのシート搬送装置において、ストッパ部による第２サイドフェンスのロック状態が解除されるときの動作を示す正面図である。
変形例２としてのシート搬送装置において、ストッパ部による第２サイドフェンスのロック状態が解除されるときの動作を示す正面図である。
【発明を実施するための形態】
【０００９】
以下、この発明を実施するための形態について、図面を参照して詳細に説明する。なお、各図中、同一又は相当する部分には同一の符号を付しており、その重複説明は適宜に簡略化ないし省略する。
【００１０】
まず、図１、図２にて、画像形成装置における全体の構成・動作について説明する。
図１において、１は画像形成装置としての複写機、１０は原稿Ｄの画像情報を光学的に読み取る画像読取装置、を示す。図２を参照して、画像読取装置１０は、画像読取部としての第１ＣＩＳ８０が設置されたスキャナ部２や、シート搬送装置６０（原稿自動搬送装置）などで構成されている。
また、３は画像読取装置１０で読み取った画像情報に基づいた露光光Ｌを感光体ドラム５上に照射する露光部（書込部）、４は感光体ドラム５の表面にトナー像（画像）を形成する作像部、７は感光体ドラム５上に形成されたトナー像を用紙Ｐ（用紙）に転写する転写部（画像形成部）、を示す。
また、１２、１３はシートとしての用紙Ｐを５００枚ほど収納可能な給送部、１４は大容量の用紙Ｐを収納可能な大容量給送部、１５は手差し用の用紙Ｐをセット可能な手差し給送部、を示す。
また、１７は転写部７に向けて用紙Ｐを搬送するレジストローラ（タイミングローラ）、２０は用紙Ｐ上に担持されたトナー像（未定着画像）を定着する定着装置、２１は定着装置２０に設置された定着ローラ、２２は定着装置２０に設置された加圧ローラ、を示す。また、３１は画像形成装置本体１から排出された用紙Ｐが積載される排出トレイ、を示す。
（【００１１】以降は省略されています）
