発明の名称加速空洞
出願人三菱重工機械システム株式会社
代理人弁理士法人酒井国際特許事務所
主分類H05H 13/04 20060101AFI20250318BHJP(他に分類されない電気技術)
要約【課題】複雑な機構を用いることなく荷電粒子のエネルギーを切り替え可能な加速空洞を提供する。
【解決手段】加速空洞は、導電性を有する筒形状であり、中心軸に沿った平面で複数に分割された分割部材を平面に沿った分割面同士が隙間を空けて対向した状態で設けられる筐体と、筐体の内部に当該筐体の中心軸の軸線方向に並んだ状態で配置され、荷電粒子を通過可能な連通部により互いに連通された複数のセル部と、筐体の隙間に配置され、平面に沿って隙間を移動可能であり、移動により荷電粒子を加速させる電界の大きさを切り替えるスイッチ部材とを備える。
【選択図】図2
特許請求の範囲【請求項１】
導電性を有する筒形状であり、中心軸に沿った平面で複数に分割された分割部材を前記平面に沿った分割面同士が隙間を空けて対向した状態で設けられる筐体と、
前記筐体の内部に当該筐体の中心軸の軸線方向に並んだ状態で配置され、荷電粒子を通過可能な連通部により互いに連通された複数のセル部と、
前記筐体の前記隙間に配置され、前記平面に沿って前記隙間を移動可能であり、移動により前記荷電粒子を加速させる電界の大きさを切り替えるスイッチ部材と
を備える加速空洞。
続きを表示（約 880 文字）【請求項２】
前記筐体の内部に設けられ、隣り合う前記セル部同士を前記中心軸からオフセットした位置で連通する結合空洞を更に備え、
前記スイッチ部材は、前記結合空洞に出没するように配置される
請求項１に記載の加速空洞。
【請求項３】
全ての前記結合空洞は、前記セル部に対して前記中心軸に直交する方向について同じ側に配置される
請求項２に記載の加速空洞。
【請求項４】
前記結合空洞は、前記セル部に接続される第１空間部と、前記第１空間部に対して前記中心軸に対して径方向の外側に離れた位置に配置される第２空間部と、前記第１空間部と前記第２空間部とを前記径方向に接続する接続部とを有し、
前記スイッチ部材は、前記接続部に出没するように配置される
請求項２に記載の加速空洞。
【請求項５】
前記隙間を介して複数の前記セル部に接続された真空マニホールドを更に備え、
前記結合空洞は、前記第２空間部が前記真空マニホールドに接続される
請求項４に記載の加速空洞。
【請求項６】
前記筐体は、前記スイッチ部材の可動範囲の少なくとも一部に、前記分割面同士の距離が前記隙間よりも大きくなる移動用隙間を有する
請求項１に記載の加速空洞。
【請求項７】
前記筐体の外部で発生する駆動力を前記スイッチ部材に伝達する伝達機構を更に備える
請求項１に記載の加速空洞。
【請求項８】
前記伝達機構は、前記平面に対して垂直な方向に延在する
請求項７に記載の加速空洞。
【請求項９】
前記伝達機構は、前記スイッチ部材が前記中心軸に直交する方向に沿った回動軸を中心として回動するように前記駆動力を伝達する
請求項７に記載の加速空洞。
【請求項１０】
前記伝達機構は、前記スイッチ部材が前記中心軸に沿った方向にスライドするように前記駆動力を伝達する
請求項７に記載の加速空洞。

発明の詳細な説明【技術分野】
【０００１】
本開示は、加速空洞に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
加速空洞は、高周波が入力されることで内部に加速電界を発生させ、電子等の荷電粒子を加速させる。このような加速空洞として、例えば中心軸の軸方向に並ぶ複数のセル部が設けられ、セル部同士が連通部により連通された構成が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平１－１０７４９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような加速空洞においては、加速電界の大きさを切り替えることで、荷電粒子のエネルギーを切り替え可能とする構成が提案されている。このような加速空洞においては、複雑な機構を用いることなく荷電粒子のエネルギーを切り替え可能な構成が求められている。
【０００５】
本開示は、上記に鑑みてなされたものであり、複雑な機構を用いることなく荷電粒子のエネルギーを切り替え可能な加速空洞を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る加速空洞は、導電性を有する筒形状であり、中心軸に沿った平面で複数に分割された分割部材を前記平面に沿った分割面同士が隙間を空けて対向した状態で設けられる筐体と、前記筐体の内部に当該筐体の中心軸の軸線方向に並んだ状態で配置され、荷電粒子を通過可能な連通部により互いに連通された複数のセル部と、前記筐体の前記隙間に配置され、前記平面に沿って前記隙間を移動可能であり、移動により前記荷電粒子を加速させる電界の大きさを切り替えるスイッチ部材とを備える。
【発明の効果】
【０００７】
本開示によれば、複雑な機構を用いることなく荷電粒子のエネルギーを切り替え可能な加速空洞を提供することができる。
【図面の簡単な説明】
【０００８】

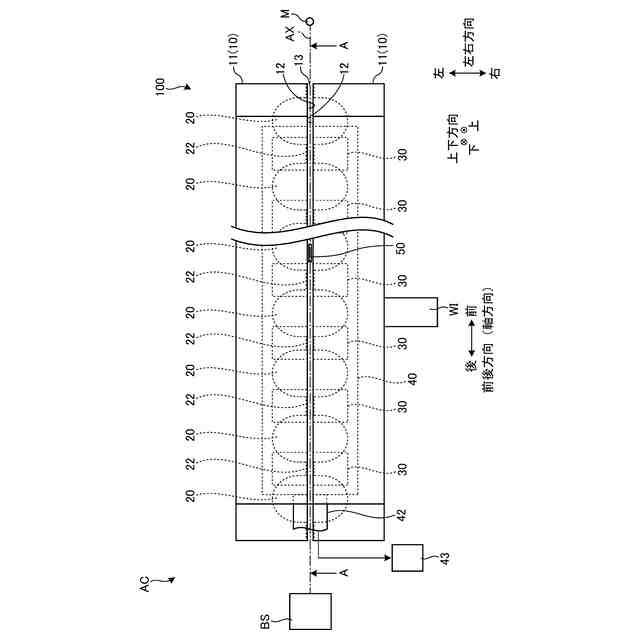

図１は、実施形態に係る加速空洞の一例を示す平面図である。

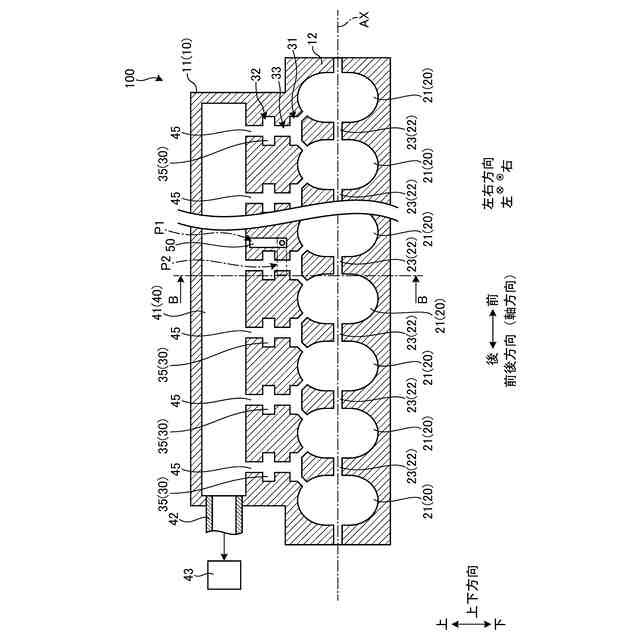

図２は、図１におけるＡ－Ａ断面に沿った構成を示す図である。
図３は、図２におけるＢ－Ｂ断面に沿った構成を示す図である。

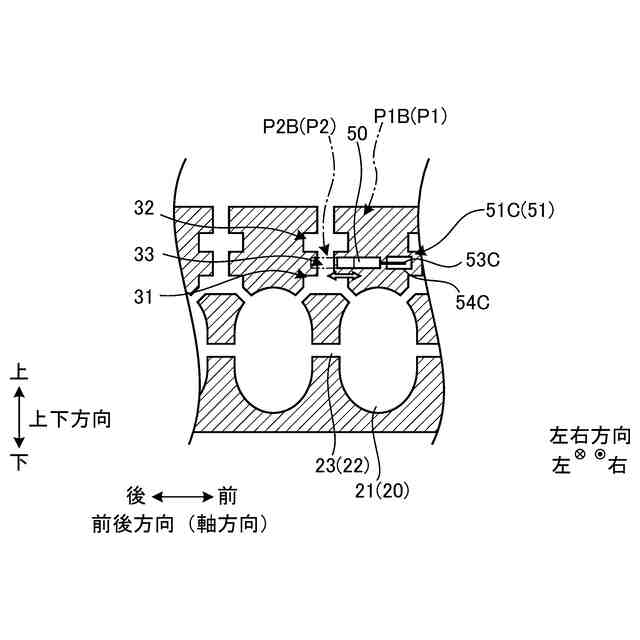

図４は、スイッチ部材を移動させる構成の例を示す図である。
図５は、スイッチ部材を移動させる構成の例を示す図である。
図６は、スイッチ部材を移動させる構成の例を示す図である。
図７は、スイッチ部材を移動させる構成の例を示す図である。
図８は、スイッチ部材を移動させる構成の例を示す図である。
図９は、スイッチ部材を移動させる構成の例を示す図である。
図１０は、加速空洞の他の例を示す図である。
図１１は、加速空洞の使用態様の一例を示す図である。
図１２は、加速空洞の使用態様の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示に係る加速空洞の実施形態を図面に基づいて説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
図１は、本実施形態に係る加速空洞１００の一例を示す平面図である。図２は、図１におけるＡ－Ａ断面に沿った構成を示す図である。なお、図２では、断面ではないが分割面１２にハッチングを付した状態で示している。図３は、図２におけるＢ－Ｂ断面に沿った構成を示す図である。
（【００１１】以降は省略されています）
