公開番号2025041146
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2023148256
出願日2023-09-13
発明の名称ワーク管理装置およびワーク管理方法
出願人トヨタ車体株式会社
代理人弁理士法人あいち国際特許事務所
主分類G06Q 50/04 20120101AFI20250318BHJP(計算;計数)
要約【課題】複数種類のワークの管理情報を抜け漏れなく簡単に取得するのに有効な技術を提供する。

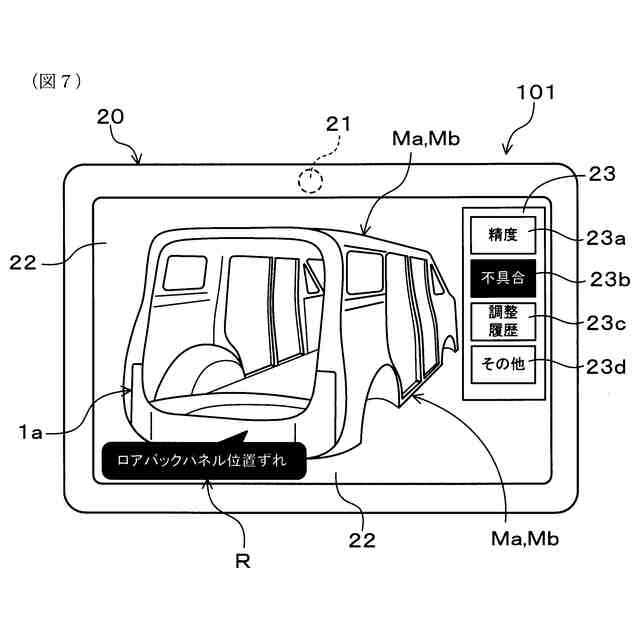

【解決手段】ワーク管理装置101は、撮影用のカメラ21と、カメラ21で撮影した三次元の実画像Mbを表示可能なモニター22と、制御部40と、複数種類のワークWのそれぞれの三次元のマスター画像と複数種類のワークのそれぞれに紐付けられた複数の管理情報とを格納するメモリ50と、を備え、制御部40は、任意の管理対象がモニター22に表示された状態で当該管理対象の実画像Mbにメモリ50から読み出したマスター画像を重ね合わせる形状フィッティング処理を行う画像処理部と、モニター22に表示された管理対象に紐付いている複数の管理情報のうちモニター22上での選択操作に応じた管理情報をメモリ50から読み出してモニター22に出力する管理情報出力部と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
複数種類のワークを管理するワーク管理装置であって、
撮影用のカメラと、
前記カメラで撮影した三次元の実画像を表示可能なモニターと、
前記カメラ及び前記モニターを制御する制御部と、
前記複数種類のワークのそれぞれの三次元のマスター画像と、前記複数種類のワークのそれぞれに紐付けられた複数の管理情報と、を格納する記憶部と、を備え、
前記制御部は、
前記複数種類のワークのうちの任意の管理対象が前記モニターに表示された状態で当該管理対象の前記実画像に前記記憶部から読み出した前記マスター画像を重ね合わせる形状フィッティング処理を行う画像処理部と、
前記モニターに表示された前記管理対象に紐付いている前記複数の管理情報のうち前記モニター上での選択操作に応じた管理情報を前記記憶部から読み出して前記モニターに出力する管理情報出力部と、
を有する、ワーク管理装置。
続きを表示（約 690 文字）【請求項２】
前記ワークには個体識別情報が付されており、
前記画像処理部は、前記カメラによる前記管理対象の撮影時に前記実画像に含まれる前記個体識別情報を前記形状フィッティング処理において参照する、請求項１に記載のワーク管理装置。
【請求項３】
前記ワークは、製品と、製品の生産工程で使用する生産用治具と、の少なくとも一方である、請求項１または２に記載のワーク管理装置。
【請求項４】
前記カメラと前記モニターと前記制御部は、１つの携帯端末に組み込まれている、請求項１または２に記載のワーク管理装置。
【請求項５】
請求項１または２に記載のワーク管理装置を用いたワーク管理方法であって、
前記カメラで前記管理対象を撮影する撮影ステップと、
前記撮影ステップで前記管理対象が前記モニターに表示された状態で当該管理対象の前記実画像に前記記憶部から読み出した前記マスター画像を重ね合わせる形状フィッティング処理を行う画像処理ステップと、
前記モニターに表示された前記管理対象に紐付いている前記複数の管理情報のうち前記モニター上での選択操作に応じた管理情報を前記記憶部から読み出して前記モニターに出力する管理情報出力ステップと、
を有する、ワーク管理方法。
【請求項６】
前記ワークには個体識別情報が付されており、
前記カメラによる前記管理対象の撮影時に前記実画像に含まれる前記個体識別情報を前記形状フィッティング処理において参照する、請求項５に記載のワーク管理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワークを管理するためのワーク管理装置およびワーク管理方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、自動車メーカーでは、製品の種類毎に、また設計段階、生産準備段階、量産段階などのフェーズ毎に、担当者が割り当てられる場合がある。例えば、所定の製品の生産準備段階と量産段階で担当者が異なると、工程毎の管理情報を担当者間で引継ぐ必要がある。当該管理情報には、製品自体についての情報のみならず、製品を生産するために使用される各種の生産用治具についての情報や、標準書や基準書などの各種の情報が含まれている。
【０００３】
管理情報は、データサーバに予め保存される。例えば、下記特許文献１に記載の金型電子カルテシステムによれば、金型の製造時の不具合事象等の管理情報がスマートフォンやタブレット等の電子機器の写真機能、動画撮影機能、音声記録機能を使って記録されてデータサーバに送信される。このため、担当者は管理情報をデータサーバに蓄積されているデータベースから読み出して閲覧することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１７９３４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の金型電子カルテシステムのように、データサーバに蓄積されているデータベースから管理情報を読み出して閲覧するようにすると、担当者間で引継ぐべき情報に抜け漏れなどの不備が発生することが懸念される。また、担当者が変わると、後任の担当者はデータサーバに保存されている膨大なデータの中から過去の知見などの欲しい情報を探しきれないことが想定される。この場合、担当者が欲しい情報を抜け漏れなく簡単に取得して各フェーズでの作業に活かすのが難しくなる。
【０００６】
本発明は、かかる課題に鑑みてなされたものであり、複数種類のワークの管理情報を抜け漏れなく簡単に取得するのに有効な技術を提供しようとするものである。
【課題を解決するための手段】
【０００７】
本発明の一態様は、
複数種類のワークを管理するワーク管理装置であって、
撮影用のカメラと、
前記カメラで撮影した三次元の実画像を表示可能なモニターと、
前記カメラ及び前記モニターを制御する制御部と、
前記複数種類のワークのそれぞれの三次元のマスター画像と、前記複数種類のワークのそれぞれに紐付けられた複数の管理情報と、を格納する記憶部と、を備え、
前記制御部は、
前記複数種類のワークのうちの任意の管理対象が前記モニターに表示された状態で当該管理対象の前記実画像に前記記憶部から読み出した前記マスター画像を重ね合わせる形状フィッティング処理を行う画像処理部と、
前記モニターに表示された前記管理対象に紐付いている前記複数の管理情報のうち前記モニター上での選択操作に応じた管理情報を前記記憶部から読み出して前記モニターに出力する管理情報出力部と、
を有する、ワーク管理装置、
にある。
【０００８】
本発明の他の態様は、
上述の態様のワーク管理装置を用いたワーク管理方法であって、
前記カメラで前記管理対象を撮影する撮影ステップと、
前記撮影ステップで前記管理対象が前記モニターに表示された状態で当該管理対象の前記実画像に前記記憶部から読み出した前記マスター画像を重ね合わせる形状フィッティング処理を行う画像処理ステップと、
前記モニターに表示された前記管理対象に紐付いている前記複数の管理情報のうち前記モニター上での選択操作に応じた管理情報を前記記憶部から読み出して前記モニターに出力する管理情報出力ステップと、
を有する、ワーク管理方法、
にある。
【発明の効果】
【０００９】

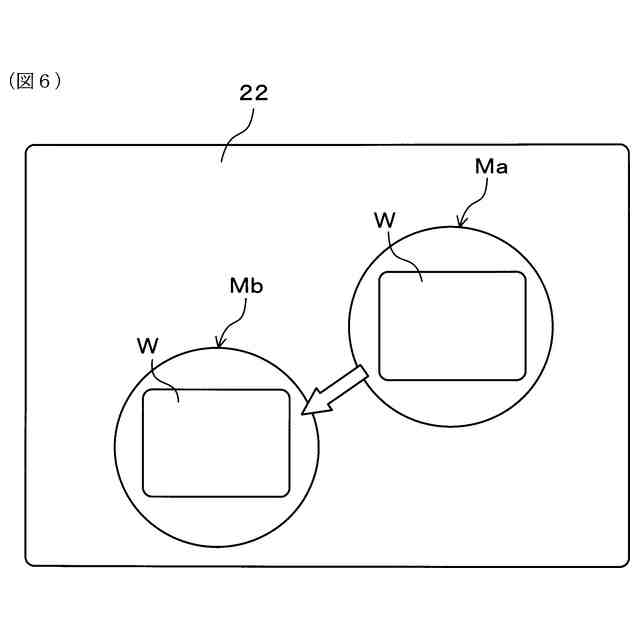

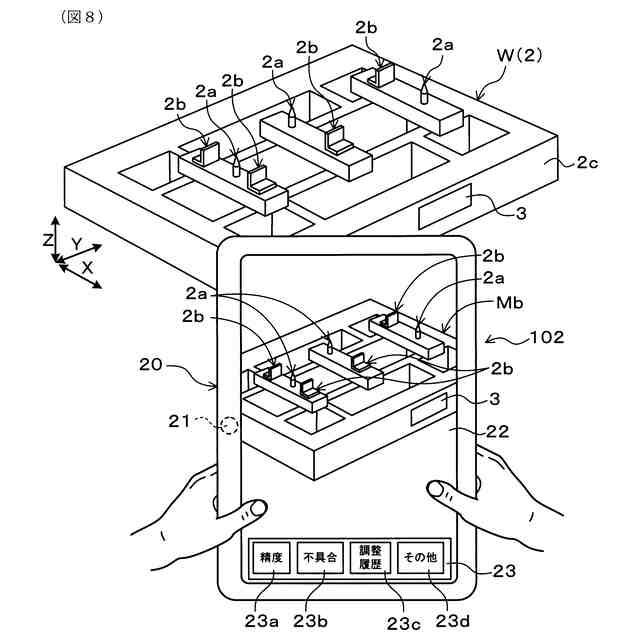

上述の各態様によれば、複数種類のワークのうちの任意の管理対象がモニターに表示された状態で当該管理対象の実画像にマスター画像を重ね合わせる形状フィッティング処理が行われる。その後、ユーザによるモニター上での選択操作に応じた所望の管理情報がモニターに出力される。したがって、ユーザは、携帯端末のカメラを使用して管理対象を撮影したうえで、モニター上で管理対象についての選択操作を実行するのみで、欲しい管理情報をモニターに的確に表示させて簡単に可視化することが可能になる。
【００１０】
以上のごとく、上述の態様によれば、複数種類のワークの管理情報を抜け漏れなく簡単に取得するのに有効な技術を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
