公開番号2025039399
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2023146473
出願日2023-09-08
発明の名称混練物製造プラント、及び、混練物製造プラントの製造方法
出願人株式会社エコシステム
代理人個人
主分類B28C 9/02 20060101AFI20250313BHJP(セメント,粘土,または石材の加工)
要約【課題】設備メンテナンスしやすい混練物製造プラントを提供する。

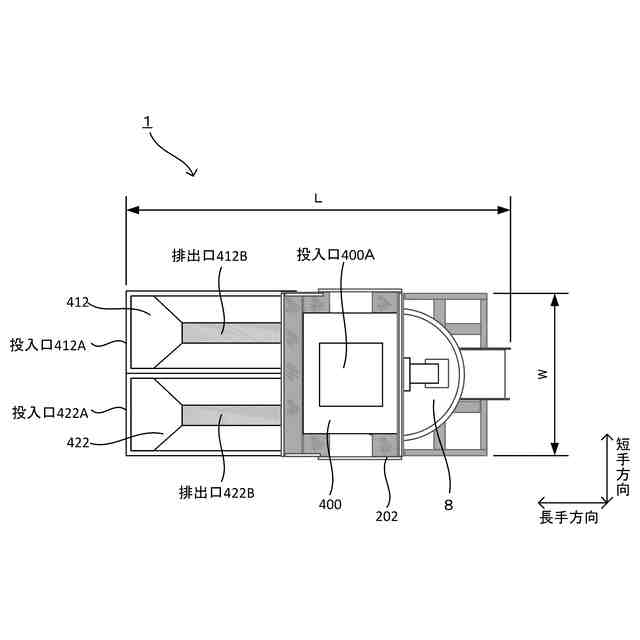

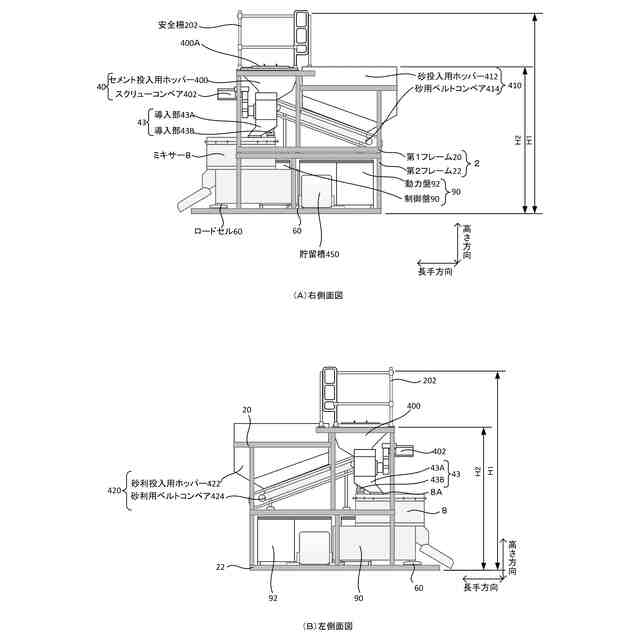

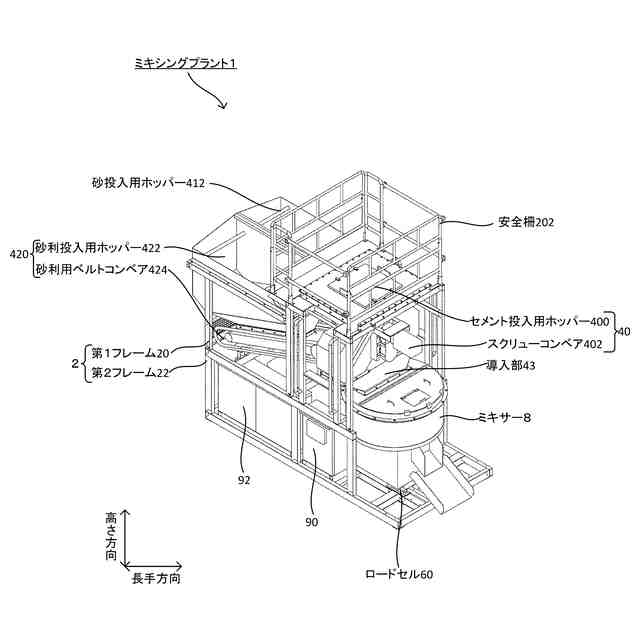

【解決手段】本実施形態におけるミキシングプラント1は、水硬性のある硬化材であるセメントを保存するセメント投入用ホッパー400と、セメント投入用ホッパー400から供給されるセメントを含む材料を混合するミキサー8とを有し、セメント投入用ホッパー400は、ミキサー8の上方に位置し、かつ、平面視においてミキサー8と近接する位置に設置される。具体的には、セメント投入用ホッパー400は、平面視において、少なくとも一部がミキサー8と重なる位置に設置される。
【選択図】図1
特許請求の範囲【請求項１】
水硬性のある硬化材を保存する保存容器と、
前記保存容器から供給される前記硬化材を含む材料を混合する混合装置と
を有し、
前記保存容器は、前記混合装置の上方に位置し、かつ、平面視において当該混合装置と近接する位置に設置される
混練物製造プラント。
続きを表示（約 850 文字）【請求項２】
前記保存容器は、平面視において、少なくとも一部が前記混合装置と重なる位置に設置される
請求項１に記載の混練物製造プラント。
【請求項３】
水硬性のある硬化材とは、セメントであり、
鉛直方向において、前記保存容器と前記混合装置との間に位置し、当該保存容器から当該混合装置にセメントを搬送する搬送部と、
板状であり、前記搬送部の投入口の一部を塞ぐ位置に設置された誘導部と
をさらに有し、
前記誘導部は、板面が水平の状態、又は、板面がセメントの搬送方向において上流側から下流側に向かって下り傾斜する状態で設置される
請求項２に記載の混練物製造プラント。
【請求項４】
前記混合装置は、前記保存容器および前記搬送部の下方に位置し、当該保存容器および当該搬送部と離間した状態で設置される
請求項３に記載の混練物製造プラント。
【請求項５】
前記保存容器および前記搬送部を支持する第１のフレームと、
前記第１のフレームの下方に位置し、前記混合装置を支持する第２のフレームと
をさらに有し、
前記第１のフレームと前記第２のフレームとは、着脱可能に連結されている
請求項４に記載の混練物製造プラント。
【請求項６】
第１のフレームに、水硬性のある硬化材を保存する保存容器を設置する工程と、
第２のフレームに、前記保存容器から供給される水硬性のある硬化材を含む材料を混合する混合装置を設置する工程と、
前記第２のフレームに前記第１のフレームを重ねて連結する工程と
を有し、
連結する工程において、前記混合装置の上方に前記保存容器が位置し、かつ、平面視において当該混合装置および当該保存容器が近接する位置となるように、前記第１のフレーム及び前記第２のフレームを連結する
混練物製造プラントの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、混練物製造プラント、及び、混練物製造プラントの製造方法に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、特許文献１には、ユニット台の上に複数の関連装置が一体に組み込まれているコンクリートの現場練り製造ユニットであって、前記関連装置は、ロードセルによって重量変化の計測が可能なミキサーと、第１コンクリート材料を受け入れる第１メインホッパーと、第２コンクリート材料を受け入れる第２メインホッパーと、第３コンクリート材料を受け入れるサブホッパーと、前記第１コンクリート材料を搬送して前記ミキサーに投入する第１ベルトコンベアと、前記第２コンクリート材料を搬送して前記ミキサーに投入する第２ベルトコンベアと、前記第３コンクリート材料を搬送して前記ミキサーに投入するスクリューフィーダと、前記ミキサーに給水する給水装置と、前記ロードセルの計測値を記憶する製造条件記憶部を有する制御装置と、を含み、前記ユニット台の長手方向の一方の端部に前記ミキサーが配置され、前記ユニット台の長手方向の他方の端部に前記サブホッパーが配置され、当該サブホッパーと当該ミキサーとの間に、前記第１メインホッパー及び前記第２メインホッパーが、前記ユニット台の短手方向に並列して配置されていて、前記第１ベルトコンベア及び前記第２ベルトコンベアが、前記第１メインホッパーの下方及び前記第２メインホッパーの下方から互いに離れた状態で前記ミキサーに向かって延設され、前記スクリューフィーダが、前記サブホッパーの下方から、前記第１メインホッパーの下部と前記第２メインホッパーの下部との間の隙間を通り、前記第１ベルトコンベア及び前記第２ベルトコンベアの間を前記ミキサーに向かって延設されている現場練り製造ユニットが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－４３０２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、設備メンテナンスしやすい混練物製造プラントを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明に係る混練物製造プラントは、水硬性のある硬化材を保存する保存容器と、前記保存容器から供給される前記硬化材を含む材料を混合する混合装置とを有し、前記保存容器は、前記混合装置の上方に位置し、かつ、平面視において当該混合装置と近接する位置に設置される。
【０００６】
好適には、前記保存容器は、平面視において、少なくとも一部が前記混合装置と重なる位置に設置される。
【０００７】

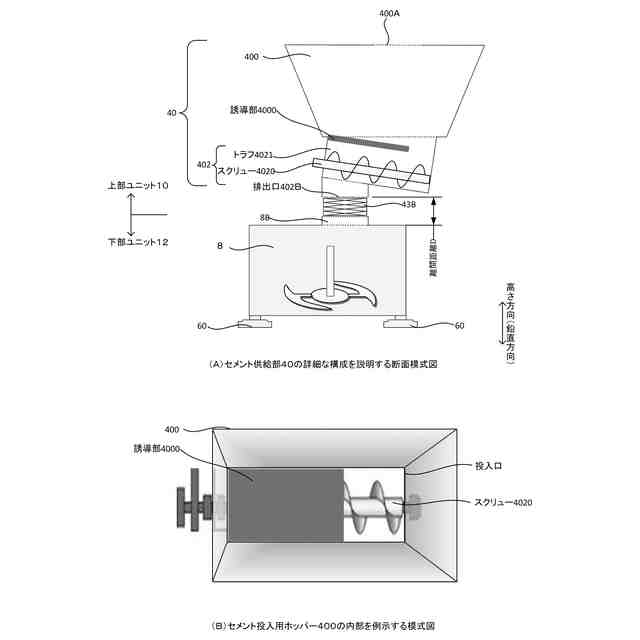

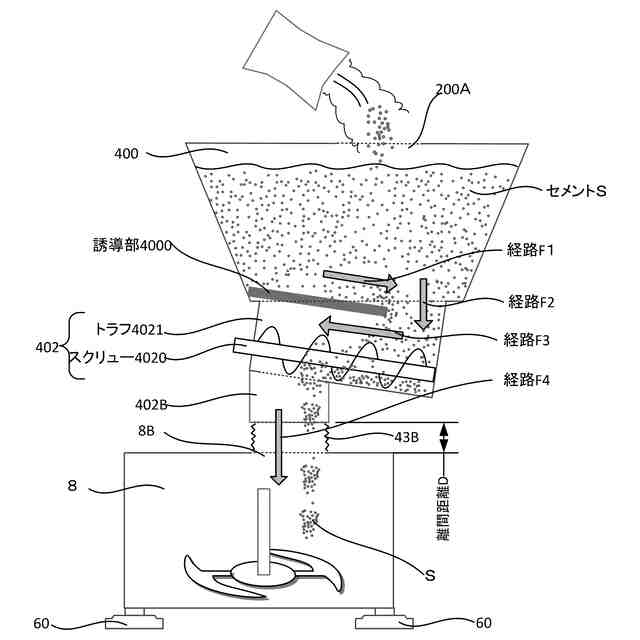

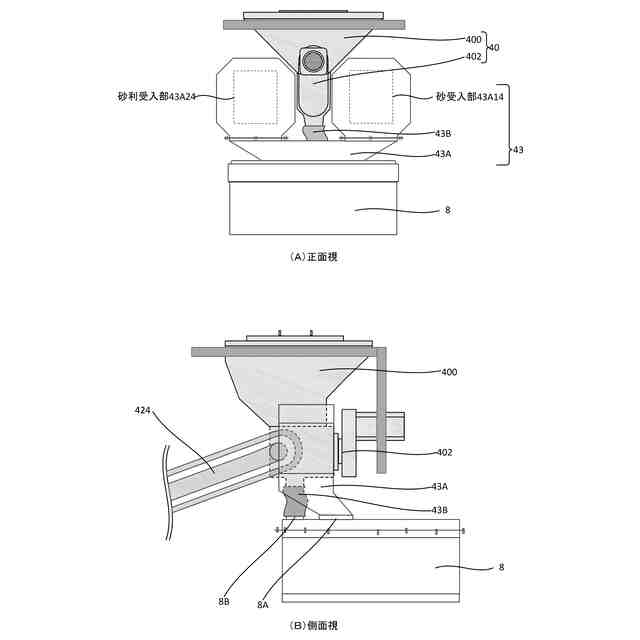

好適には、水硬性のある硬化材とは、セメントであり、鉛直方向において、前記保存容器と前記混合装置との間に位置し、当該保存容器から当該混合装置にセメントを搬送する搬送部と、板状であり、前記搬送部の投入口の一部を塞ぐ位置に設置された誘導部とをさらに有し、前記誘導部は、板面が水平の状態、又は、板面がセメントの搬送方向において上流側から下流側に向かって下り傾斜する状態で設置される。
【０００８】
好適には、前記混合装置は、前記保存容器および前記搬送部の下方に位置し、当該保存容器および当該搬送部と離間した状態で設置される。
【０００９】

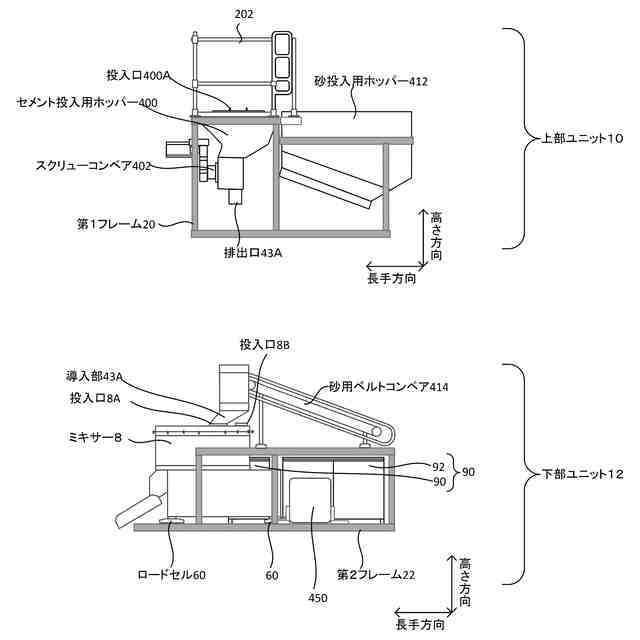

好適には、前記保存容器および前記搬送部を支持する第１のフレームと、前記第１のフレームの下方に位置し、前記混合装置を支持する第２のフレームとをさらに有し、前記第１のフレームと前記第２のフレームとは、着脱可能に連結されている。
【００１０】

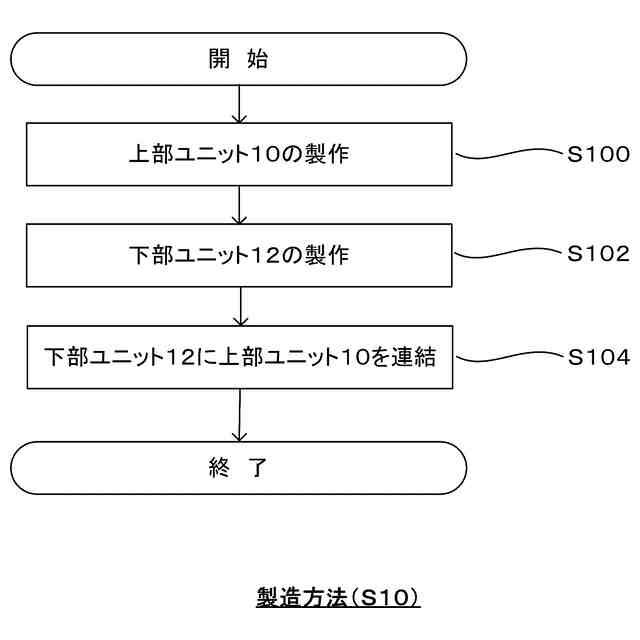

また、本発明に係る混練物製造プラントの製造方法は、第１のフレームに、水硬性のある硬化材を保存する保存容器を設置する工程と、第２のフレームに、前記保存容器から供給される水硬性のある硬化材を含む材料を混合する混合装置を設置する工程と、前記第２のフレームに前記第１のフレームを重ねて連結する工程とを有し、連結する工程において、前記混合装置の上方に前記保存容器が位置し、かつ、平面視において当該混合装置および当該保存容器が近接する位置となるように、前記第１のフレーム及び前記第２のフレームを連結する。
【発明の効果】
（【００１１】以降は省略されています）
