公開番号2024124737
公報種別公開特許公報(A)
公開日2024-09-13
出願番号2023032621
出願日2023-03-03
発明の名称コンクリート材料の冷却方法とその装置
出願人株式会社熊谷組
代理人個人
主分類B28C 7/00 20060101AFI20240906BHJP(セメント,粘土,または石材の加工)
要約【課題】容器内に貯蔵されたセメントや細骨材などのコンクリート材料を容易に冷却する方法とその装置を提供する。
【解決手段】セメントサイロ10のサイロ本体11に、密封管21aの内部に作動液21cを封入してなる複数の伝熱管(ヒートパイプ21)を、一端側である吸熱部21Aがサイロ本体11内に挿入され、他端側である放熱部21Bがサイロ本体11の外側に位置するように設置するとともに、放熱部21Bの外周側に不織布などの吸湿体22を取付け、この吸湿体22に散水手段23を用いて散水することで、サイロ本体11内のセメント30を冷却するようにした。
【選択図】図1
特許請求の範囲【請求項１】
容器内に貯蔵されたコンクリート材料を冷却する方法であって、
前記コンクリート材料がセメント又は細骨材であり、
前記容器にパイプの内部に作動液を封入してなる伝熱管の一方の端部側である吸熱部を挿入し、
前記伝熱管の他方の端部側である放熱部を前記容器の外側に位置させて、前記コンクリート材料の熱を吸熱部から前記放熱部に移動させて放熱し、前記コンクリート材料を冷却することを特徴とするコンクリート材料の冷却方法。
続きを表示（約 560 文字）【請求項２】
容器内に貯蔵されたコンクリート材料の冷却装置であって、
前記コンクリート材料がセメント又は細骨材であり、
一端側である吸熱部が前記容器内に挿入され、他端側である放熱部が前記容器の外側に位置するように設置された、パイプの内部に作動液を封入してなる複数の伝熱管を備えることを特徴とするコンクリート材料の冷却装置。
【請求項３】
前記放熱部の外周側に取付けられる吸湿体と、
前記吸湿体に散水もしくは噴霧する手段と、を設けたことを特徴とする請求項２に記載のコンクリート材料の冷却装置。
【請求項４】
前記伝熱管は、前記容器の下部に、前記パイプの軸方向が水平面に対して傾いて配置されていることを特徴とする請求項２に記載のコンクリート材料の冷却装置。
【請求項５】
前記散水もしくは噴霧する水量及び時間間隔のいずれか一方または両方を、外気温と前記コンクリート材料の温度との温度差、もしくは、前記温度差と湿度に基づいて制御することを特徴とする請求項３または請求項４に記載のコンクリート材料の冷却装置。
【請求項６】
前記放熱部にフィンを設けたことを特徴とする請求項３または請求項４に記載のコンクリート材料の冷却装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、セメントや細骨材などのコンクリート材料の冷却方法とその装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、セメントの冷却方法としては、搬送スクリーンコンベヤのシャフトを中空にして冷却水を通し冷却する方法や、大型の堅型スクリューでセメントを輸送し、その外筒に冷却水を流すことでセメントを冷却するセメントクーラーなどが用いられている。
また、細骨材の冷却方法としては、気化冷却法、真空冷却、液体窒素による冷却、サンドスタビライザなどが開発されている（例えば、特許文献１、２等参照）。
【先行技術文献】
【特許文献】
【０００３】
特開昭６１－２０１６８１号公報
特開平１１―１１４９４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、搬送スクリーンコンベヤのシャフトを冷却する方法では、シャフトが結露してセメントが固着するなどの問題がある。また、セメントクーラーについては、設備費用が高額になるといった問題点があった。
また、細骨材の冷却方法は、いずれも、設備費用が高額であるだけでなく、ランニングコストも大きいといった難点があった。
【０００５】
本発明は、従来の問題点に鑑みてなされたもので、容器内に貯蔵されたセメントや細骨材などのコンクリート材料を容易に冷却する方法とその装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、容器内に貯蔵されたコンクリート材料を冷却する方法であって、前記コンクリート材料がセメント又は細骨材であり、前記容器にパイプの内部に作動液を封入してなる伝熱管の一方の端部側である吸熱部を挿入し、前記伝熱管の他方の端部側である放熱部を前記容器の外側に位置させて、前記コンクリート材料の熱を吸熱部から前記放熱部に移動させて放熱し、前記コンクリート材料を冷却することを特徴とする。
これにより、簡便で安価な設備でコンクリート材料を冷却することができる。
なお、伝熱管は放射状に複数設置することが好ましい。
また、本発明は、容器内に貯蔵されたコンクリート材料の冷却装置であって、前記コンクリート材料がセメント又は細骨材であり、一端側である吸熱部が前記容器内に挿入され、他端側である放熱部が前記容器の外側に位置するように設置された、パイプの内部に作動液を封入してなる複数の伝熱管を備えることを特徴とする。
このような構成を採ることにより、簡便で安価なコンクリート材料の冷却装置を提供することができる。
【０００７】
また、前記放熱部の外周側に取付けられる吸湿体と、前記吸湿体に散水もしくは噴霧する手段とを設け、吸湿体に散水もしくは噴霧された水分の気化によって放熱部を冷却するようにしたので、簡単な構成でコンクリート材料を効果的に冷却できる。
また、前記伝熱管を、前記容器の下部に、前記パイプの軸方向が水平面に対して傾けて配置したので、コンクリート材料による伝熱管に対する負荷を低減できる。
また、前記散水もしくは噴霧する水量及び時間間隔のいずれか一方または両方を、外気温と前記コンクリート材料の温度との温度差、もしくは、前記温度差と湿度に基づいて制御するようにしたので、コンクリート材料を効率よく冷却できる。
また、前記放熱部にフィンを設けたので、コンクリート材料の冷却効率が向上した。
【図面の簡単な説明】
【０００８】
本実施の形態に係るセメントサイロの模式図である。
ヒートパイプ支持具の一例を示す図である。

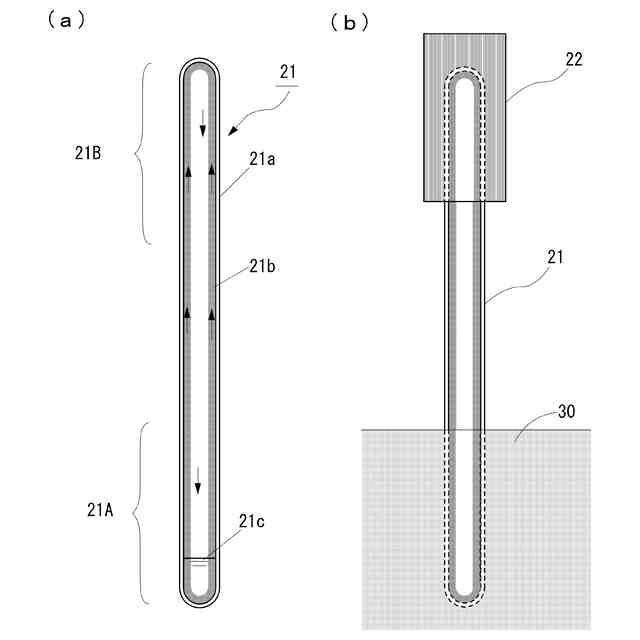

ヒートパイプとその放熱方法を示す図である。
【発明を実施するための形態】
【０００９】

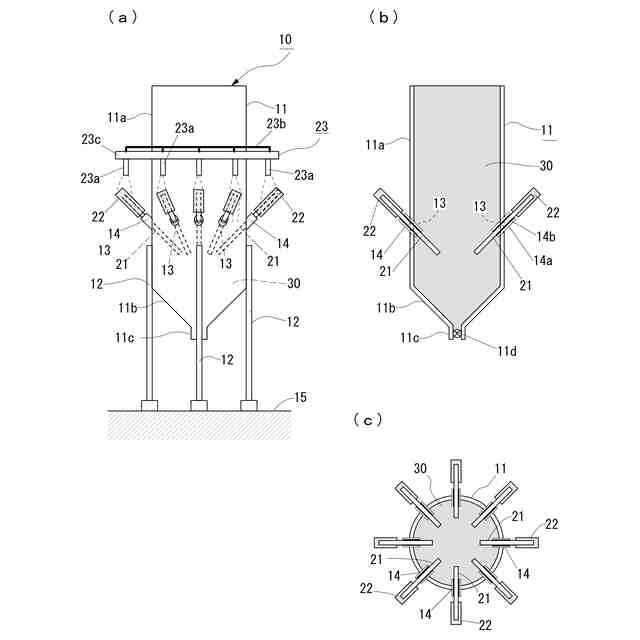

図１（ａ）～（ｃ）は本実施の形態に係るセメントサイロ１０を示す図で（ａ）図は正面図、（ｂ）図は縦断面図、（ｃ）図は横断面図である。
各図において、１１はサイロ本体、１２は支持部材、１３はヒートパイプ挿入孔、１４はヒートパイプ支持具である。また、２１は伝熱管であるヒートパイプ、２２は吸湿体、２３は散水手段で、ヒートパイプ２１、吸湿体２２、散水手段２３により、本発明のセメントの冷却装置を構成する。なお、（ｂ）図と（ｃ）図では、支持部材１２と散水手段２３については省略した。
サイロ本体１１は上部に位置する円筒部１１ａと、円筒部１１ａの下部に位置して、下に行くほど断面の径が小さくなる円錐台部１１ｂと、最下部に位置する円筒状の取出部１１ｃとを備えた、内部にセメント３０を貯蔵する容器で、取出部１１ｃには、ロータリーバルブなどの開閉バルブ１１ｄが設けられている。サイロ本体１１は、地面１５に立設されて上方に延長する複数本の支持部材１２により、上記の円筒部１１ａの円錐台部１１ｂに近い側で支持されている。
ヒートパイプ挿入孔１３はサイロ本体１１の円筒部１１ａの下部に設けられた断面が楕円形の孔で、本例では、同じ高さに、周方向に等間隔に８個設けた。なお、断面を楕円形としたのは、ヒートパイプ２１をサイロ本体１１に斜めに差し込むためである。
ヒートパイプ２１を斜めに差し込んだ理由は、貯蔵されたセメント３０による伝熱管に対する負荷を低減するためである。
なお、ヒートパイプ２１は、図３（ａ）に示す吸熱部２１Ａが下方に、放熱部２１Ｂが上方になるように、サイロ本体１１に斜めに差し込まれることはいうまでもない。
【００１０】

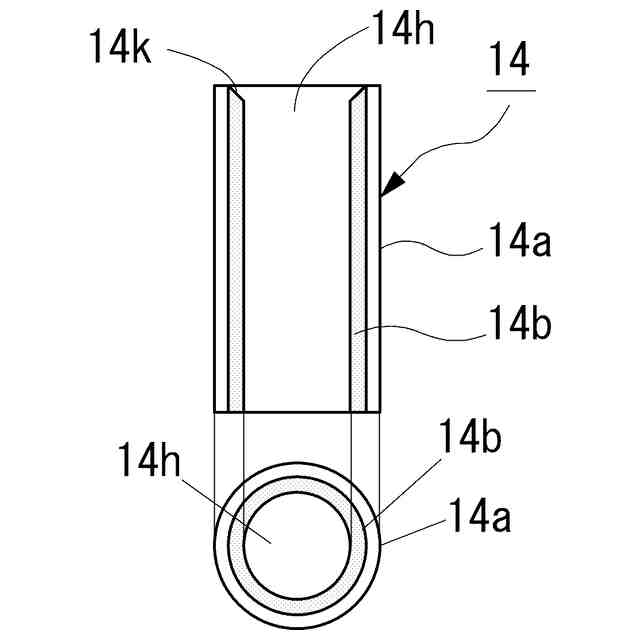

ヒートパイプ支持具１４は、図２に示すように、円筒状部材１４ａの内周側に円筒状のゴム部材１４ｂを配置したもので、ゴム部材１４ｂの中空部１４ｈにヒートパイプ２１が挿入される。ヒートパイプ支持具１４の軸方向は、サイロ本体１１の円筒部１１ａの径方向及び軸方向に対して所定の角度をなす方向に向いている。ヒートパイプ支持具１４は、円筒部１１ａの外周側で、ヒートパイプ挿入孔１３の周囲に取付けられる。
本例では、ゴム部材１４ｂの挿入側（サイロ本体１１とは反対側）に切り欠き部１４ｋを設けて、ヒートパイプ２１の挿入が容易になるようにしている。
これにより、ヒートパイプ２１を、上記のヒートパイプ挿入孔１３に、ヒートパイプ支持具１４を介して、軸方向がサイロ本体１１の軸方向に対して斜めになるように容易に取付けることができる。
（【００１１】以降は省略されています）
