公開番号2024121267
公報種別公開特許公報(A)
公開日2024-09-06
出願番号2023028275
出願日2023-02-27
発明の名称拡径部削成装置
出願人株式会社ミヤナガ
代理人弁理士法人有古特許事務所
主分類B28D 1/14 20060101AFI20240830BHJP(セメント,粘土,または石材の加工)
要約【課題】消耗部品の交換が短時間で容易に行える拡径部削成装置を提供する。
【解決手段】先端方向に設けられた軸方向ガイド孔を有する本体と、軸方向ガイド孔に沿って軸方向に移動する軸部と、先端方向に設けられた先端部に設けられ、先端方向に向かって軸部の中心軸から離れる方向に傾斜する傾斜面が設けられた傾斜ガイド部と、を有する芯体と、傾斜面に沿って移動することで広がる切削部を有し、本体の先端に取り付けるカッターブレードと、本体と芯体との間で芯体を先端方向に付勢する第1付勢部材と、本体に沿って軸方向に移動する移動体を有するストッパリングと、を備え、本体は、軸方向に延びる本体側溝を有し、芯体は、軸部の基端方向に設けられ、軸方向に延びる芯体側溝を有し、ストッパリングは、移動体から中心軸の方向に突出して本体側溝と芯体側溝とに係合するキー部材と、移動体と前記芯体とを係合させる係合部材と、を有している。
【選択図】図6
特許請求の範囲【請求項１】

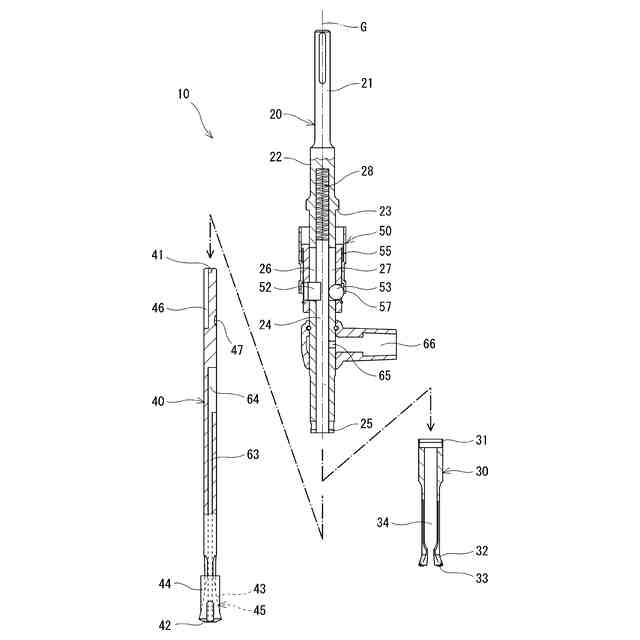

下孔の内壁面に拡径部を削成する拡径部削成装置であって、
先端方向に設けられた軸方向ガイド孔を有する本体と、
前記軸方向ガイド孔に沿って軸方向に移動する軸部と、前記軸部の先端方向に設けられた先端部と、前記先端部に設けられ、先端方向に向かって前記軸部の中心軸から離れる方向に傾斜する傾斜面が設けられた傾斜ガイド部と、を有する芯体と、
前記傾斜面に沿って先端方向に移動することで広がる切削部を有し、前記本体の先端に取り付けるカッターブレードと、
前記本体と前記芯体との間で前記芯体を先端方向に付勢する第１付勢部材と、
前記本体に沿って軸方向に移動する移動体を有するストッパリングと、を備え、
前記本体は、前記カッターブレードの軸方向移動量で軸方向に延びる本体側溝を有し、
前記芯体は、前記カッターブレードの軸方向移動量で前記軸部の基端方向に設けられ、軸方向に延びる芯体側溝を有し、
前記ストッパリングは、前記移動体から前記中心軸の方向に突出して前記本体側溝と前記芯体側溝とに係合するキー部材と、前記移動体と前記芯体とを係合させる係合部材と、を有している、拡径部削成装置。
続きを表示（約 700 文字）【請求項２】

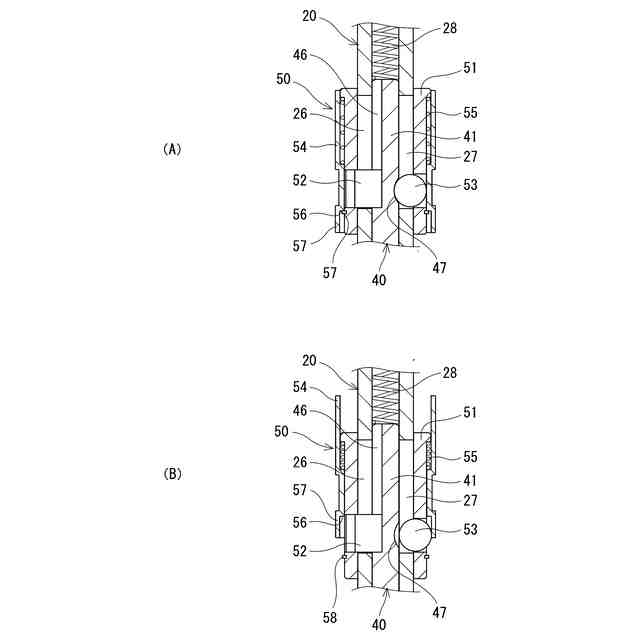

前記ストッパリングは、前記移動体の外周部分で軸方向に移動するスリーブと、前記スリーブを軸方向に付勢する第２付勢部材と、前記移動体に保持され、半径方向に移動可能な前記係合部材と、を備え、
前記係合部材は、球体で構成され、
前記芯体は、前記軸部の所定位置に前記球体が係合する凹状部を有し、
前記凹状部に前記球体が係合した状態で前記スリーブが前記付勢部材の付勢力で前記球体の外方に位置して前記球体と前記凹状部との係合状態を保つように構成されている、請求項１に記載の拡径部削成装置。
【請求項３】
前記キー部材は、前記移動体から前記本体側溝を介して前記芯体側溝に挿入され、
前記芯体側溝は、前記キー部材が先端方向端部に当接した状態で前記本体の先端方向に取り付けた前記カッターブレードの刃部が前記傾斜面に近接する位置となる長さで形成されている、請求項１又は２に記載の拡径部削成装置。
【請求項４】

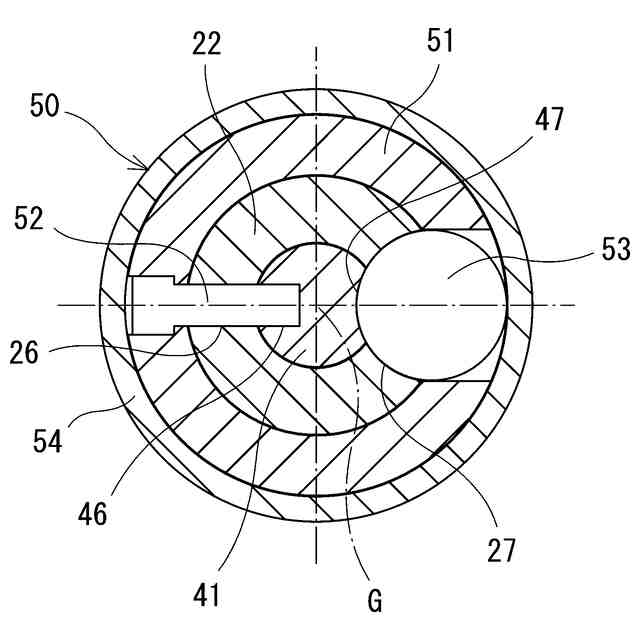

前記ストッパリングは、前記移動体の前記キー部材が設けられた位置の周方向対向位置に前記球体を保持している、請求項３に記載の拡径部削成装置。
【請求項５】
前記芯体は、前記先端部から前記基端方向に延びる第１通路と、前記第１通路と連通して半径方向に延びる第２通路と、を有し、
前記本体は、前記第２通路と連通し、該本体の外面に開口する第３通路を有し、
前記第３通路と連通する吸引通路を有し、前記本体の外周部に回動自在に備えられた吸塵部をさらに備えている、請求項１又は２に記載の拡径部削成装置。

発明の詳細な説明【技術分野】
【０００１】
本出願は、既設の下孔の内壁面に拡径部を削成する拡径部削成装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、固化したコンクリート面に下孔を削成し、その下孔の内壁面に下孔径より直径の大きい拡径部を削成してアンカーボルト植設用孔を形成することが知られている。
【０００３】

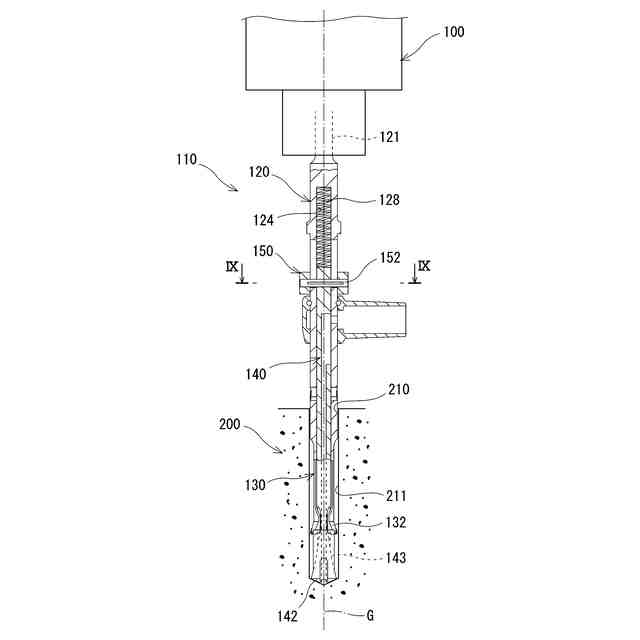

この種の先行文献として、本出願人が先に出願したアンカーボルト植設用孔の拡径部削成装置がある（例えば、特許文献１参照）。図７は、この拡径部削成装置１１０を示す正面視の断面図である。この拡径部削成装置１１０は、電動工具１００に取り付けられるシャンク１２１を有する本体１２０と、本体１２０の軸方向ガイド孔１２４に沿って移動する芯体１４０と、芯体１４０の先端部１４２において芯体１４０の中心軸Ｇから離れる方向に傾斜する傾斜面１４３に沿って広がる切削部１３２を有するカッターブレード１３０と、本体１２０と芯体１４０との間に設けられて芯体１４０を先端方向に付勢するスプリング１２８と、芯体１４０とピン１５２で連結されて芯体１４０と一体的に本体１２０の軸方向に移動するストッパリング１５０と、を有している。図７は、拡径部削成装置１１０が被削成物であるコンクリート床２００に設けられた下孔２１０に挿入された状態を示している。
【０００４】

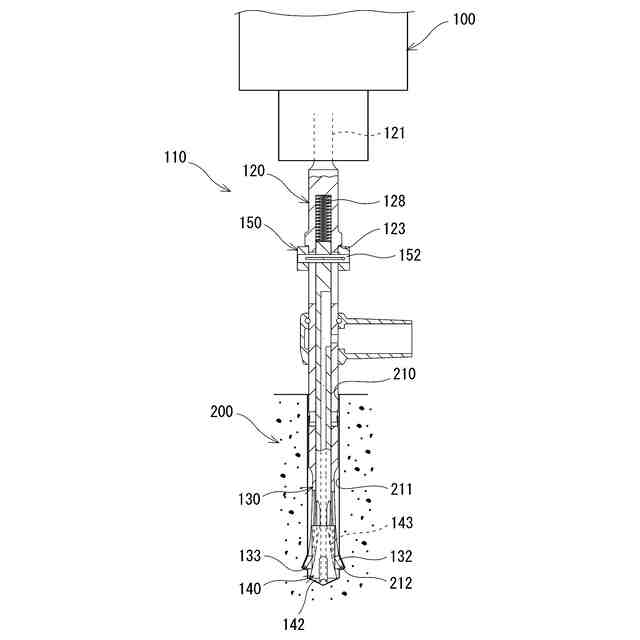

この拡径部削成装置１１０による拡径部２１２の削成は、図８に示すように、電動工具１００で本体１２０を回転させながら先端方向に移動させることで、カッターブレード１３０の切削部１３２が芯体１４０の先端部１４２に備えられた傾斜面１４３に沿って広がりながら先端方向に移動する。そして、ストッパリング１５０が本体１２０の突起部１２３に当接するまで押し込むことで、下孔２１０の内壁面２１１を切削部１３２の刃部１３３で切削して拡径部２１２を削成できる。
【先行技術文献】
【特許文献】
【０００５】
実用新案登録第２５６４１００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、カッターブレード１３０は、切削部１３２に設けられた刃部１３３が回転しながら先端方向に移動して内壁面２１１を切削するので刃部１３３が摩耗する。また、芯体１４０は、先端部１４２が下孔２１０に接した状態で回転するので先端部１４２が摩耗する。このため、カッターブレード１３０および芯体１４０は、消耗部品として扱われ、必要に応じて交換する必要がある。
【０００７】
しかし、上記拡径部削成装置１１０は、図９に示すように、本体１２０と芯体１４０およびストッパリング１５０とがピン１５２で連結されているため、ピン１５２は本体１２０を介してカッターブレード１３０で拡径部２１２を削成するときの切削反力を回転方向の力として受ける。しかも、拡径部２１２の削成は、カッターブレード１３０の切削部１３２を芯体１４０の傾斜面１４３に沿って広げながら先端方向に移動させることで削成される。このため、ピン１５２は、芯体１４０と本体１２０からの軸方向の力も受ける。
【０００８】
その上、ピン１５２は、回転方向の力を受けながら軸方向の大きさの力を本体１２０の大径部１２２と芯体１４０とから受けるため、これらの接触面Ｆで固着してしまう場合がある。また、ピン１５２は、これらの大きな力で変形する場合もある。このため、芯体１４０およびカッターブレード１３０の交換時にピン１５２の抜き取り作業に多くの時間を要する場合がある。また、ピン１５２は、作業時の振動などで脱落しないように溝１５３と、ビス１５４、スプリングで押された鋼球１５５を有しており、変形していない場合でも、抜き取り作業に時間を要する。このように、従来の拡径部削成装置１１０は、消耗部品の交換に多くの時間と労力を要する場合がある。
【０００９】
そこで、本出願は、消耗部品の交換が短時間で容易に行える拡径部削成装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本出願の一態様に係る拡径部削成装置は、下孔の内壁面に拡径部を削成する拡径部削成装置であって、先端方向に設けられた軸方向ガイド孔を有する本体と、前記軸方向ガイド孔に沿って軸方向に移動する軸部と、前記軸部の先端方向に設けられた先端部と、前記先端部に設けられ、先端方向に向かって前記軸部の中心軸から離れる方向に傾斜する傾斜面が設けられた傾斜ガイド部と、を有する芯体と、前記傾斜面に沿って先端方向に移動することで広がる切削部を有し、前記本体の先端に取り付けるカッターブレードと、前記本体と前記芯体との間で前記芯体を先端方向に付勢する第１付勢部材と、前記本体に沿って軸方向に移動する移動体を有するストッパリングと、を備え、前記本体は、前記カッターブレードの軸方向移動量で軸方向に延びる本体側溝を有し、前記芯体は、前記カッターブレードの軸方向移動量で前記軸部の基端方向に設けられ、軸方向に延びる芯体側溝を有し、前記ストッパリングは、前記移動体から前記中心軸の方向に突出して前記本体側溝と前記芯体側溝とに係合するキー部材と、前記移動体と前記芯体とを係合させる係合部材と、を有している。
（【００１１】以降は省略されています）
