発明の名称流体取扱装置
出願人株式会社エンプラス
代理人弁理士法人鷲田国際特許事務所
主分類B28B 11/18 20060101AFI20241121BHJP(セメント,粘土,または石材の加工)
要約【課題】バリの発生が抑制された、貫通孔を有する成形品を含む流体取扱装置を提供すること。
【解決手段】第1貫通孔を含む第1成形品を有する流体取扱装置であって、前記第1貫通孔の内周面において前記第1貫通孔の周方向に延在するバリ抑制部を有する、流体取扱装置。
【選択図】図2
特許請求の範囲【請求項１】
第１貫通孔を含む第1成形品を有する流体取扱装置であって、
前記第１貫通孔の内周面において前記第１貫通孔の周方向に延在するバリ抑制部を有する、
流体取扱装置。
続きを表示（約 400 文字）【請求項２】
前記バリ抑制部は、前記第１貫通孔の開口部から離間して配置されている、請求項１に記載の流体取扱装置。
【請求項３】
前記バリ抑制部は、前記第１貫通孔の周方向に全周に亘って延在する、請求項１に記載の流体取扱装置。
【請求項４】
前記第１成形品に接合された第２部材をさらに有し、
前記第１貫通孔の一方の開口部は、前記第２部材によって塞がれている、
請求項１～３のいずれか一項に記載の流体取扱装置。
【請求項５】
前記第１成形品に接合された、第２貫通孔を含む第２成形品をさらに有し、
前記第１貫通孔および前記第２貫通孔は、連通している、
請求項１～３のいずれか一項に記載の流体取扱装置。
【請求項６】
前記第１貫通孔および前記第２貫通孔は、位置決め孔である、請求項５に記載の流体取扱装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流体取扱装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
貫通孔を有する成形品を含む流体取扱装置が知られている。成形品に形成された貫通孔は様々な目的のために使われ得る。例えば、貫通孔は、その開口部が塞がれて液体が流れる流路として使われたり、液体を収容するための収容部として使われたりする。また、貫通孔に位置決めピンを挿入して位置決めをするために使われたりする。
【０００３】
たとえば、特許文献１は、このような貫通孔を有する部材が組み合わされて形成されたマイクロ流路シートを開示している。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１３／０８８９１３号
【発明の概要】
【発明が解決しようとする課題】
【０００５】

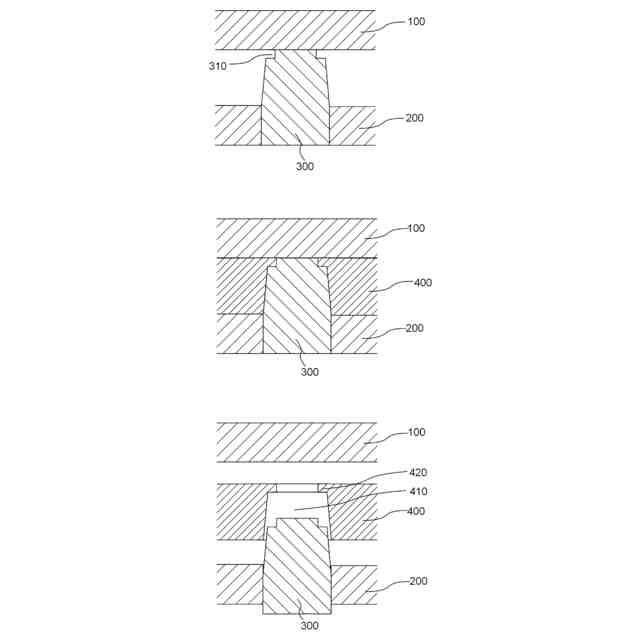

図１は、貫通孔を有する成形品の成型方法の一態様を模式的に示す断面図である。図１の下図に示されるように、貫通孔４１を含む成形品４０を成形するためには、まず、図１の上図に示されるように、第１型１０および第２型２０により形成されたキャビティにおいて、第２型２０を貫通させたピン３０を第１型１０に突き当てるようにして成形型を準備する。次に、図１の中央図に示されるように、第１型１０と、第２型２０と、ピン３０とによって形成された成形型内のキャビティに成形材料を流し込む。次に、図１の下図に示されるように、型を開いて貫通孔４１が形成された成形品４０を取り出す。
【０００６】
ここで、第１型１０と、ピン３０との間に成形材料が入り込むんでしまうことで、図１の下図に示されるように、貫通孔４１の内周面から突出したバリ４２が発生してしまうことがある。
【０００７】
本発明の目的は、バリの発生が抑制された、貫通孔を有する成形品を含む流体取扱装置を提供することである。
【課題を解決するための手段】
【０００８】
本発明は以下の流体取扱装置に関する。
［１］第１貫通孔を含む第１成形品を有する流体取扱装置であって、前記第１貫通孔の内周面において前記第１貫通孔の周方向に延在するバリ抑制部を有する、流体取扱装置。
［２］前記バリ抑制部は、前記第１貫通孔の開口部から離間して配置されている、［１］に記載の流体取扱装置。
［３］前記バリ抑制部は、前記第１貫通孔の周方向に全周に亘って延在する、［１］または［２］に記載の流体取扱装置。
［４］前記第１成形品に接合された第２部材をさらに有し、前記第１貫通孔の一方の開口部は、前記第２部材によって塞がれている、［１］～［３］のいずれかに記載の流体取扱装置。
［５］前記第１成形品に接合された、第２貫通孔を含む第２成形品をさらに有し、前記第１貫通孔および前記第２貫通孔は、連通している、［１］～［３］のいずれかに記載の流体取扱装置。
［６］前記第１貫通孔および前記第２貫通孔は、位置決め孔である、［５］に記載の流体取扱装置。
【発明の効果】
【０００９】
本発明によれば、バリの発生が抑制された、貫通孔を有する成形品を含む流体取扱装置を提供することができる。
【図面の簡単な説明】
【００１０】
図１は、貫通孔を有する成形品を成形する際の問題点を説明するための断面図である。
図２は、本実施の形態に係る流体取扱装置の貫通孔を成形する際の態様を示す断面図である。

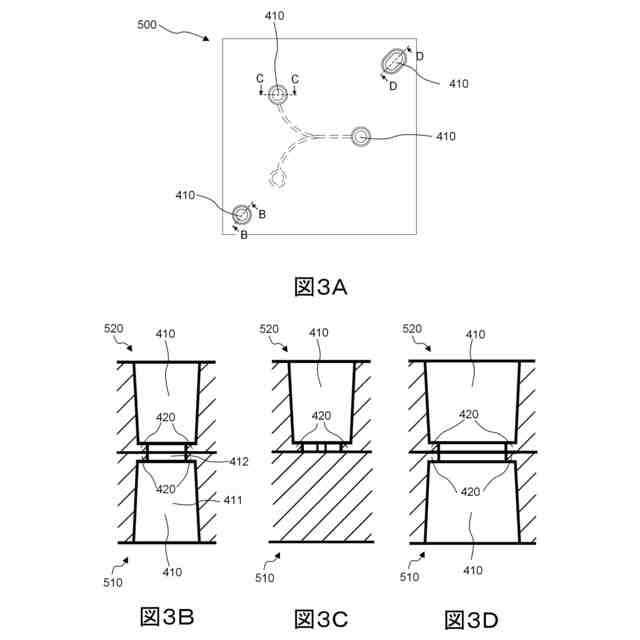

図３Ａ～Ｄは、本実施の形態に係る流体取扱装置を示す図である。

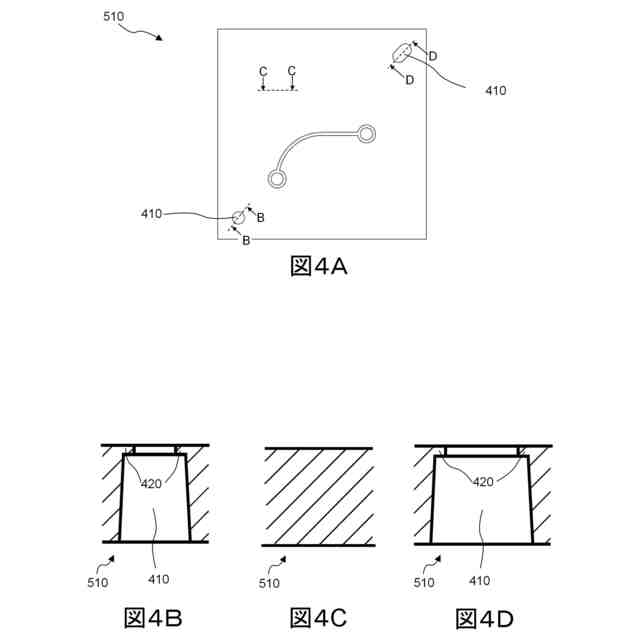

図４Ａ～Ｄは、第１成形品を示す図である。

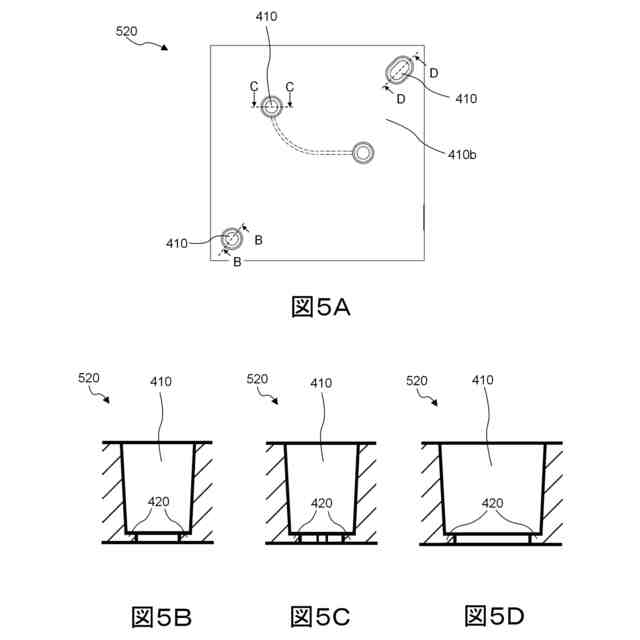

図５Ａ～Ｄは、第２成形品を示す図である。

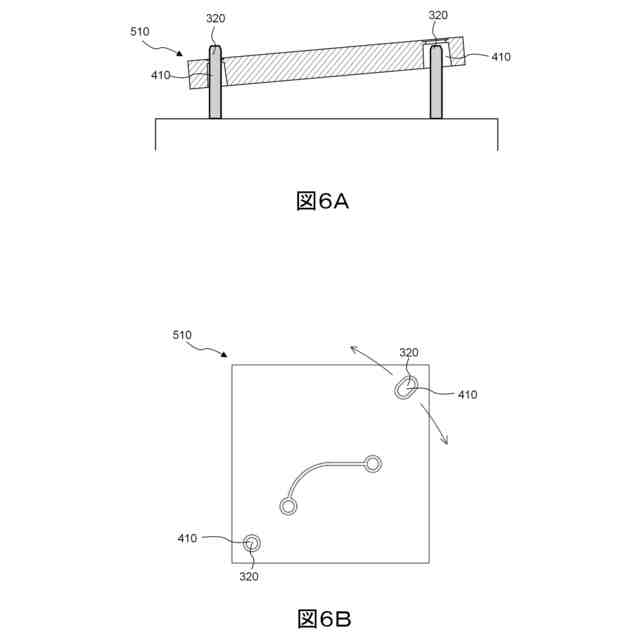

図６Ａは、貫通孔を有する成形品を位置決めする際の態様を示す断面図であり、図６Ｂは、位置決めされた後の態様を示す平面図である。

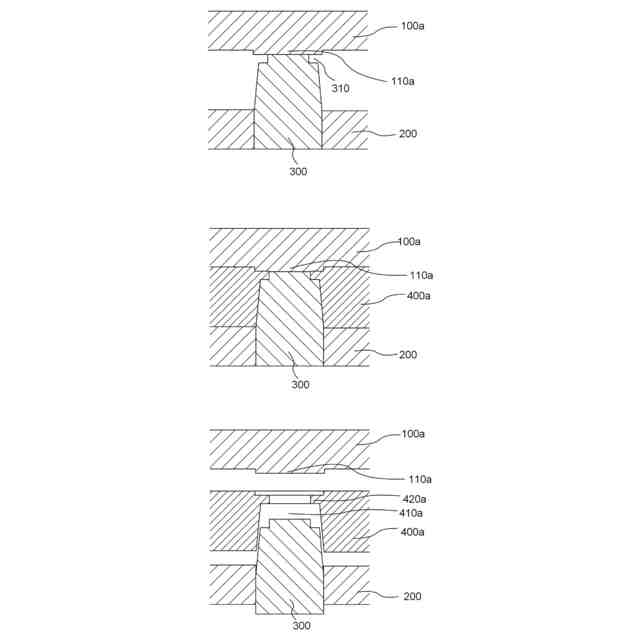

図７は、変形例に係る流体取扱装置の貫通孔を成形する際の態様を示す断面図である。

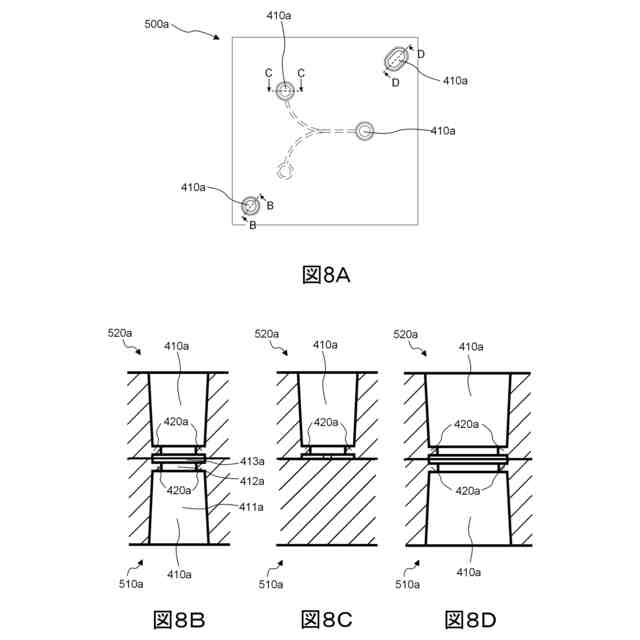

図８Ａ～Ｄは、変形例に係る流体取扱装置を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
