公開番号2025062319
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171294
出願日2023-10-02
発明の名称積層コンクリート集合体の養生方法
出願人株式会社奥村組
代理人個人
主分類B28B 11/24 20060101AFI20250407BHJP(セメント,粘土,または石材の加工)
要約【課題】積層コンクリート集合体に養生袋を被せる作業を簡単化する。

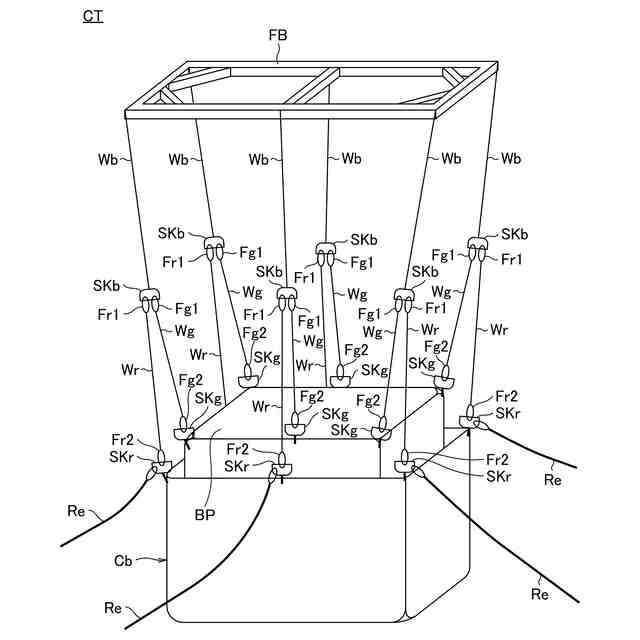

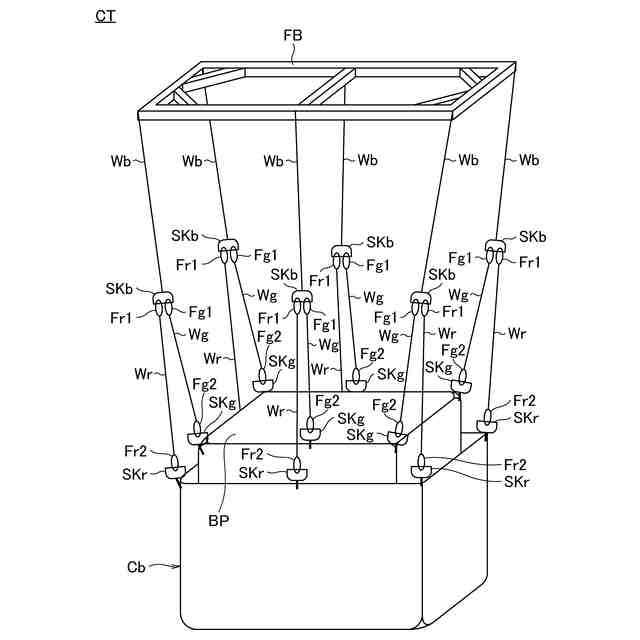

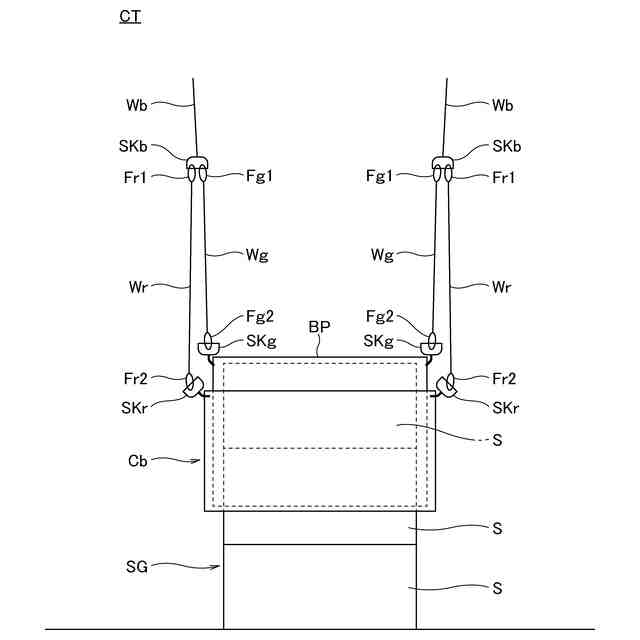

【解決手段】枠体FBの下方に吊りワイヤWb,Wr,Wgを介して吊られた養生袋Cbを積層セグメント集合体SGに被せる。吊りワイヤWbの一端は枠体FBに接続され、他端にはシャックルSKbが接続されている。このシャックルSKbには、2本の吊りワイヤWr,Wgの一端が着脱自在の状態で接続されている。一方の吊りワイヤWrの他端は、養生袋Cbの裾部に着脱自在の状態で接続され、他方の吊りワイヤWgの他端は養生袋Cbの底面部BPの外周に接続されている。
【選択図】図3
特許請求の範囲【請求項１】

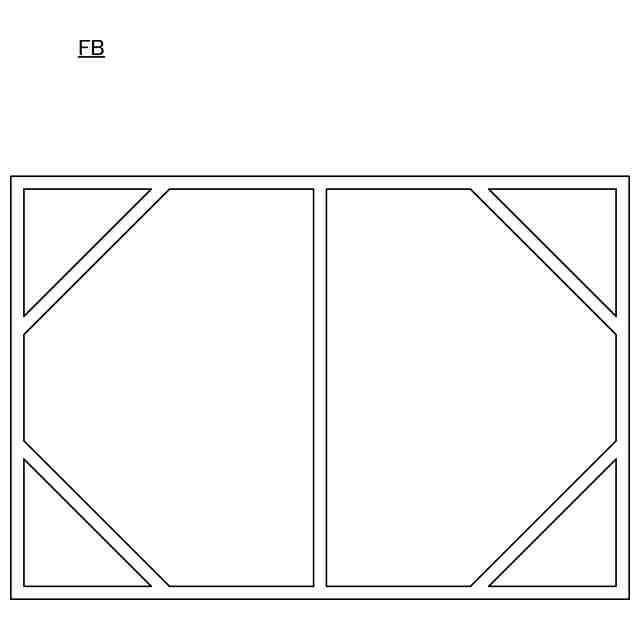

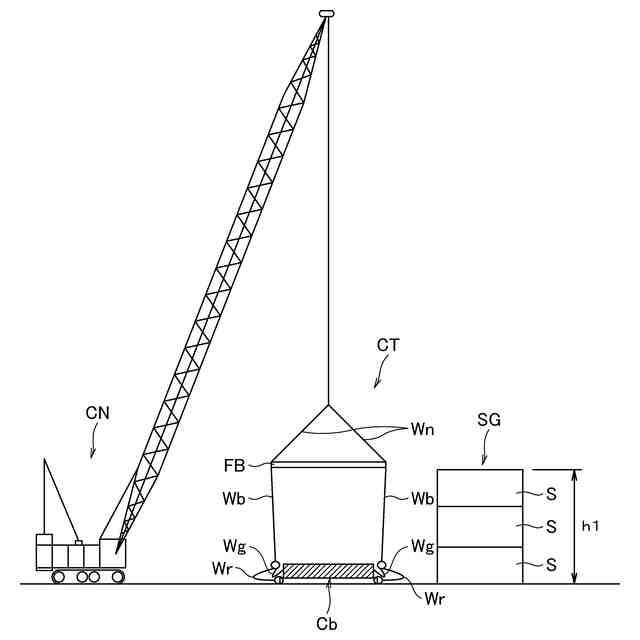

（ａ）複数個のコンクリートを高さ方向に積み重ねることにより構成された積層コンクリート集合体の全体を覆う深さを有し、直方体形状で開口部および該開口部の反対側に位置する底面部を有する養生袋と、前記養生袋より平面視での寸法が大きい枠体と、前記枠体の下方に前記養生袋を吊った状態で支持する複数本の吊り部材とを有する養生用具を前記積層コンクリート集合体の仮設置場に運び込む過程と、

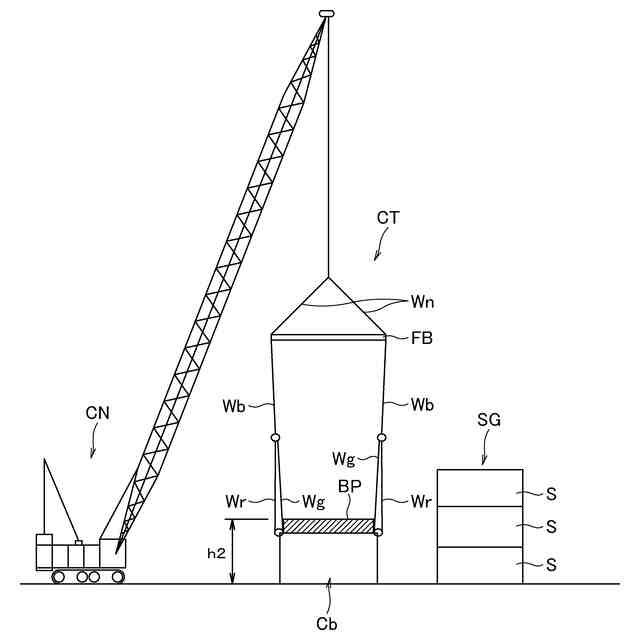

（ｂ）前記枠体をクレーンによって吊り上げることにより、前記養生袋の開口部を下に向けた状態で前記枠体の下方に前記複数本の吊り部材を介して前記養生袋を吊り上げる過程と、

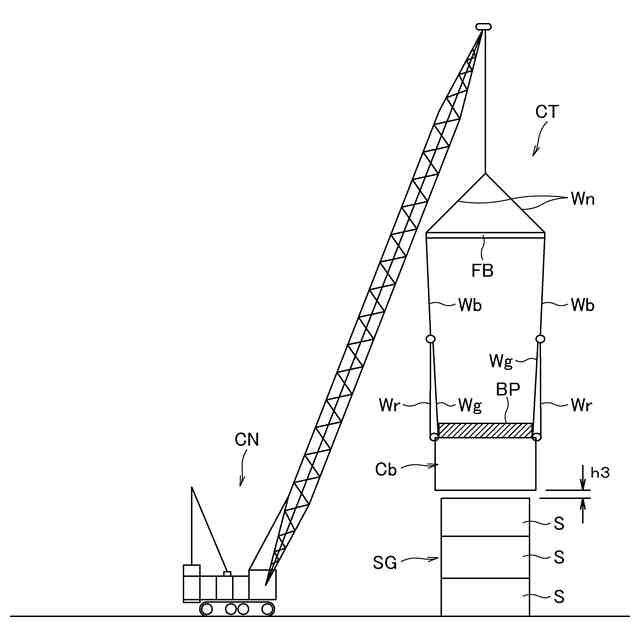

（ｃ）前記クレーンによって前記積層コンクリート集合体の直上に前記養生袋を移動する過程と、

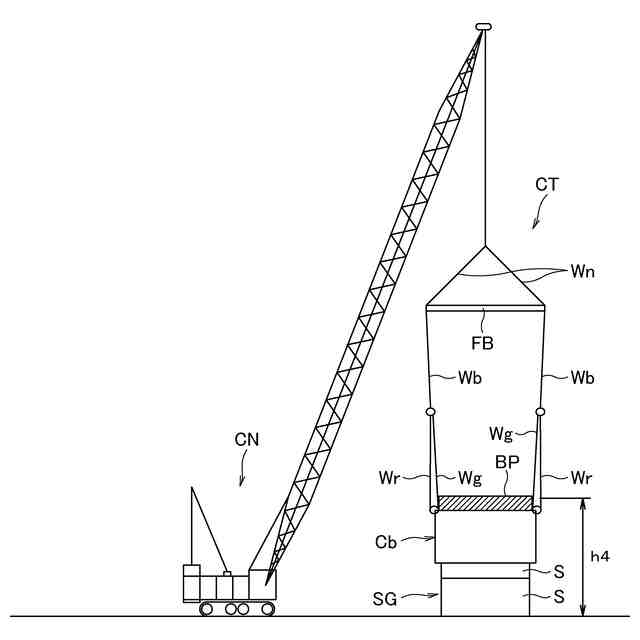

（ｄ）前記クレーンによって前記枠体を下降させることにより、前記積層コンクリート集合体に前記養生袋を被せる過程と、
を有し、
前記（ａ）～（ｃ）過程において複数本の前記吊り部材の各々は、前記枠体に第１の取付金具を介して一端が接続されている第１の吊りワイヤと、前記第１の吊りワイヤの他端に接続されている連結部と、前記連結部に第２の取付金具を介して着脱自在の状態で一端が接続されているとともに、前記養生袋の前記底面部の角部に他端が接続されている第２の吊りワイヤと、前記連結部に一端が接続されているとともに、前記第２の吊りワイヤの他端が接続された前記底面部の角部の延長線上に位置する前記裾部の角部に第３の取付金具を介して着脱自在の状態で他端が接続されている第３の吊りワイヤとを備えており、
前記（ｂ）および前記（ｃ）過程において前記養生袋は、該養生袋の裾部が外側に折り曲げられ、該裾部の高さが前記養生袋の前記底面部の高さより下に位置するように捲れ上げられており、

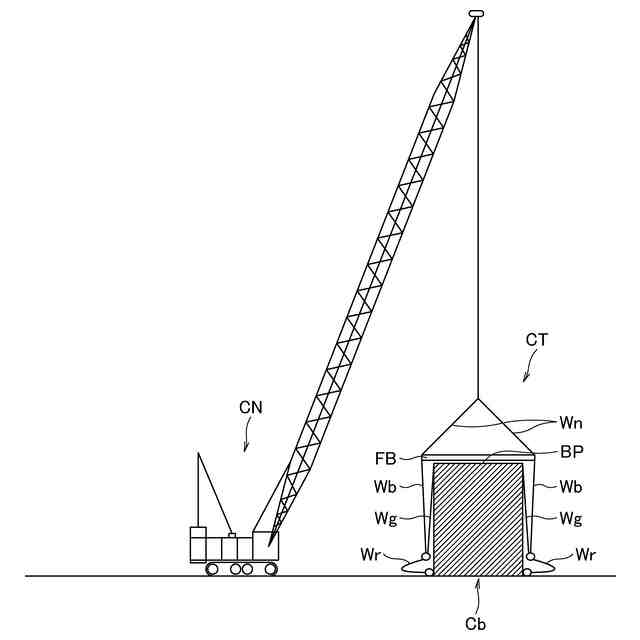

前記（ｄ）過程においては、前記第２の吊りワイヤの一端の前記第２の取付金具が下がりきったら前記枠体の下降を止め、前記第２の吊りワイヤの一端の前記第２の取付金具を前記連結部から外すとともに、前記第３の吊りワイヤの他端の前記第３の取付金具を前記養生袋の前記裾部の角部から外すことにより、前記養生袋を前記積層コンクリート集合体に被せることを特徴とする積層コンクリート集合体の養生方法。
続きを表示（約 580 文字）【請求項２】
前記（ｄ）過程において、前記第２の取付金具が下がりきったときの前記連結部から前記養生袋の底面部までの長さが、地面から予め決められた高さに位置する作業高さを前記養生袋の深さから引いたときの長さと同等またはそれより長くなるように、前記第２の吊りワイヤの長さを設定したことを特徴とする請求項１記載の積層コンクリート集合体の養生方法。
【請求項３】
前記作業高さは、１ｍ以上、２ｍ未満であることを特徴とする請求項２記載の積層コンクリート集合体の養生方法。
【請求項４】
前記第１の吊りワイヤの長さは、前記第２の吊りワイヤの長さより長いことを特徴とする請求項２記載の積層コンクリート集合体の養生方法。
【請求項５】
前記第３の吊りワイヤの長さは、前記第２の吊りワイヤの長さと同等またはそれより長いことを特徴とする請求項２記載の積層コンクリート集合体の養生方法。
【請求項６】
前記養生袋の前記底面部の外周に、該養生袋の形状を維持するためのエアチューブを設けたことを特徴とする請求項１記載の積層コンクリート集合体の養生方法。
【請求項７】
前記コンクリートがトンネル覆工用のセグメントであることを特徴とする請求項１～６のいずれか一項に記載の積層コンクリート集合体の養生方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層コンクリート集合体の養生方法に関し、例えば、シールド工事におけるトンネル覆工部材であるセグメント等のようなプレキャストコンクリートを山積みにした状態で養生するときの養生方法に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
セグメントは、型枠へのコンクリートの打設後、養生しながら数日経過後に型枠から取り外し、水中養生を行い、その後、仮設置場に運搬して保管する。仮設置場においては気中養生を行うが、気中養生を行うとコンクリート面が乾燥して、ひび割れの発生原因となってしまうので、乾燥を防止する観点から養生袋をセグメントに被せてコンクリート面の湿潤を確保した状態で養生を行う場合がある。
【０００３】
このようなコンクリートの養生方法については、例えば、特許文献１に記載があり、型枠から取り出した後の湿潤状態にあるコンクリート打設面にラップフィルムを装着し、所定期間養生するコンクリートの養生方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－３３５５８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、大型のセグメントに既成の養生袋を被せる場合、既成の養生袋が小さいので、１つのセグメント毎に養生袋を被せなければならず、手間と時間とがかかる面倒な作業となっている。一方、複数個の大型のセグメントを山積みにし、その山積みにされた大型のセグメントの集合体に大きな養生袋を被せる場合は、１つのセグメント毎に養生袋を被せる場合よりは手間と時間とを削減することができるものの、複数個の大型のセグメントを山積みにしているので高所での作業が必要となり、安全性を考慮して作業を進める関係上、手間と時間とがかかる困難な作業になってしまう、という課題がある。
【０００６】
本発明は、上述の技術的背景からなされたものであって、積層コンクリート集合体に養生袋を被せる作業を簡単化することができる技術を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、請求項１に記載の本発明の積層コンクリート集合体の養生方法は、（ａ）複数個のコンクリートを高さ方向に積み重ねることにより構成された積層コンクリート集合体の全体を覆う深さを有し、直方体形状で開口部および該開口部の反対側に位置する底面部を有する養生袋と、前記養生袋より平面視での寸法が大きい枠体と、前記枠体の下方に前記養生袋を吊った状態で支持する複数本の吊り部材とを有する養生用具を前記積層コンクリート集合体の仮設置場に運び込む過程と、（ｂ）前記枠体をクレーンによって吊り上げることにより、前記養生袋の開口部を下に向けた状態で前記枠体の下方に前記複数本の吊り部材を介して前記養生袋を吊り上げる過程と、（ｃ）前記クレーンによって前記積層コンクリート集合体の直上に前記養生袋を移動する過程と、（ｄ）前記クレーンによって前記枠体を下降させることにより、前記積層コンクリート集合体に前記養生袋を被せる過程と、を有し、前記（ａ）～（ｃ）過程において複数本の前記吊り部材の各々は、前記枠体に第１の取付金具を介して一端が接続されている第１の吊りワイヤと、前記第１の吊りワイヤの他端に接続されている連結部と、前記連結部に第２の取付金具を介して着脱自在の状態で一端が接続されているとともに、前記養生袋の前記底面部の角部に他端が接続されている第２の吊りワイヤと、前記連結部に一端が接続されているとともに、前記第２の吊りワイヤの他端が接続された前記底面部の角部の延長線上に位置する前記裾部の角部に第３の取付金具を介して着脱自在の状態で他端が接続されている第３の吊りワイヤとを備えており、前記（ｂ）および前記（ｃ）過程において前記養生袋は、該養生袋の裾部が外側に折り曲げられ、該裾部の高さが前記養生袋の前記底面部の高さより下に位置するように捲れ上げられており、前記（ｄ）過程においては、前記第２の吊りワイヤの一端の前記第２の取付金具が下がりきったら前記枠体の下降を止め、前記第２の吊りワイヤの一端の前記第２の取付金具を前記連結部から外すとともに、前記第３の吊りワイヤの他端の前記第３の取付金具を前記養生袋の前記裾部の角部から外すことにより、前記養生袋を前記積層コンクリート集合体に被せることを特徴とする。
【０００８】
請求項２に記載の本発明の積層コンクリート集合体の養生方法は、上記請求項１に記載の発明において、前記（ｄ）過程において、前記第２の取付金具が下がりきったときの前記連結部から前記養生袋の底面部までの長さが、地面から予め決められた高さに位置する作業高さを前記養生袋の深さから引いたときの長さと同等またはそれより長くなるように、前記第２の吊りワイヤの長さを設定したことを特徴とする。
【０００９】
請求項３に記載の本発明の積層コンクリート集合体の養生方法は、上記請求項２に記載の発明において、前記作業高さは、１ｍ以上、２ｍ未満であることを特徴とする。
【００１０】
請求項４に記載の本発明の積層コンクリート集合体の養生方法は、上記請求項２に記載の発明において、前記第１の吊りワイヤの長さは、前記第２の吊りワイヤの長さより長いことを特徴とする。
（【００１１】以降は省略されています）
