発明の名称施工管理方法
出願人株式会社奥村組,株式会社DTSインサイト
代理人弁理士法人翔和国際特許事務所
主分類G06Q 50/08 20120101AFI20251002BHJP(計算;計数)
要約【課題】建築物の施工の進捗状況を把握する施工管理方法を提供する。
【解決手段】方法は、建築現場、周辺の地形、周辺に存在している建築物の測量データに基づいて、地形及び建築物を三次元モデル化し、三次元モデルに基づいて建築現場全体の三次元モデルデータを作成し、建築現場にて行われる工事の工事計画データを取得し、工事計画データ、三次元モデルデータ、建築現場において用いられる建設機械の三次元モデルに基づいて、シミュレーション現場モデルを生成し、建築現場の実際の外観を計測する計測機器から、建築現場の現実の外観を表す外観データを取得し、シミュレーション現場モデルおよび外観データを所定の表示装置に表示し、外観データ及びシミュレーション現場モデルを比較して差分を表示し、差分に応じた作業工程の変更を受け付け、作業工程の変更を加味して、再シミュレーション現場モデルを生成する。
【選択図】図10A
特許請求の範囲【請求項１】
建築現場およびその周辺の地形、並びに前記建築現場およびその周辺に存在している建築物を測量して得られる測量データに基づいて前記地形および前記建築物を三次元モデル化し、さらに、前記地形および前記建築物の三次元モデルに基づいて前記建築現場全体の三次元モデルデータを作成する三次元モデルデータ作成ステップと、
前記建築現場にて行われる工事の工事計画データを取得する工事計画データ取得ステップと、
前記工事計画データ、前記三次元モデルデータ、および前記建築現場において用いられる建設機械の三次元モデルに基づいて、指定された時点における前記建築現場の状態をシミュレートし、シミュレーション現場モデルを生成するシミュレーション現場モデル生成ステップと、
前記建築現場の実際の外観を計測する計測機器から、前記建築現場の現実の外観を表す外観データを取得する外観データ取得ステップと、
前記シミュレーション現場モデルおよび前記外観データを所定の表示装置に表示する表示制御ステップと、
前記外観データおよび前記シミュレーション現場モデルを比較して差分を表示させる差分表示制御ステップと、
前記差分に応じた作業工程の変更を受け付ける受付ステップと、
前記作業工程の変更を加味して、前記建築現場の状態を再シミュレーションし、再シミュレーション現場モデルを生成する再シミュレーション現場モデル生成ステップと、
を含む施工管理方法。
続きを表示（約 480 文字）【請求項２】
前記外観データと前記再シミュレーション現場モデルとを並べて表示させる並列表示ステップをさらに含む、請求項１に記載の施工管理方法。
【請求項３】
前記外観データと前記再シミュレーション現場モデルとを、重ねて又は切り替えて表示させる重畳切替表示ステップをさらに含む、請求項１に記載の施工管理方法。
【請求項４】
前記再シミュレーション現場モデルを表示させるとともに、前記建築現場で行われる工事の情報である工事情報、前記建築現場に搬入される機材の情報である機材情報、前記建築現場で作業を行う人員の情報である人員情報、前記建築現場で行われる作業の情報である作業情報、前記建築現場の気象情報、前記建築現場の警報情報、および前記建築現場の環境情報の少なくともいずれかをさらに表示させる情報表示ステップをさらに含む、請求項１～３の何れか一項に記載の施工管理方法。
【請求項５】
前記計測機器は、三次元スキャナおよび撮像機器の少なくともいずれかである、請求項１～３の何れか一項に記載の施工管理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、施工管理方法に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
上記技術分野において、特許文献１には、マンションの住戸の間取りや階数等のデータと、当該マンションが所在する都市の地形等のデータとに基づいて、当該住戸における日照状況や、当該住戸から眺望のシミュレーション画像を生成することが開示されている（同文献の段落〔００３６〕～〔００４６〕等参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１４９０４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に記載の技術では、住環境のシミュレーションを行うことはできるものの、例えば建築物の施工の進捗状況を把握することはできず、建築物の施工管理を行うことはできなかった。
【課題を解決するための手段】
【０００５】
上記目的を達成するため、本発明に係る施工管理方法は、
建築現場およびその周辺の地形、並びに前記建築現場およびその周辺に存在している建築物を測量して得られる測量データに基づいて前記地形および前記建築物を三次元モデル化し、さらに、前記地形および前記建築物の三次元モデルに基づいて前記建築現場全体の三次元モデルデータを作成する三次元モデルデータ作成ステップと、
前記建築現場にて行われる工事の工事計画データを取得する工事計画データ取得ステップと、
前記工事計画データ、前記三次元モデルデータ、および前記建築現場において用いられる建設機械の三次元モデルに基づいて、指定された時点における前記建築現場の状態をシミュレートし、シミュレーション現場モデルを生成するシミュレーション現場モデル生成ステップと、
前記建築現場の実際の外観を計測する計測機器から、前記建築現場の現実の外観を表す外観データを取得する外観データ取得ステップと、
前記シミュレーション現場モデルおよび前記外観データを所定の表示装置に表示する表示制御ステップと、
前記外観データおよび前記シミュレーション現場モデルを比較して差分を表示させる差分表示制御ステップと、
前記差分に応じた作業工程の変更を受け付ける受付ステップと、
前記作業工程の変更を加味して、前記建築現場の状態を再シミュレーションし、再シミュレーション現場モデルを生成する再シミュレーション現場モデル生成ステップと、
を含む。
【発明の効果】
【０００６】
本発明によれば建築物の施工管理を行うことができる。
【図面の簡単な説明】
【０００７】
本発明の第１実施形態に係る施工管理方法を実施するための装置の動作の概要を説明するための図である。

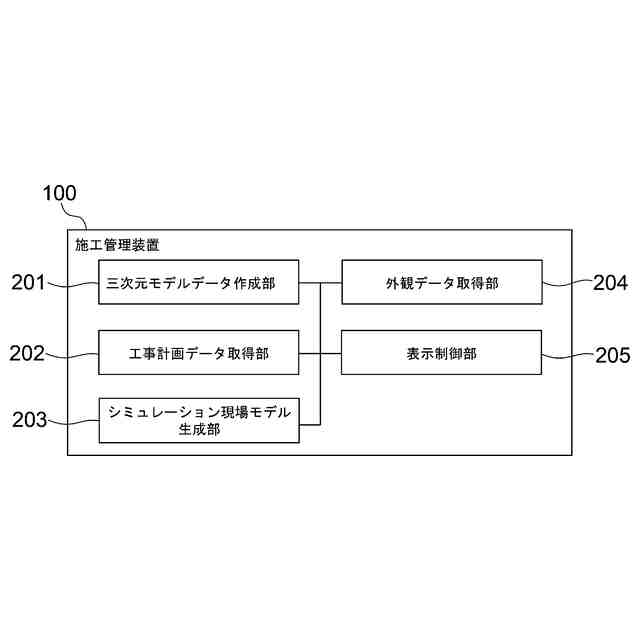

本発明の第１実施形態に係る施工管理方法を実施するための装置の構成を説明するためのブロック図である。
本発明の第１実施形態に係る施工管理方法を実施するための装置によって表示される画面の一例を示す図である。
本発明の第１実施形態に係る施工管理方法を実施するための装置によって表示される画面の一例を示す図である。
本発明の第１実施形態に係る施工管理方法を実施するための装置によって表示される画面の一例を示す図である。
本発明の第１実施形態に係る施工管理方法を実施するための装置によって表示される画面の一例を示す図である。
本発明の第１実施形態に係る施工管理方法を実施するための装置によって表示される画面の一例を示す図である。
本発明の第１実施形態に係る施工管理方法を実施するための装置が有する工事計画情報テーブルの一例を説明するための図である。
本発明の第１実施形態に係る施工管理方法を実施するための装置のハードウェア構成を説明するための図である。
本発明の第１実施形態に係る施工管理方法を実施するための装置の処理手順を説明するためのフローチャートである。
本発明の第２実施形態に係る施工管理方法を実施するための装置の構成を説明するためのブロック図である。
本発明の第２実施形態に係る施工管理方法を実施するための装置によって表示される画面の一例を示す図である。
本発明の第２実施形態に係る施工管理方法を実施するための装置のハードウェア構成を説明するための図である。
本発明の第２実施形態に係る施工管理方法を実施するための装置の処理手順を説明するためのフローチャートである。
本発明の第３実施形態に係る施工管理方法を実施するための装置の構成を説明するためのブロック図である。
本発明の第３実施形態に係る施工管理方法を実施するための装置の再シミュレーション現場モデル生成部の動作を説明するための図である。
本発明の第３実施形態に係る施工管理方法を実施するための装置によって表示される画面の一例を示す図である。
本発明の第３実施形態に係る施工管理方法を実施するための装置の処理手順を説明するためのフローチャートである。
本発明の第３実施形態に係る施工管理方法を実施するための装置におけるシミュレーション現場モデルおよび外観データの表示処理の処理手順を説明するためのフローチャートである。
【発明を実施するための形態】
【０００８】
以下に、本発明を実施するための形態について、図面を参照して、例示的に詳しく説明する。ただし、以下の実施形態に記載されている、構成、数値、処理の流れ、機能要素などは一例に過ぎず、その変形や変更は自由であって、本発明の技術範囲を以下の記載に限定する趣旨のものではない。
【０００９】
［第１実施形態］
本発明の第１実施形態に係る施工管理装置１００について、図１～図５を用いて説明する。図１を参照しながら、施工管理装置１００による建築物の施工管理の概要について説明する。施工管理装置１００は、指定された時点における建築現場１１０の施工の進捗状況を表すシミュレーション現場モデル１２０と、建築現場１１０の現実の外観を表す外観データ１３０とをディスプレイ１４０に表示させる装置である。施工管理装置１００は、例えばビル１５０の施工管理に用いられる。なお、施工管理装置１００によって施工管理する建築物はビルに限られず、例えば、住宅、スポーツ施設、道路、橋、港湾施設、ダム、飛行場等であってもよい。
【００１０】
まず、施工管理装置１００は、建築現場１１０およびその周辺の地形１１１、並びに建築現場およびその周辺に存在している建築物１１２の測量データ１１３に基づいて、建築現場１１０全体を三次元モデル化した三次元モデルデータ１２１を作成する。測量データ１１３は、建築現場１１０において施工が開始されるよりも前に測量されたものである。つまり三次元モデルデータ１２１は、施工開始前の建築現場１１０を三次元モデル化したものである。
