特許ウォッチ

公開番号2025151243
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052573
出願日2024-03-27
発明の名称PCa庇パネル部材の取付け施工方法
出願人株式会社奥村組
代理人弁理士法人翔和国際特許事務所
主分類E04G 21/14 20060101AFI20251002BHJP(建築物)
要約【課題】PCa庇パネル部材を、無支保工・無足場の状態で、建物の所定の高さ位置に容易に設置できるようにするPCa庇パネル部材の取付け施工方法を提供する。

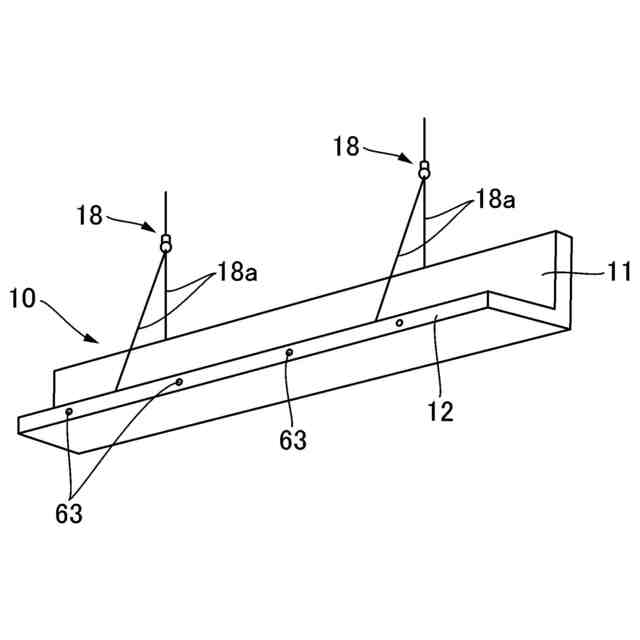

【解決手段】玉掛けワイヤー部材18を用いて吊り上げられたPCa庇パネル部材10を、建物50の骨組み構造体53aにおける取付け位置に搬送して、外壁部パネル部11に設けれられた上部係合金物13を、屋内側からの作業によって、骨組み構造体53aの被係止部55に係止して、PCa庇パネル部材10を仮固定する工程と、仮固定されたPCa庇パネル部材10の庇パネル部12を足場とした作業によって、玉掛けワイヤー部材18を張出し先端部分から取り外す取外し工程と、外壁部パネル部11の建ちの調整を行った後に、上部係合金物13及び下部係合金物14を固定する本固定工程とを含んでいる。
【選択図】図7
特許請求の範囲【請求項１】
建物の外壁部分に組み込んで取り付けられる、プレキャスコンクリート製のＰＣａ庇パネル部材を、地盤面から立設する仮設支保工及び仮設足場を用いることなく、無支保工・無足場の状態で所定の高さ位置に取付け可能とする、ＰＣａ庇パネル部材の取付け施工方法であって、
前記ＰＣａ庇パネル部材は、建物の外壁部分に沿って配置される外壁部パネル部と、該外壁部パネル部から、横方向外側に向けて張り出した庇パネル部とを含んで構成されていると共に、前記外壁部パネル部における前記庇パネル部とは反対の背面側には、上端部分及び下端部分に、建物の骨組み構造体に係合される上部係合金物及び下部係合金物が、各々取り付けられており、
一方の端部が前記外壁部パネル部の上端部分に係止されると共に、他方の端部が前記庇パネル部の張出し先端部分に係止される一対のワイヤー材からなる、複数の玉掛けワイヤー部材を用いて、吊上げ用の重機により吊り上げられた前記ＰＣａ庇パネル部材を、建物の骨組み構造体における当該ＰＣａ庇パネル部材の取付け位置に搬送して、前記外壁部パネル部の上部に設けれられた前記上部係合金物を、建物の屋内側からの作業員による作業によって、前記骨組み構造体の被係止部に係止して、前記ＰＣａ庇パネル部材を仮固定する仮固定工程と、
仮固定された前記ＰＣａ庇パネル部材の前記庇パネル部を足場とした作業員による作業によって、前記玉掛けワイヤー部材の前記ワイヤー材を、少なくとも前記庇パネル部の張出し先端部分から取り外すワイヤー取外し工程と、
前記外壁部パネル部の建ちの調整を行った後に、前記上部係合金物を、前記下部係合金物と共に、前記骨組み構造体の被係止部に係止して固定する本固定工程とを含んでいるＰＣａ庇パネル部材の取付け施工方法。
続きを表示（約 560 文字）【請求項２】
前記下端部係合金物は、締着位置を調整可能なインサート金物を含んで構成されている請求項１記載のＰＣａ庇パネル部材の取付け施工方法。
【請求項３】
前記本固定工程における前記外壁部パネル部の建ちの調整は、建物の下階の屋内側に設置された作業台を足場とした作業員による作業によって、実施されるようになっている請求項２記載のＰＣａ庇パネル部材の取付け施工方法。
【請求項４】
前記ワイヤー取外し工程又は前記本固定工程は、屋内側に設けられた安全柵等の安全設備に墜落制止用具を係止した作業員による作業によって、実施されるようになっている請求項１又は２記載のＰＣａ庇パネル部材の取付け施工方法。
【請求項５】
前記外壁部パネル部に取り付けれられた前記上部係合金物が係止される、前記骨組み構造体の前記被係止部が、外側に張り出すようにして前記骨組み構造体に一体とし固定された支持ブラケットに設けられている請求項１又は２記載のＰＣａ庇パネル部材の取付け施工方法。
【請求項６】
前記ＰＣａ庇パネル部材は、Ｌ字形の断面形状、又はＴ字形の断面形状を備えると共に、横方向に相当の長さを有するパネル部材となっている請求項１又は２記載のＰＣａ庇パネル部材の取付け施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＰＣａ庇パネル部材の取付け施工方法に関し、特に、建物の外壁部分に組み込んで取り付けられる、プレキャスコンクリート製のＰＣａ庇パネル部材を、無支保工・無足場の状態で所定の高さ位置に取付け可能とする、ＰＣａ庇パネル部材の取付け施工方法に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
例えば鉄筋コンクリート造の建物を構築する際に、コンクリートによる外壁部分から張り出すようにして、庇部が設けられることがある。また、コンクリートによる外壁部分から外側に張り出す庇部を、現場打ちコンクリートによって外壁部分と一体として形成する作業は、庇部が、片持ち状に張り出した部分となっているため、例えば建物の上階の外壁部分などの、相当の高さ位置に設ける必要がある場合には、コンクリートを打設するための型枠を組み付けたり、型枠を支持する支保工を設置したりするのに、多くの手間を要することになる。
【０００３】
このようなことから、コンクリート製の庇部を、予め工場等において、プレキヤストコンクリート製品（ＰＣａ庇）として製造しておき、建物の構築現場において、コンクリートによる外壁部分から張り出すようにして、製造したＰＣａ庇を接合することで、庇部を設ける技術も開発されている（例えば、特許文献１参照）。特許文献１に記載のコンクリート接合構造では、建物の外壁部分に設けられた現場打ちコンクリートによる梁の側面から外側に張り出すようにして形成された、上側支圧面及び下側支圧面による接合凹部に、ＰＣａ庇の基端部を挿入して接合するようになっており、ＰＣａ庇の自重や、ＰＣａ庇が外部から受ける荷重によって接合凹部に発生する曲げモーメントを、接合凹部の上側支圧面及び下側支圧面が支圧を介して梁に伝達することで、張り出したＰＣａ庇を支持するようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－８４８８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のコンクリート接合構造では、ＰＣａ庇の張り出し長さを大きくすると、接合凹部の上側支圧面及び下側支圧面に負荷される曲げモーメントが大きくなって、安定した状態でＰＣａ庇を支持することが困難になると考えられることから、本願出願人は、庇部を備えるプレキヤストコンクリート製品として、好ましくは外壁部パネル部と、外壁部パネル部から横方向外側に向けて張り出した庇パネル部と備える、例えばＬ字形の断面形状やＴ字形の断面形状のＰＣａ庇パネル部材を製造し、建物の構築現場においては、１階の天井部分の骨組み構造体の外側端部や、これよりも上階の天井部分の骨組み構造体の外側端部に、外壁部パネル部を接合することによって、ＰＣａ庇パネル部材をこれらの骨組み構造体に支持させることで、より安定した状態で、庇パネル部による、相当の張り出し長さの庇部を設けることを可能にする技術を提案している。
【０００６】
一方、外壁部パネル部と庇パネル部とを備える例えばＬ字形の断面形状やＴ字形の断面形状を有するＰＣａ庇パネル部材を用いて、建物の構築現場で庇部を設置する場合、庇パネル部の張り出し長さが大きくなると、設置時にＰＣａ庇パネル部材を支保工等によって下方から支持する必要を生じることになるが、隣接する各種の設備構造物等の設置物との関係や、別発注の外構工事等との関係で、建築する建物の周囲の地盤面から仮設の支保工を立設させり、仮設の足場を設置したりすることが困難な作業現場では、このようなＰＣａ庇パネル部材は、無支保工・無足場の状態で、建物の所定の高さ位置に設置しなければならなくなる。
【０００７】

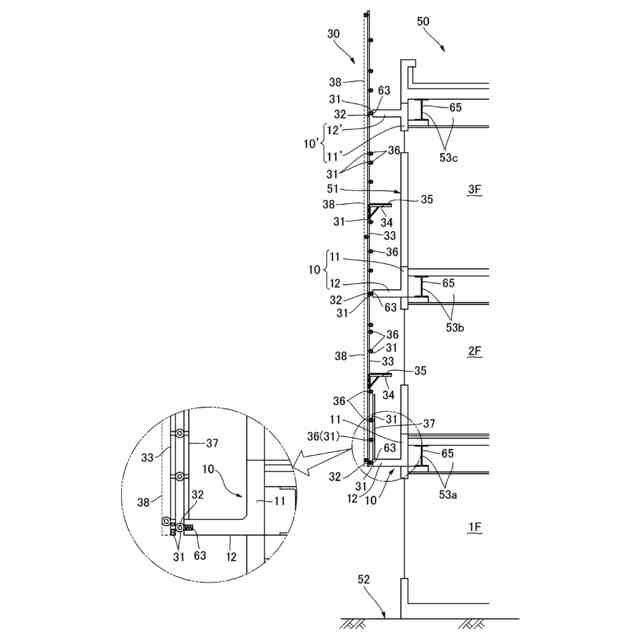

また、外壁部パネル部と庇パネル部とを備える例えばＬ字形の断面形状やＴ字形の断面形状を有するＰＣａ庇パネル部材を、無支保工・無足場の状態で、建築する建物の所定の高さ位置に設置することが可能であれば、無支保工・無足場で設置されたＰＣａ庇パネル部材の庇パネル部を利用して、建物の上階部分を構築するための仮設の足場を組み立てることが可能になると考えられる。
【０００８】
本発明は、外壁部パネル部と庇パネル部とを備えるＰＣａ庇パネル部材を、無支保工・無足場の状態で、建築する建物の所定の高さ位置に容易に設置することを可能にする、ＰＣａ庇パネル部材の取付け施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は、建物の外壁部分に組み込んで取り付けられる、プレキャスコンクリート製のＰＣａ庇パネル部材を、地盤面から立設する仮設の支保工及び仮設の足場を用いることなく、無支保工・無足場の状態で所定の高さ位置に取付け可能とする、ＰＣａ庇パネル部材の取付け施工方法であって、前記ＰＣａ庇パネル部材は、建物の外壁部分に沿って配置される外壁部パネル部と、該外壁部パネル部から、横方向外側に向けて張り出した庇パネル部とを含んで構成されていると共に、前記外壁部パネル部における前記庇パネル部とは反対の背面側には、上部及び下部に、建物の骨組み構造体に係合される上部係合金物及び下部係合金物が、各々取り付けられており、一方の端部が前記外壁部パネル部の上端部分に係止されると共に、他方の端部が前記庇パネル部の張出し先端部分に係止される一対のワイヤー材からなる、複数の玉掛けワイヤー部材を用いて、吊上げ用の重機により吊り上げられた前記ＰＣａ庇パネル部材を、建物の骨組み構造体における当該ＰＣａ庇パネル部材の取付け位置に搬送して、前記外壁部パネル部の上部に設けれられた前記上部係合金物を、建物の屋内側からの作業員による作業によって、前記骨組み構造体の被係止部に係止して、前記ＰＣａ庇パネル部材を仮固定する仮固定工程と、仮固定された前記ＰＣａ庇パネル部材の前記庇パネル部を足場とした作業員による作業によって、前記玉掛けワイヤー部材の前記ワイヤー材を、少なくとも前記庇パネル部の張出し先端部分から取り外すワイヤー取外し工程と、前記外壁部パネル部の建ちの調整を行った後に、前記上部係合金物を、前記下部係合金物と共に、前記骨組み構造体の被係止部に係止して固定する本固定工程とを含んでいるＰＣａ庇パネル部材の取付け施工方法を提供することにより、上記目的を達成したものである。
【００１０】
そして、本発明のＰＣａ庇パネル部材の取付け施工方法は、前記下部係合金物が、締着位置を調整可能なインサート金物を含んで構成されていることが好ましい。
（【００１１】以降は省略されています）
