公開番号2025039080
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2023145917
出願日2023-09-08
発明の名称高温炉
出願人株式会社デンケン
代理人個人,個人,個人
主分類C21D 1/00 20060101AFI20250313BHJP(鉄冶金)
要約【課題】新規な高温炉1を提供する。

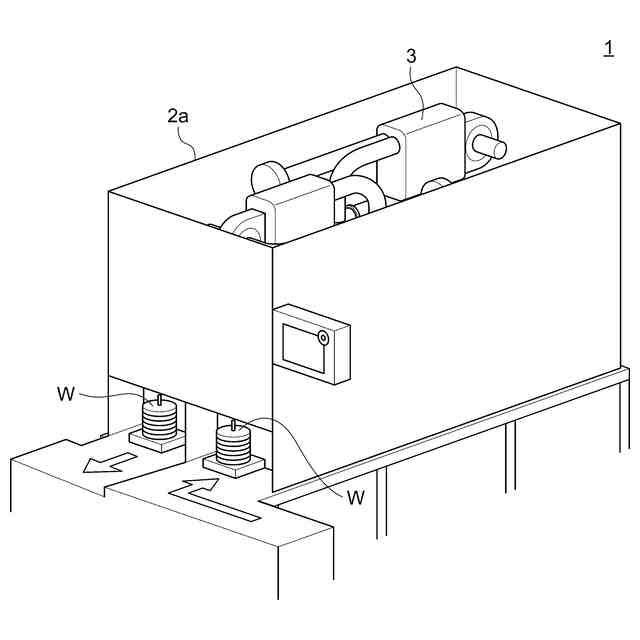

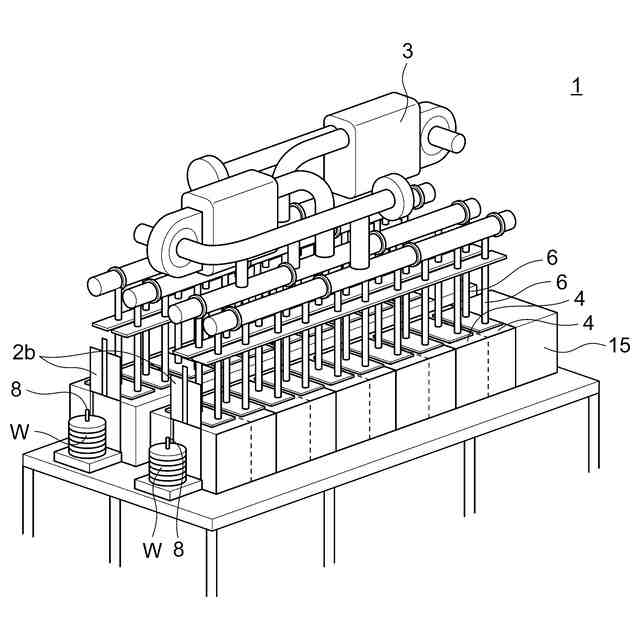

【解決手段】高温炉1内の雰囲気を加熱循環させるための熱風生成器3と、ワークWを載置させながら移動させる複数のステーション4と、が設けられている。ステーション4はそれぞれ、ワークWを左右から加熱する第1ヒータ5と、ワークWを上下から加熱する第2ヒータ6とを含む。

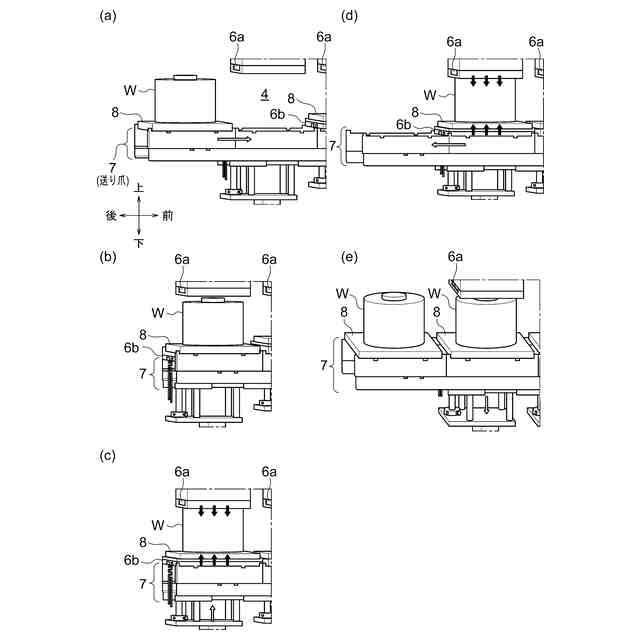

【選択図】図3
特許請求の範囲【請求項１】
炉内雰囲気を加熱循環させるための熱風生成器と、
ワークを載置させながら移動させる複数のステーションと、
を備え、
前記ステーションがそれぞれ、ワークを左右から加熱する第１ヒータと、ワークを上下から加熱する第２ヒータとを含む、高温炉。
続きを表示（約 740 文字）【請求項２】
前記第２ヒータのうちの一つが、ワークに接触して加熱する、請求項１記載の高温炉。
【請求項３】
前記第２ヒータは、ワークに上下から接触して加熱する、請求項１記載の高温炉。
【請求項４】
前記第１ヒータはセラミックヒータであり、前記第２ヒータはカートリッジヒータである、請求項１～３のいずれか一項に記載の高温炉。
【請求項５】
前記ステーションは載置部を含み、
前記載置部はワークを前方に移動させて前記各ステーションにおける移動のサイクル動作を可能にする、請求項１記載の高温炉。
【請求項６】

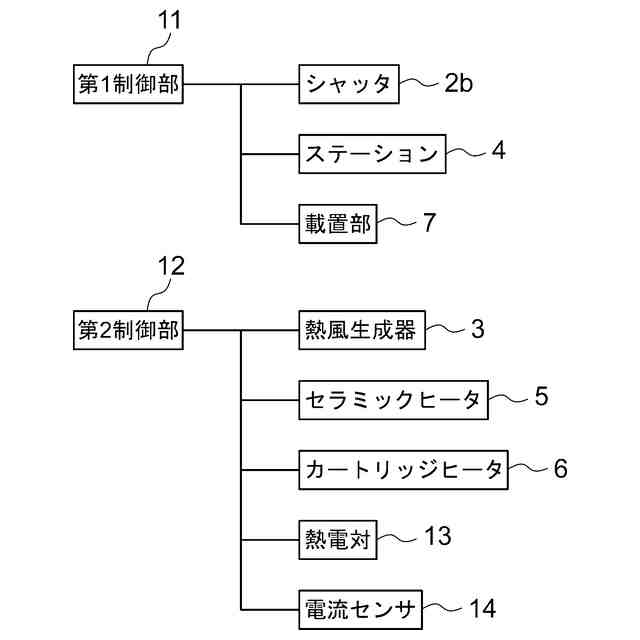

前記高温炉の動作制御を行う第１制御部と、
前記高温炉の温度制御を行う第２制御部と、
をさらに備えた、請求項１記載の高温炉。
【請求項７】

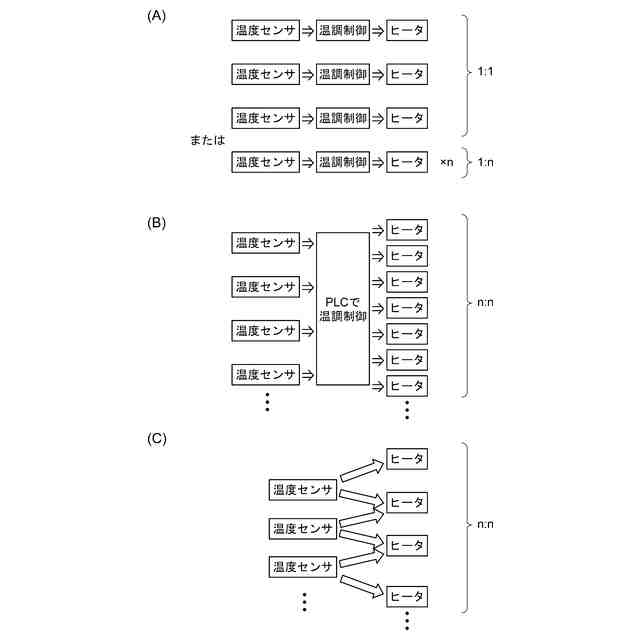

前記第２制御部がＰＬＣであり、複数の温度センサと、複数の前記第１ヒータおよび複数の前記第２ヒータとの様々な組み合わせによる集中温調制御を可能にするものである、請求項６記載の高温炉。
【請求項８】
電流センサにより前記第１ヒータまたは前記第２ヒータの動力線の断線を検知すると、前記第２制御部は前記第１ヒータおよび前記第２ヒータを停止する、請求項６記載の高温炉。
【請求項９】
前記サイクル動作を実施できないと判断されたときに、ワークを保温する保温モードに設定される、請求項６記載の高温炉。
【請求項１０】
前記第２ヒータが搭載されるエアシリンダをさらに備え、
前記エアシリンダにより、ワークが上下に移動する、請求項１記載の高温炉。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、高温炉に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ワークを熱処理する連続炉として特許文献１に記載のようなハイブリッド型の連続焼戻し用熱処理機が知られている。特許文献１の熱処理機は、金属のワークを搬送する搬送経路と、ワークを所定の目標温度まで昇温させる遠赤外線照射装置および外気温よりも高い温度の温風を吹付ける温風吹出し装置を含む昇温ゾーンと、ワークに外気温よりも高い温度の温風を吹付ける温風吹出し装置を含み、昇温されたワークを目標温度に維持する保温ゾーンとを備え、昇温ゾーンにおいて、温風吹出し装置及び遠赤外線照射装置は、互いに搬送経路を挟んで配置されている。このような熱処理機を含む熱処理ラインでは、ワークに対する焼入、焼戻、冷却などの一連の処理が連続的に行われる。
【先行技術文献】
【特許文献】
【０００３】
特許第５１２９２４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般に、特許文献１に記載のようなワークに対して熱処理を行う加熱炉では、ヒータをワークに直接接触させて加熱しない。また、連続炉においてワークはコンベアで搬送されていくが、製造ライン全体が異常時などに一時的に停止することがある。その際、ワークは冷え過ぎてもいけないし、温められ過ぎてもいけない。このようなワークは廃棄されてしまうこともある。通常製造ラインは大気雰囲気であるため、真空炉とは違い、雰囲気温度を短時間だけ保持することは難しい。電磁鋼板などの繊細なワークの場合、炉を止めて、再度火を入れることが望ましい。しかし、炉の再立ち上げには時間とコストがかかるという課題がある。また、電装部品が多数ある製造ラインにおいては、できるかぎり熱影響を受けたくないという課題がある。
【０００５】
本開示はこのような点を考慮してなされたものであり、新規な高温炉を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の高温炉は、
炉内雰囲気を加熱循環させるための熱風生成器と、
ワークを載置させながら移動させる複数のステーションと、
を備え、

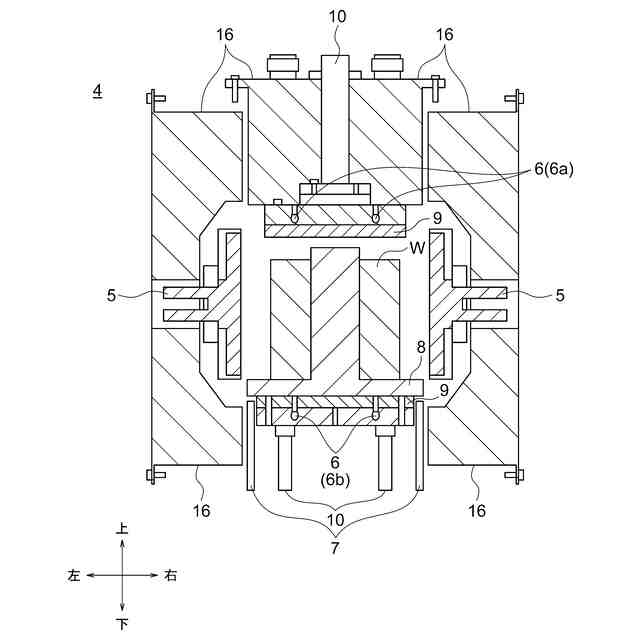

前記ステーションがそれぞれ、ワークを左右から加熱する第１ヒータと、ワークを上下から加熱する第２ヒータとを含むことを特徴とする。
【０００７】
本開示の高温炉において、
前記第２ヒータのうちの一つが、ワークに接触して加熱してもよい。また、前記第２ヒータは、ワークに上下から接触して加熱してもよい。
【０００８】
本開示の高温炉において、
前記第１ヒータはセラミックヒータであり、前記第２ヒータはカートリッジヒータであってもよい。
【０００９】
本開示の高温炉は、
前記ステーションは載置部を含み、

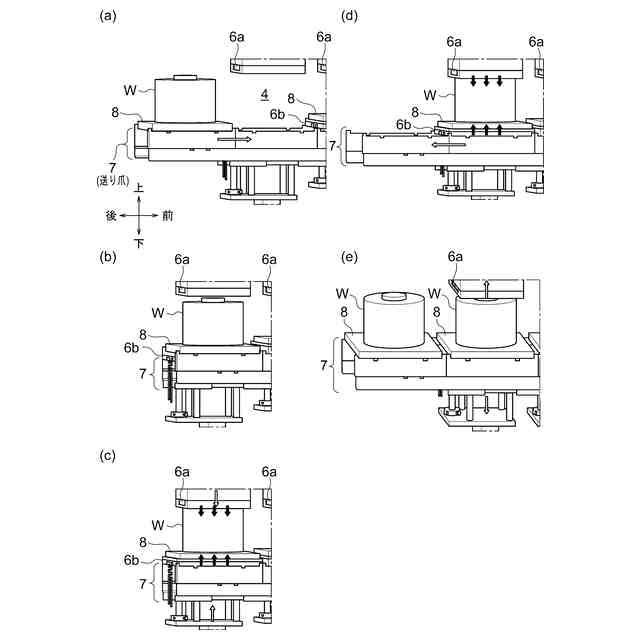

前記載置部はワークを前方に移動させて前記各ステーションにおける移動のサイクル動作を可能にするものでもよい。
【００１０】
本開示の高温炉は、
前記高温炉の動作制御を行う第１制御部と、
前記高温炉の温度制御を行う第２制御部と、
をさらに備えてもよい。
（【００１１】以降は省略されています）
