公開番号2025073674
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184655
出願日2023-10-27
発明の名称連続式熱処理炉
出願人中外炉工業株式会社
代理人個人
主分類C21D 9/56 20060101AFI20250502BHJP(鉄冶金)
要約【課題】長尺状の金属ストリップを炉内で走行させ、燃焼装置により炉内において燃料を燃焼させて金属ストリップを加熱処理する連続式熱処理炉において、金属ストリップをサポートローラーにより安定して走行できるようにする。

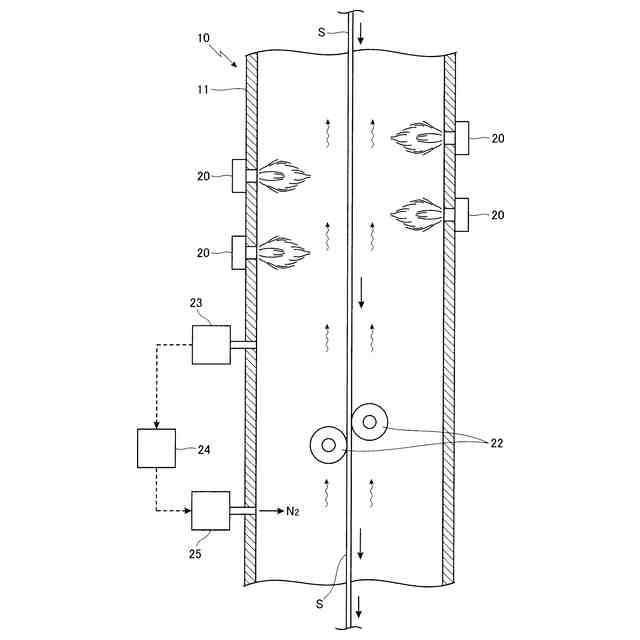

【解決手段】長尺状の金属ストリップSを炉10内で走行させ、燃焼装置20により炉内において燃料を燃焼させて金属ストリップを加熱処理する連続式熱処理炉において、燃焼装置よりも炉内ガス流れの上流側の位置に、金属ストリップの走行を安定させるサポートローラー22を設けると共に、サポートローラーに対して不活性ガスN₂を供給する不活性ガス供給装置25を設けた。
【選択図】図2
特許請求の範囲【請求項１】
長尺状の金属ストリップを炉内で走行させ、燃焼装置により炉内において燃料を燃焼させてガスを排出させる排気管に向かって流れる炉内のガスの流れの中で金属ストリップを加熱処理する連続式熱処理炉において、前記の燃焼装置よりも炉内のガスの流れ方向上流側の位置に、金属ストリップの走行を安定させるサポートローラーを設けると共に、前記のサポートローラーに対して不活性ガスを供給する不活性ガス供給装置を設けたことを特徴とする連続式熱処理炉。
続きを表示（約 490 文字）【請求項２】

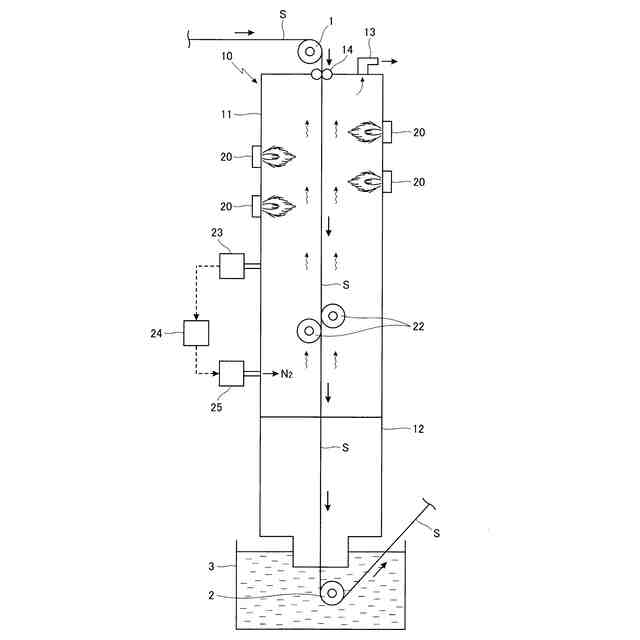

請求項１に記載の連続式熱処理炉は、前記の金属ストリップを縦方向に設けられた炉内で走行させる縦型式であることを特徴とする連続式熱処理炉。
【請求項３】

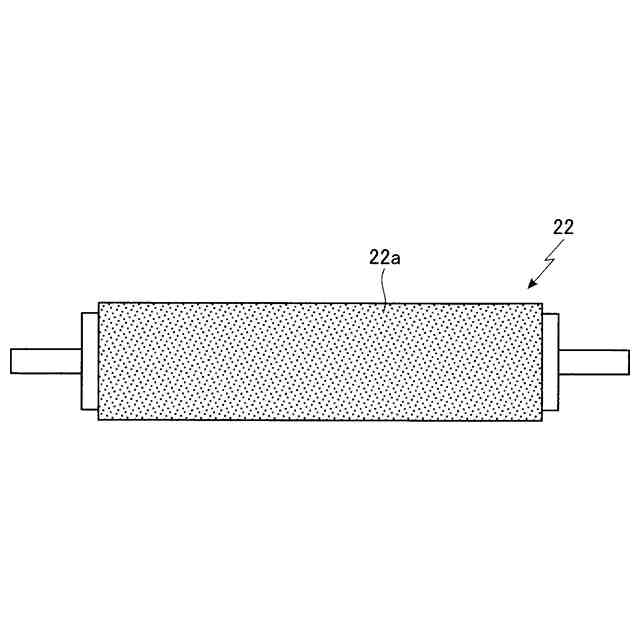

請求項１に記載の連続式熱処理炉において、前記のサポートローラーとして、外周面にカーボンスリーブが設けられたサポートローラーを用いたことを特徴とする連続式熱処理炉。
【請求項４】
請求項１に記載の連続式熱処理炉は、前記の不活性ガス供給装置により、不活性ガスを前記のサポートローラーよりも前記の炉内のガスの流れ方向上流側の位置に供給することを特徴とする連続式熱処理炉。
【請求項５】
請求項１～請求項４の何れか１項に記載の連続式熱処理炉において、前記のサポートローラーよりも炉内のガスの流れ方向下流側の位置に、炉内の酸素濃度を検出する酸素濃度検出装置を設け、前記の酸素濃度検出装置によって検出された炉内の酸素濃度を制御装置に出力し、前記の制御装置により、前記の不活性ガス供給装置によって炉内に供給する不活性ガスの供給を制御することを特徴とする連続式熱処理炉。

発明の詳細な説明【技術分野】
【０００１】
本発明は、長尺状の金属ストリップを炉内で走行させ、燃焼装置により炉内において燃料を燃焼させて金属ストリップを加熱処理する連続式熱処理炉に関するものである。特に、燃焼装置により炉内において燃料を燃焼させて、長尺状の金属ストリップを炉内で走行させて加熱処理するにあたり、サポートローラーによって金属ストリップを傷つけたりすることなく安定して走行させることができるようにした点に特徴を有するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、特許文献１等に示されるように、長尺状の鋼板等からなる金属ストリップを縦方向に設けられた炉内において走行させながら、燃焼装置により炉内において燃料を燃焼させて、加熱処理するようにした連続式熱処理炉が知られている。
【０００３】
また、連続式熱処理炉においては、特許文献２に示されるように、前記の金属ストリップを炉内で安定して走行させるように、走行する金属ストリップの両側に金属ストリップと接触するようにして、金属ストリップを案内するサポートローラーを設けるようにしたものが知られている。
【０００４】
そして、前記のサポートローラーとしては、特許文献２に示されるように、外周面にグラファイト等のカーボンスリーブを設けたサポートローラーや、ステンレス等で構成された金属製のサポートローラーが使用されている。
【０００５】
しかし、前記のように燃焼装置により炉内において燃料を燃焼させるようにした連続式熱処理炉において、前記のサポートローラーとして金属製のサポートローラーを用いた場合、燃料を燃焼させた燃焼排ガスに残存している酸素により、金属製のサポートローラーの表面が酸化されて酸化物が堆積し、サポートローラーの表面に堆積した酸化物によって搬送される金属ストリップの表面が傷ついたりするという問題があった。
【０００６】
また、前記のように燃焼装置により炉内において燃料を燃焼させるようにした連続式熱処理炉において、前記のサポートローラーとして、特許文献３、４に示されるように、外周面にカーボンスリーブを設けたサポートローラーを用いた場合、表面が酸化されなくなり酸化物が堆積することは無くなるが、炉内の温度が高温になると、カーボンスリーブにおけるカーボンが、燃料を燃焼させた燃焼排ガスに含まれる酸素と反応してＣＯやＣＯ
２
になって昇華され、サポートローラーの径が小さくなっていくため、金属ストリップの案内がうまく行えなくなるという問題があった。
【先行技術文献】
【特許文献】
【０００７】
特開２０１０－２０２９５９号公報
特開平８－２６９５７９号公報
特開平６－３２２４３６号公報
特開平７－１１３１１５号公報
【発明の開示】
【発明が解決しようとする課題】
【０００８】
本発明は、長尺状の金属ストリップを炉内で走行させ、燃焼装置により炉内において燃料を燃焼させて金属ストリップを加熱処理する連続式熱処理炉における前記のような問題を解決することを課題とするものである。
【０００９】
すなわち、本発明における連続式熱処理炉においては、長尺状の金属ストリップを炉内で加熱処理するにあたり、金属ストリップを炉内において安定して走行させるようにサポートローラーを設けた場合に、金属製のサポートローラーの表面が、燃料を燃焼させた燃焼排ガスに含まれる酸素により酸化されて酸化物が堆積し、このように堆積した酸化物によって搬送される金属ストリップの表面が傷つくのが防止され、また外周面にカーボンスリーブを設けたサポートローラーにおけるカーボンが、燃料を燃焼させた燃焼排ガスに含まれる酸素と反応してＣＯやＣＯ
２
になって昇華され、サポートローラーの径が小さくなって、金属ストリップの案内がうまく行えなくなるのを防止することを課題とするものである。
【課題を解決するための手段】
【００１０】
本発明に係る連続式熱処理炉においては、前記のような課題を解決するため、長尺状の金属ストリップを炉内で走行させ、燃焼装置により炉内において燃料を燃焼させてガスを排出させる排気管に向かって流れる炉内のガスの流れの中で金属ストリップを加熱処理する連続式熱処理炉において、前記の燃焼装置よりも炉内のガスの流れ方向上流側の位置に、金属ストリップの走行を安定させるサポートローラーを設けると共に、前記のサポートローラーに対して不活性ガスを供給する不活性ガス供給装置を設けた。
（【００１１】以降は省略されています）
