公開番号2025102201
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219507
出願日2023-12-26
発明の名称リジェネバーナ装置
出願人中外炉工業株式会社
代理人個人,個人
主分類F23L 15/02 20060101AFI20250701BHJP(燃焼装置;燃焼方法)
要約【課題】蓄熱体が配置される給排気室の炉内側同士を配管で連通させる連通配管の過熱を抑制し、損傷を防ぐことができるリジェネバーナ装置を提供する。
【解決手段】炉内Sで燃焼した燃焼ガスの熱を回収するとともに、燃焼用空気を加熱する蓄熱体13、23を設けたリジェネバーナ装置10であって、リジェネバーナ装置10は、一対となるバーナ1、2を備えており、各バーナ1、2は、燃料を供給する燃料管11、21と、燃料管11、21の近傍に配置され、燃焼用空気を供給し、燃焼ガスを排気する給排気管12、22と、を備えており、給排気管12、22は、一端が炉内に連通し、他端は蓄熱体13、23が配置されている給排気室14、24に連通しており、リジェネバーナ装置10はさらに、一対となるバーナ1、2の蓄熱体13、23よりも炉内S側に形成された給排気室14、24の空間部14a、24a同士を連通させる連通配管18を備えており、連通配管18には、冷却用の空気を導入する導入管19が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
炉内で燃焼した燃焼ガスの熱を回収するとともに、燃焼用空気を加熱する蓄熱体を設けたリジェネバーナ装置であって、
前記リジェネバーナ装置は、一対となるバーナを備えており、
各バーナは、燃料を供給する燃料管と、前記燃料管の近傍に配置され、燃焼用空気を供給し、燃焼ガスを排気する給排気管と、を備えており、
前記給排気管は、一端が炉内に連通し、他端は前記蓄熱体が配置されている給排気室に連通しており、
前記リジェネバーナ装置はさらに、一対となる前記バーナの前記蓄熱体よりも炉内側に形成された前記給排気室の空間部同士を連通させる連通配管を備えており、
前記連通配管には、冷却用の空気を導入する導入管が設けられている、リジェネバーナ装置。
続きを表示（約 850 文字）【請求項２】
炉内で燃焼した燃焼ガスの熱を回収するとともに、燃焼用空気を加熱する蓄熱体を設けたリジェネバーナ装置であって、
前記リジェネバーナ装置は、一対となるバーナを備えており、
各バーナは、燃料を供給する燃料管と、前記燃料管の近傍に配置され、燃焼用空気を供給し、燃焼ガスを排気する給排気管と、を備えており、
前記給排気管は、一端が炉内に連通し、他端は前記蓄熱体が配置されている給排気室に連通しており、
前記リジェネバーナ装置はさらに、一対となる前記バーナの前記蓄熱体よりも炉内側に形成された前記給排気室の空間部同士を連通させる連通配管と、
前記連通配管内を流れる燃焼用空気を冷却する冷却配管と、を備えており、
前記連通配管及び前記冷却配管は、二重管構造となっている、リジェネバーナ装置。
【請求項３】
前記連通配管内を流れる燃焼用空気と、前記冷却配管内を流れる冷却空気とは互いに対向して流れるように構成されている、請求項２記載のリジェネバーナ装置。
【請求項４】
前記冷却配管内を流れる冷却媒体には、前記燃料として使用されるアンモニアガスが用いられる、請求項２記載のリジェネバーナ装置。
【請求項５】
前記連通配管には、前記連通配管内を流れる燃焼用空気の温度を測定する温度計が設けられており、前記温度計の温度が所定の温度以上になると、前記冷却配管内に冷却空気を流すようになっている、請求項２記載のリジェネバーナ装置。
【請求項６】
前記冷却配管の冷却空気導入部は、前記冷却空気導入部における冷却空気の導入の流れが前記冷却配管内の冷却空気の流れに沿うように構成され、
前記冷却配管の冷却空気排出部は、前記冷却空気排出部における冷却空気の排出の流れが前記冷却配管内の冷却空気の流れに一致するように構成されている、請求項２～５のいずれか１つに記載のリジェネバーナ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リジェネバーナ装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、加熱炉や燃焼炉等の燃焼装置において、省エネルギーを図ることを目的として、炉内で燃焼した燃焼ガスの熱を回収するとともに、燃焼用空気を加熱するようバーナに蓄熱体を設けたリジェネバーナ装置が知られている。そして、特許文献１には、リジェネバーナ装置における未燃の燃料を燃焼させる技術として、吸引側のバーナに燃焼用空気を送り込むことが開示されている。また、特許文献２及び特許文献３には、蓄熱体が配置される給排気室の炉内側同士を配管で連通させることによって、燃焼側の予熱空気の一部を吸引側へ吸引させて同様の効果を得る構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２９５８０６号公報
特開２００２－２８６２０４号公報
特開平９－１３７９３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、特許文献２及び特許文献３に示されるように、蓄熱体が配置される給排気室の炉内側同士を配管で連通させると、高温の予熱空気がこの連通配管内を流れることとなるため、連通配管が熱変形したり、連通配管が損傷することによって中を流れる予熱空気が漏れる等の事象が生じるという課題が存在する。
【０００５】
そこで、本発明では、蓄熱体が配置される給排気室の炉内側同士を配管で連通させる連通配管の過熱を抑制し、損傷を防ぐことができるリジェネバーナ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、炉内で燃焼した燃焼ガスの熱を回収するとともに、燃焼用空気を加熱する蓄熱体を設けたリジェネバーナ装置であって、
前記リジェネバーナ装置は、一対となるバーナを備えており、
各バーナは、燃料を供給する燃料管と、前記燃料管の近傍に配置され、燃焼用空気を供給し、燃焼ガスを排気する給排気管と、を備えており、
前記給排気管は、一端が炉内に連通し、他端は前記蓄熱体が配置されている給排気室に連通しており、
前記リジェネバーナ装置はさらに、一対となる前記バーナの前記蓄熱体よりも炉内側に形成された前記給排気室の空間部同士を連通させる連通配管を備えており、
前記連通配管には、冷却用の空気を導入する導入管が設けられている。
【０００７】
前記構成によれば、導入管を用いて、連通配管に冷却用の空気を導入することによって、連通配管を流れる燃焼用空気の温度を低下させ、連通配管の過熱を抑制し、損傷を防ぐことができる。
【発明の効果】
【０００８】
本発明によると、蓄熱体が配置される給排気室の炉内側同士を配管で連通させる連通配管の過熱を抑制し、損傷を防ぐことができるリジェネバーナ装置を提供することができる。
【図面の簡単な説明】
【０００９】
本発明の第１実施形態に係るリジェネバーナ装置の断面概略図である。

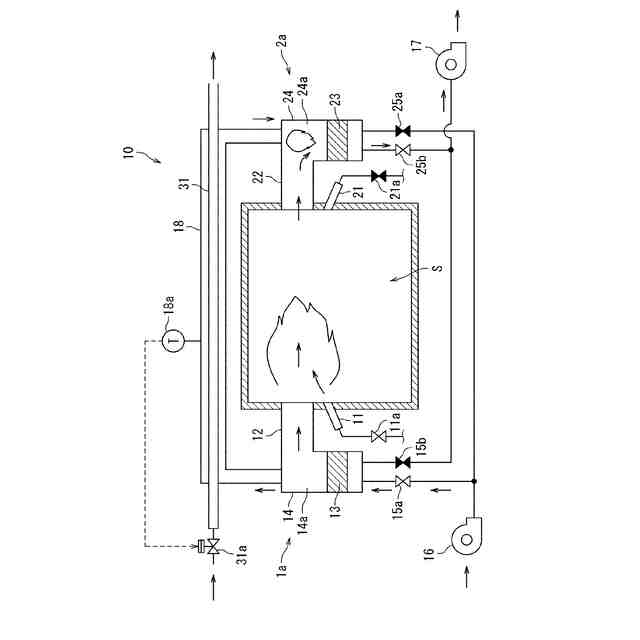

本発明の第２実施形態に係るリジェネバーナ装置の断面概略図である。

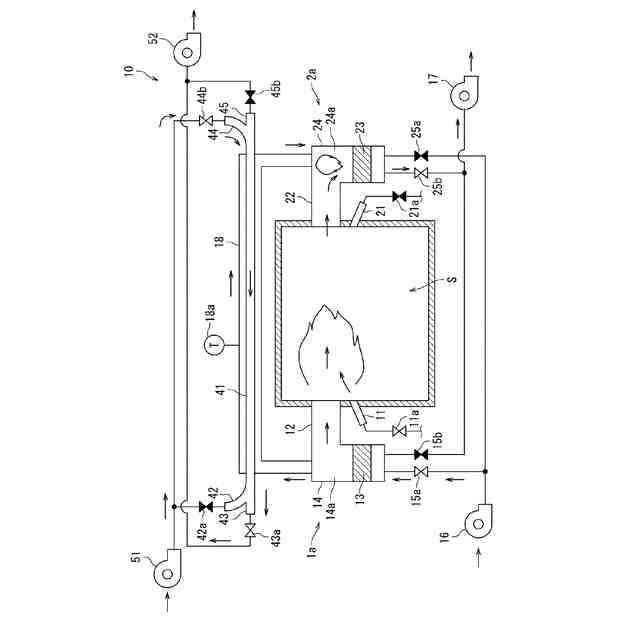

本発明の第３実施形態に係るリジェネバーナ装置の断面概略図である。

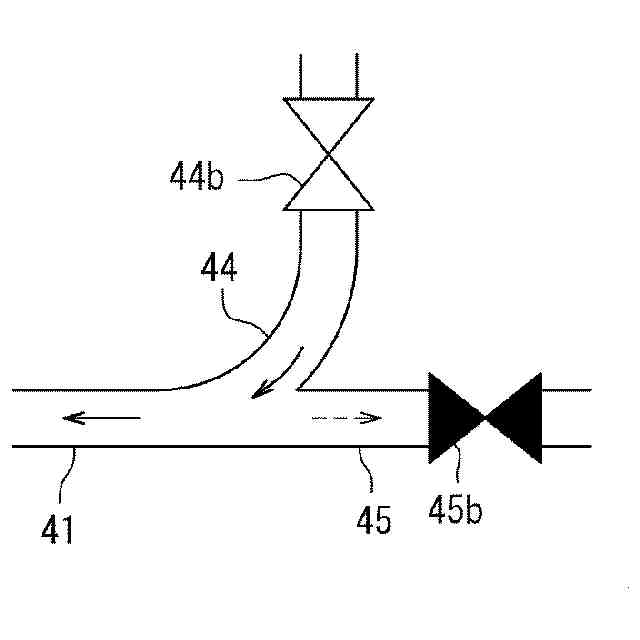

図３の冷却配管４１と配管４４、４５との連結部の拡大図である。

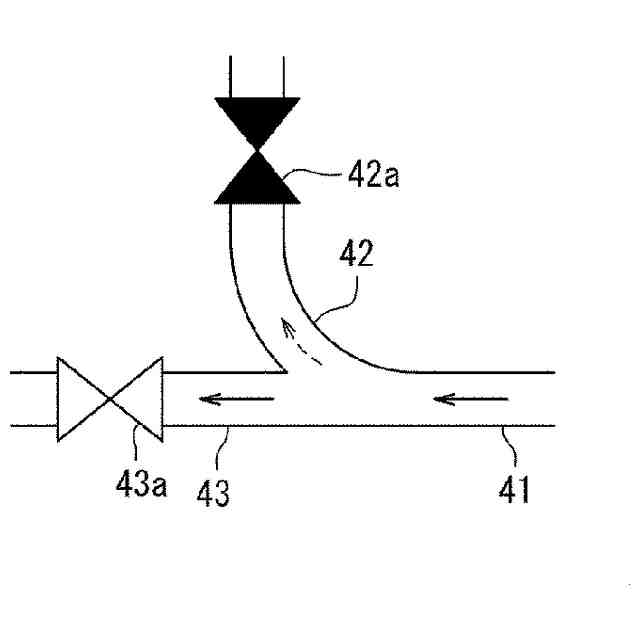

図３の冷却配管４１と配管４２、４３との連結部の拡大図である。

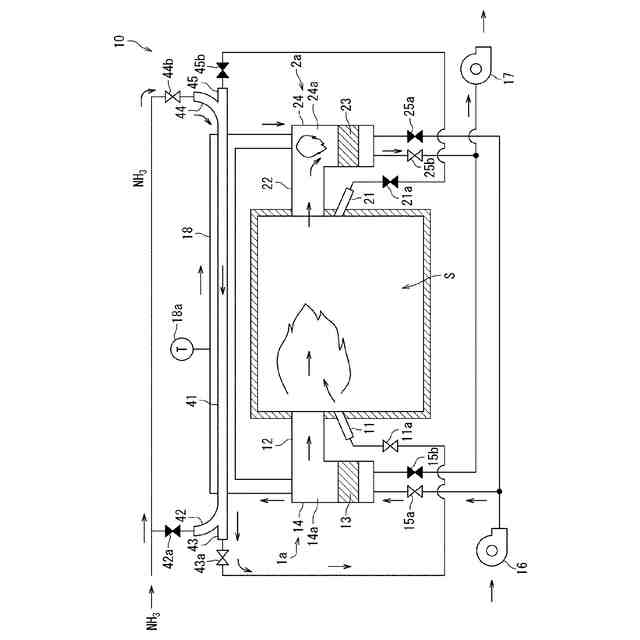

本発明の第４実施形態に係るリジェネバーナ装置の断面概略図である。
【発明を実施するための形態】
【００１０】
（第１実施形態）

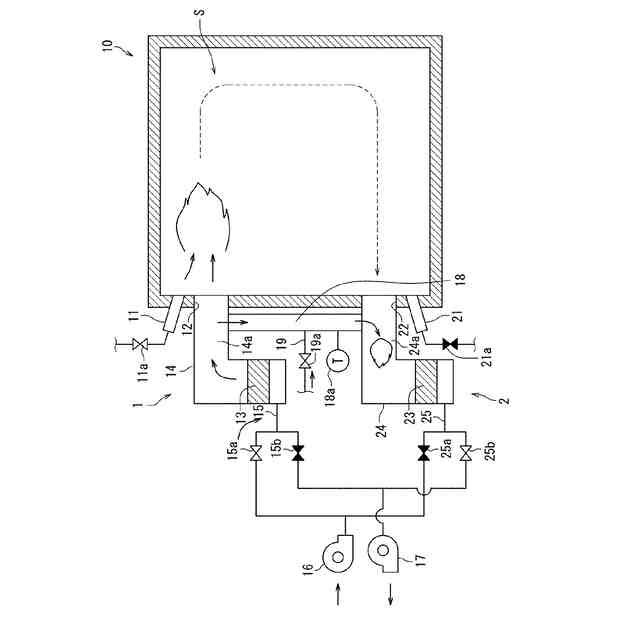

図１は、本発明の第１実施形態に係るリジェネバーナ装置１０の断面概略図である。図１に示されるように、リジェネバーナ装置１０は、炉内Ｓにおいて１つの壁面に並んで位置する一対のバーナ１、２を備えている。なお、一対のバーナ１、２は、炉内Ｓにおいて互いに対向するように、対向する壁面に１つずつ配置されていてもよい。
（【００１１】以降は省略されています）
