公開番号2025039079
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2023145916
出願日2023-09-08
発明の名称表示装置およびリペア方法
出願人アルプスアルパイン株式会社
代理人個人,個人,個人,個人
主分類G09F 9/33 20060101AFI20250313BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】欠陥LEDのリペアを容易に行うことができる表示装置を提供する。

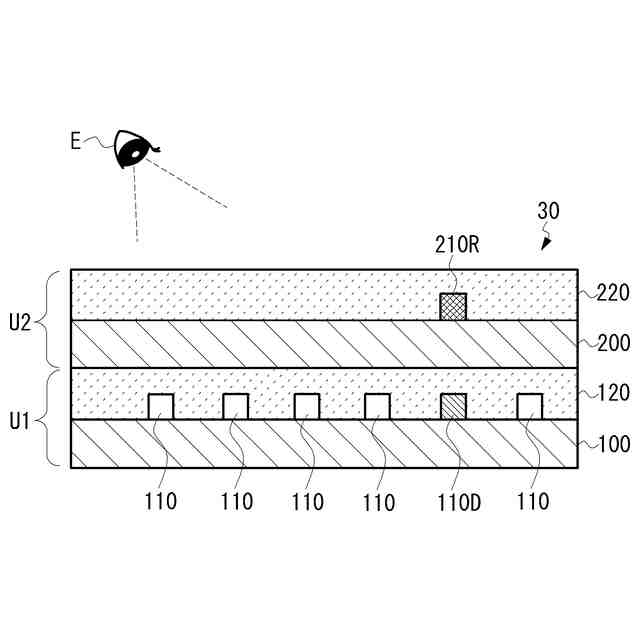

【解決手段】本発明の表示装置10は、駆動回路20と、駆動回路20によって駆動されるマイクロLEDユニットU1、U2を有する透明ディスプレイ30とを含んで構成される。マイクロLEDユニットU1は、透明駆動基板100と、そこに実装された複数のマイクロLED110とを含む。マイクロLEDユニットU2は、透明リペア基板200と、そこに実装されたリペアLED210Rとを含む。リペアLED210Rは、透明駆動基板100上の欠陥LED110Dに対応する位置に配置される。
【選択図】図2
特許請求の範囲【請求項１】
複数の発光素子を２次元状に配置した第１の基板と、
第１の基板上に積層される第２の基板とを含み、
少なくとも第２の基板は透明であり、かつ第２の基板上には、第１の基板上の欠陥のある発光素子に対応する位置にリペアの発光素子が配置される、表示装置。
続きを表示（約 660 文字）【請求項２】
第１の基板は、第２の基板と共通である、請求項１に記載の表示装置。
【請求項３】
第１の基板の表面に形成された第１の配線は、第２の基板の表面に形成された第２の配線と同一の構成である、請求項２に記載の表示装置。
【請求項４】
表示装置はさらに、第１の配線と第２の配線に接続された駆動回路を含み、当該駆動回路は、第１の基板上の発光素子と第２の基板上の発光素子とを同時に駆動する、請求項３に記載の表示装置。
【請求項５】

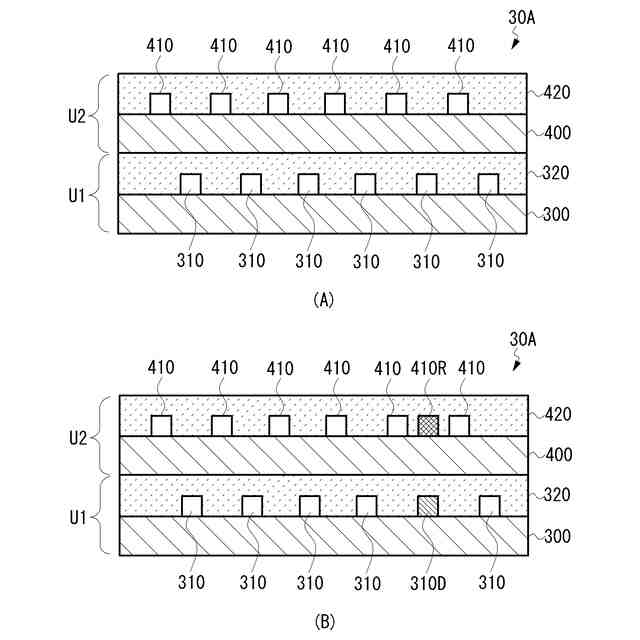

第２の基板上には、第１の基板上の複数の発光素子と重複しない位置に複数の発光素子が形成される、請求項１に記載の表示装置。
【請求項６】
前記第１および第２の配線のそれぞれは、複数のデータラインと複数のスキャンラインとを含み、
第１の基板は、複数のデータラインと複数のスキャンラインとの各交差部に発光素子を含み、

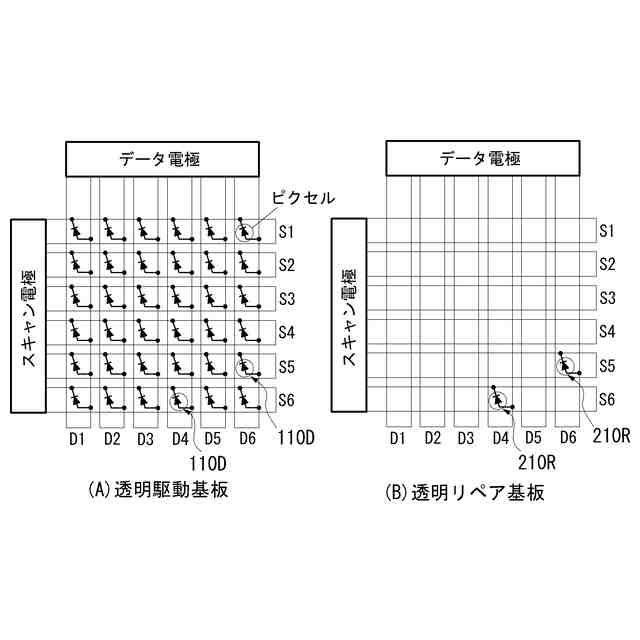

第２の基板は、選択されたデータラインと選択されたスキャンラインとの交差部にリペアの発光素子を含む、請求項３に記載の表示装置。
【請求項７】
前記発光素子は、マイクロＬＥＤである、請求項１に記載の表示装置。
【請求項８】
複数のマイクロＬＥＤが実装されたディスプレイにおける欠陥ＬＥＤのリペア方法であって、
前記欠陥ＬＥＤを含む第１の基板上に第２の透明基板を積層し、
第２の透明基板上の前記欠陥ＬＥＤに対応する位置にリペアのＬＥＤを取り付ける、リペア方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基板上に複数の発光素子が形成された表示装置に関し、特にマイクロＬＥＤ（light-emitting diode）に欠陥が生じたときのリペアに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、発光ダイオードから直接的に映像を表示することができるマイクロＬＥＤが開発されている。マイクロＬＥＤは、各ピクセルに対応するように二次元状に配列され、カラー映像では、各ピクセルは、青色、緑色および赤色サブピクセルを含んで構成される。
【０００３】
例えば、特許文献１は、赤色（Ｒ）の第１ＬＥＤスタック、緑色（Ｇ）の第２ＬＥＤスタック、青色（Ｂ）の３ＬＥＤスタックを垂直方向に積層させ、第１ＬＥＤスタック～第３ＬＥＤスタックの各発光ダイオードのアノードをデータ配線に共通に接続させ、カソードをスキャン配線１、２、３にそれぞれ接続させ、同一ピクセル内のＲ、Ｇ、Ｂの発光ダイオードを独立して駆動する、パッシブ駆動型のディスプレイ用ＬＥＤスタックを開示している。
【０００４】
特許文献２は、半導体層上に、ゲート電極、ドレイン電極、ソース電極を含む薄膜トランジスタ(ＴＦＴ）を形成し、ＴＦＴを覆うように平坦化層を形成し、平坦化層のビアホールを介してソース電極に接続される第１電極を平坦化層上に形成し、第１電極とその上方に形成された第２電極との間にＬＥＤを形成する、アクティブ駆動型のマイクロＬＥＤを開示している。
【０００５】
マイクロＬＥＤを用いたディスプレイにおいて、マイクロＬＥＤの故障や実装不良が生じた場合、そのリペアが必要となる。例えば、特許文献３は、多数のＬＥＤチップが実装された基板から、不良ＬＥＤチップをレーザーで加熱して粘着フィルムに転写して取り外すリペア方法を開示している。特許文献４は、補充用チップを保持した転写用キャリアを準備し、リペア対象基板のリペア対象部と転写用キャリアに保持された補充用チップとを位置合わせして対向させ、補充用チップをリペア対象基板に転写させるチップリペア方法を開示している。
【先行技術文献】
【特許文献】
【０００６】
特開２０２１－５０４７５２号公報
米国特許第１１，１７１，２７０号公報
特開２０２２－１４０９３４号公報
特開２０２３－３０６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
従来のマイクロＬＥＤのリペア方法は、（１）検査により基板上の欠陥のあるマイクロＬＥＤの異常箇所を検出、（２）欠陥のあるマイクロＬＥＤを基板から除去、（３）リペア用のマイクロＬＥＤを基板上に再実装する工程を必要とする。しかしながら、マイクロＬＥＤを除去する際に、レーザーで加熱してマイクロＬＥＤを除去しなければならず、その際に配線パターンを傷つけてはならず、繊細な作業と多くの工数を要し、コスト影響が大きくなってしまうという課題がある。
【０００８】
本発明は、このような従来の課題を解決し、容易にかつコストを抑制して欠陥ＬＥＤをリペアすることができる表示装置およびリペア方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明に係る表示装置は、複数の発光素子を２次元状に配置した第１の基板と、第１の基板上に積層される第２の基板とを含み、少なくとも第２の基板は透明であり、かつ第２の基板上には、第１の基板上の欠陥のある発光素子に対応する位置にリペアの発光素子が配置される。
【００１０】
ある態様では、第１の基板は、第２の基板と共通である。ある態様では、第１の基板の表面に形成された第１の配線は、第２の基板の表面に形成された第２の配線と同一の構成である。ある態様では、表示装置はさらに、第１の配線と第２の配線に接続された駆動回路を含み、当該駆動回路は、第１の基板上の発光素子と第２の基板上の発光素子とを同時に駆動する。ある態様では、第２の基板上には、第１の基板上の複数の発光素子と重複しない位置に複数の発光素子が形成される。ある態様では、前記第１および第２の配線のそれぞれは、複数のデータラインと複数のスキャンラインとを含み、第１の基板は、複数のデータラインと複数のスキャンラインとの各交差部に発光素子を含み、第２の基板は、選択されたデータラインと選択されたスキャンラインとの交差部にリペアの発光素子を含む。ある態様では、前記発光素子は、マイクロＬＥＤである。
（【００１１】以降は省略されています）
