発明の名称スクリュ圧縮機及びガス圧縮設備
出願人株式会社前川製作所
代理人SSIP弁理士法人
主分類F04C 18/16 20060101AFI20250312BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】バランスピストンにおける油の漏れの効果的な抑制と、部材同士の接触による損傷の防止又はスクリュ圧縮機の良好な組立性と、を両立可能なスクリュ圧縮機及びガス圧縮設備を提供する。
【解決手段】スクリュ圧縮機は、一対のロータ軸と、少なくとも一方の前記ロータ軸に設けられるバランスピストンと、前記バランスピストンに対して軸方向における吸入側に位置するバランスピストン室と、前記バランスピストンの外周面と向き合う内周面を有する静止部材と、を備え、前記バランスピストンは、前記バランスピストン室、及び、前記バランスピストンの前記外周面と前記静止部材の前記内周面との間の油溜まりに連通する連通路を内部に有し、前記連通路は、前記バランスピストン内を径方向に沿って延びる径方向流路を含む。
【選択図】図4

特許請求の範囲【請求項１】
一対のロータ軸と、
少なくとも一方の前記ロータ軸に設けられるバランスピストンと、
前記バランスピストンに対して軸方向における吸入側に位置するバランスピストン室と、
前記バランスピストンの外周面と向き合う内周面を有する静止部材と、
を備えるスクリュ圧縮機であって、
前記バランスピストンは、前記バランスピストン室、及び、前記バランスピストンの前記外周面と前記静止部材の前記内周面との間の油溜まりに連通する連通路を内部に有し、
前記連通路は、前記バランスピストン内を径方向に沿って延びる径方向流路を含む
スクリュ圧縮機。
続きを表示（約 540 文字）【請求項２】
前記バランスピストンは、前記バランスピストン室に面する第１端面と、前記軸方向にて前記第１端面とは反対側の第２端面と、を有し、
前記軸方向における前記油溜まりと前記第１端面との距離は、前記軸方向における前記油溜まりと前記第２端面との距離よりも短い
請求項１に記載のスクリュ圧縮機。
【請求項３】
前記バランスピストンは、前記バランスピストン室に面する第１端面を有し、
前記径方向流路の前記径方向における長さは、前記第１端面の外半径と内半径との差の１／３以上である
請求項１又は２に記載のスクリュ圧縮機。
【請求項４】
前記油溜まりは、前記バランスピストンの前記外周面に形成された溝を含む
請求項１又は２に記載のスクリュ圧縮機。
【請求項５】
前記バランスピストンの前記外周面は、滑らかな面である
請求項１又は２に記載のスクリュ圧縮機。
【請求項６】
ガスを圧縮するように構成された請求項１又は２に記載のスクリュ圧縮機と、
前記スクリュ圧縮機から吐出された圧縮ガスと油の混合体から前記油を分離するための油分離器と、
を備えるガス圧縮設備。

発明の詳細な説明【技術分野】
【０００１】
本開示は、スクリュ圧縮機及びガス圧縮設備に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
スクリュ圧縮機におけるスラスト軸受の荷重軽減のため、スクリュ圧縮機のロータ軸にバランスピストンが設けられることがある。バランスピストンの端面が面するバランスピストン室に、スクリュ圧縮機の吐出圧力と同等又はそれ以上の圧力を有する油を導入して、ロータ軸に作用するスラストガス荷重（スクリュ圧縮機の吸入圧力と吐出圧力の差に起因してロータ軸に作用するスラスト荷重）とは反対向きの力をバランスピストンの端面を介してロータ軸に作用させることで、スラスト軸受の荷重を軽減させる。
【０００３】
特許文献１には、ロータ軸にバランスピストンが設けられたスクリュ圧縮機が記載されている。このスクリュ圧縮機では、バランスピストンの外周面にラビリンス（凹凸）が設けられており、このラビリンスシールによって、バランスピストンの外周面と、該外周面に対向するケーシングの内周面との間の隙間を介したバランスピストン室からの油の漏れを抑制するようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開昭６２－１９６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、バランスピストンの外周面と、該外周面に対向する静止部材（ケーシングやスリーブ等）の内周面との間の隙間を介した油の漏れを低減するために、該隙間をできるだけ狭くすることが考えられる。一方、隙間を狭くすることにより、バランスピストンと静止部材との接触による損傷が生じ、あるいは、スクリュ圧縮機の組立性が低下するとの問題が生じ得る。
【０００６】
上述の事情に鑑みて、本発明の少なくとも一実施形態は、バランスピストンにおける油の漏れの効果的な抑制と、部材同士の接触による損傷の防止又はスクリュ圧縮機の良好な組立性と、を両立可能なスクリュ圧縮機及びガス圧縮設備を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の少なくとも一実施形態に係るスクリュ圧縮機は、
一対のロータ軸と、
少なくとも一方の前記ロータ軸に設けられるバランスピストンと、
前記バランスピストンに対して軸方向における吸入側に位置するバランスピストン室と、
前記バランスピストンの外周面と向き合う内周面を有する静止部材と、
を備え、
前記バランスピストンは、前記バランスピストン室、及び、前記バランスピストンの前記外周面と前記静止部材の前記内周面との間の油溜まりに連通する連通路を内部に有し、
前記連通路は、前記バランスピストン内を径方向に延びる径方向流路を含む。
【０００８】
また、本発明の少なくとも一実施形態に係るガス圧縮設備は、
ガスを圧縮するように構成された上述のスクリュ圧縮機と、
前記スクリュ圧縮機から吐出された圧縮ガスと油の混合体から前記油を分離するための油分離器と、
を備える。
【発明の効果】
【０００９】
本発明の少なくとも一実施形態によれば、バランスピストンにおける油の漏れの効果的な抑制と、部材同士の接触による損傷の防止又はスクリュ圧縮機の良好な組立性と、を両立可能なスクリュ圧縮機及びガス圧縮設備が提供される。
【図面の簡単な説明】
【００１０】
一実施形態に係るガス圧縮設備の概略図である。
一実施形態に係るスクリュ圧縮機の平面視における概略的な断面図である。
一実施形態に係るスクリュ圧縮機の平面視における概略的な断面図である。
図２に示すスクリュ圧縮機２の概略図の一部を示す拡大図である。

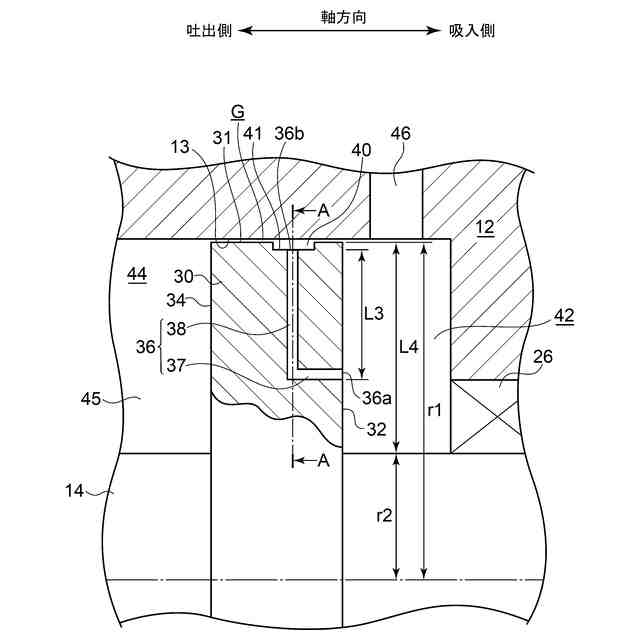

図４に示すバランスピストンを径方向外側から視た図である。

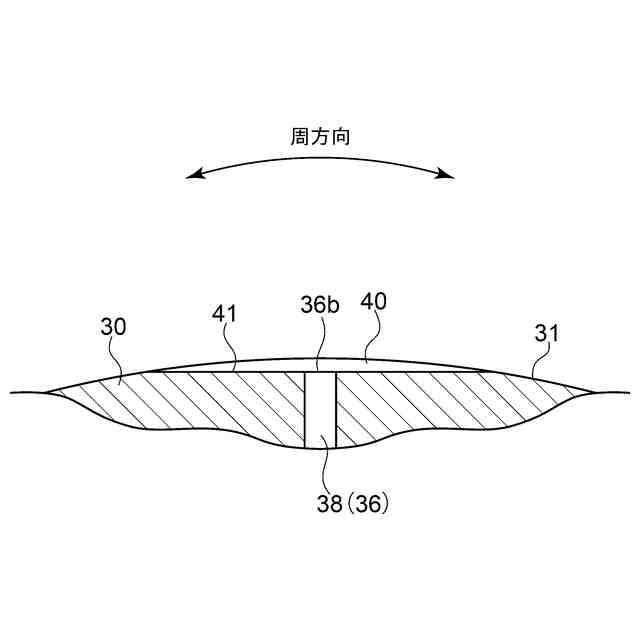

図４に示すバランスピストンのＡ－Ａ断面を示す図である。
【発明を実施するための形態】
