公開番号2025038089
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2024218959,2023037681
出願日2024-12-13,2023-03-10
発明の名称コンバイン
出願人井関農機株式会社
代理人
主分類A01D 61/00 20060101AFI20250311BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】穀稈を搬送する搬送装置との接触を防止して、刈取装置の保守・点検作業を安全に行うことができるコンバインを提供する。
【解決手段】機体フレームに上下方向に延在する支軸31を設け、刈取装置の刈取フレームの後部に、エンジンの出力回転が伝動される回転軸を内装する左右方向に延在する伝動筒を設け、脱穀装置の左部に、脱穀装置の扱ぎ口に沿って穀稈を搬送する搬送装置を設け、支軸31に、伝動筒の左部を支持する刈取用アームと搬送装置の前部を支持する搬送用アームを回転自在に設け、搬送用アームの下アーム42Aに、支軸31の軸心から所定の半径隔てた位置に周方向に延在する円弧状の溝48を形成し、刈取用アームのアーム32Bに、溝48に挿通する上下方向に延在するピン47を設け、平面視において、軸心31の軸心回りに刈取用アーム32を最も反時計方向に回転させた場合には、ピン47が溝48の反時計方向端部に当接する。
【選択図】図5
特許請求の範囲【請求項１】
エンジンを搭載する機体フレーム（１）の前側に穀稈を刈取る刈取装置（３）と、該刈取装置（３）の後側に穀稈を脱穀する脱穀装置（４）を設けたコンバインにおいて、
前記機体フレーム（１）に上下方向に延在する支軸（３１）を設け、
前記刈取装置（３）の刈取フレーム（１０）の後部に、前記エンジンの出力回転が伝動される回転軸を内装する左右方向に延在する伝動筒（１１）を設け、
前記脱穀装置（４）の左部に、前記脱穀装置（４）の扱ぎ口に沿って穀稈を搬送する搬送装置（５０）を設け、

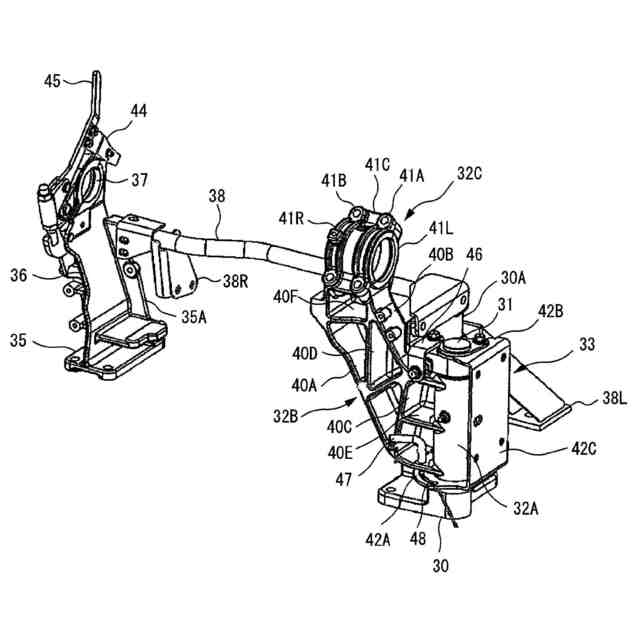

前記支軸（３１）に、前記伝動筒（１１）の左部を支持する刈取用アーム（３２）と搬送装置（５０）の前部を支持する搬送用アーム（３３）を回転自在に設け、

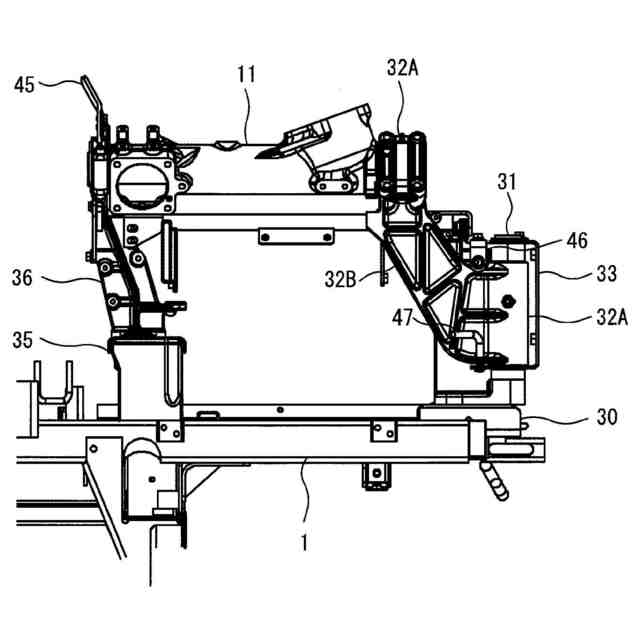

前記刈取用アーム（３２）を、前記支軸（３１）に外嵌される筒体（３２Ａ）と、該筒体（３２Ａ）から伝動筒（１１）の左部に向かって延在するアーム（３２Ｂ）と、該アーム（３２Ｂ）の先端部に伝動筒（１１）の左部を支持する支持部（３２Ｃ）で形成し、
前記搬送用アーム（３３）を、前記筒体（３２Ａ）よりも下側に位置して支軸（３１）に外嵌される下アーム（４２Ａ）と、前記筒体（３２Ａ）よりも上側に位置して支軸（３１）に外嵌される上アーム（４２Ｂ）と、前記下アーム（４２Ａ）と上アーム（４２Ｂ）の先端部を連結する連結部材（４２Ｃ）で形成し、

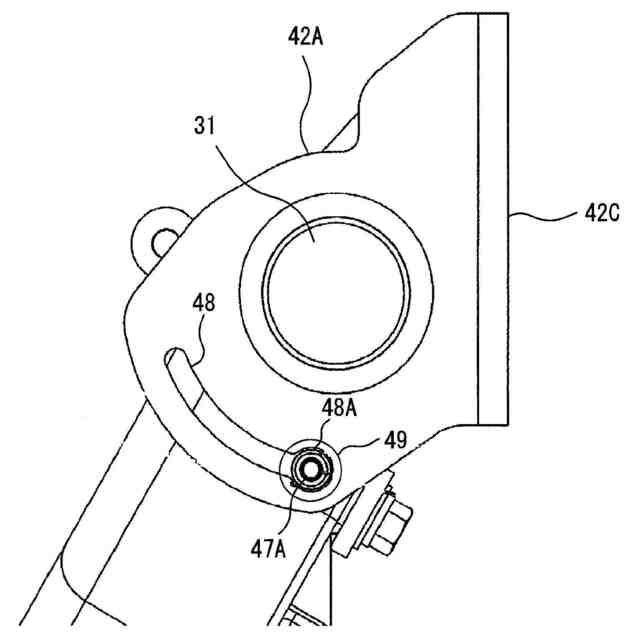

前記下アーム（４２Ａ）に、前記支軸（３１）の軸心から所定の半径隔てた位置に周方向に延在する円弧状の溝（４８）を形成し、

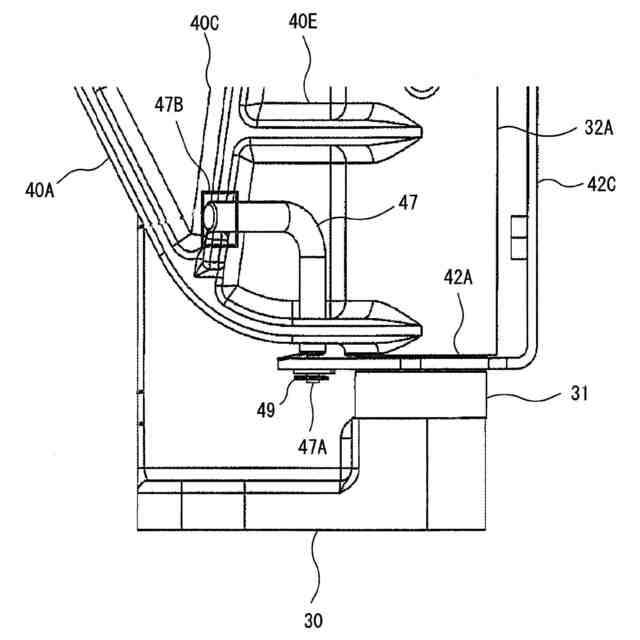

前記アーム（３２Ｂ）に、前記溝（４８）に挿通する上下方向に延在するピン（４７）を設け、
平面視において、前記軸心（３１）の軸心回りに刈取用アーム（３２）を最も反時計方向に回転させた場合には、前記ピン（４７）が溝（４８）の反時計方向端部に当接することを特徴とするコンバイン。
続きを表示（約 580 文字）【請求項２】
平面視において、前記軸心（３１）の軸心回りに搬送用アーム（３３）を最も時計方向に回転させた場合には、前記ピン（４７）が溝（４８）の反時計方向端部に当接する請求項１記載のコンバイン。
【請求項３】
前記アーム（３２Ｂ）にピン（４７）を溝（４８）の反時計方向に付勢する付勢手段（４７Ｂ）を設けた請求項１又は２記載のコンバイン。
【請求項４】
平面視において、前記支軸（３１）を機体フレーム（１）の最も左側に位置する前後フレーム（１Ａ）の左側に設け、前記支軸（３１）の軸心を伝動筒（１１）の軸心の延長線上に配置した請求項１又は２記載のコンバイン。
【請求項５】
側面視において、前記搬送装置（５０）のフィードチェン（５１）を駆動する駆動スプロケット（５２）を、前記エンジンの出力回転が伝動されるカウンタ軸（６０）の上側に配置し、前記駆動スプロケット（５２）と駆動スプロケット（５２）の上下方向の間に、
板状の注油ガード（６２）を設け、
平面視において、前記カウンタ軸（６０）の左部に支持されるカウンタプーリ（６１）の上部を注油ガード（６２）で覆った請求項１のコンバイン。
【請求項６】
側面視において、前記注油ガード（６２）を後上がり傾斜に設けた請求項５記載のコンバイン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、刈取装置と脱穀装置の扱ぎ口に沿って穀稈を搬送する搬送装置を備えたコンバインに関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

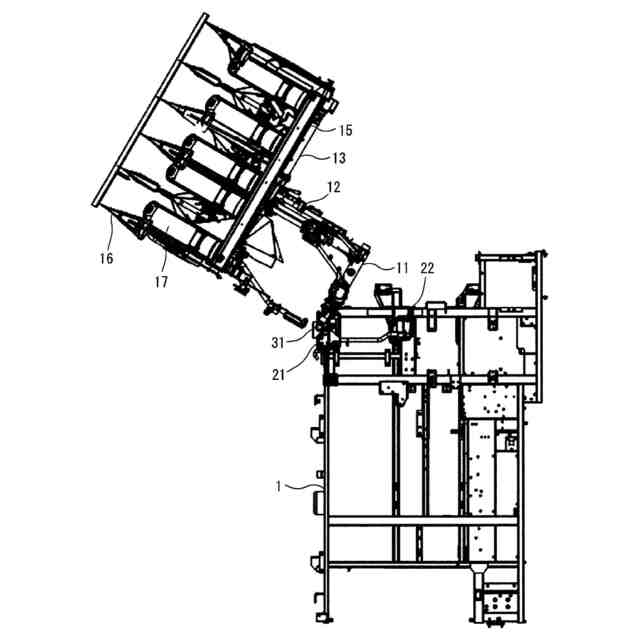

機体フレームの左側に設けられた上下方向に延在する支軸に刈取装置の後部を回転自在に固定して、保守・点検作業時には、刈取装置を支軸の軸心回り回転させて刈取装置の後側に保守・点検作業スペースを確保する技術が知られている。（特許文献１）
機体フレームの左側に設けられた上下方向に延在する支軸に刈取装置の後部と脱穀装置の扱ぎ口に沿って穀稈を搬送する搬送装置を回転自在に固定して、刈取装置の保守・点検作業時には、刈取装置を支軸の軸心回り回転させて刈取装置の後側に保守・点検作業スペースを確保し、搬送装置の保守・点検作業時には、搬送装置を支軸の軸心回り回転させて搬送装置の右側に保守・点検作業スペースを確保する技術が知られている。（特許文献２）
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２４３９９６号公報
特開２０１８－１４９３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１，２の技術では、刈取装置の保守・点検作業時に、搬送装置が支軸の軸心回り回転して、搬送装置の前部が作業者に接触する恐れがあった。
【０００５】
そこで、本発明は、刈取装置の保守・点検作業時に、作業者と脱穀装置の扱ぎ口に沿って穀稈を搬送する搬送装置との接触を防止して、刈取装置の保守・点検作業を安全に行うことができるコンバインを提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決した本発明は次のとおりである。
【０００７】
すなわち、請求項１記載の発明は、エンジンを搭載する機体フレーム（１）の前側に穀稈を刈取る刈取装置（３）と、該刈取装置（３）の後側に穀稈を脱穀する脱穀装置（４）を設けたコンバインにおいて、
前記機体フレーム（１）に上下方向に延在する支軸（３１）を設け、前記刈取装置（３）の刈取フレーム（１０）の後部に、前記エンジンの出力回転が伝動される回転軸を内装する左右方向に延在する伝動筒（１１）を設け、前記脱穀装置（４）の左部に、前記脱穀装置（４）の扱ぎ口に沿って穀稈を搬送する搬送装置（５０）を設け、前記支軸（３１）に、前記伝動筒（１１）の左部を支持する刈取用アーム（３２）と搬送装置（５０）の前部を支持する搬送用アーム（３３）を回転自在に設け、前記刈取用アーム（３２）を、前記支軸（３１）に外嵌される筒体（３２Ａ）と、該筒体（３２Ａ）から伝動筒（１１）の左部に向かって延在するアーム（３２Ｂ）と、該アーム（３２Ｂ）の先端部に伝動筒（１１）の左部を支持する支持部（３２Ｃ）で形成し、前記搬送用アーム（３３）を、前記筒体（３２Ａ）よりも下側に位置して支軸（３１）に外嵌される下アーム（４２Ａ）と、前記筒体（３２Ａ）よりも上側に位置して支軸（３１）に外嵌される上アーム（４２Ｂ）と、前記下アーム（４２Ａ）と上アーム（４２Ｂ）の先端部を連結する連結部材（４２Ｃ）で形成し、前記下アーム（４２Ａ）に、前記支軸（３１）の軸心から所定の半径隔てた位置に周方向に延在する円弧状の溝（４８）を形成し、前記アーム（３２Ｂ）に、前記溝（４８）に挿通する上下方向に延在するピン（４７）を設け、平面視において、前記軸心（３１）の軸心回りに刈取用アーム（３２）を最も反時計方向に回転させた場合には、前記ピン（４７）が溝（４８）の反時計方向端部に当接することを特徴とするコンバインである。
【０００８】
請求項２記載の発明は、平面視において、前記軸心（３１）の軸心回りに搬送用アーム（３３）を最も時計方向に回転させた場合には、前記ピン（４７）が溝（４８）の反時計方向端部に当接する請求項１記載のコンバインである。
【０００９】
請求項３記載の発明は、前記アーム（３２Ｂ）にピン（４７）を溝（４８）の反時計方向に付勢する付勢手段（４７Ｂ）を設けた請求項１又は２記載のコンバインである。
【００１０】
請求項４記載の発明は、平面視において、前記支軸（３１）を機体フレーム（１）の最も左側に位置する前後フレーム（１Ａ）の左側に設け、前記支軸（３１）の軸心を伝動筒（１１）の軸心の延長線上に配置した請求項１又は２記載のコンバインである。
（【００１１】以降は省略されています）
