公開番号2025042172
公報種別公開特許公報(A)
公開日2025-03-27
出願番号2023149026
出願日2023-09-14
発明の名称作業車両
出願人井関農機株式会社
代理人個人
主分類B60K 1/04 20190101AFI20250319BHJP(車両一般)
要約【課題】車両本体のバッテリのみを有する構成に比べて、作業車両から外部の施設に電力を供給可能にすること。
【解決手段】作業機(18)に替えて作業機支持部(15,16)に追加バッテリ(101)を装着することで、車両本体(1a)のバッテリ(123)のみを有する構成に比べて、作業車両から外部の施設に電力を供給可能にすることができる。また、車両本体(1a)のカバー(6)の内部に収納されると共に前記カバー(6)から引き出し可能なケーブル(127)を備えることで、外部の施設側に接続用のケーブルが準備されていない場合でも、作業車両から外部の施設に電力を供給可能にすることができる。
【選択図】図3
特許請求の範囲【請求項１】
車両本体（１ａ）と、
前記車両本体（１ａ）に支持されて、前記車両本体（１ａ）を走行させる走行装置（２，３）と、
前記車両本体（１ａ）に支持されて、圃場に対する作業を行う作業機（１８）と、
前記車両本体（１ａ）に搭載されたバッテリ（１２３）と、
前記走行装置（２，３）を駆動する電動機（４）と、

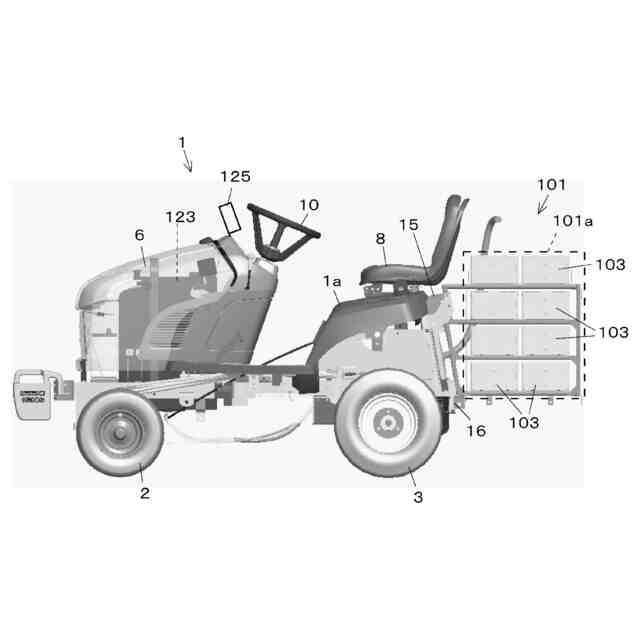

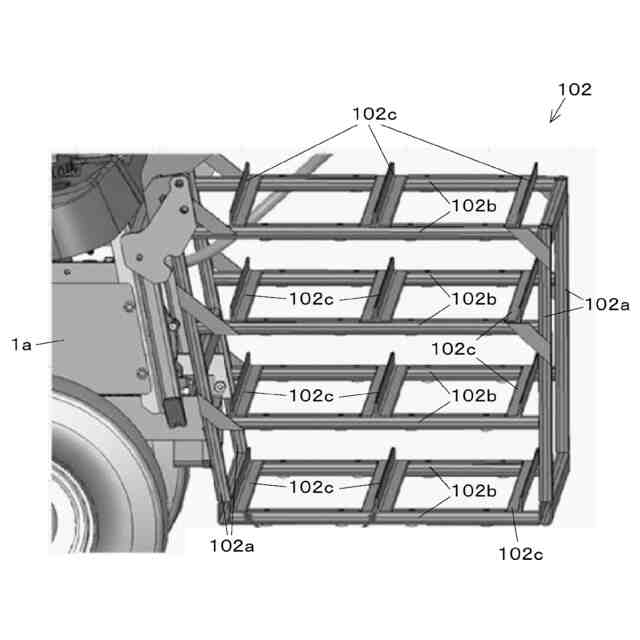

前記作業機（１８）を着脱可能に支持する作業機支持部（１５，１６）であって、前記作業機（１８）に替えて前記バッテリ（１２３）に接続可能な追加バッテリ（１０１）が装着可能な前記作業機支持部（１５，１６）と、
前記バッテリ（１２３）および前記追加バッテリ（１０１）に電気的に接続され、前記車両本体（１ａ）の外部との間で受給電するケーブル（１２７）であって、前記車両本体（１ａ）のカバー（６）の内部に収納されると共に前記カバー（６）から引き出し可能な前記ケーブル（１２７）と、
を備えたことを特徴とする作業車両。
続きを表示（約 1,100 文字）【請求項２】
前記車両本体（１ａ）の前部のボンネット（６）により構成された前記カバー（６）と、
前記ボンネット（６）の側方に設けられて開閉可能な蓋（１２９）と、
前記ボンネット（６）内に収納された状態において、前記車両本体（１ａ）の外部に接続される端子（１２６）が前記蓋（１２９）の内側に収納される前記ケーブル（１２７）と、
を備えたことを特徴とする請求項１に記載の作業車両。
【請求項３】
前記追加バッテリ（１０１）のバッテリ本体（１０３）に接続されて電流を検知する電流検知器（１０７）と、
前記電流検知器（１０７）に接続されて過電流が検知された場合に電流を遮断する配線用遮断器（１０６）と、
前記追加バッテリ（１０１）の受給電の切替制御を行う追加制御回路（１１０）と、
前記車両本体（１ａ）の外部との間で情報通信を行う通信回路（１１１）と、
前記追加制御回路（１１０）の操作を行う追加入力装置（１１２）と、
前記バッテリ本体（１０３）の受給電の切替制御と、前記追加制御回路（１１０）を介した前記バッテリ本体（１０３）の受給電の切替制御とを行う切替ユニット（１２４）と、
前記追加制御回路（１１０）と前記電流検知器（１０７）と前記配線用遮断器（１０６）と前記通信回路（１１１）と前記追加入力装置（１１２）と前記切替ユニット（１２４）とを接続して信号の送受信を行う通信回線（１１４）と、
前記バッテリ本体（１０３）と前記電流検知器（１０７）と前記配線用遮断器（１０６）と前記切替ユニット（１２４）を接続して電流が流れる接続ケーブル（１０８）と、
前記追加制御回路（１１０）と前記電流検知器（１０７）と前記配線用遮断器（１０６）と前記通信回路（１１１）とを収容する保護ケース（１０１ａ）と、
を備えたことを特徴とする請求項１に記載の作業車両。
【請求項４】
前記切替ユニット（１２４）に前記通信回線（１１４）を介して接続され、前記切替ユニット（１２４）と前記バッテリ（１２３）と前記追加バッテリ（１０１）の状態を表示する表示器（１２５）であって、前記車両本体（１ａ）の操縦席（８）の前方に配置された前記表示器（１２５）、
を備えたことを特徴とする請求項３に記載の作業車両。
【請求項５】
前記切替ユニット（１２４）に前記通信回線（１１４）を介して接続され、前記切替ユニット（１２４）と前記バッテリ（１２３）と前記追加バッテリ（１０１）の状態を表示する表示部を有する前記追加入力装置（１１２）であって、前記車両本体（１ａ）の後方に配置された前記追加入力装置（１１２）、
を備えたことを特徴とする請求項３に記載の作業車両。

発明の詳細な説明【技術分野】
【０００１】
この発明は、作業車両に関し、特に、走行装置や作業機を電動で駆動する作業車両に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
動力源に伝動モータを使用する車両において、電動モータを前輪の軸心よりも前方に配置して、機体後部に作業機を装着しても、機体の重心位置が機体後部寄りになりにくくする技術が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２４８９１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術において、電動モータやバッテリを前輪の軸心よりも前方に配置した作業車両の重量バランス面では好ましい配置ではある。従来技術において、機体の前部に設置したバッテリを使用して、災害や停電等の緊急時に、家屋等の外部に供給しようとすると、バッテリの容量に限りがあり、外部給電に利用することが困難である問題があった。
【０００５】
本発明は、車両本体のバッテリのみを有する構成に比べて、作業車両から外部の施設に電力を供給可能にすることを技術的課題とする。
【課題を解決するための手段】
【０００６】
本発明の上記課題は次の解決手段により解決される。
請求項１に記載の発明は、車両本体（１ａ）と、前記車両本体（１ａ）に支持されて、前記車両本体（１ａ）を走行させる走行装置（２，３）と、前記車両本体（１ａ）に支持されて、圃場に対する作業を行う作業機（１８）と、前記車両本体（１ａ）に搭載されたバッテリ（１２３）と、前記走行装置（２，３）を駆動する電動機（４）と、前記作業機（１８）を着脱可能に支持する作業機支持部（１５，１６）であって、前記作業機（１８）に替えて前記バッテリ（１２３）に接続可能な追加バッテリ（１０１）が装着可能な前記作業機支持部（１５，１６）と、前記バッテリ（１２３）および前記追加バッテリ（１０１）に電気的に接続され、前記車両本体（１ａ）の外部との間で受給電するケーブル（１２７）であって、前記車両本体（１ａ）のカバー（６）の内部に収納されると共に前記カバー（６）から引き出し可能な前記ケーブル（１２７）と、を備えたことを特徴とする作業車両である。
【０００７】

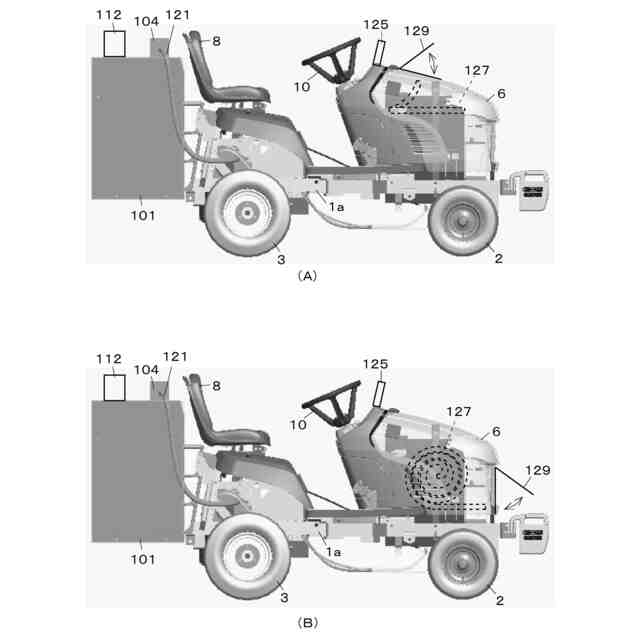

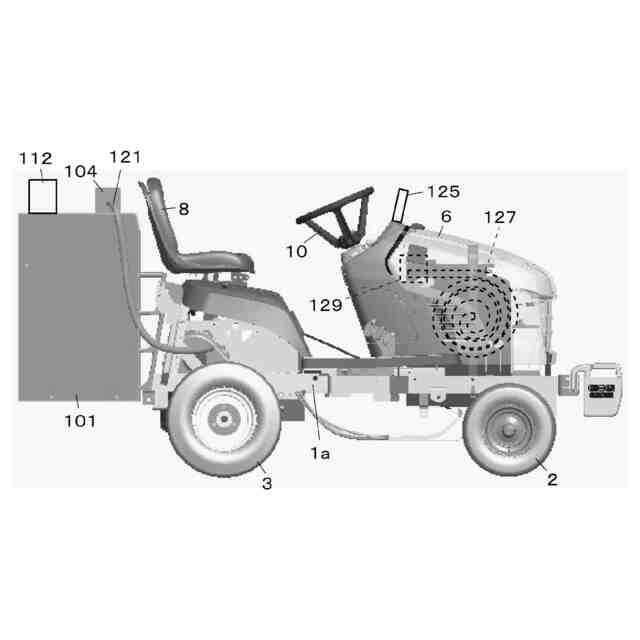

請求項２に記載の発明は、前記車両本体（１ａ）の前部のボンネット（６）により構成された前記カバー（６）と、前記ボンネット（６）の側方に設けられて開閉可能な蓋（１２９）と、前記ボンネット（６）内に収納された状態において、前記車両本体（１ａ）の外部に接続される端子（１２６）が前記蓋（１２９）の内側に収納される前記ケーブル（１２７）と、を備えたことを特徴とする請求項１に記載の作業車両である。
【０００８】
請求項３に記載の発明は、前記追加バッテリ（１０１）のバッテリ本体（１０３）に接続されて電流を検知する電流検知器（１０７）と、前記電流検知器（１０７）に接続されて過電流が検知された場合に電流を遮断する配線用遮断器（１０６）と、前記追加バッテリ（１０１）の受給電の切替制御を行う追加制御回路（１１０）と、前記車両本体（１ａ）の外部との間で情報通信を行う通信回路（１１１）と、前記追加制御回路（１１０）の操作を行う追加入力装置（１１２）と、前記バッテリ本体（１０３）の受給電の切替制御と、前記追加制御回路（１１０）を介した前記バッテリ本体（１０３）の受給電の切替制御とを行う切替ユニット（１２４）と、前記追加制御回路（１１０）と前記電流検知器（１０７）と前記配線用遮断器（１０６）と前記通信回路（１１１）と前記追加入力装置（１１２）と前記切替ユニット（１２４）とを接続して信号の送受信を行う通信回線（１１４）と、前記バッテリ本体（１０３）と前記電流検知器（１０７）と前記配線用遮断器（１０６）と前記切替ユニット（１２４）を接続して電流が流れる接続ケーブル（１０８）と、前記追加制御回路（１１０）と前記電流検知器（１０７）と前記配線用遮断器（１０６）と前記通信回路（１１１）とを収容する保護ケース（１０１ａ）と、を備えたことを特徴とする請求項１に記載の作業車両である。
【０００９】
請求項４に記載の発明は、前記切替ユニット（１２４）に前記通信回線（１１４）を介して接続され、前記切替ユニット（１２４）と前記バッテリ（１２３）と前記追加バッテリ（１０１）の状態を表示する表示器（１２５）であって、前記車両本体（１ａ）の操縦席（８）の前方に配置された前記表示器（１２５）、を備えたことを特徴とする請求項３に記載の作業車両である。
【００１０】
請求項５に記載の発明は、前記切替ユニット（１２４）に前記通信回線（１１４）を介して接続され、前記切替ユニット（１２４）と前記バッテリ（１２３）と前記追加バッテリ（１０１）の状態を表示する表示部を有する前記追加入力装置（１１２）であって、前記車両本体（１ａ）の後方に配置された前記追加入力装置（１１２）、を備えたことを特徴とする請求項３に記載の作業車両である。
【発明の効果】
（【００１１】以降は省略されています）
