特許ウォッチ

公開番号2025055648
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023165010
出願日2023-09-27
発明の名称ケース
出願人日本精機株式会社
代理人
主分類B60K 35/23 20240101AFI20250401BHJP(車両一般)
要約【課題】電磁両立性を向上した車両用表示装置を提供すること。
【解決手段】ケースの一例を含むヘッドアップディスプレイ装置100は、回路基板80を保持する平面部60bfを形成する本体部の一例である下ケース60bと、開口を形成する箱状を為し、回路基板80を覆うシールド70と、を備え、シールド70は、ネジ穴740を形成し、ネジ穴740を介して挿入されたネジ8によって下ケース60bへネジ止めされることで平面部60bfに接触する端部731,732,733,734(折れ部731a,732a,733a,734a)を有し、端部731,732,733,734は、ネジ穴740を形成し、ネジ穴740同士の間は、平面部60bfに向かう凸形状である折れ部731a,732a,733a,734aを為す。
【選択図】図2

特許請求の範囲【請求項１】
回路基板を保持する平面を形成する本体部と、
開口を形成する箱状を為し、前記回路基板を覆うシールドと、
を備え、
前記シールドは、複数の孔を形成し、前記孔を介して挿入されたネジによって前記本体部へネジ止めされることで前記平面に接触する端部を有し、
前記端部は、前記孔を形成し、前記孔同士の間は、前記平面に向かう凸形状を為す
ケース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ケースに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、特許文献１が示すような構成が開示されている。当該文献に開示された回路基板（グランド構造）は、ノイズ源（２００）が発したノイズを伝達するノイズグランド層（１４０）と、電子部品に供給する電源に対する回路グランド層（１００）とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開第２０１５－１１１６４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このような構成を採用してもなお、外来ノイズに対する耐性（イミュニティ、Electromagnetic Susceptibility、ＥＭＳ）やノイズの放射量（エミッション、Electromagnetic Interference、ＥＭＩ）の観点では、未だ改善の余地があった。特に、映像などの送受信に用いられる高速信号線を接続するコネクタ周囲では高い電磁両立性（Electromagnetic Compatibility、ＥＭＣ）が求められている。
【０００５】
そこで本発明の目的とするところは、上述課題に着目し、電磁両立性（ＥＭＣ性能）を向上したケースを提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係るケースは、
回路基板を保持する平面を形成する本体部と、
開口を形成する箱状を為し、前記回路基板を覆うシールドと、
を備え、
前記シールドは、複数の孔を形成し、前記孔を介して挿入されたネジによって前記本体部へネジ止めされることで前記平面に接触する端部を有し、
前記端部は、前記孔を形成し、前記孔同士の間は、前記平面に向かう凸形状を為す。
【図面の簡単な説明】
【０００７】
本開示のヘッドアップディスプレイ１００（ＨＵＤ１００）が車両に搭載された態様の一例を示す図。
ＨＵＤ１００の外観を示す図。

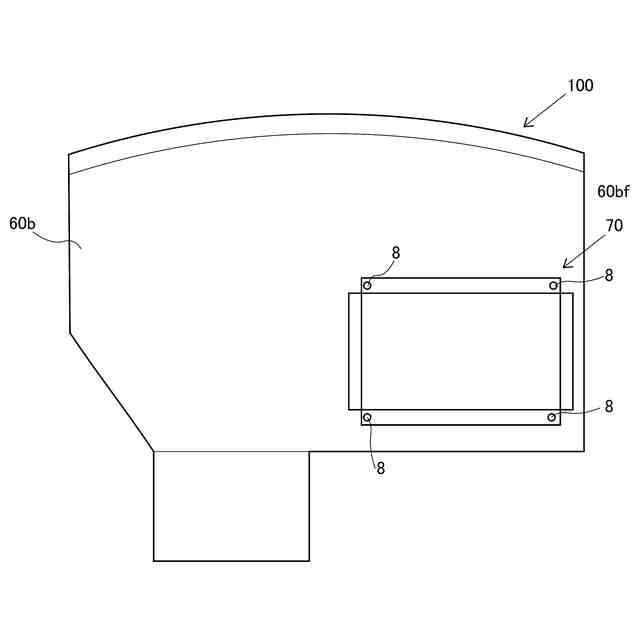

ＨＵＤ１００の下面の外観を示す図。
シールド７０の外観を天面側から示す斜視図。
シールド７０の外観を端部側から示す斜視図。

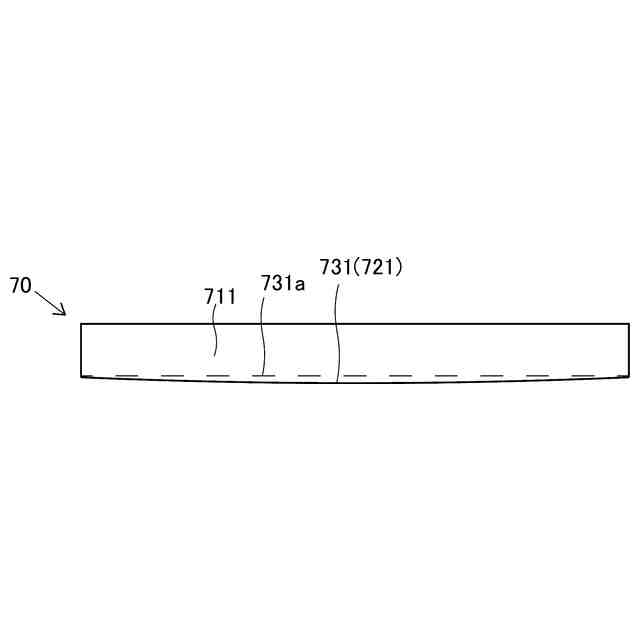

シールド７０の外観を側面７１１と対向する視点から示す図。

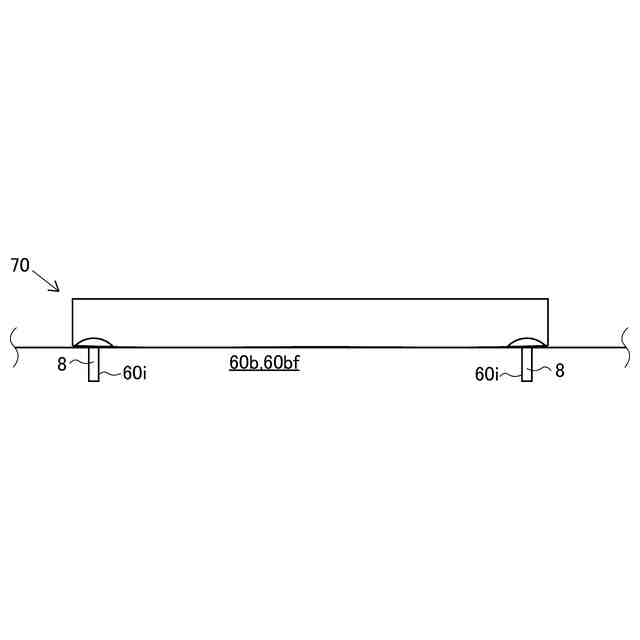

シールド７０が下ケース６０ｂにネジ止めされた状態を示す断面図。
シールド９０の外観を側面９１１と対向する視点から示す図。
シールド９０が下ケース６０ｂにネジ止めされた状態を示す断面図。
シールド７１の外観を示す図。
シールド７２の外観を示す図。
【発明を実施するための形態】
【０００８】
本開示のケースの一態様を、ヘッドアップディスプレイ装置に含まれる構成として、図面を参照して説明する。
［第１実施形態］
＜１－１．全体構成について＞
＜１－２．シールド７０について＞
［効果］
［変形例］
【０００９】

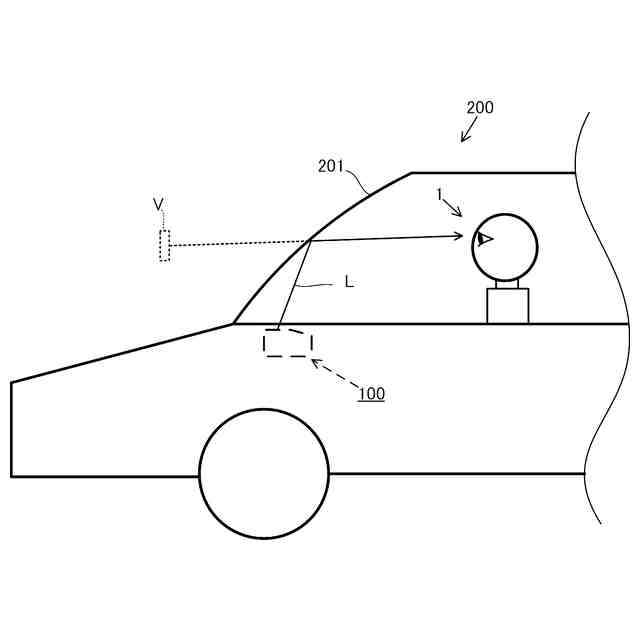

図１に示すように、ヘッドアップディスプレイ装置１００は、車両２００のダッシュボード内に設置される。ヘッドアップディスプレイ装置１００は、車両２００の被投射部材の一例であるフロントガラス２０１に向けて像を表す表示光Ｌを出射する。表示光Ｌはフロントガラス２０１で反射して視認者１（主に車両２００の運転者）に到達する。これにより、虚像Ｖが視認者１により視認可能に表示される。
【００１０】
図２に示すように、ヘッドアップディスプレイ装置１００は、照明部４０と、表示部１０と、凹面鏡３０と、筐体６０と、シールド７０と、回路基板８０と、を備える。以下の説明では、車幅方向をＸ方向と規定し、車両高さ方向をＹ方向と規定し、車両前後方向をＺ方向と規定する。
（【００１１】以降は省略されています）
