公開番号2025037184
公報種別公開特許公報(A)
公開日2025-03-17
出願番号2023144004
出願日2023-09-05
発明の名称ボールペンチップ及びインクリフィル
出願人三菱鉛筆株式会社
代理人弁理士法人太陽国際特許事務所
主分類B43K 1/08 20060101AFI20250310BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】使用時においてボールペンチップのカシメ部内周の変形を抑制可能な技術を提供する。

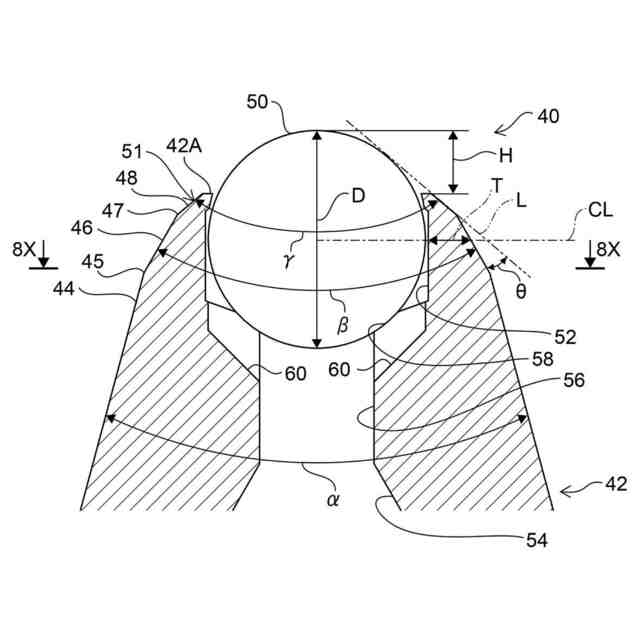

【解決手段】ボールペンチップは、筒状であり、内部にボールハウスを有し、先端部が内側に向かって縮径されたカシメ部によって構成されるホルダと、前記ホルダの外周に形成される先細の第1テーパー面と、前記ホルダの外周で前記第1テーパー面よりも前記ホルダの先端側に形成され、テーパー角が60°以上で且つ前記第1テーパー面のテーパー角よりも大きい先細の第2テーパー面と、前記カシメ部の外周に形成され、前記第2テーパー面とつながり、テーパー角が第2テーパー面のテーパー角よりも大きい先細の第3テーパー面と、一部が前記ホルダの先端から突出した状態で前記ボールハウスに収容され、前記ホルダの先端からの突出量がボール径の25%以上の筆記ボールと、を備える。
【選択図】図6
特許請求の範囲【請求項１】
筒状であり、内部にボールハウスを有し、先端部が内側に向かって縮径されたカシメ部によって構成されるホルダと、
前記ホルダの外周に形成される先細の第１テーパー面と、

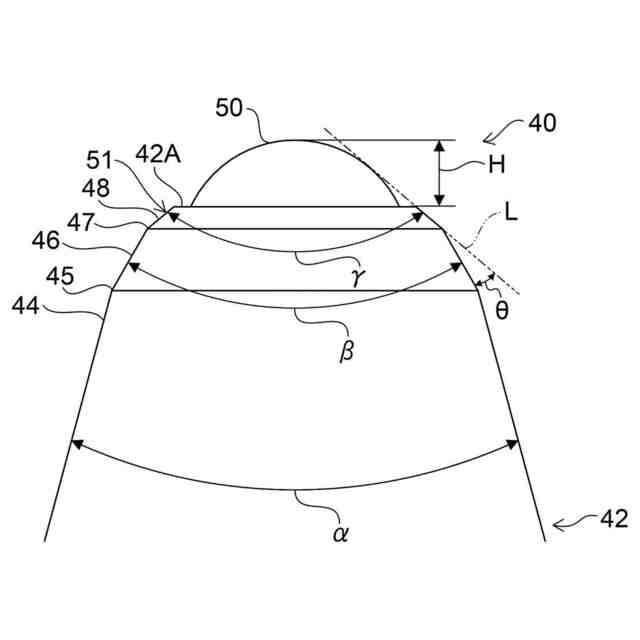

前記ホルダの外周で前記第１テーパー面よりも前記ホルダの先端側に形成され、テーパー角が６０°以上で且つ前記第１テーパー面のテーパー角よりも大きい先細の第２テーパー面と、
前記カシメ部の外周に形成され、前記第２テーパー面とつながり、テーパー角が第２テーパー面のテーパー角よりも大きい先細の第３テーパー面と、
一部が前記ホルダの先端から突出した状態で前記ボールハウスに収容され、前記ホルダの先端からの突出量がボール径の２５％以上の筆記ボールと、
を備えるボールペンチップ。
続きを表示（約 360 文字）【請求項２】
前記ホルダの軸心を含む仮想断面において、前記筆記ボールと、前記第２テーパー面及び前記第３テーパー面の境界との仮想接線に対する前記第２テーパー面の角度が２０°以下である、請求項１に記載のボールペンチップ。
【請求項３】
前記ホルダの軸心を含む仮想断面において、前記ホルダのボール受座に前記筆記ボールが着座した状態での前記筆記ボールの直径部分から外周方向にかけての前記ホルダの肉厚長は、前記筆記ボールのボール径の１６％以上である、請求項１に記載のボールペンチップ。
【請求項４】
請求項１から請求項３のいずれか一項に記載のボールペンチップと、
前記ボールペンチップの後端が先端に装着されるとともに内部にインクが充填されたインク収容管と、
を備えるインクリフィル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ボールペンチップ及びボールペンに装着されるインクリフィルに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ボールペンチップにおいて、カシメ肩部の後方に第２肩部を設けると共に、カシメ肩部を筆記ボールと第２肩部との仮想接線よりも外側に配置することが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１９０４９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、筆記角度が浅い場合、ボールペンチップのカシメ部が紙面と接触して、カシメ部が内側に変形する場合がある。
【０００５】
本開示は、使用時においてボールペンチップのカシメ部が内側に変形するのを抑制可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１態様は、筒状であり、内部にボールハウスを有し、先端部が内側に向かって縮径されたカシメ部によって構成されるホルダと、前記ホルダの外周に形成される先細の第１テーパー面と、前記ホルダの外周で前記第１テーパー面よりも前記ホルダの先端側に形成され、テーパー角が６０°以上で且つ前記第１テーパー面のテーパー角よりも大きい先細の第２テーパー面と、前記カシメ部の外周に形成され、前記第２テーパー面とつながり、テーパー角が第２テーパー面のテーパー角よりも大きい先細の第３テーパー面と、一部が前記ホルダの先端から突出した状態で前記ボールハウスに収容され、前記ホルダの先端からの突出量がボール径の２５％以上の筆記ボールと、を備えるボールペンチップである。
【０００７】
本開示の第２態様は、第１態様のボールペンチップにおいて、前記ホルダの軸心を含む仮想断面において、前記筆記ボールと、前記第２テーパー面及び前記第３テーパー面の境界との仮想接線に対する前記第２テーパー面の角度が２０°以下である、ボールペンチップである。
【０００８】
本開示の第３態様は、第１態様又は第２態様のボールペンチップにおいて、前記ホルダの軸心を含む仮想断面において、前記ホルダのボール受座に前記筆記ボールが着座した状態での前記筆記ボールの直径部分から外周方向にかけての前記ホルダの肉厚長は、前記筆記ボールのボール径の１６％以上である、ボールペンチップである。
【０００９】
本開示の第４態様は、第１態様から第３態様のいずれか一態様のボールペンチップと、前記ボールペンチップの後端が先端に装着されるとともに内部にインクが充填されたインク収容管と、を備えるインクリフィルである。
【００１０】
また、インクリフィルにおいて、前記インクの粘度が１ｍＰａ・ｓｅｃ～１００ｍＰａ・ｓｅｃである、インクリフィルである。
【発明の効果】
（【００１１】以降は省略されています）
