公開番号2025032431
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2023137689
出願日2023-08-28
発明の名称鞄用把手
出願人エース株式会社
代理人個人,個人
主分類A45C 13/26 20060101AFI20250305BHJP(手持品または旅行用品)
要約【課題】
使用者が重い荷物の入った鞄本体を持つときに、長時間持ち続けても、手や指への負担を軽減することができる鞄用把手を提供することを目的とする。
【解決手段】
使用者の人差し指、中指、薬指、小指である四指と対向する側において前記四指と緩嵌し得る連続した曲線状の窪み部(11)を有する芯材(1)と、
前記芯材(1)における使用者の前記四指と対向する側に沿って配設され、使用者の前記四指の形状に合わせて変形可能である緩衝材(2)を備えることを特徴とする鞄用把手により解決することができた。
【選択図】図1
特許請求の範囲【請求項１】
使用者の人差し指、中指、薬指、小指である四指と対向する側において前記四指と緩嵌し得る連続した曲線状の窪み部（１１）を有する芯材（１）と、
前記芯材（１）における使用者の前記四指と対向する側に沿って配設され、使用者の前記四指の形状に合わせて変形可能である緩衝材（２）を備えることを特徴とする鞄用把手。
続きを表示（約 340 文字）【請求項２】
前記緩衝材（２）が帯状であり、前記芯材（１）の窪み部（１１）との間に前記緩衝材（２）の長手方向に沿って間欠的に隙間（ＳＰ）を備えることを特徴とする請求項１に記載の鞄用把手。
【請求項３】
前記緩衝材（２）が、ダイラタンシー特性を有することを特徴とする請求項１又は請求項２に記載の鞄用把手。
【請求項４】
前記緩衝材（２）が、ポリウレタンから形成され、２５％圧縮荷重において０．０５～０．２５ＭＰａであることを特徴とする請求項１又は請求項２に記載の鞄用把手。
【請求項５】
前記窪み部（１１）が、前記芯材（１）の長手方向に沿って６～２０ｍｍの幅で形成されていることを特徴とする請求項１又は請求項２に記載の鞄用把手。

発明の詳細な説明【技術分野】
【０００１】

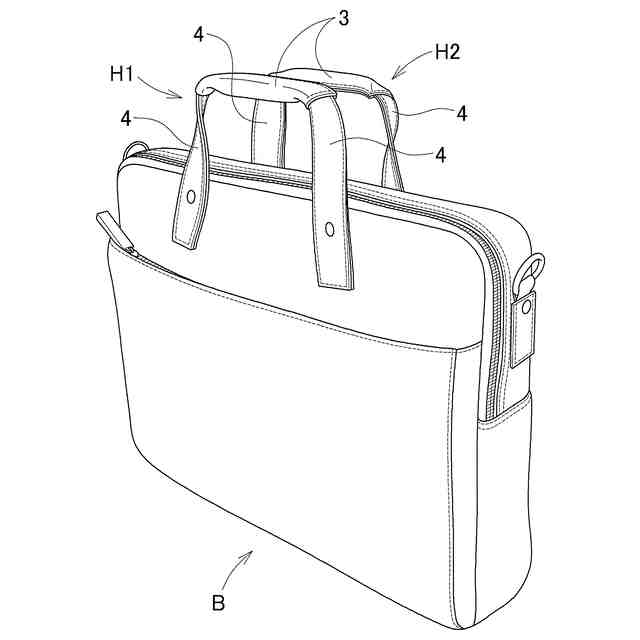

本発明は、手提げ鞄、背負い鞄やスーツケースなどの鞄に取り付けられ、使用者が手で把持するための把手に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、手提げ鞄、背負い鞄やスーツケースなどに、使用者が手で把持するための把手が取り付けられていることが知られている。
【０００３】
例えば、特許文献１及び特許文献２には、基本的な骨格である芯材の下部などを湾曲させた当て部を形成し、上層及び下層の２層からなるクッション材をその当て部を接合させ、さらの外側に外装生地を被覆させるなどしたかばん用持ち手が開示されている。
【先行技術文献】
【特許文献】
【０００４】
実公平０４－０２９７９０号公報
実公平０５－０４０７４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の把手においては、鞄本体に複数の書類など重たい荷物が収納されているときに、使用者の人差し指、中指、薬指、小指である四指と対向する側において芯材が平坦な形状であるために、介在する緩衝材が変形して使用者の四指を支持したとしても長時間持ち続けると指や手が痛くなるという課題があった。
【０００６】
そこで、本発明は上記課題に鑑みてなされたものであり、使用者が重い荷物の入った鞄本体を持つときに、長時間持ち続けても、手や指への負担を軽減することができる鞄用把手を提供することを目的とする。
【課題を解決するための手段】
【０００７】
〔１〕本発明は、使用者の人差し指、中指、薬指、小指である四指と対向する側において前記四指と緩嵌し得る連続した曲線状の窪み部（１１）を有する芯材（１）と、前記芯材（１）における使用者の前記四指と対向する側に沿って配設され、使用者の前記四指の形状に合わせて変形可能である緩衝材（２）を備えることを特徴とする鞄用把手である。
【０００８】

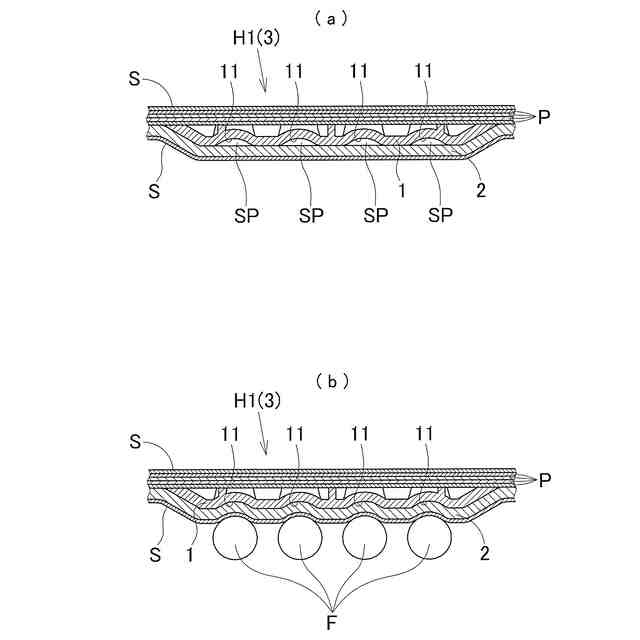

〔２〕そして、前記緩衝材（２）が帯状であり、前記芯材（１）の窪み部（１１）との間に前記緩衝材（２）の長手方向に沿って間欠的に隙間（ＳＰ）を備えることを特徴とする前記〔１〕に記載の鞄用把手である。
【０００９】
〔３〕そして、前記緩衝材（２）が、ダイラタンシー特性を有することを特徴とする前記〔１〕又は前記〔２〕に記載の鞄用把手である。
【００１０】
〔４〕そして、前記緩衝材（２）が、ポリウレタンから形成され、２５％圧縮荷重において０．０５～０．２５ＭＰａであることを特徴とする前記〔１〕又は前記〔２〕に記載の鞄用把手である。
（【００１１】以降は省略されています）
