公開番号2025032203
公報種別公開特許公報(A)
公開日2025-03-11
出願番号2024211751,2022544025
出願日2024-12-04,2021-08-20
発明の名称イージークリーンコーティング付きガラス物品
出願人日本板硝子株式会社
代理人弁理士法人青藍国際特許事務所
主分類C03C 17/23 20060101AFI20250304BHJP(ガラス;鉱物またはスラグウール)
要約【課題】改善されたイージークリーン性を有するコーティング付きガラス物品を提供する。
【解決手段】ガラス基材と、前記ガラス基材上のイージークリーンコーティングとを備え、前記コーティングは、セリウム酸化物を含み、前記コーティングは、単層膜又は複層膜であって、前記複層膜である場合は最上層としてセリウム酸化物を含む層を備え、前記コーティングの表面上の水の接触角が60°以上130°以下であり、窓ガラス、屋根ガラス、浴室用ガラス、鏡、店舗用ガラス、モバイルデバイス用ガラス、及び太陽電池用ガラスからなる群より選ばれる少なくとも1つに該当する、コーティング付きガラス物品、とする。
【選択図】図1
特許請求の範囲【請求項１】
ガラス基材と、前記ガラス基材上のイージークリーンコーティングとを備え、
前記コーティングは、セリウム酸化物を含み、
前記コーティングは、単層膜又は複層膜であって、前記複層膜である場合は最上層としてセリウム酸化物を含む層を備え、
前記コーティングの表面上の水の接触角が６０°以上１３０°以下であり、
窓ガラス、屋根ガラス、浴室用ガラス、鏡、店舗用ガラス、モバイルデバイス用ガラス、及び太陽電池用ガラスからなる群より選ばれる少なくとも１つに該当する、
コーティング付きガラス物品。
続きを表示（約 870 文字）【請求項２】
前記ガラス物品を７６０℃及び４分間の熱処理に曝した後の前記接触角が６０°以上１３０°以下である、
請求項１に記載のガラス物品。
【請求項３】
前記セリウム酸化物がＣｅＯ
2
を含む、
請求項１又は２に記載のガラス物品。
【請求項４】
前記コーティングが１０質量％以上のセリウム酸化物を含む、
請求項１～３のいずれか１項に記載のガラス物品。
【請求項５】
前記ガラス基材と前記コーティングとの間に下地層が介在している、
請求項１～４のいずれか１項に記載のガラス物品。
【請求項６】
可視光透過率が６５％以上の範囲にある、
請求項１～５のいずれか１項に記載のガラス物品。
【請求項７】
前記コーティングの厚さが５～５００ｎｍの範囲にある、
請求項１～６のいずれか１項に記載のガラス物品。
【請求項８】
前記ガラス基材が強化ガラスである、
請求項１～７のいずれか１項に記載のガラス物品。
【請求項９】
ガラス基材と、前記ガラス基材上のイージークリーンコーティングとを備えた、コーティング付きガラス物品の製造方法であって、
前記コーティングは、セリウム酸化物を含み、
前記コーティングの表面上の水の接触角が６０°以上１３０°以下であり、
前記製造方法は、
ガラス基材上に、セリウム酸化物を含むイージークリーンコーティングを形成することと、
前記コーティングが形成された前記ガラス基材に加熱を伴う処理を実施することと、を具備する、
コーティング付きガラス物品の製造方法。
【請求項１０】
前記加熱を伴う処理が、曲げ加工処理、風冷強化処理、化学強化処理、合わせ加工処理、複層加工処理、及び被膜形成処理からなる群より選ばれる少なくとも１つの処理である、請求項９に記載の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、イージークリーンコーティング付きガラス物品に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
各種基材の表面には、イージークリーンコーティング（Easy to clean coating）と呼ばれる被膜が形成されることがある。イージークリーンコーティングにより、基材の表面に付着した汚れは除去しやすくなる。イージークリーンコーティングは、典型的にはフッ素含有有機化合物を含む。イージークリーンコーティングが形成される代表的な基材はガラス基材である。ガラス基材の表面には、例えば、フルオロアルキル基含有シリコンアルコキシドを含む市販のコーティング液が塗布され、イージークリーンコーティングが形成される。
【０００３】
特許文献１には、ガラス基材とイージークリーンコーティングとの間に接着促進剤層を設ける技術が開示されている。接着促進剤層は、具体的にはケイ素混合酸化物層であり、イージークリーン特性の持続性を改善する。
【先行技術文献】
【特許文献】
【０００４】
特表２０１４－５２２４３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のイージークリーンコーティングでは、フッ素含有有機化合物による高い撥水性によって汚れの付着が抑制される。しかし、本発明者の検討によると、フッ素含有有機化合物によるイージークリーン性には改善の余地がある。
【０００６】
本発明は、改善されたイージークリーン性を有するコーティング付きガラス物品を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、
ガラス基材と、前記ガラス基材上のイージークリーンコーティングとを備え、
前記コーティングは、セリウム酸化物を含み、
前記コーティングの表面上の水の接触角が６０°以上１３０°以下である、
コーティング付きガラス物品、を提供する。
【発明の効果】
【０００８】
本発明によれば、改善されたイージークリーン性を有するコーティング付きガラス物品が提供される。
【図面の簡単な説明】
【０００９】
親水性の表面における水滴の蒸発の進行を説明する模式的な断面図である。
フッ素含有有機化合物により撥水性が付与された表面における水滴の蒸発の進行を説明する模式的な断面図である。

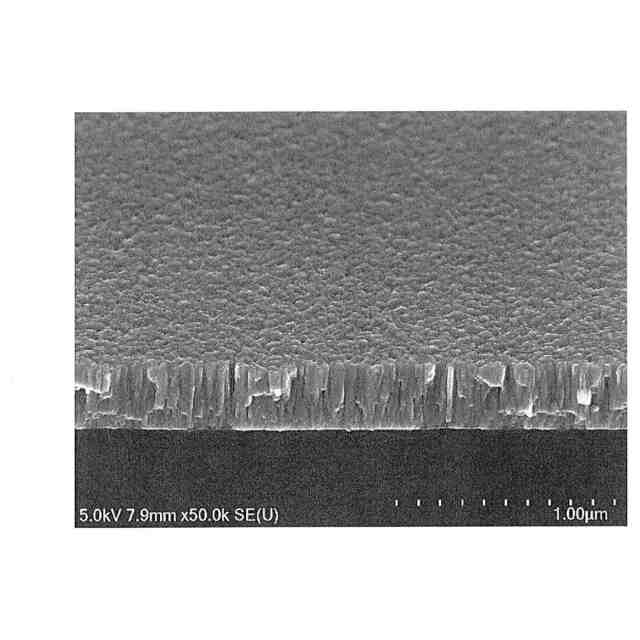

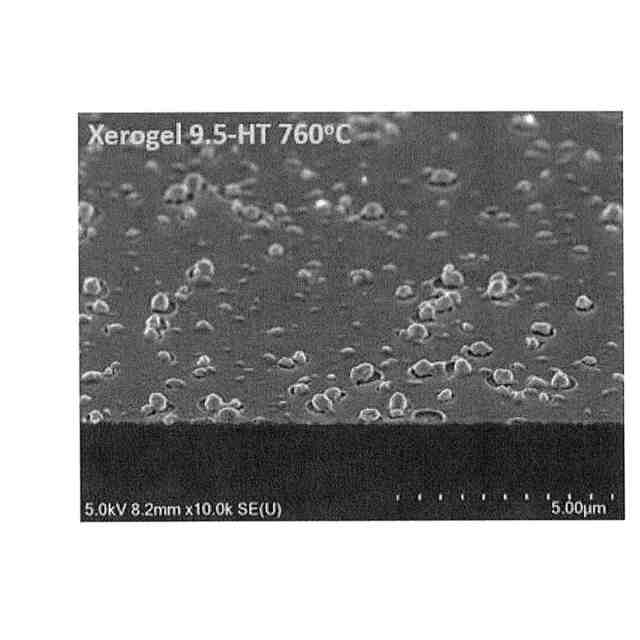

実施例１で作製したコーティング付きガラス物品を走査型電子顕微鏡（ＳＥＭ）で観察した結果を示す図である。
実施例２で作製したコーティング付きガラス物品をＳＥＭで観察した結果を示す図である。
実施例４で作製したコーティング付きガラス物品をＳＥＭで観察した結果を示す図である。
実施例５で作製したコーティング付きガラス物品をＳＥＭで観察した結果を示す図である。
実施例１０で実施した汚れ付着試験／水道水の観察結果を示す図である。
実施例１１で実施した汚れ付着試験／水道水の観察結果を示す図である。
比較例４で実施した汚れ付着試験／水道水の観察結果を示す図である。
比較例５で実施した汚れ付着試験／水道水の観察結果を示す図である。
実施例１２で実施した汚れ付着試験／ハンドソープの流水洗浄前の観察結果を示す図である。
実施例１２で実施した汚れ付着試験／ハンドソープの流水洗浄後の観察結果を示す図である。
比較例６で実施した汚れ付着試験／ハンドソープの流水洗浄前の観察結果を示す図である。
比較例６で実施した汚れ付着試験／ハンドソープの流水洗浄後の観察結果を示す図である。
比較例７で実施した汚れ付着試験／ハンドソープの流水洗浄前の観察結果を示す図である。
比較例７で実施した汚れ付着試験／ハンドソープの流水洗浄後の観察結果を示す図である。
【発明を実施するための形態】
【００１０】
以下の本発明の実施形態についての説明は、本発明を特定の形態に制限する趣旨ではない。本明細書において、「主成分」は、質量基準で、含有率が５０％以上、特に６０％以上の成分を意味する。「実質的に含まない」は、質量基準で、含有率が１％未満、さらに０．１％未満であることを意味する。「実質的に平坦」は、ＳＥＭで観察したときに当該表面上の微粒子及び微粒子状の凸部を除いて高さ又は深さ５００ｎｍ以上の凹凸が確認されないことを意味する。「常温」は、５～３５℃、特に１０～３０℃の範囲の温度を意味する用語として使用する。
（【００１１】以降は省略されています）
