公開番号2025031365
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023137541
出願日2023-08-25
発明の名称通気部付き樹脂成形品
出願人東海興業株式会社
代理人個人
主分類B29C 45/14 20060101AFI20250228BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】通気膜が設けられる通気孔が小径でかつ密集配置されていても、比較的容易に製造できる通気部付き樹脂成形品を提供すること。

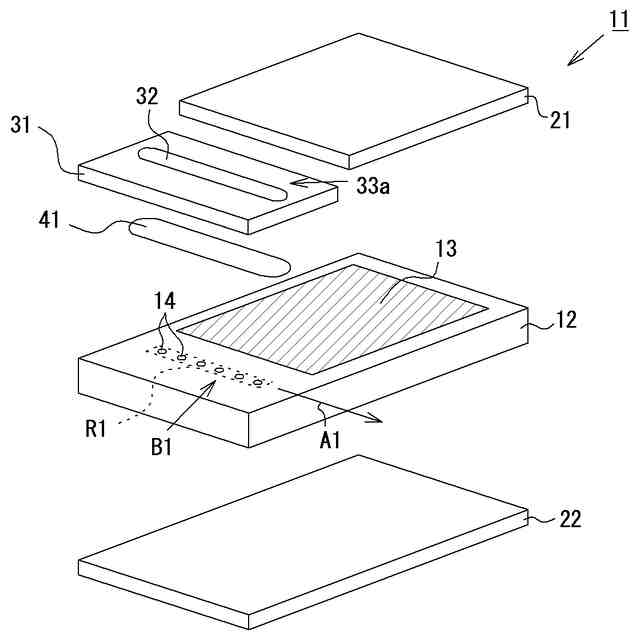

【解決手段】本発明の通気部付き樹脂成形品11は、密集して配置された複数の通気孔14を含む通気部B1が、射出成形品である成形品本体12の一部に設けられたものである。樹脂成形品11は通気膜41を備える。複数の通気孔14の形成部位を包囲する領域を、通気孔形成領域R1と定義する。通気膜41は、当該通気孔形成領域R1よりも大きな外形を有し、かつその内部に無数の微細通気構造を有する。通気膜41が成形品本体12に設けられることで、複数の通気孔14が通気可能に一括して閉塞されている。
【選択図】図2
特許請求の範囲【請求項１】
密集して配置された複数の通気孔を含む通気部が、射出成形品である成形品本体の一部に設けられた樹脂成形品であって、
複数の前記通気孔の形成部位を包囲する領域を通気孔形成領域と定義したときに当該通気孔形成領域よりも大きな外形を有し、かつ内部に無数の微細通気構造を有する通気膜を備えるとともに、
前記通気膜が前記成形品本体に設けられることで、複数の前記通気孔が通気可能に一括して閉塞されている
ことを特徴とする通気部付き樹脂成形品。
続きを表示（約 760 文字）【請求項２】
前記成形品本体には、前記通気部を覆う樹脂製のカバーが設けられ、
前記カバーには、前記通気孔形成領域を包囲可能な大きさの外形を有する開口部が形成され、
前記開口部の外周部分には、前記開口部よりも大きな外形を有する前記通気膜が接合されている
ことを特徴とする請求項１に記載の通気部付き樹脂成形品。
【請求項３】

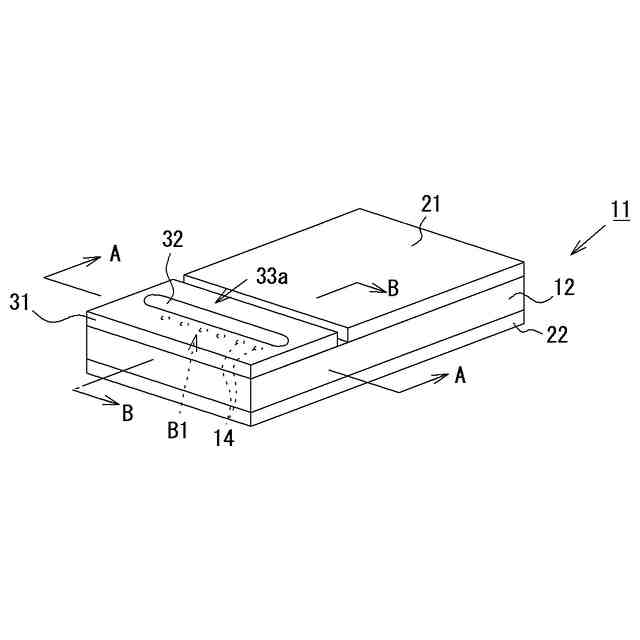

前記樹脂成形品は、前記成形品本体である樹脂製のプレート本体の少なくとも片側面に前記カバーを設けた構造を有するとともに、前記プレート本体に流路が形成された流路プレートであり、
複数の前記通気孔は、前記プレート本体において前記流路に連通するように形成されている
ことを特徴とする請求項２に記載の通気部付き樹脂成形品。
【請求項４】

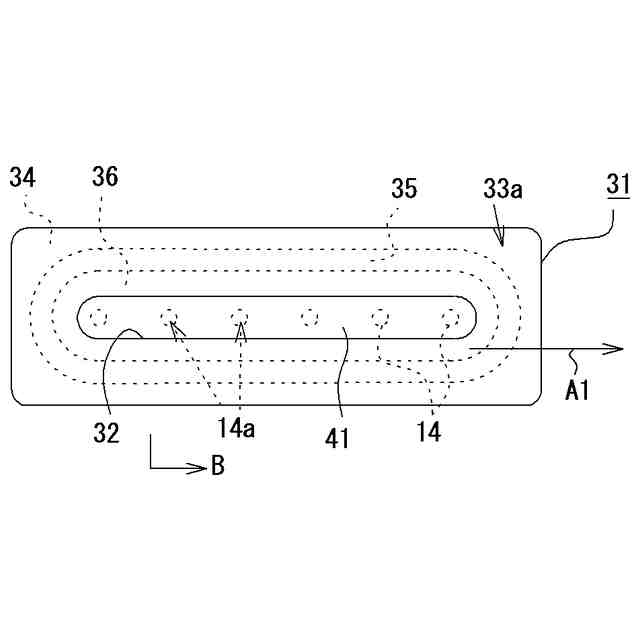

複数の前記通気孔は、列状に配置されており、

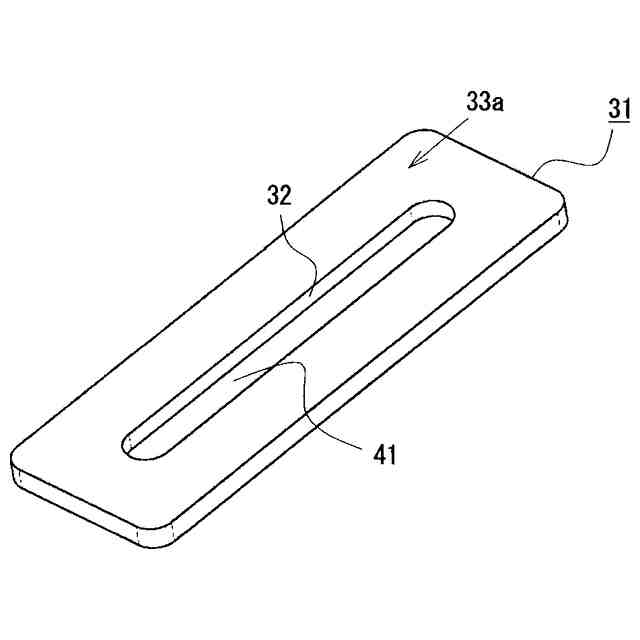

前記開口部は、複数の前記通気孔の配列方向に沿って延びる開口溝であり、
前記通気膜は、前記開口部よりも大きな外形を有するとともに、平面視で細長い形状を呈している
ことを特徴とする請求項３に記載の通気部付き樹脂成形品。
【請求項５】
前記通気膜は、長辺及び短辺を有するとともに、前記短辺側が平面視で丸い形状に形成されていることを特徴とする請求項４に記載の通気部付き樹脂成形品。
【請求項６】

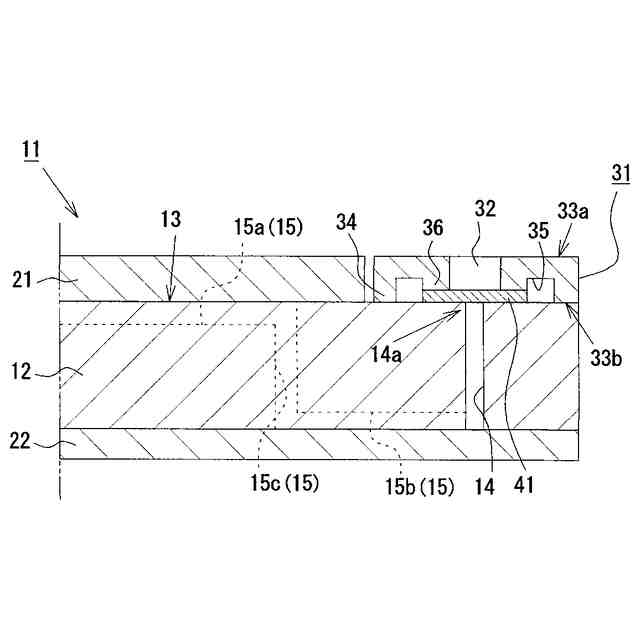

前記カバーにおける前記開口部の外周部分は、射出成形による溶融樹脂の固化物であり、
当該外周部分における前記溶融樹脂の一部が、前記通気膜の無数の微細通気構造内に入り込むことにより、前記通気膜が前記外周部分に接合されている
ことを特徴とする請求項２乃至５のいずれか１項に記載の通気部付き樹脂成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は通気部付き樹脂成形品に係り、特には通気孔を含む通気部が射出成形からなる成形品本体の一部に設けられた樹脂成形品に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、例えば各種の電気・電子機器を収容するためのケース状の樹脂成形品は、一般的に樹脂の射出成形により製造される。この種の樹脂成形品の一部には、成形品内外を連通させる通気部が形成されることがある。通常、通気部は通気孔を含んで構成されており、通気孔は通気膜を設けることで塞がれていることがある。通気膜は通気孔の外周部分に接合される。通気膜は液体の分子よりも細かい無数の微細通気構造を有しているため、気体の通過を許容する一方、水分等の通過は許容しない構造となっている。そして、通気部を介して通気可能な構造を有する樹脂成形品は、従来いくつか提案されている（例えば特許文献１、２等を参照）。
【０００３】
ところで近年では、様々な樹脂成型品が小型化し、小型化に対応して通気部（通気孔や通気膜等）も小さくする要求がある。その例として流路プレートなどを例示することができる。流路プレートは、液体を流すことが可能な流路を有する樹脂成形品であり、その流路の一部に連通するように小径の通気孔が形成されている。そして、この通気孔の外周部分に通気膜を接合することが要求されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３４７０６８号公報
特開２００５－２３１２７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、流路プレートのような樹脂成形品の場合、従来製品と比較して通気孔を非常に小さく形成する必要があり、例えば１ｍｍ以下の直径で形成する必要がある。また、このような小径の通気孔を密集した状態で複数個形成する必要もある。
【０００６】
この場合、通気膜を通気孔の外周部分に接合するためには、各々の通気孔の大きさに合わせて極めて小面積の通気膜を複数枚用意し、それらを小径の通気孔に対して各々正確に配置しなくてはならず、生産することができない。それゆえ、上記構造の樹脂成形品を製造することは従来困難であった。
【０００７】
本発明は上記の課題に鑑みてなされたものであり、その目的は、通気膜が設けられる通気孔が小径でかつ密集配置されていても、比較的容易に製造することができる通気部付き樹脂成形品を提供することにある。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、手段１に記載の発明は、密集して配置された複数の通気孔を含む通気部が、射出成形品である成形品本体の一部に設けられた樹脂成形品であって、複数の前記通気孔の形成部位を包囲する領域を通気孔形成領域と定義したときに当該通気孔形成領域よりも大きな外形を有し、かつ内部に無数の微細通気構造を有する通気膜を備えるとともに、前記通気膜が前記成形品本体に設けられることで、複数の前記通気孔が通気可能に一括して閉塞されていることを特徴とする通気部付き樹脂成形品をその要旨とする。
【０００９】
従って、手段１に記載の発明によると、通気膜が設けられる通気孔が小径かつ密集配置されていても、通気孔形成領域よりも大きな外形を有する通気膜を用い、その通気膜を成形品本体に設けることで、複数の通気孔を一括して閉塞することができる。よって、通気部付き樹脂成形品を比較的容易に製造することができる。
【００１０】

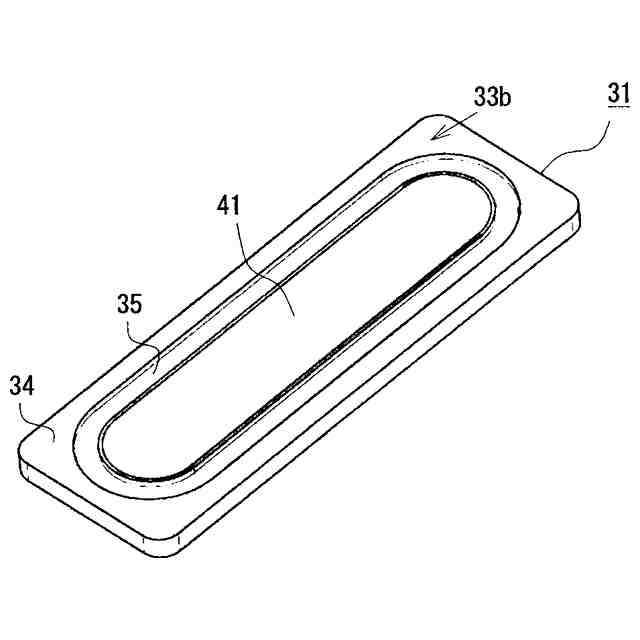

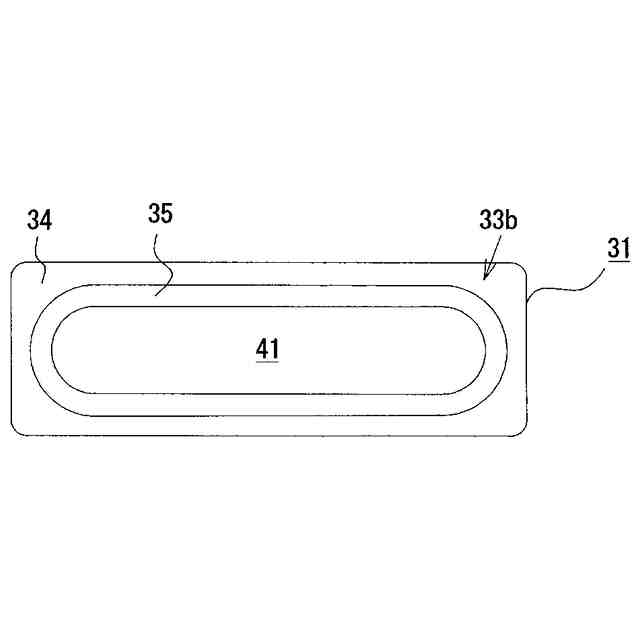

手段２に記載の発明は、手段１において、前記成形品本体には、前記通気部を覆う樹脂製のカバーが設けられ、前記カバーには、前記通気孔形成領域を包囲可能な大きさの外形を有する開口部が形成され、前記開口部の外周部分には、前記開口部よりも大きな外形を有する前記通気膜が接合されていることをその要旨とする。
（【００１１】以降は省略されています）
