公開番号2025064481
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174293
出願日2023-10-06
発明の名称射出成形機
出願人住友重機械工業株式会社
代理人個人,個人
主分類B29C 45/18 20060101AFI20250410BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】成形材料の押し出しにおける第1射出部材の圧力を抑制できる射出成形機を提供する。
【解決手段】射出成形機1は、溶融樹脂が供給されるリザーバシリンダ10と、リザーバシリンダ10内に進退可能に設けられる第1射出部材12と、リザーバシリンダ10から押し出された溶融樹脂が供給される射出シリンダ20と、射出シリンダ20内に進退可能に設けられる第2射出部材22と、第1射出部材12および第2射出部材22の動作を制御する制御部80と、を備える。制御部80は、第1射出部材12の前進により射出シリンダ20に溶融樹脂を供給する計量工程を制御し、計量工程において第1射出部材12の前進に合わせて第2射出部材22を後退させる。
【選択図】図4
特許請求の範囲【請求項１】
成形材料が供給される第１シリンダと、
前記第１シリンダ内に進退可能に設けられる第１射出部材と、
前記第１シリンダから押し出された前記成形材料が供給される第２シリンダと、
前記第２シリンダ内に進退可能に設けられる第２射出部材と、
前記第１射出部材および前記第２射出部材の動作を制御する制御部と、を備え、
前記制御部は、前記第１射出部材の前進により前記第２シリンダに前記成形材料を供給する計量工程を制御し、前記計量工程において前記第１射出部材の前進に合わせて前記第２射出部材を後退させる、
射出成形機。
続きを表示（約 1,000 文字）【請求項２】
前記制御部は、前記計量工程において前記第１射出部材の前進の開始以降に前記第２射出部材の後退を開始する、
請求項１に記載の射出成形機。
【請求項３】
前記制御部は、前記計量工程において前記第１射出部材の前進の停止に伴い前記第２射出部材の後退を停止する、
請求項１に記載の射出成形機。
【請求項４】
前記制御部は、前記計量工程において前記第２射出部材の後退速度を前記第１射出部材の前進速度以下に設定する、
請求項１に記載の射出成形機。
【請求項５】
前記第１シリンダは、前記第１シリンダの前方から当該第１シリンダの内部空間に前記成形材料を供給して前記第１射出部材の前方に前記成形材料を溜め、前記第１射出部材の前進により前記第１シリンダの前方から前記成形材料を吐出し、
前記第２シリンダは、前記第２シリンダの前方から当該第２シリンダの内部空間に前記成形材料を供給して前記第２射出部材の前方に前記成形材料を溜め、前記第２射出部材の前進により前記第２シリンダの前方から前記成形材料を吐出する、
請求項１乃至４のいずれか１項に記載の射出成形機。
【請求項６】
前記第１射出部材は、前記第１シリンダと相対的に摺動して、前方に溜まった前記成形材料を押し出すプランジャである、
請求項５に記載の射出成形機。
【請求項７】
前記第１シリンダは、前記第１射出部材の先端よりも後側の位置から当該第１シリンダの内部空間に前記成形材料を供給し、前記第１射出部材の前方に前記成形材料を溜め、前記第１射出部材の前進により前記第１シリンダの前方から前記成形材料を吐出し、
前記第２シリンダは、前記第２シリンダの前方から当該第２シリンダの内部空間に前記成形材料を供給して前記第２射出部材の前方に前記成形材料を溜め、前記第２射出部材の前進により前記第２シリンダの前方から前記成形材料を吐出する、
請求項１乃至４のいずれか１項に記載の射出成形機。
【請求項８】
前記第１射出部材は、外周面に螺旋状のフライトを有し、前記第１シリンダの内部空間において相対的に回転するスクリュであり、当該回転により前記第１射出部材の前方に前記成形材料を溜める、
請求項７に記載の射出成形機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、射出成形機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、２つのシリンダを用いて成形材料を金型装置に射出する射出成形機が知られている。例えば、特許文献１には、成形材料である溶融樹脂が供給される第１シリンダ（リザーバシリンダ）および第２シリンダ（射出シリンダ）を備える射出成形機が開示されている。
【０００３】
この射出成形機は、第１シリンダの第１射出部材（第１プランジャ）を前進することで、第１シリンダの先端から溶融樹脂を吐出し、第２シリンダの内部空間の前方に溶融樹脂を溜める。そして、射出成形機は、第２シリンダの第２射出部材（第２プランジャ）を前進することで、第２シリンダの前方に溜められた溶融樹脂を金型装置に射出する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２‐２７１５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、上記のような２つのシリンダを有する射出成形機は、第１シリンダから第２シリンダに成形材料を供給する際に、第２シリンダに流入する成形材料の圧力を受けて第２射出部材が後退する。この場合、第１射出部材は、第１シリンダから溶融樹脂を押し出す力に加えて第２射出部材を後退させる力が必要になり、第１射出部材にかかる圧力が大きくなる。射出成形機は、第１射出部材の圧力が大きくなることで、第１射出部材または第１シリンダに損傷が生じ易くなる（耐久性が低下する）等の不都合が生じる。
【０００６】
本開示は、成形材料の押し出し時における第１射出部材の圧力を抑制できる射出成形機を提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様によれば、溶融樹脂が供給される第１シリンダと、前記第１シリンダ内に進退可能に設けられる第１射出部材と、前記第１シリンダから押し出された前記溶融樹脂が供給される第２シリンダと、前記第２シリンダ内に進退可能に設けられる第２射出部材と、前記第１射出部材および前記第２射出部材の動作を制御する制御部と、を備え、前記制御部は、前記第１射出部材の前進により前記第２シリンダに前記溶融樹脂を供給する計量工程を制御し、前記計量工程において前記第１射出部材の前進に合わせて前記第２射出部材を後退させる、射出成形機が提供される。
【発明の効果】
【０００８】
一態様によれば、成形材料の押し出しにおける第１射出部材の圧力を抑制できる。
【図面の簡単な説明】
【０００９】

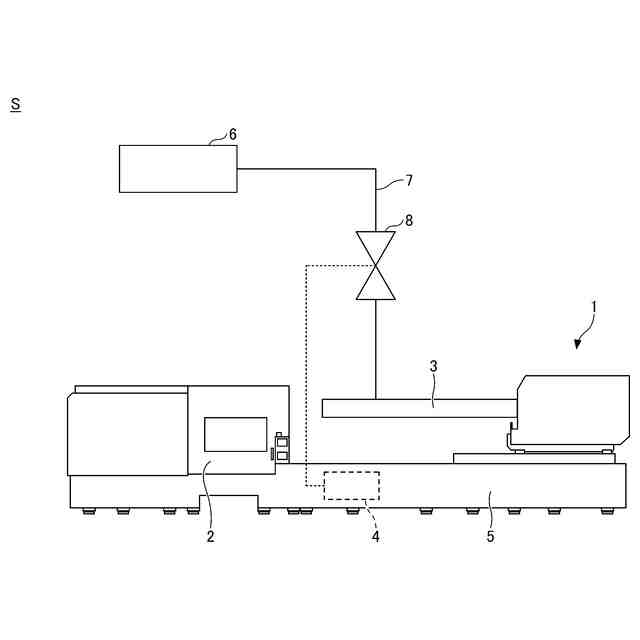

第１実施形態に係る射出成形機システムの全体構成を示す側面図である。

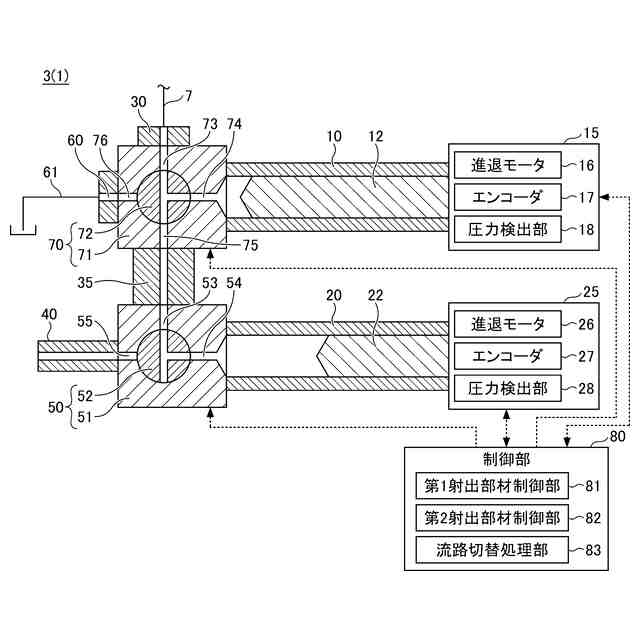

第１実施形態に係る射出成形機の射出装置を模式的に示す断面図である。

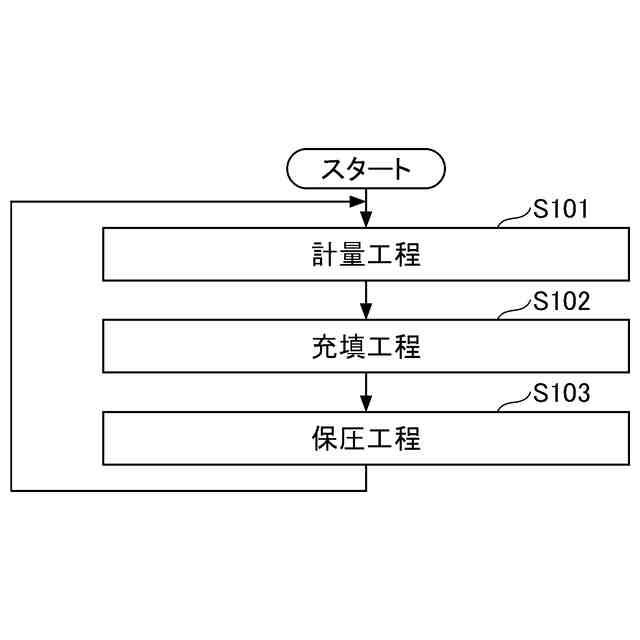

射出成形機における射出装置の動作を示すフローチャートである。

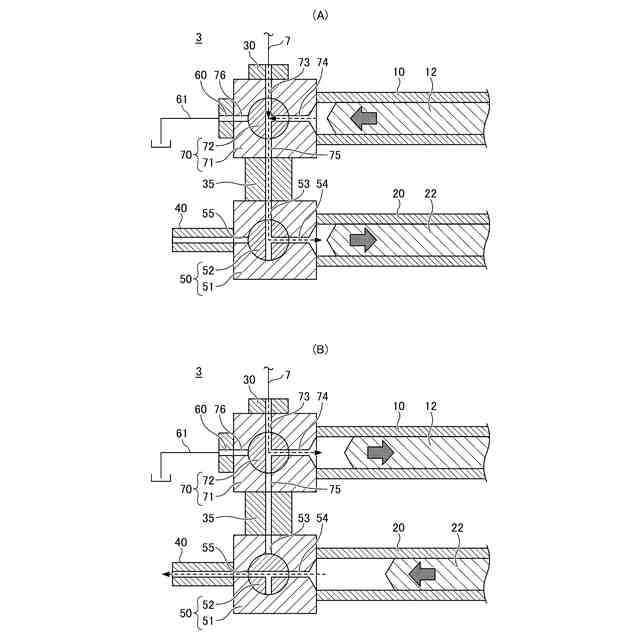

図４（Ａ）は、射出装置の計量工程の動作を示す断面図である。図４（Ｂ）は、射出装置の射出工程の動作を示す図である。
射出装置において溶融樹脂を排出する動作を示す断面図である。

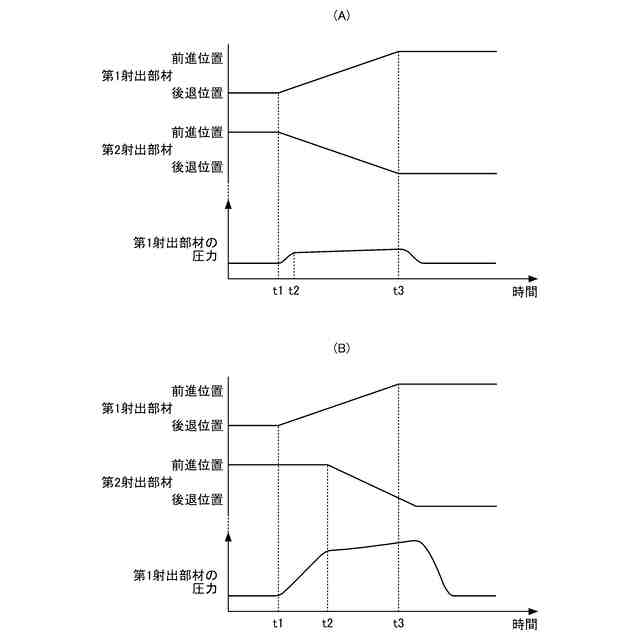

図６（Ａ）は、実施形態に係る射出装置の計量工程の各プランジャの動作を示すタイミングチャートである。図６（Ｂ）は、参考例に係る射出装置の計量工程の各プランジャの動作を示すタイミングチャートである。

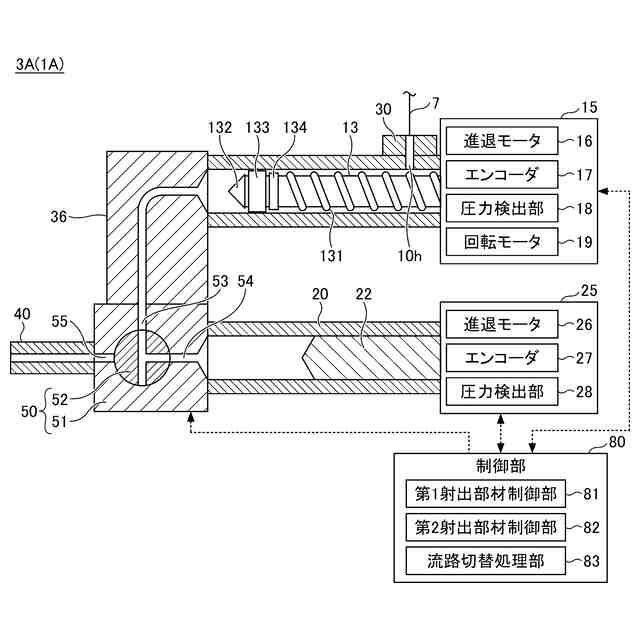

第２実施形態に係る射出成形機の射出装置を模式的に示す断面図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本開示を実施するための形態について説明する。各図面において、同一構成部分には同一符号を付し、重複した説明を省略する場合がある。
（【００１１】以降は省略されています）
