公開番号2025031031
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023136973
出願日2023-08-25
発明の名称三重殻タンクのパージ方法
出願人川崎重工業株式会社
代理人個人,個人
主分類F17C 13/00 20060101AFI20250228BHJP(ガスまたは液体の貯蔵または分配)
要約【課題】パージの処理時間を短縮できる三重殻タンクのパージ方法を提供する。
【解決手段】内槽4、中間槽3および外槽2と、内槽2と中間槽3との間の内側保冷層11と、中間槽3と外槽2との間の外側保冷層12とを備え、内槽4の内部と内側保冷層11とが連通管44で連通状態とされた三重殻タンク1のパージ方法を提供する。三重殻タンクのパージ方法は、内槽4および内側保冷層11に存在する気体を所定の第1パージ経路を用いて置換ガスに置換しつつ、外側保冷層12に存在する気体を前記第1パージ経路とは異なる第2パージ経路を用いて置換ガスに置換する。つまり、内槽4および内側保冷層11のパージと、外側保冷層12のパージとを、並行して同時進行させる。
【選択図】図3
特許請求の範囲【請求項１】
内槽、中間槽および外槽と、前記内槽と前記中間槽との間の内側保冷層と、前記中間槽と前記外槽との間の外側保冷層とを備え、前記内槽の内部と前記内側保冷層とが連通管で連通状態とされた三重殻タンクのパージ方法であって、
前記内槽および前記内側保冷層に存在する気体を所定の第１パージ経路を用いて置換ガスに置換しつつ、
前記外側保冷層に存在する気体を前記第１パージ経路とは異なる第２パージ経路を用いて置換ガスに置換する、三重殻タンクのパージ方法。
続きを表示（約 870 文字）【請求項２】
請求項１に記載の三重殻タンクのパージ方法において、
前記外側保冷層の気体を前記置換ガスに置換する間に、前記内槽および前記内側保冷層の気体を不活性ガスに置換する第１段パージと、前記内槽および前記内側保冷層の前記不活性ガスを当該内槽に貯蔵される貯蔵ガスに置換する第２段パージとを実行する、三重殻タンクのパージ方法。
【請求項３】
請求項１または２に記載の三重殻タンクのパージ方法において、
前記第１パージ経路は、前記置換ガスを前記内槽へ導入する導入経路と、前記内側保冷層から前記置換ガスを外部へ導出する導出経路とを含み、
前記内槽の気体を前記置換ガスに置換した後、前記連通管を通して前記内槽から前記内側保冷層へ前記置換ガスを導入する、三重殻タンクのパージ方法。
【請求項４】
請求項３に記載の三重殻タンクのパージ方法において、
前記内槽は内槽屋根と内槽側板とを含み、前記中間槽は中間槽屋根と中間槽側板とを含み、前記連通管は、前記内槽屋根を貫通するように配置され、
前記内側保冷層のパージは、前記内槽屋根と前記中間槽屋根との間の屋根部の気体を前記置換ガスに置換し、次いで前記内槽側板と前記中間槽側板との間の側部の気体を前記置換ガスに置換する手順で実行する、三重殻タンクのパージ方法。
【請求項５】
請求項４に記載の三重殻タンクのパージ方法において、
前記内槽は平底型の内槽底板を、前記中間槽は平底型の中間槽底板をそれぞれ備え、
前記内側保冷層のパージは、前記側部のパージに続き、前記内槽底板と前記中間槽底板との間の底部の気体を前記置換ガスに置換する手順をさらに含む、三重殻タンクのパージ方法。
【請求項６】
請求項５に記載の三重殻タンクのパージ方法において、
前記内側保冷層の前記底部のパージは、前記内槽底板の中央近傍から前記置換ガスを導出するパージ経路を用いる、三重殻タンクのパージ方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、内槽、中間槽および外槽を有する三重殻タンクのパージ方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
液化天然ガスや液化水素などの極低温の液化ガスを貯留するタンクとして、内槽および外槽を有する二重殻タンクや、内槽と外槽との間に中間槽を備えた三重殻タンク等の多重殻タンクが知られている。
【０００３】
多重殻タンクの初期使用時やメンテナンス時に、タンク内部や槽間の保冷層などに存在している気体を所要のガスに置換するパージが必要となる場合がある。特許文献１には、液化天然ガスを貯蔵する二重殻タンクにおいて、ＢＯＧ（ボイル・オフ・ガス）の取出配管からタンク内にパージガスを供給し、液化天然ガスの払い出し配管からパージ後のガスを排出するパージ方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２０７７１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一般に、二重殻タンクでは、内槽の内部と、内槽と外槽との間の保冷層とは、異なるタイミングでパージ処理が実施される。通常、内槽のパージ処理の完了後、保冷層のパージ処理が実行されている。このようなパージ方法を三重殻タンクに適用した場合、パージ処理に多くの時間を要してしまうことがある。
【０００６】
すなわち、三重殻タンクでは、液化ガスを貯蔵する内槽、内槽と中間槽との間の内側保冷層、および中間槽と外槽との間の外側保冷層とをパージする必要がある。これらパージ対象を段階的にパージする方法を採ると、パージ処理時間が長くなってしまう。とりわけ、高いパージ精度が求められる場合、各段階でのパージ時間が長くなり、パージ処理の長時間化が顕著となる。
【０００７】
本開示の目的は、パージの処理時間を短縮できる三重殻タンクのパージ方法を提供することにある。
【課題を解決するための手段】
【０００８】
本開示の一局面に係る三重殻タンクのパージ方法は、内槽、中間槽および外槽と、前記内槽と前記中間槽との間の内側保冷層と、前記中間槽と前記外槽との間の外側保冷層とを備え、前記内槽の内部と前記内側保冷層とが連通管で連通状態とされた三重殻タンクのパージ方法であって、前記内槽および前記内側保冷層に存在する気体を所定の第１パージ経路を用いて置換ガスに置換しつつ、前記外側保冷層に存在する気体を前記第１パージ経路とは異なる第２パージ経路を用いて置換ガスに置換する。
【発明の効果】
【０００９】
本開示によれば、パージの処理時間を短縮できる三重殻タンクのパージ方法を提供することができる。
【図面の簡単な説明】
【００１０】

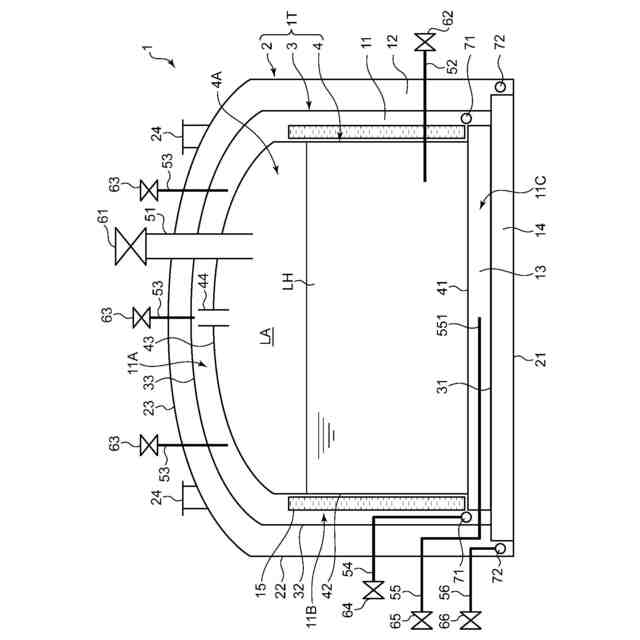

図１は、本開示のパージ方法が適当される三重殻タンクの一例を概略的に示す断面図である。

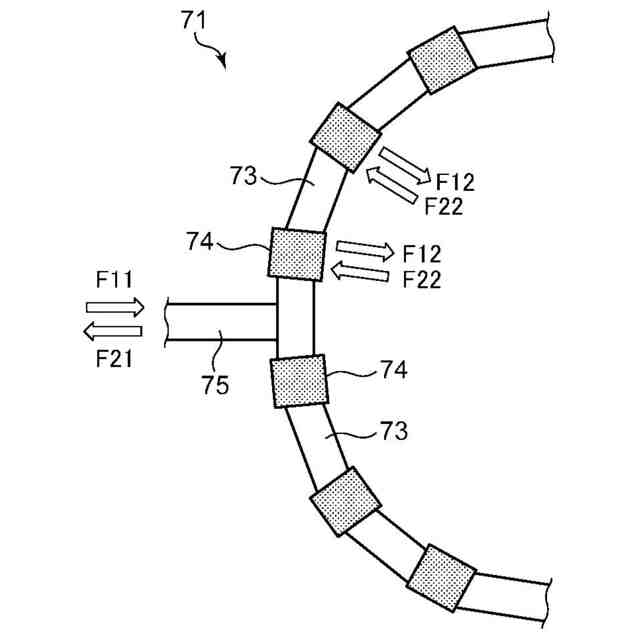

図２は、パージリングの構造を簡略的に示す図である。

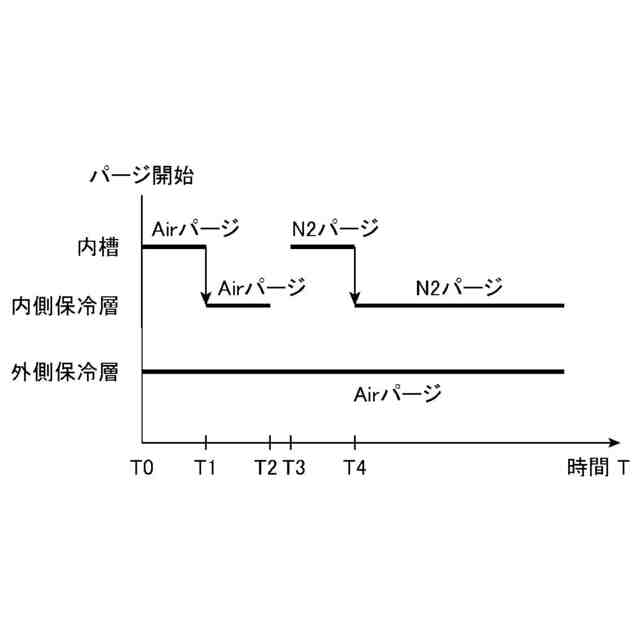

図３は、本開示の実施形態に係る三重殻タンクのパージ方法の一例を示す工程チャートである。

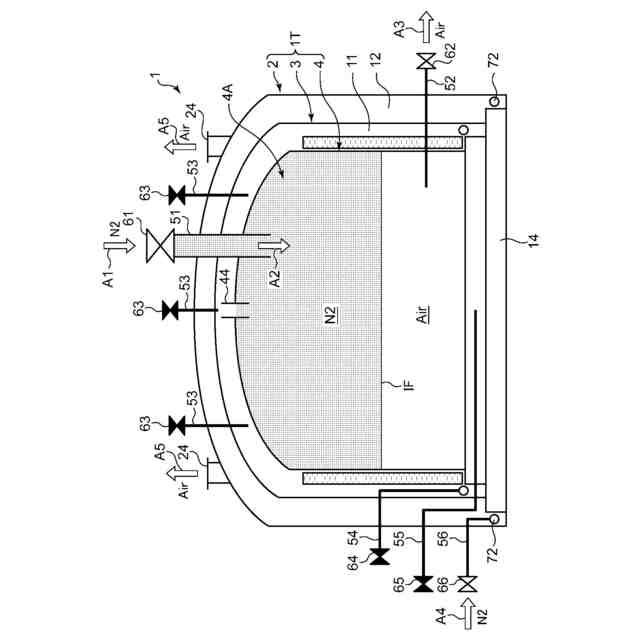

図４は、本実施形態のパージ方法の工程１における、弁の開閉状態およびパージ状況を示す図である。

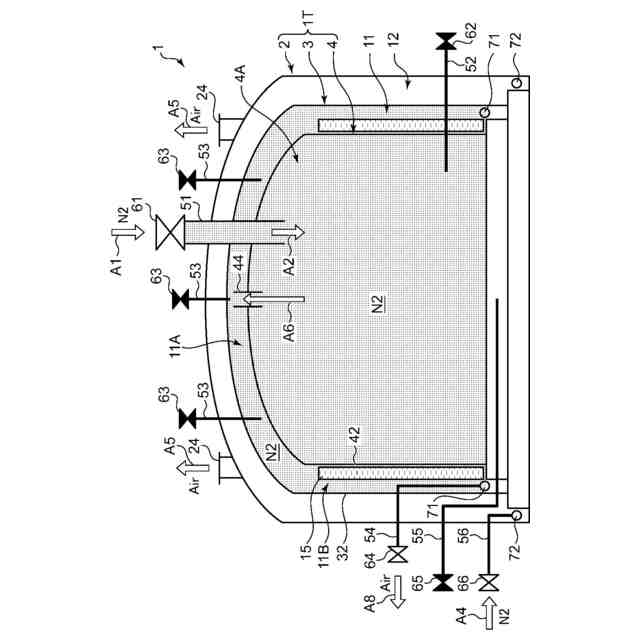

図５は、工程２における、弁の開閉状態およびパージ状況を示す図である。

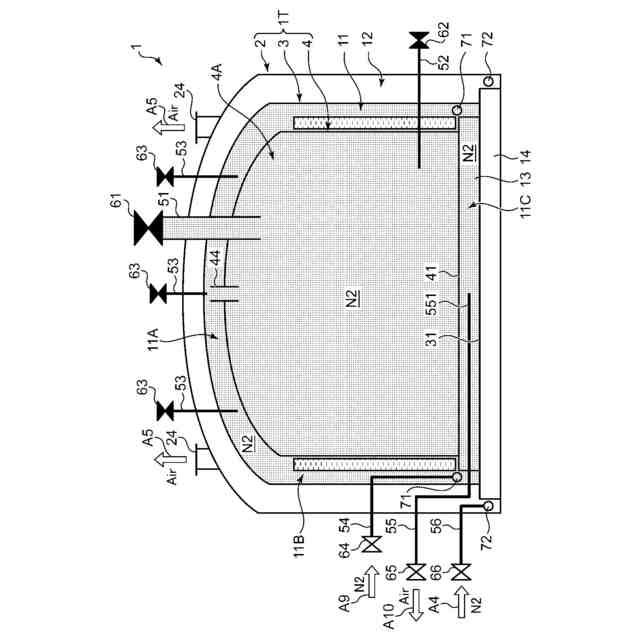

図６は、工程３における、弁の開閉状態およびパージ状況を示す図である。
図７は、工程４における、弁の開閉状態およびパージ状況を示す図である。
図８は、内側底部保冷層に対するパージ処理を示す模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
