公開番号2025145065
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045046
出願日2024-03-21
発明の名称ダクト継手
出願人川崎重工業株式会社,株式会社ヒラサ製作所
代理人弁理士法人有古特許事務所
主分類F16L 21/00 20060101AFI20250926BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】
フランジ継手に比べてダクトの連結作業を効率よく行うことができるダクト継手を提供する。
【解決手段】
本開示の一態様に係るダクト継手は、外周部分に枠状の受け枠を含む凹側継手と、外周部分に前記受け枠に挿入する枠状の挿入枠を含み、前記凹側継手と組み合わせる凸側継手と、を備え、前記受け枠の内周面は、前記受け枠の軸心に対して平行であるか、又は、先端に向かうにしたがって前記受け枠の軸心から離れるように傾斜しており、前記挿入枠の外周面は、先端に向かうにしたがって前記挿入枠の軸心に近づくように傾斜している。
【選択図】図1
特許請求の範囲【請求項１】
外周部分に枠状の受け枠を含む凹側継手と、
外周部分に前記受け枠に挿入する枠状の挿入枠を含み、前記凹側継手と組み合わせる凸側継手と、を備え、
前記受け枠の内周面は、前記受け枠の軸心に対して平行であるか、又は、先端に向かうにしたがって前記受け枠の軸心から離れるように傾斜しており、
前記挿入枠の外周面は、先端に向かうにしたがって前記挿入枠の軸心に近づくように傾斜している、ダクト継手。
続きを表示（約 1,000 文字）【請求項２】
外周部分に枠状の受け枠を含む凹側継手と、
外周部分に前記受け枠に挿入する枠状の挿入枠を含み、前記凹側継手と組み合わせる凸側継手と、を備え、
前記受け枠の内周面は、先端に向かうにしたがって前記受け枠の軸心から離れるように傾斜しており、
前記挿入枠の外周面は、前記挿入枠の軸心に対して平行であるか、又は、先端に向かうにしたがって前記挿入枠の軸心に近づくように傾斜している、ダクト継手。
【請求項３】
前記凹側継手は、前記受け枠よりも内周側に位置する内段差部を含み、
前記凹側継手と前記凸側継手の組合せ時において、前記挿入枠の先端が前記内段差部に接する、請求項１又は２に記載のダクト継手。
【請求項４】
前記内段差部は弾性材料で形成された内対向面を有する、請求項３に記載のダクト継手。
【請求項５】
前記凸側継手は、前記挿入枠よりも外周側に位置する外段差部を含み、
前記凹側継手と前記凸側継手の組合せ時において、前記受け枠の先端が前記外段差部に接する、請求項１又は２に記載のダクト継手。
【請求項６】
前記外段差部は弾性材料で形成された外対向面を有する、請求項５に記載のダクト継手。
【請求項７】
前記凹側継手及び前記凸側継手のうちの一方に位置する係止部材と、前記凹側継手及び前記凸側継手のうちの他方に位置する被係止部材と、を含み、前記凹側継手と前記凸側継手の組合せ時において、前記係止部材が前記被係止部材に係止することで、前記凹側継手に対する前記凸側継手の軸心方向への移動を制限する留め具を備えている、請求項１又は２に記載のダクト継手。
【請求項８】
前記受け枠の内周面は、前記受け枠の軸心を含む断面視において直線状であり、
前記挿入枠の外周面は、前記挿入枠の軸心を含む断面視において直線状である、請求項１に記載のダクト継手。
【請求項９】
前記受け枠の軸心を含む断面視における前記受け枠の内周面と前記受け枠の軸心がなす受け枠傾斜角度は、前記挿入枠の軸心を含む断面視における前記挿入枠の外周面と前記挿入枠の軸心がなす挿入枠傾斜角度よりも小さい、請求項８に記載のダクト継手。
【請求項１０】
前記挿入枠傾斜角度は１度以下である、請求項９に記載のダクト継手。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ダクト継手に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ダクト継手はダクトを連結する継手である。ダクト継手として、特許文献１に記載されているようなフランジ継手を用いることができる。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５４１６８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ダクトの連結作業では、連結する２つのダクトの軸心を一致させる位置合わせを行う。ダクト継手としてフランジ継手を用いる場合、上記の位置合わせに手間がかかるため、ダクトの連結作業を効率よく行うことができない。
【０００５】
そこで、本開示は、フランジ継手に比べてダクトの連結作業を効率よく行うことができるダクト継手を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るダクト継手は、外周部分に枠状の受け枠を含む凹側継手と、外周部分に前記受け枠に挿入する枠状の挿入枠を含み、前記凹側継手と組み合わせる凸側継手と、を備え、前記受け枠の内周面は、前記受け枠の軸心に対して平行であるか、又は、先端に向かうにしたがって前記受け枠の軸心から離れるように傾斜しており、前記挿入枠の外周面は、先端に向かうにしたがって前記挿入枠の軸心に近づくように傾斜している。
【０００７】
また、本開示の他の態様に係るダクト継手は、外周部分に枠状の受け枠を含む凹側継手と、外周部分に前記受け枠に挿入する枠状の挿入枠を含み、前記凹側継手と組み合わせる凸側継手と、を備え、前記受け枠の内周面は、先端に向かうにしたがって前記受け枠の軸心から離れるように傾斜しており、前記挿入枠の外周面は、前記挿入枠の軸心に対して平行であるか、又は、先端に向かうにしたがって前記挿入枠の軸心に近づくように傾斜している。
【発明の効果】
【０００８】
上記のダクト継手によれば、フランジ継手に比べてダクトの連結作業を効率よく行うことができる。
【図面の簡単な説明】
【０００９】

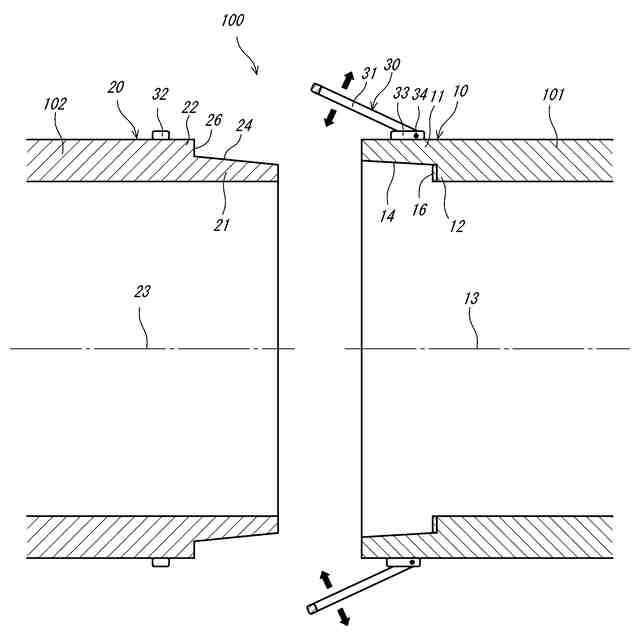

図１は、第１実施形態に係るダクト継手の組合せ前の断面図である。

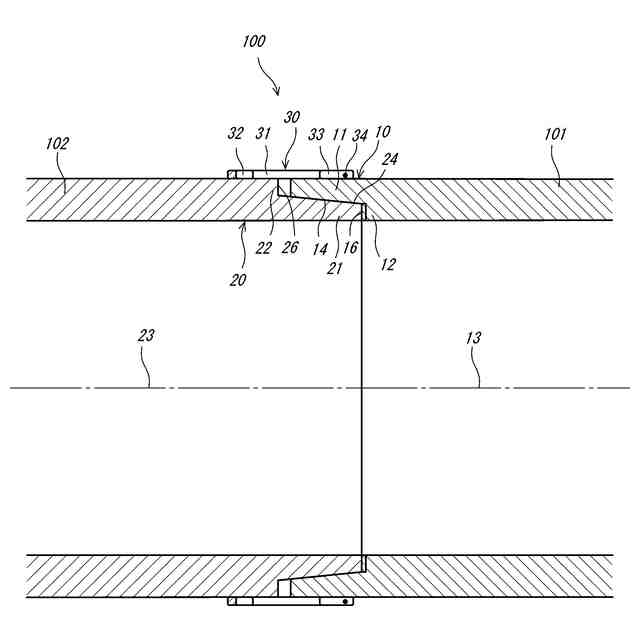

図２は、第１実施形態に係るダクト継手の組合せ時の断面図である。

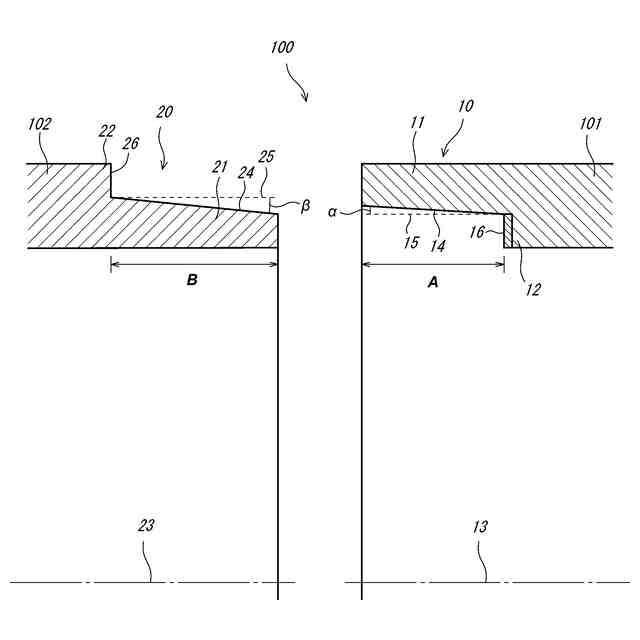

図３は、図１のうち受け枠及び挿入枠を含む範囲の拡大図である。

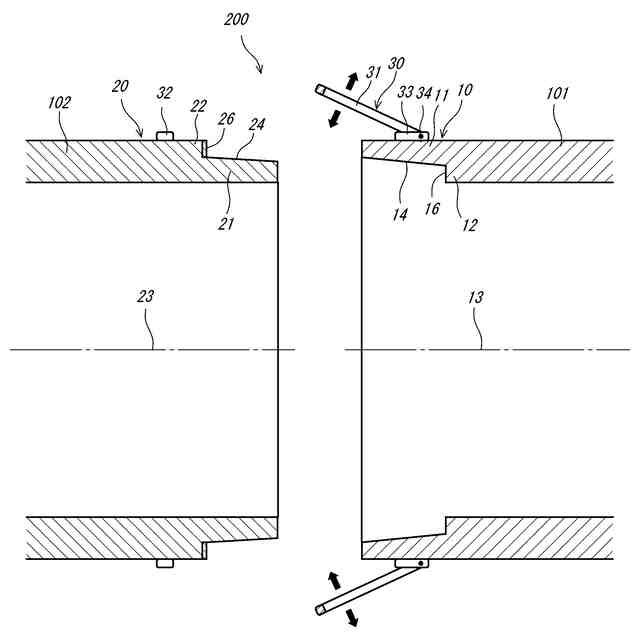

図４は、第２実施形態に係るダクト継手の組合せ前の断面図である。

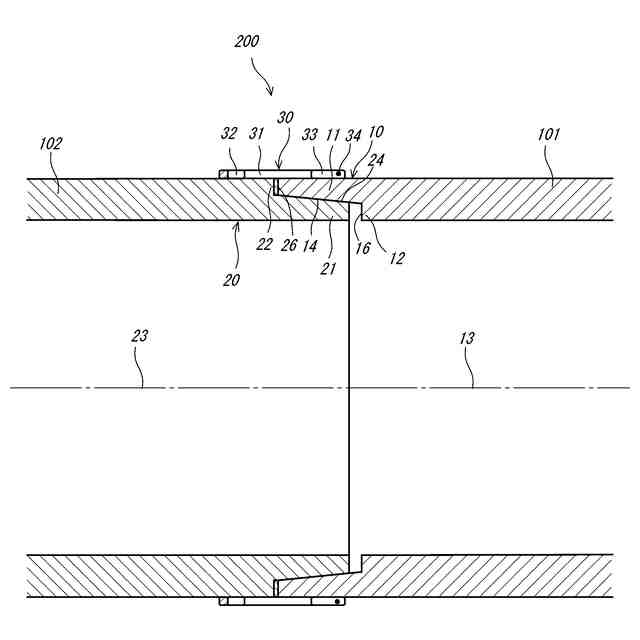

図５は、第２実施形態に係るダクト継手の組合せ時の断面図である。

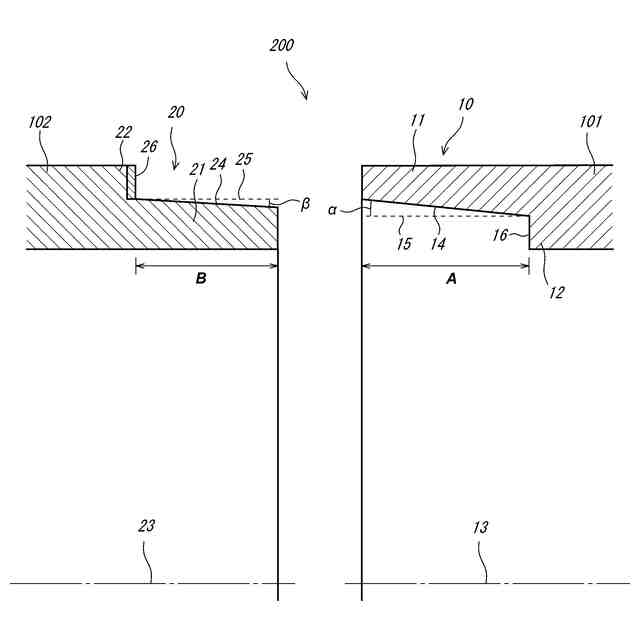

図６は、図４のうち受け枠及び挿入枠を含む範囲の拡大図である。
【発明を実施するための形態】
【００１０】
（第１実施形態）
以下、実施形態について説明する。はじめに第１実施形態に係るダクト継手１００について説明する。図１は、第１実施形態に係るダクト継手１００の組合せ前の断面図である。図２は、第１実施形態に係るダクト継手１００の組合せ時の断面図である。
（【００１１】以降は省略されています）
