公開番号
2025011717
公報種別
公開特許公報(A)
公開日
2025-01-24
出願番号
2023113991
出願日
2023-07-11
発明の名称
電子機器
出願人
任天堂株式会社
代理人
個人
,
個人
,
個人
,
個人
,
個人
,
個人
,
個人
主分類
H05K
7/20 20060101AFI20250117BHJP(他に分類されない電気技術)
要約
【課題】発熱部品から生じた熱を効果的に放熱することができる電子機器を提供する。
【解決手段】外部からの空気が流出入する電子機器1は、吸気口35が設けられたハウジング10と、ハウジングに収容されたファン60及び基板40と、基板の第1面に実装された第1発熱部品42と、基板の第2面に実装された第2発熱部品43と、基板の第1面と対向して配置された第1金属板28と、熱伝導性の第1接続部材81と、を備える。ハウジング内には吸気口から送風された空気をファンに導く第1流路及び第2流路が形成される。第1流路は、第1面とその対向面との間に形成されて第1発熱部品が配置された空間を含み、第2流路は、第2面とその対向面との間に形成されて第2発熱部品が配置された空間を含む。第1接続部材は、基板と第1金属板とを第1発熱部品を介することなく熱移動可能に接続する。第2発熱部品の発熱量は第1発熱部品の総発熱量よりも大きい。
【選択図】図7
特許請求の範囲
【請求項1】
外部からの空気が流出入する電子機器であって、
吸気口が設けられたハウジングと、
前記ハウジングに収容されたファンと、
前記ハウジングに収容された基板と、
前記基板の第1面に実装される1つ以上の第1発熱部品と、
前記基板の前記第1面とは反対側の第2面に実装される1つ以上の第2発熱部品と、
前記基板の前記第1面と対向して配置された第1金属板と、
熱伝導性の第1接続部材と、を備え、
前記第1金属板は、前記ハウジングの少なくとも一部を構成するように形成されるか又は前記ハウジングとは別体として形成され、
前記ハウジング内には前記吸気口から流入した空気を前記ファンに導く第1流路及び第2流路が形成され、
前記第1流路は、少なくとも一部が前記第1面と該第1面に対向する第1対向面とによって形成され、
前記第2流路は、少なくとも一部が前記第2面と該第2面に対向する第2対向面とによって形成され、
前記第1接続部材は、前記基板と前記第1金属板とを熱移動可能に接続し、
前記第2発熱部品全ての総発熱量は前記第1発熱部品全ての総発熱量よりも大きい、又は前記第2発熱部品のうち最も発熱量の大きい部品の発熱量は前記第1発熱部品のうち最も発熱量の大きい部品の発熱量よりも大きい、電子機器。
続きを表示(約 1,500 文字)
【請求項2】
前記基板の第2面と対向して配置された第2金属板と、
前記基板と前記第2金属板とを前記第2発熱部品を介することなく熱移動可能に接続する熱伝導性の第2接続部材と、を更に備え、
前記第2金属板は、前記ハウジングの少なくとも一部を構成するように形成されるか又は前記ハウジングとは別体として形成され、
前記電子機器内に設けられる前記第1接続部材の数は前記第2接続部材の数よりも多い、請求項1に記載の電子機器。
【請求項3】
前記基板の第2面と対向して配置された第2金属板と、
前記基板と前記第2金属板とを前記第2発熱部品を介することなく熱移動可能に接続する熱伝導性の第2接続部材と、を更に備え、
前記第2金属板は、前記ハウジングの少なくとも一部を構成するように形成されるか又は前記ハウジングとは別体として形成され、
前記第1接続部材は前記第2接続部材よりも熱伝導率の高い材料で構成されている、請求項1又は2に記載の電子機器。
【請求項4】
前記第1金属板と前記第2金属板とを接続する熱伝導性の第3接続部材をさらに備える、請求項2に記載の電子機器。
【請求項5】
前記基板に第1配線パターンが設けられ、
前記第1配線パターンは、前記第1発熱部品と熱移動可能に接続されると共に、前記第1接続部材と熱移動可能に接続される、請求項1又は2に記載の電子機器。
【請求項6】
前記第1金属板及び前記第2金属板はそれぞれ前記第1接続部材及び前記第2接続部材を介して前記基板のグランド電位と電気的に接続され、
前記基板に垂直な方向に見たときに、前記第1金属板と重なる位置に前記第1発熱部品が配置され、及び前記第2金属板と重なる位置に前記第2発熱部品が配置される、請求項2に記載の電子機器。
【請求項7】
前記吸気口は、前記ファンに対して互いに異なる方向に位置するように互いに離間して配置された第1吸気口及び第2吸気口の2つの吸気口を有し、
前記第1流路は、前記第1吸気口から前記ファンに流れる空気の流路を含み、
前記第2流路は、前記第2吸気口から前記ファンに流れる空気の流路を含み、
前記第1発熱部品及び前記第2発熱部品は、前記基板に垂直な方向に見たときに互いに重ならない位置に配置される、請求項1又は2に記載の電子機器。
【請求項8】
前記ハウジング内に配置されたバッテリを更に有し、
前記バッテリは、前記第2吸気口と前記ファンの流入口との間の空間よりも前記第1吸気口と前記流入口との間の空間に近接して配置される、請求項7に記載の電子機器。
【請求項9】
前記吸気口は、前記ファンに対して互いに異なる方向に位置するように互いに離間して配置された第1吸気口及び第2吸気口の2つの吸気口を有し、
前記第1発熱部品のうち最も発熱量の多い部品は、前記基板に垂直な方向に見たときに、少なくとも部分的に前記第1吸気口と前記ファンの流入口との間に位置するように配置され、
前記第2発熱部品のうち最も発熱量の多い部品は、前記基板に垂直な方向に見たときに、少なくとも部分的に前記第2吸気口と前記流入口との間に位置するように配置される、請求項1又は2に記載の電子機器。
【請求項10】
前記第2金属板を構成する金属は前記第1金属板を構成する金属よりも熱伝導率が高く、かつ、比重が大きい、請求項2に記載の電子機器。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、電子機器に関する。
続きを表示(約 3,800 文字)
【背景技術】
【0002】
従来から、吸気口及び排気口を有する筐体と、筐体内に配置されて発熱部品が実装された基板と、を有する電子機器が知られている(例えば、特許文献1)。特に、特許文献1に記載された電子機器は、基板に設けられた孔に配置されたファンを有し、且つ、吸気口から吸入された空気が基板の下を通ってファンまで流れ、その後、ファンから流出した空気が基板の上を通って排気口まで流れるように構成されている。
【先行技術文献】
【特許文献】
【0003】
特開2001-111275号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、特許文献1に記載された電子機器では、発熱部品から生じた熱を放熱するにあたって、改善の余地がある。
【0005】
上記課題に鑑みて、本開示の目的は、発熱部品から生じた熱を効果的に放熱することができる電子機器を提供することにある。
【課題を解決するための手段】
【0006】
本開示の要旨は以下のとおりである。
【0007】
(1)外部からの空気が流出入する電子機器であって、
吸気口が設けられたハウジングと、
前記ハウジングに収容されたファンと、
前記ハウジングに収容された基板と、
前記基板の第1面に実装される1つ以上の第1発熱部品と、
前記基板の前記第1面とは反対側の第2面に実装される1つ以上の第2発熱部品と、
前記基板の前記第1面と対向して配置された第1金属板と、
熱伝導性の第1接続部材と、を備え、
前記第1金属板は、前記ハウジングの少なくとも一部を構成するように形成されるか又は前記ハウジングとは別体として形成され、
前記ハウジング内には前記吸気口から流入した空気を前記ファンに導く第1流路及び第2流路が形成され、
前記第1流路は、少なくとも一部が前記第1面と該第1面に対向する第1対向面とによって形成され、 前記第2流路は、少なくとも一部が前記第2面と該第2面に対向する第2対向面とによって形成され、
前記第1接続部材は、前記基板と前記第1金属板とを熱移動可能に接続し、
前記第2発熱部品全ての総発熱量は前記第1発熱部品全ての総発熱量よりも大きい、又は前記第2発熱部品のうち最も発熱量の大きい部品の発熱量は前記第1発熱部品のうち最も発熱量の大きい部品の発熱量よりも大きい、電子機器。
(2)前記基板の第2面と対向して配置された第2金属板と、
前記基板と前記第2金属板とを前記第2発熱部品を介することなく熱移動可能に接続する熱伝導性の第2接続部材と、を更に備え、
前記第2金属板は、前記ハウジングの少なくとも一部を構成するように形成されるか又は前記ハウジングとは別体として形成され、
前記電子機器内に設けられる前記第1接続部材の数は前記第2接続部材の数よりも多い、上記(1)に記載の電子機器。
(3)前記基板の第2面と対向して配置された第2金属板と、
前記基板と前記第2金属板とを前記第2発熱部品を介することなく熱移動可能に接続する熱伝導性の第2接続部材と、を更に備え、
前記第2金属板は、前記ハウジングの少なくとも一部を構成するように形成されるか又は前記ハウジングとは別体として形成され、
前記第1接続部材は前記第2接続部材よりも熱伝導率の高い材料で構成されている、上記(1)又は(2)に記載の電子機器。
(4)前記第1金属板と前記第2金属板とを接続する熱伝導性の第3接続部材をさらに備える、上記(2)又は(3)に記載の電子機器。
(5)前記基板に第1配線パターンが設けられ、
前記第1配線パターンは、前記第1発熱部品と熱移動可能に接続されると共に、前記第1接続部材と熱移動可能に接続される、上記(1)又は(2)に記載の電子機器。
(6)前記第1金属板及び前記第2金属板はそれぞれ前記第1接続部材及び前記第2接続部材を介して前記基板のグランド電位と電気的に接続され、
前記基板に垂直な方向に見たときに、前記第1金属板と重なる位置に前記第1発熱部品が配置され、及び前記第2金属板と重なる位置に前記第2発熱部品が配置される、上記(2)又は(3)に記載の電子機器。
(7)前記吸気口は、前記ファンに対して互いに異なる方向に位置するように互いに離間して配置された第1吸気口及び第2吸気口の2つの吸気口を有し、
前記第1流路は、前記第1吸気口から前記ファンに流れる空気の流路を含み、
前記第2流路は、前記第2吸気口から前記ファンに流れる空気の流路を含み、
前記第1発熱部品及び前記第2発熱部品は、前記基板に垂直な方向に見たときに互いに重ならない位置に配置される、上記(1)又は(2)に記載の電子機器。
(8)前記ハウジング内に配置されたバッテリを更に有し、
前記バッテリは、前記第2吸気口と前記流入口との間の空間よりも前記第1吸気口と前記流入口との間の空間に近接して配置される、上記(7)に記載の電子機器。
(9)前記吸気口は、前記ファンに対して互いに異なる方向に位置するように互いに離間して配置された第1吸気口及び第2吸気口の2つの吸気口を有し、
前記第1発熱部品のうち最も発熱量の多い部品は、前記基板に垂直な方向に見たときに、少なくとも部分的に前記第1吸気口と前記ファン吸気口との間に位置するように配置され、
前記第2発熱部品のうち最も発熱量の多い部品は、前記基板に垂直な方向に見たときに、少なくとも部分的に前記第2吸気口と前記ファン吸気口との間に位置するように配置される、上記(1)又は(2)に記載の電子機器。
(10)前記第2金属板を構成する金属は前記第1金属板を構成する金属よりも熱伝導率が高く、かつ、比重が大きい、上記(2)又は(3)に記載の電子機器。
(11)前記第2金属板は前記第2発熱部材のうち最も発熱量の多い部品に対向するように位置し、
前記基板に垂直な方向に見たときに、前記第2金属板の面積は、前記第1金属板の面積よりも小さい、上記(10)に記載の電子機器。
(12)該電子機器の第1面を構成する第1半体と、該電子機器の前記第1面とは反対側の第2面を構成する第2半体とを有するハウジングを更に備え、
前記第1金属板の周囲は樹脂部材に囲われ、
前記樹脂部材は前記第1半体の少なくとも一部を構成する、上記(11)に記載の電子機器。
(13)前記樹脂部材は、前記第1金属板の、前記基板と対向する面とは反対側の面を覆わない、上記(12)に記載の電子機器。
(14)前記ファンから流出した空気を前記ハウジングの外部へ排出する排気口と、
前記ファンの流出口と排気口との間に配置された放熱部材と、
前記基板に垂直な方向において前記第1発熱部品と前記第1金属板との間に配置され、前記第1発熱部品から生じた熱を前記第1金属板に伝える熱伝導性シート又は熱伝導性グリスと、
前記基板と垂直な方向において前記第2発熱部品と前記第2金属板との間に配置され、前記第2発熱部品から生じた熱を前記放熱部材へ伝えるヒートパイプ又はベイパーチャンバーと、を備える、上記(2)又は(3)に記載の電子機器。
(15)ディスプレイパネルと、熱伝導性シート又は熱伝導性グリスを更に有し、
前記ディスプレイパネルは、前記第1金属板の、前記基板と対向する面とは反対側の面上に配置され、
前記熱伝導性シート又は熱伝導性グリスは、前記ディスプレイパネルと前記第1金属板との間に配置される、上記(1)又は(2)に記載の電子機器。
【発明の効果】
【0008】
本開示によれば、発熱部品から生じた熱を効果的に放熱することができる電子機器が提供される。
【図面の簡単な説明】
【0009】

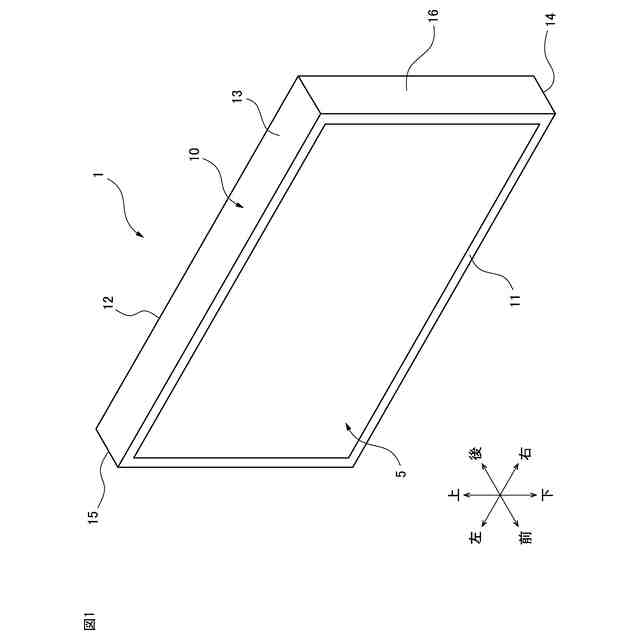

図1は、電子機器を前上方から見た概略的な斜視図である。

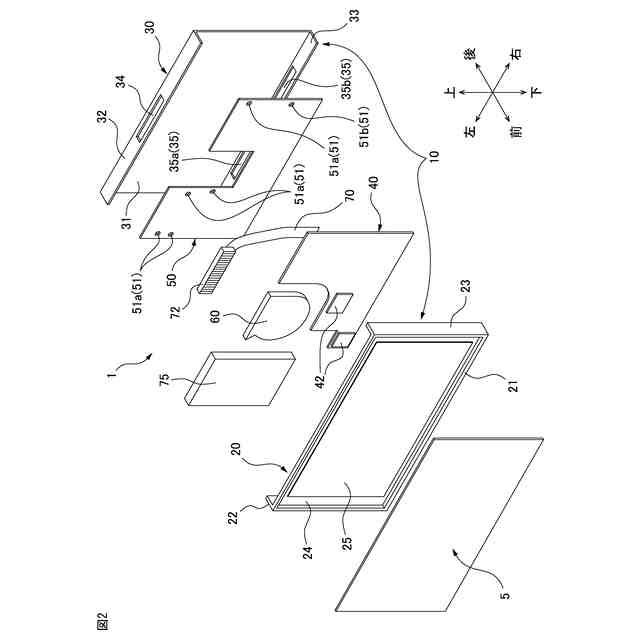

図2は、電子機器を前上方から見た概略的な分解斜視図である。

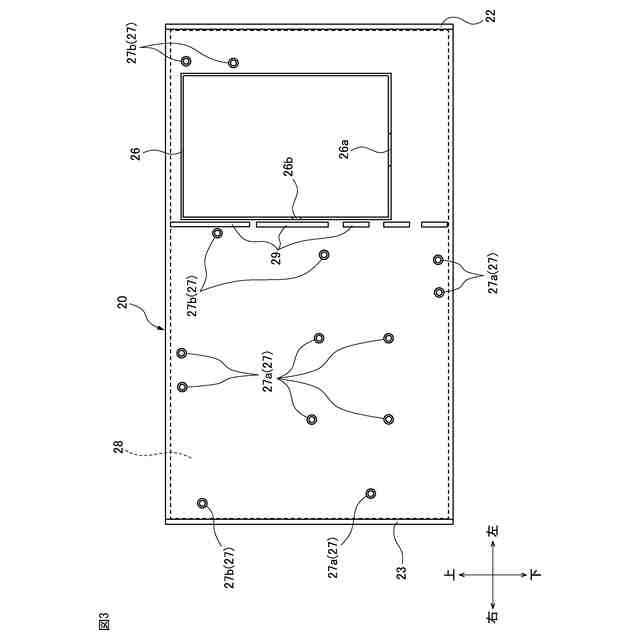

図3は、前方ハウジング半体を後方から見た平面図である。

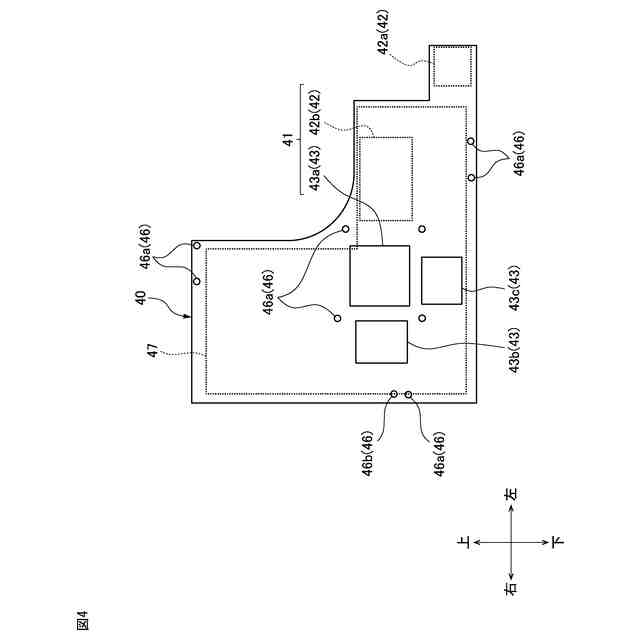

図4は、基板を後方から見た平面図である。

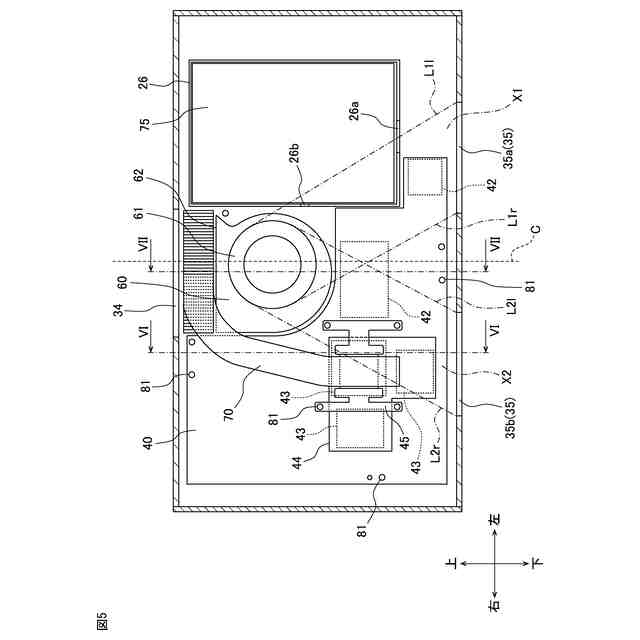

図5は、後方ハウジング半体及び後方金属板を取り外した状態において電子機器を後方から見た平面図である。

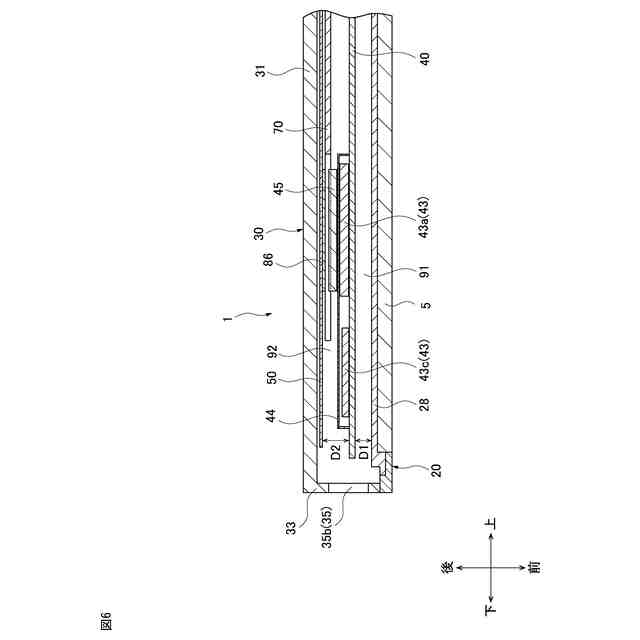

図6は、図5の線VI-VIに沿って見た、電子機器の部分的な断面図である。

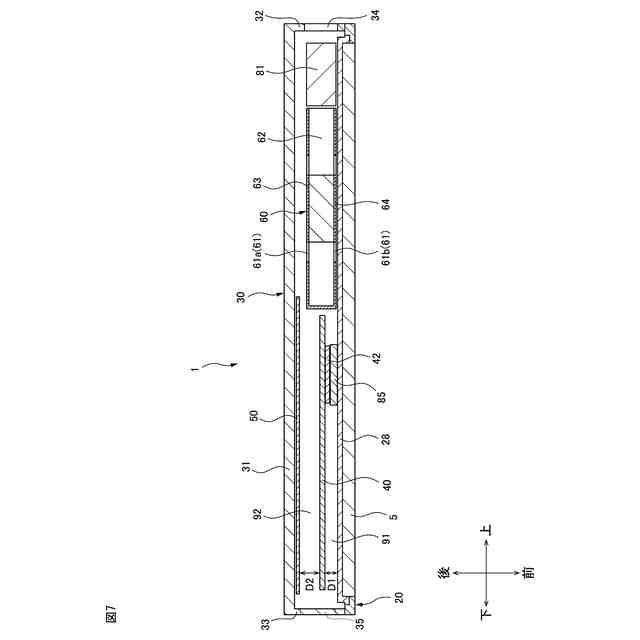

図7は、図5の線VII-VIIに沿って見た、電子機器の断面図である。
図8は、締結具によって前方金属板、基板及び後方金属板が互いに取り付けられる様子を概略的に示す断面図である。
【発明を実施するための形態】
【0010】
以下、図面を参照して実施形態について詳細に説明する。なお、以下の説明では、同様な構成要素には同一の参照番号を付す。
(【0011】以降は省略されています)
