公開番号2025005895
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023106317
出願日2023-06-28
発明の名称切断装置
出願人パナソニックIPマネジメント株式会社
代理人個人,個人,個人
主分類B26B 19/20 20060101AFI20250109BHJP(切断手工具;切断;切断機)
要約【課題】使用時にダイヤルを誤操作してしまうことを、より確実に抑制することが可能な切断装置を得る。
【解決手段】切断装置10は、把持部11aを有する本体部11と、本体部11に固定される固定刃47と、固定刃47に対して往復摺動することが可能な可動刃46と、を有する刃部45と、を備えている。また、切断装置10は、本体部11に回動可能に取り付けられ、刈高さを調整する際に操作されるダイヤル21と、ダイヤル21の回動を許容した状態でダイヤル21の一部を覆うカバー30と、を備えている。そして、本体部11における把持部11aと刃部45との間にダイヤル21が取り付けられており、カバー30が、ダイヤル21の把持部側を覆っている。
【選択図】図1
特許請求の範囲【請求項１】
把持部を有する本体部と、
前記本体部に固定される固定刃と、前記固定刃に対して往復摺動することが可能な可動刃と、を有する刃部と、
前記本体部に回動可能に取り付けられ、刈高さを調整する際に操作されるダイヤルと、
前記ダイヤルの回動を許容した状態で前記ダイヤルの一部を覆うカバーと、
を備え、
前記本体部における前記把持部と前記刃部との間に前記ダイヤルが取り付けられており、
前記カバーが、前記ダイヤルの前記把持部側を覆っている、
切断装置。
続きを表示（約 500 文字）【請求項２】
前記カバーが、複数種類の面を有している、
請求項１に記載の切断装置。
【請求項３】
前記カバーに滑り止め部が形成されている、
請求項１または請求項２に記載の切断装置。
【請求項４】
前記カバーは、
前記ダイヤルの天面を覆う天壁と、
前記ダイヤルの前記把持部側の周面を覆う周壁と、
前記天壁と前記周壁とを連結する連結壁と、
を備えており、
前記周壁は、前記天壁よりも幅広に形成されている、
請求項１または請求項２に記載の切断装置。
【請求項５】
前記連結壁の連結面が凸曲面である、
請求項４に記載の切断装置。
【請求項６】
前記カバーは、前記ダイヤルの天面を覆う天壁を備えており、
前記天壁の前記刃部側の先端に、前記ダイヤルに対して離れる方向に突出する突起部が形成されている、
請求項１または請求項２に記載の切断装置。
【請求項７】
前記突起部の前記把持部側の面が凹曲面である、
請求項６に記載の切断装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、切断装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、切断装置として、下記の特許文献１に開示されているように、固定刃と可動刃とを有する刃部と、刃部が取り付けられる本体部と、備え、固定刃に対して可動刃を往復摺動させることで毛髪を切断するようにしたバリカンが提案されている。
【０００３】
この特許文献１では、切断装置としてのバリカンが、毛髪の刈高さ（刃部により切断した後に残る毛髪の長さ）を変えることが可能な刈高さ調整機構を備えており、刈高さ調整機構が、本体部１１に回動可能に取り付けられるダイヤルを備えている。そして、ダイヤルを操作する（ダイヤルを本体部に対して相対的に回動させる）ことで、可動刃が固定刃に対して往復摺動と交差する方向にスライドするようにし、可動刃が固定刃に対して往復摺動と交差する方向にスライドすることで、毛髪の刈り高さが調整されるようにしている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１９５８６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
このように、ダイヤルを操作することで刈り高さを調整するタイプの切断装置においては、使用時にダイヤルを誤操作してしまうことを、より確実に抑制できるようにするのが好ましい。
【０００６】
そこで、本開示は、使用時にダイヤルを誤操作してしまうことを、より確実に抑制することが可能な切断装置を得ることを目的とする。
【課題を解決するための手段】
【０００７】
本開示の一態様にかかる切断装置は、把持部を有する本体部と、前記本体部に固定される固定刃と、前記固定刃に対して往復摺動することが可能な可動刃と、を有する刃部と、前記本体部に回動可能に取り付けられ、刈高さを調整する際に操作されるダイヤルと、前記ダイヤルの回動を許容した状態で前記ダイヤルの一部を覆うカバーと、を備え、前記本体部における前記把持部と前記刃部との間に前記ダイヤルが取り付けられており、前記カバーが、前記ダイヤルの前記把持部側を覆っている。
【発明の効果】
【０００８】
本開示によれば、使用時にダイヤルを誤操作してしまうことを、より確実に抑制することが可能な切断装置を得ることができる。
【図面の簡単な説明】
【０００９】

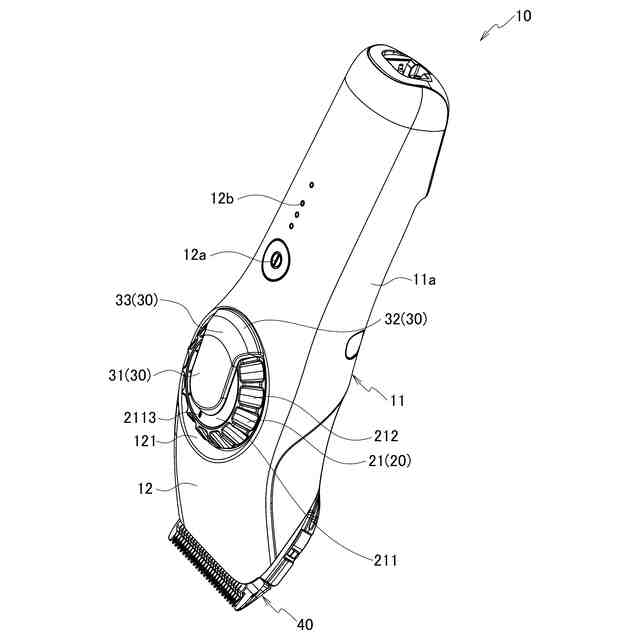

実施の形態にかかるバリカンの一例を示す斜視図である。
実施の形態にかかるバリカンの一例を示す正面図である。

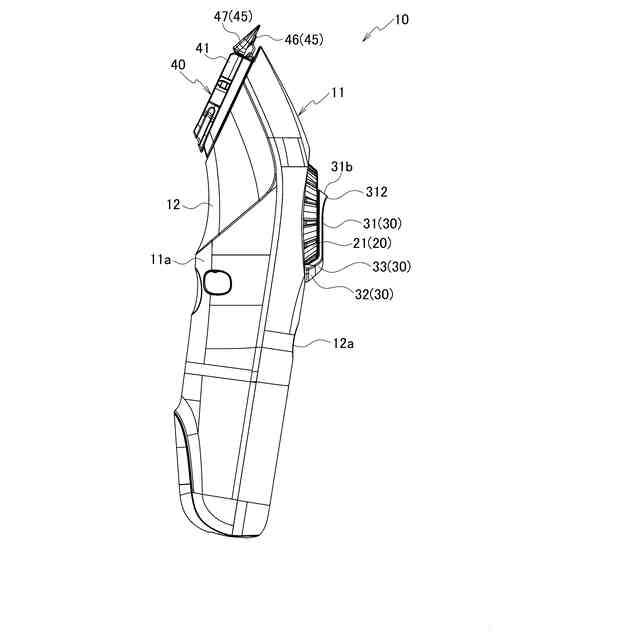

実施の形態にかかるバリカンの一例を示す側面図である。

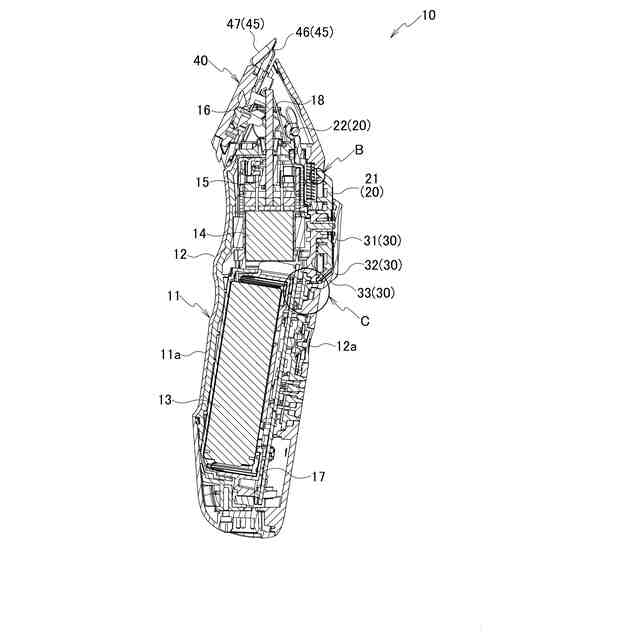

図２のＡ－Ａ断面図である。

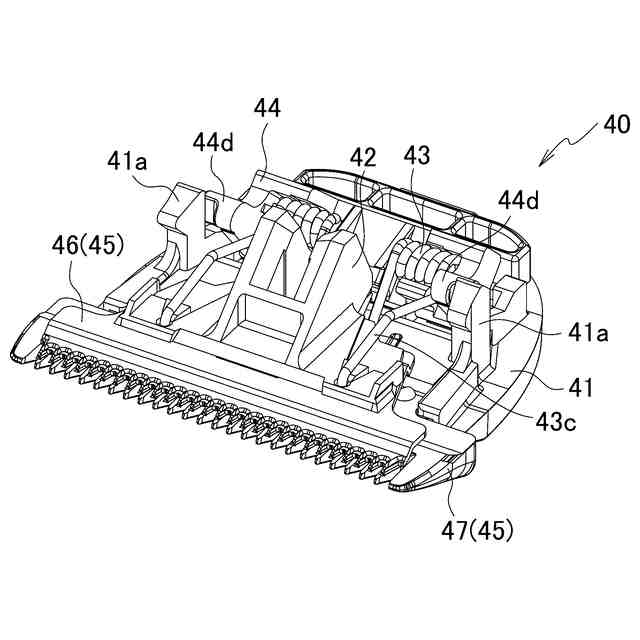

実施の形態にかかるバリカンが備える刃ブロックの一例を示す斜視図である。

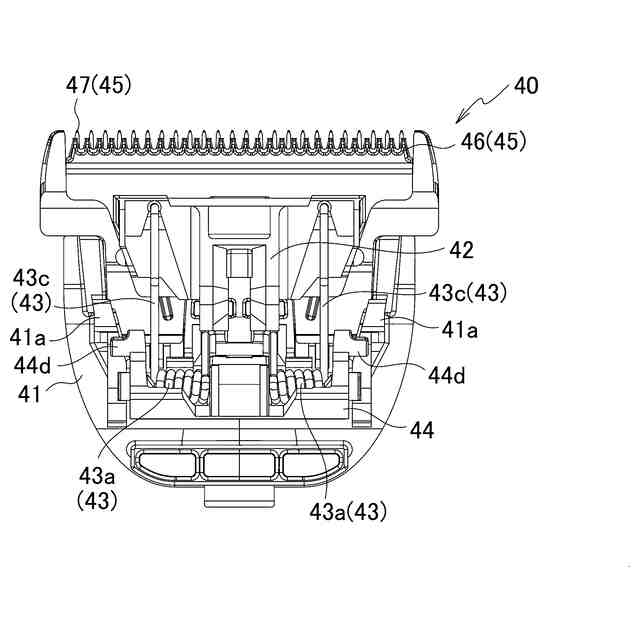

実施の形態にかかるバリカンが備える刃ブロックの一例を示す平面図である。

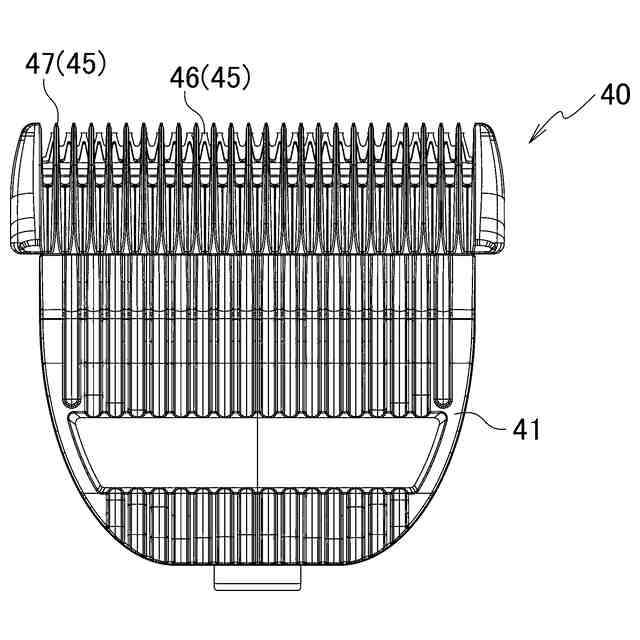

実施の形態にかかるバリカンが備える刃ブロックの一例を示す裏面図である。

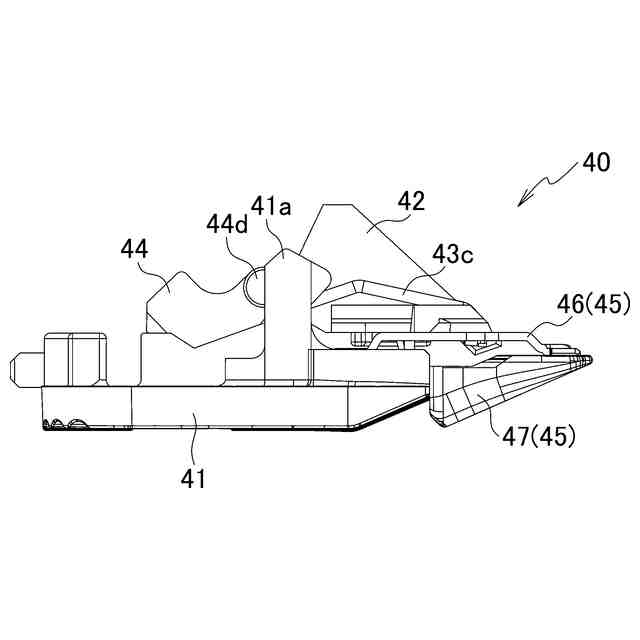

実施の形態にかかるバリカンが備える刃ブロックの一例を示す側面図である。

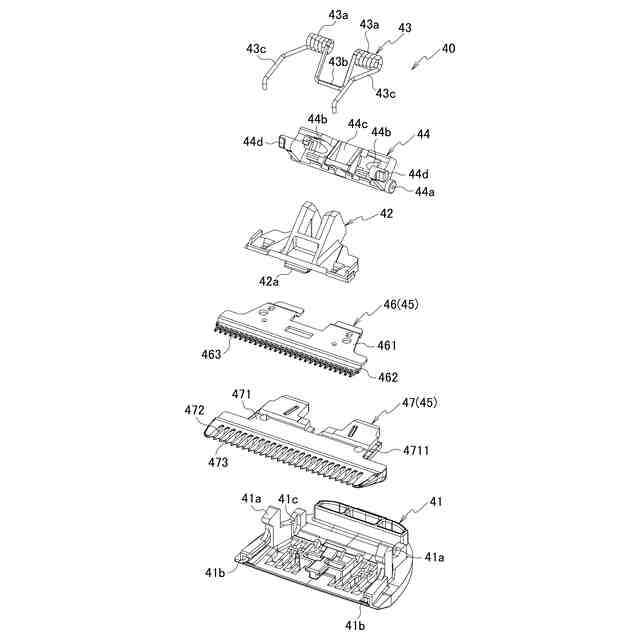

実施の形態にかかるバリカンが備える刃ブロックの一例を分解して示す斜視図である。
実施の形態にかかるバリカンが備える刈高さ調整機構の一例を示す図であって、刈り高さが最大となるようにした状態を示す断面図である。
実施の形態にかかるバリカンが備える刈高さ調整機構の一例を示す図であって、刈り高さが最小となるようにした状態を示す断面図である。
実施の形態にかかるバリカンが備える刈高さ調整機構の一例を示す図であって、刈り高さが最大となるようにした状態におけるダイヤルの内側を拡大して示す平面図である。
実施の形態にかかるバリカンが備える刈高さ調整機構の一例を示す図であって、刈り高さが最小となるようにした状態におけるダイヤルの内側を拡大して示す平面図である。
実施の形態にかかるダイヤルの一例を示す平面図である。
実施の形態にかかるダイヤルの一例を示す側面図である。
実施の形態にかかるダイヤルの一例を示す裏面図である。
実施の形態にかかるダイヤルに形成された係合凹部を拡大して示す図である。
実施の形態にかかるバリカンが備える係合凹部および係合突部の第１変形例を示す図である。
実施の形態にかかるバリカンが備える係合凹部および係合突部の第２変形例を示す図である。
実施の形態にかかるバリカンが備える係合凹部および係合突部の第３変形例を示す図である。
実施の形態にかかるバリカンが備えるカバーを拡大して示す斜視図である。
実施の形態にかかるバリカンが備えるカバーを拡大して示す断面図である。
実施の形態にかかるバリカンを把持する方法の一例を示す図である。
実施の形態にかかるバリカンを把持する方法の第１変形例を示す図である。
実施の形態にかかるバリカンを把持する方法の第２変形例を示す図である。
実施の形態にかかるバリカンを把持する方法の第３変形例を示す図である。
実施の形態にかかるバリカンを把持する方法の第４変形例を示す図である。
実施の形態にかかるバリカンを把持する方法の第５変形例を示す図である。
実施の形態にかかるバリカンを把持する方法の第６変形例を示す図である。
図４のＢ部を拡大して示す図である。
図４のＣ部を拡大して示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら実施の形態を詳細に説明する。但し、必要以上に詳細な説明は省略する場合がある。たとえば、既によく知られた事項の詳細説明、または、実質的に同一の構成に対する重複説明を省略する場合がある。
（【００１１】以降は省略されています）
