特許ウォッチ

公開番号2024115981
公報種別公開特許公報(A)
公開日2024-08-27
出願番号2023021930
出願日2023-02-15
発明の名称給湯器
出願人株式会社パロマ
代理人個人,個人
主分類F24H 9/20 20220101AFI20240820BHJP(加熱;レンジ;換気)
要約【課題】樹脂シートにネジ除け孔が設けられているにも拘わらず、異常発生を検知するタイミングが遅れるようなことのない給湯器を提供する。
【解決手段】ネジ除け孔13が穿設された樹脂シート10において、導電パターン11におけるネジ除け孔13と上下方向で重なる部分は、ネジ除け孔13と上下方向で重ならない部分と比べて上下幅を狭くし、ネジ除け孔13の下側で蛇行させた。また、導電パターン11において、ネジ除け孔13と上下方向で重ならず且つネジ除け孔13と左右方向で重なっている部分のうち、ネジ除け孔13に最も近い部分には、ネジ除け孔13側へ向かって左右方向に張り出す膨出部14、14を設けた。
【選択図】図4
特許請求の範囲【請求項１】
バーナを備えた燃焼室のケーシング周囲に、上下方向が幅方向で左右方向が長手方向とされた帯状の樹脂シートが巻回されているとともに、前記樹脂シートの表面に、前記上下方向へ往復して蛇行しながら前記左右方向に延びる導電パターンが形成されてなる過熱防止装置が搭載された給湯器であって、
前記樹脂シートに、ネジ除け孔が穿設されているとともに、
前記導電パターンにおける前記ネジ除け孔と上下方向で重なる部分は、前記ネジ除け孔と上下方向で重ならない部分と比べて上下幅が狭くされ、前記ネジ除け孔の上側及び／又は下側で蛇行している一方、
前記導電パターンにおいて、前記ネジ除け孔と上下方向で重ならず且つ前記ネジ除け孔と左右方向で重なっている部分のうち、前記ネジ除け孔に最も近い部分には、前記ネジ除け孔側へ向かって張り出す膨出部が設けられていることを特徴とする給湯器。
続きを表示（約 120 文字）【請求項２】
前記膨出部から前記ネジ除け孔の開口縁までの距離と、上下幅が狭い蛇行部分における前記ネジ除け孔に近い側のＵ字折り返し部から前記ネジ除け孔の開口縁までの距離とは同距離であることを特徴とする請求項１に記載の給湯器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バーナを備えた燃焼室のケーシング周囲に、導電パターンが形成された樹脂シートを巻回してなる過熱防止装置が搭載された給湯器に関するものである。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来の給湯器には、上下方向へ蛇行しながら左右方向へ延びる導電パターンが表面に印刷された樹脂シートを燃焼室のケーシングの周囲に巻回することによって、燃焼室のケーシングの異常過熱によるひび割れ等の発生を検知可能とした過熱防止装置が搭載されている（たとえば特許文献１）。一方、特許文献１に記載の給湯器も含めた従来周知の給湯器では、自身を壁面に設置する設置金具を筐体背面にネジ止することが多い。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－６６１１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の給湯器では、設置金具をネジ止めするための金具取付ネジと、樹脂シートにおける燃焼室の後側に位置する箇所とが干渉して、導電パターンが破損してしまうおそれがある。そこで、樹脂シートに、金具取付ネジのネジ部を遊挿可能なネジ除け孔を穿設するという対応も考えられる。ただ、ネジ除け孔を穿設する場合、ネジ除け孔と導電パターンとが重ならないようにしなければならないため、ネジ除け孔の周囲では導電パターンの上下幅を狭くする必要がある。したがって、樹脂シートのネジ除け孔の周囲において、導電パターンの密度が粗になりやすいという問題がある。そして、ネジ除け孔の周囲で導電パターンの密度が粗になると、異常発生に伴って樹脂シートにおけるネジ除け孔の穿設箇所近傍が溶融したにも拘わらず、導電パターンが破断するまでに時間がかかってしまい、結果として異常発生を検知するタイミングが遅れてしまうという状況が起こり得る。
【０００５】
そこで、本発明は、上記問題に鑑みなされたものであって、樹脂シートにネジ除け孔が設けられているにも拘わらず、異常発生を検知するタイミングが遅れるようなことのない給湯器を提供しようとするものである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明のうち請求項１に記載の発明は、バーナを備えた燃焼室のケーシング周囲に、上下方向が幅方向で左右方向が長手方向とされた帯状の樹脂シートが巻回されているとともに、樹脂シートの表面に、上下方向へ往復して蛇行しながら左右方向に延びる導電パターンが形成されてなる過熱防止装置が搭載された給湯器であって、樹脂シートに、ネジ除け孔が穿設されているとともに、導電パターンにおけるネジ除け孔と上下方向で重なる部分は、ネジ除け孔と上下方向で重ならない部分と比べて上下幅が狭くされ、ネジ除け孔の上側及び／又は下側で蛇行している一方、導電パターンにおいて、ネジ除け孔と上下方向で重ならず且つネジ除け孔と左右方向で重なっている部分のうち、ネジ除け孔に最も近い部分には、ネジ除け孔側へ向かって張り出す膨出部が設けられていることを特徴とする。
請求項２に記載の発明は、請求項１に記載の発明において、膨出部からネジ除け孔の開口縁までの距離と、上下幅が狭い蛇行部分におけるネジ除け孔に近い側のＵ字折り返し部からネジ除け孔の開口縁までの距離とは同距離であることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、導電パターンにおけるネジ除け孔と上下方向で重なる部分については、ネジ除け孔と上下方向で重ならない部分と比べて上下幅を狭くし、ネジ除け孔の上側又は下側で蛇行させる一方、導電パターンにおいて、ネジ除け孔と上下方向で重ならず且つネジ除け孔と左右方向で重なっている部分のうち、ネジ除け孔に最も近い部分には、ネジ除け孔側へ向かって張り出す膨出部を設けた。したがって、導電パターンの密度が粗になりやすいネジ除け孔の穿設箇所の周囲においても、導電パターンが広い範囲を覆っているため、樹脂シートの溶融から導電パターンの破断までに時間がかかってしまうようなことがなく、ひいては異常発生を検知するタイミングが遅れることのない給湯器とすることができる。
また、請求項２に記載の発明によれば、膨出部からネジ除け孔の開口縁までの距離と、上下幅が狭い蛇行部分におけるネジ除け孔に近い側のＵ字折り返し部からネジ除け孔の開口縁までの距離とを同距離としているため、ネジ除け孔の周縁において導電パターンが存在しない領域を一層削減することができ、異常発生を検知するタイミングが一層遅れない給湯器とすることができる。
【図面の簡単な説明】
【０００８】

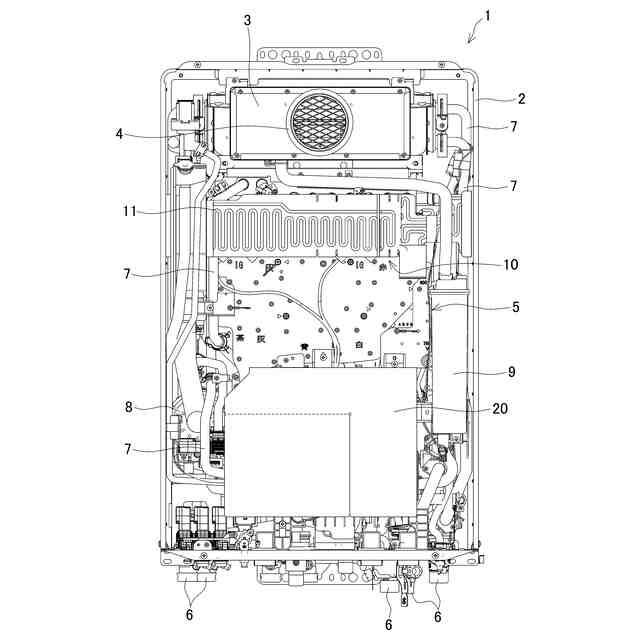

前面のフロントカバーが外された状態にある給湯器を正面から示した説明図である。

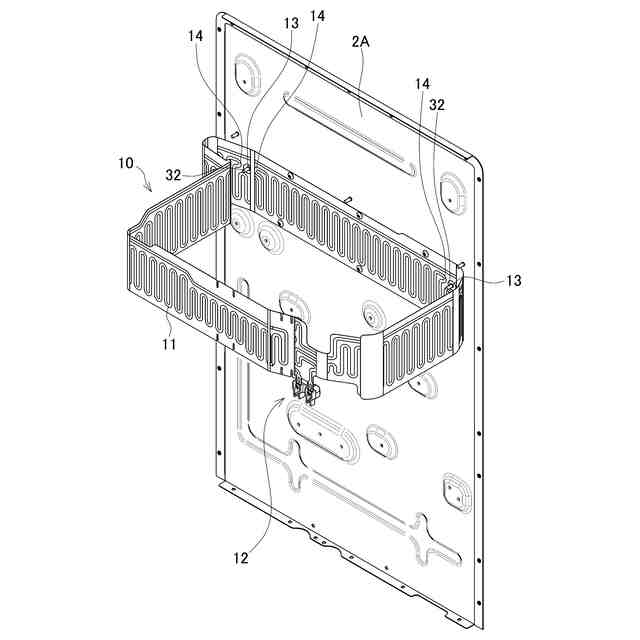

背板と、その前側で巻回状態にある樹脂シートを前側から示した斜視説明図である。

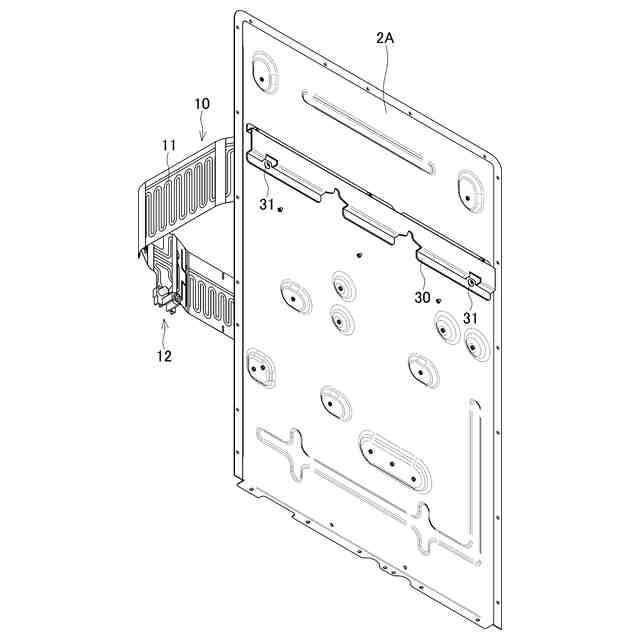

背板と、その前側で巻回状態にある樹脂シートを後側から示した斜視説明図である。

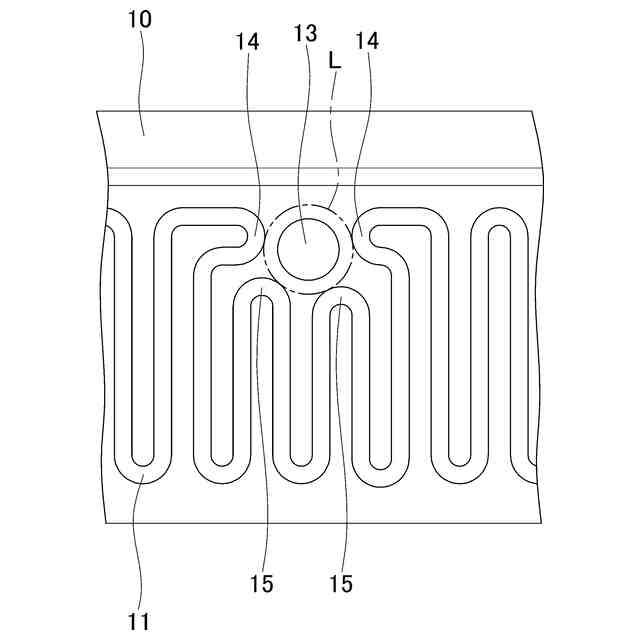

樹脂シートにおけるネジ除け孔周りを拡大して示した説明図である。

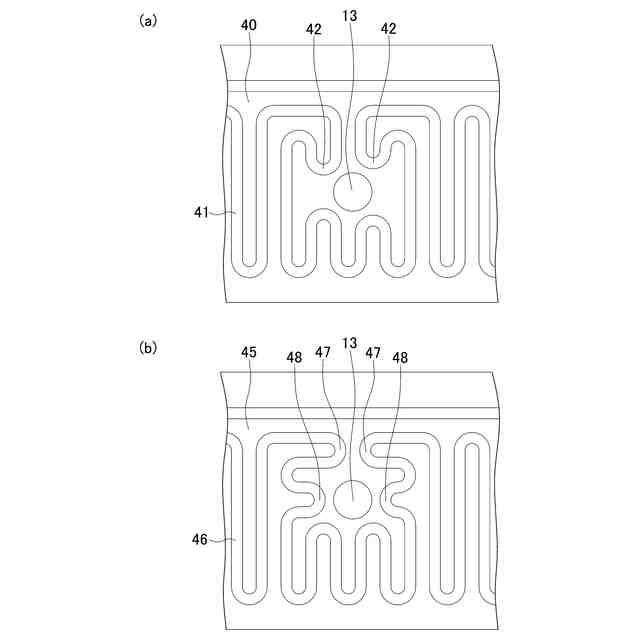

樹脂シートにおける導電パターンの変更例を示した説明図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態となる給湯器について、図面にもとづき詳細に説明する。
図１は、前面のフロントカバーが外された状態にある給湯器１を正面から示した説明図である。図２は、背板２Ａと、その前側で巻回状態にある樹脂シート１０を前側から示した斜視説明図である。図３は、背板２Ａと、その前側で巻回状態にある樹脂シート１０を後側から示した斜視説明図である。図４は、樹脂シート１０におけるネジ除け孔１３周りを拡大して示した説明図である。
【００１０】
給湯器１は、前面に開口する箱本体と、該箱本体の前面を閉塞するフロントカバーとを備えた四角箱状の筐体２を有する。筐体２の上部には、排気部３が設けられており、排気部３には、フロントカバーを貫通して前方へ突出する排気筒４が備えられている。また、筐体２内には、燃焼室５が設けられている。燃焼室５は、ケーシング内にバーナユニットと熱交換器とを収容してなり、該燃焼室５には、筐体２内を引き回される複数の配管７、７・・（ガス管や給水管、出湯管等）が接続されている。配管７、７・・は、筐体２底部に設けられた接続口６、６・・を介して外部配管と接続されている。また、筐体２内における燃焼室５の下側には、燃焼室５に燃焼用空気を供給する給気ファン８が取り付けられている。加えて、筐体２内における燃焼室５の前側には、給湯器１の動作を制御するコントローラ２０が設置されている。なお、９は、排気部３で発生するドレンを中和するための中和器である。
（【００１１】以降は省略されています）
