公開番号2024099197
公報種別公開特許公報(A)
公開日2024-07-25
出願番号2023002963
出願日2023-01-12
発明の名称コンクリート型枠のクランプ機構
出願人鶴田製作株式会社
代理人個人,個人
主分類B28B 7/30 20060101AFI20240718BHJP(セメント,粘土,または石材の加工)
要約【課題】作業従事者の労力の負担を軽減して、なるべく小さな力で長い移動距離を確保できるコンクリート型枠の移動用のクランプ機構を提供すること。

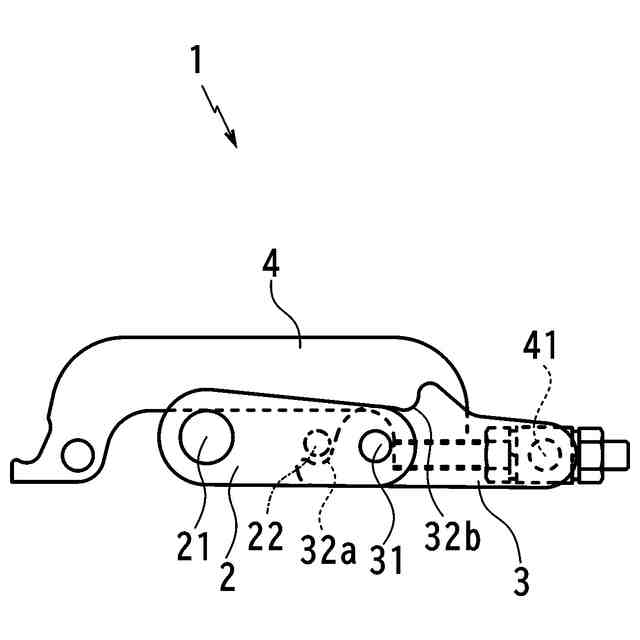

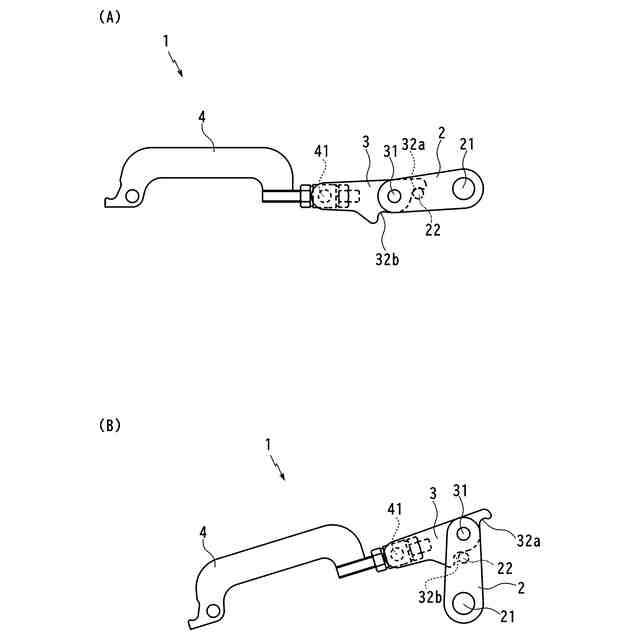

【解決手段】コンクリート型枠のクランプ機構1は、基部リンク2、中間リンク3及び揺動リンク4を備える。基端部を型枠に軸支された基部リンク2と、先端部を移動部材に係止された揺動リンク4の間に中間リンク3が互いに回動可能に軸支される。基部リンク2の型枠への軸支部分、及び、基部リンク2と中間リンク3との軸支部分を夫々のクランプ軸21,31として回動可能にした。中間リンク3に二か所の係合部32A,32Bを中間リンク軸31の同心円上に設け、係合する係止部22を基部リンク2の基部リンク軸21と中間リンク軸31との直線上に設ける。基部リンク2及び中間リンク3の回動前後時において、中間リンク3の係合部32A,32Bの何れかが基部リンク2の係止部22に係合するようにする。
【選択図】図1
特許請求の範囲【請求項１】
コンクリート型枠の型抜き時に移動部材を横移動させるクランプ機構であって、基部リンク、中間リンク及び揺動リンクを備え、
基端部を型枠に軸支された基部リンクと、先端部を移動部材に係止された揺動リンクの間に中間リンクが互いに回動可能に軸支され、
基部リンクの型枠への軸支部分、及び、基部リンクと中間リンクとの軸支部分を夫々のクランプ軸として回動可能にしたことを特徴とするコンクリート型枠のクランプ機構。
続きを表示（約 170 文字）【請求項２】
中間リンクに二か所の係合部を中間リンク軸の同心円上に設け、係合する係止部を基部リンクの基部リンク軸と中間リンク軸との直線上に設けてあり、
基部リンク及び中間リンクの回動前後時において、中間リンクの係合部の何れかが基部リンクの係止部に係合することを特徴とする請求項１に記載のコンクリート型枠のクランプ機構。

発明の詳細な説明【技術分野】
【０００１】
本発明はコンクリート型枠のクランプ機構に関するものである。
続きを表示（約 990 文字）【背景技術】
【０００２】
型枠によりコンクリート製品を成形する工程において、型組された型枠内にコンクリート詰めし、凝固したコンクリート製品を型枠から取り出す型抜き工程がある。
【０００３】
型抜き工程では、コンクリート製品と接着状態にある型枠材とを剥離せるための間隙を生じさせる必要がある。
【０００４】
そのため、この種のコンクリート型枠装置は、例えば、型枠を構成する妻板や中仕切り板等を連係して横移動させて各コンクリート製品との間に間隙を形成する構成を具備するものと成っている。
【０００５】
そして、妻板や中仕切板等を連係して横移動させる工程において、通常はクランプ機構（トグル機構）を利用したものが多く、型枠装置の台枠等にクランプの基端部のクランプ軸を軸支し、先端部に揺動リンクの基端部を連結し、揺動リンクの先端部を移動部材（例えば妻板等）に係止した構成を採用している。
【０００６】
このような製品の型抜きにおける型枠の横移動を行うクランプ機構において、型組時は、回動リンクと揺動リンクが略水平の一直線状の位置関係にある。
【０００７】
そして、型抜き時に、回動リンクを移動部材の反対方向へ回動させることで、従動する揺動リンクが揺動しながら型枠本体の外側方向へ移動させられる。揺動リンクが係止する移動部材も横方向へスライドし、コンクリート製品と接着状態にある型枠材とを剥離させ間隙を生じさせるものである。
【先行技術文献】
【特許文献】
【０００８】
特開２０１２－６７８５５号公報
特開２０１１―１４８２２０号公報
特開２００４―１５６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
そこで、製品の型抜きにおけるコンクリート型枠の横移動を行うクランプ機構において、移動部材が横移動する距離（長さ）は、回動リンクの回動軸と、揺動リンクとの連結軸との間の長さとなる。
【００１０】
したがって、横移動の距離は概ね回動リンクの長さに比例し、回動リンクの長さを長尺に設計すれば大きな移動距離を得られることになる。
（【００１１】以降は省略されています）
