公開番号2025181279
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024089163
出願日2024-05-31
発明の名称車両の制御装置
出願人スズキ株式会社
代理人個人,個人,個人,個人,個人,個人
主分類B60W 30/16 20200101AFI20251204BHJP(車両一般)
要約【課題】ACC機能を実行する際に個々のユーザに適したユーザ設定を決定できる制御装置を提供する。
【解決手段】車両が走行している車線内に先行車が存在しない場合は設定車速を維持して定速走行を行い、先行車が存在する場合は設定車間距離を維持して先行車への追従走行を行うACC機能を実行するACC制御部21と、車両が走行した走行ルートを保存するルート保存部22と、車両がACC機能の作動をオン/オフしたことを示す作動情報とACC機能を作動していた場合の設定車速および設定車間距離を含むユーザ設定情報とを含むACC機能の作動履歴を走行ルートに関連付けて保存するACC履歴保存部23と、車両がルート保存部22に保存された走行ルートを走行している場合に、ACC履歴保存部23に保存されたACC機能の作動履歴に基づいてACC機能のユーザ設定を決定するACC設定決定部25とを備える。
【選択図】図1
特許請求の範囲【請求項１】
ユーザによって設定可能な設定車速と設定車間距離を含むユーザ設定に従って、車両が走行している車線内に先行車が存在しない場合は前記設定車速を維持して定速走行を行い、先行車が存在する場合は前記設定車間距離を維持して前記先行車への追従走行を行うＡＣＣ機能を実行するように構成されたＡＣＣ制御部と、
前記車両が走行した走行ルートを保存するように構成されたルート保存部と、
前記車両が前記ＡＣＣ機能の作動をオン／オフしたことを示す作動情報と、前記ＡＣＣ機能を作動していた場合の前記設定車速および前記設定車間距離を含むユーザ設定情報とを含む前記ＡＣＣ機能の作動履歴を、前記走行ルートに関連付けて保存するように構成されたＡＣＣ履歴保存部と、
前記車両が、前記ルート保存部に保存された前記走行ルートを走行している場合に、前記ＡＣＣ履歴保存部に保存された前記ＡＣＣ機能の前記作動履歴に基づいて前記ＡＣＣ機能のユーザ設定を決定するように構成されたＡＣＣ設定決定部と
を備える、車両の制御装置。
続きを表示（約 1,300 文字）【請求項２】
前記車両が、前記ルート保存部に保存された前記走行ルートを走行している場合に、前記ＡＣＣ履歴保存部に保存された前記ユーザ設定情報に基づく前記ＡＣＣ機能のユーザ設定提案を提示するように構成された設定提案部をさらに備え、
前記ＡＣＣ設定決定部は、前記設定提案部による前記ユーザ設定提案がユーザによって承認されると、前記設定提案部による前記ユーザ設定提案を前記ユーザ設定として決定する、請求項１に記載の車両の制御装置。
【請求項３】
前記設定提案部は、前記ルート保存部に保存された前記走行ルート、および前記ＡＣＣ履歴保存部に保存された前記ＡＣＣ機能の前記作動履歴に基づいて、同一の走行ルートにおける前記ＡＣＣ機能の作動回数が所定値以上である場合、および／または同一の走行ルートにおける前記ユーザ設定の傾向が特定可能である場合に、前記同一の走行ルートに関連付けて前記ＡＣＣ履歴保存部に保存された前記ユーザ設定情報に基づくユーザ設定提案を提示し、
前記設定提案部は、前記ユーザ設定提案が連続して前記ユーザによって承認されない場合、前記ＡＣＣ機能の作動回数および前記ユーザ設定の傾向をリセットする、請求項２に記載の車両の制御装置。
【請求項４】
前記走行ルートの道路に指定された制限速度を取得するように構成された制限速度取得部をさらに備え、
前記設定提案部は、前記車両が前記走行ルートを走行している場合に、前記ＡＣＣ履歴保存部に保存された前記ユーザ設定情報に含まれる前記設定車速が、前記走行ルートの前記制限速度以下の場合、前記ユーザ設定提案を提示する、請求項２に記載の車両の制御装置。
【請求項５】
前記車両の前方に発生している渋滞の情報を取得するように構成された渋滞情報取得部をさらに備え、
前記設定提案部は、前記車両の前方に渋滞が発生している場合、前記ユーザ設定提案を提示しない、請求項２に記載の車両の制御装置。
【請求項６】
前記車両の前方に発生している渋滞の情報を取得するように構成された渋滞情報取得部をさらに備え、
前記設定提案部は、前記走行ルート上で前記ＡＣＣ機能が作動していたＡＣＣ作動区間に対する前記渋滞の発生区間の割合が、所定割合以下の場合は、前記ユーザ設定提案を提示し、前記所定割合を超える場合は、前記ユーザ設定提案を提示しない、請求項２に記載の車両の制御装置。
【請求項７】
前記車両の周囲の天候情報を取得するように構成された天候情報取得部をさらに備え、
前記設定提案部は、前記天候情報が悪天候の場合、前記ユーザ設定提案を提示しない、請求項２に記載の車両の制御装置。
【請求項８】
前記車両の周囲の天候情報を取得する天候情報取得部をさらに備え、
前記天候情報が悪天候の場合、前記設定提案部は、前記ＡＣＣ履歴保存部に保存された前記ユーザ設定情報に含まれる前記設定車間距離が、所定距離以上であると、前記ユーザ設定提案を提示し、前記所定距離未満であると、前記ユーザ設定提案を提示しない、請求項２に記載の車両の制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アダプティブクルーズコントロール機能を実行するように構成された車両の制御装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
ドライバの運転操作を支援するために、車両が適切な車間距離を保って走行するように車間距離制御を行うアダプティブクルーズコントロール（ＡＣＣ）機能が知られている。ＡＣＣ機能の実行中、車両は、ドライバが設定した設定車間距離を保ちながら先行車に追従するように加速および減速が制御され、また、先行車がいない場合はドライバが設定した設定車速を維持して走行するように制御される。
【０００３】
例えば特許文献１には、先行車両に追従して自車両を走行させる制御を行う車両制御装置において、制限速度を示す数字、旋回時制限車速および交通流速に基づいて提案設定車速を設定し、ヘッドアップディスプレイに設定された提案設定車速を表示するものが開示されている。この装置においては、提案設定車速を表示した後、許可スイッチから許可信号が入力されると、ＡＣＣ機能の設定車速を、提案設定車速が示す値に変更するように構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－２１５７６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
通常、ＡＣＣ機能を実行する際には、ドライバが自らスイッチ操作などを行うことにより、設定車速および設定車間距離などを決定する必要がある。例えば、ユーザ設定の設定車速は、ドライバが希望する車速まで加速したうえでドライバがスイッチ操作を行う、またはドライバがスイッチ操作によって希望する車速を設定することにより、決定される。すなわち、ＡＣＣ機能を実行するため、ドライバは、設定車速および設定車間距離を決定するために煩雑な手動操作を行う必要がある。
【０００６】
そこで、上記特許文献１に記載の車両制御装置は、速度制限標識が示す制限速度、カーブを走行する場合に自車両に作用する横加速度が予め設定された上限横加速度をとなるときの車速、および自車両の周辺を走行している車両の流れの速度に基づいて、提案設定車速を設定している。しかし、特許文献１の車両制御装置によって設定された提案設定車速は、ドライバの希望を考慮していないため、ドライバが希望する車速に一致するとは限らない。
【０００７】
本発明は、上記のような実状に鑑みてなされたものであり、その目的は、ＡＣＣ機能を実行する際に、ユーザ設定を決定するためのドライバによる煩雑な操作を軽減しながら、個々のユーザに適したユーザ設定を決定できるようにすることにある。
【課題を解決するための手段】
【０００８】
本発明の一態様によれば、車両の制御装置は、ユーザによって設定可能な設定車速と設定車間距離を含むユーザ設定に従って、車両が走行している車線内に先行車が存在しない場合は前記設定車速を維持して定速走行を行い、先行車が存在する場合は前記設定車間距離を維持して前記先行車への追従走行を行うＡＣＣ機能を実行するように構成されたＡＣＣ制御部と、前記車両が走行した走行ルートを保存するように構成されたルート保存部と、前記車両が前記ＡＣＣ機能の作動をオン／オフしたことを示す作動情報と、前記ＡＣＣ機能を作動していた場合の前記設定車速および前記設定車間距離を含むユーザ設定情報とを含む前記ＡＣＣ機能の作動履歴を、前記走行ルートに関連付けて保存するように構成されたＡＣＣ履歴保存部と、前記車両が、前記ルート保存部に保存された前記走行ルートを走行している場合に、前記ＡＣＣ履歴保存部に保存された前記ＡＣＣ機能の前記作動履歴に基づいて前記ＡＣＣ機能のユーザ設定を決定するように構成されたＡＣＣ設定決定部とを備える。
【発明の効果】
【０００９】
本発明に係る車両の制御装置は、ＡＣＣ機能を実行する際に、ユーザ設定を決定するためのドライバによる煩雑な操作を軽減しながら、個々のユーザに適したユーザ設定を決定できる。
【図面の簡単な説明】
【００１０】

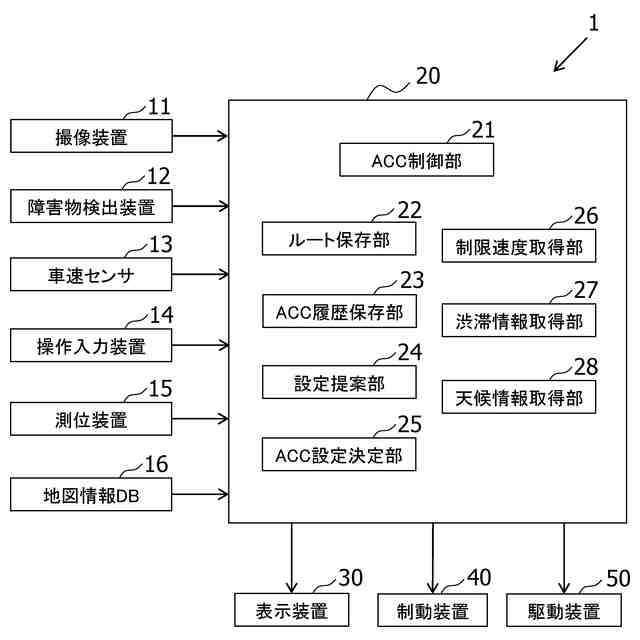

図１は、本発明の一実施の形態における車両の制御システムの概略構成を示すブロック図である。

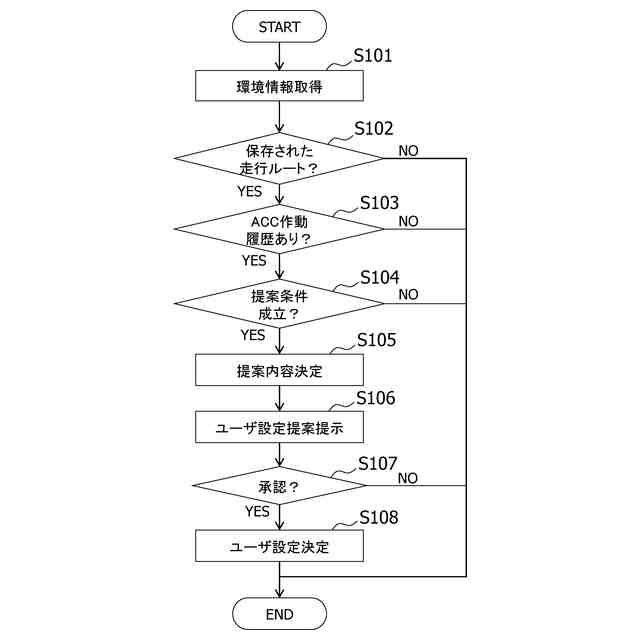

図２は、ユーザ設定決定処理の流れを説明するフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
