公開番号2025179605
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024086463
出願日2024-05-28
発明の名称回折格子及びそれを用いた分析装置、回折格子の製造方法
出願人株式会社日立ハイテク
代理人ポレール弁理士法人
主分類B29C 59/02 20060101AFI20251203BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】
既存の半導体プロセスや機械加工の加工限界よりも微細な格子溝を有する回折格子を提供する。
【解決手段】
分析装置に搭載される回折格子であって、シリコン基板上に断面形状が略矩形の格子が複数配列された回折格子基板を作製し、前記回折格子基板の表面を熱酸化して前記格子同士の間の隙間を収縮させ、前記熱酸化した回折格子基板を型として、前記隙間のパターンを透明の樹脂もしくはガラスに転写することで作製されたことを特徴とする。

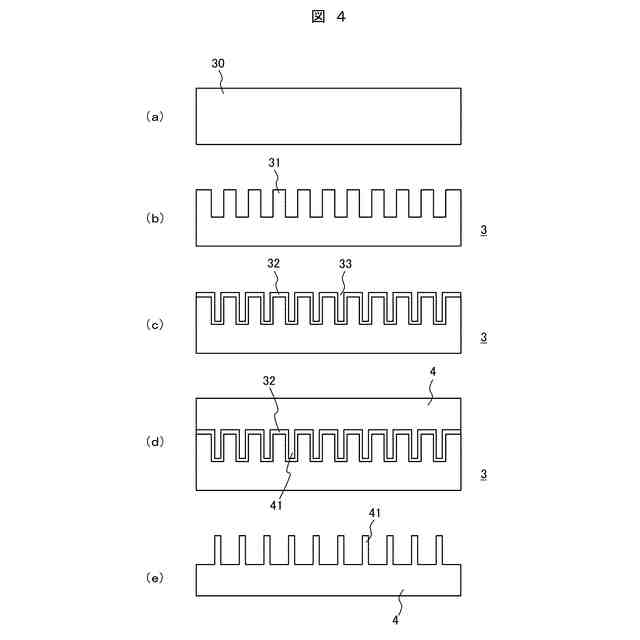

【選択図】図4
特許請求の範囲【請求項１】
分析装置に搭載される回折格子であって、
シリコン基板上に断面形状が略矩形の格子が複数配列された回折格子基板を作製し、
前記回折格子基板の表面を熱酸化して前記格子同士の間の隙間を収縮させ、
前記熱酸化した回折格子基板を型として、前記隙間のパターンを透明の樹脂もしくはガラスに転写することで作製されたことを特徴とする回折格子。
続きを表示（約 850 文字）【請求項２】
請求項１に記載の回折格子であって、
前記複数の格子は、前記シリコン基板表面のドライエッチングにより作製されたことを特徴とする回折格子。
【請求項３】
請求項１に記載の回折格子であって、
熱酸化後の前記隙間は、２０ｎｍ以上であることを特徴とする回折格子。
【請求項４】
請求項１に記載の回折格子であって、
前記熱酸化した回折格子基板を型として、前記隙間のパターンを透明の樹脂に転写することで作製され、
前記透明の樹脂の材質は、アクリルもしくはシクロオレフィンであることを特徴とする回折格子。
【請求項５】
請求項１に記載の回折格子であって、
前記隙間の深さと幅の比であるアスペクト比（深さ／幅）は、１０以上であることを特徴とする回折格子。
【請求項６】
請求項１に記載の回折格子であって、
前記複数の格子は、前記シリコン基板上に等間隔で配列されていることを特徴とする回折格子。
【請求項７】
請求項１に記載の回折格子であって、

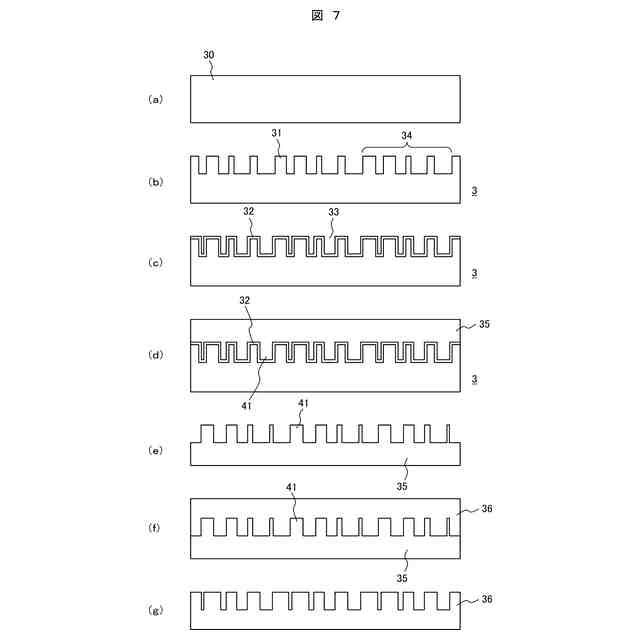

前記複数の格子は、前記シリコン基板上に不等間隔で配列されていることを特徴とする回折格子。
【請求項８】
請求項７に記載の回折格子であって、
熱酸化後の前記隙間は、２０ｎｍ以上２００ｎｍ以下であることを特徴とする回折格子。
【請求項９】
請求項１に記載の回折格子であって、
前記熱酸化は、酸素または不活性ガスで希釈した酸素を用いた乾式酸化であることを特徴とする回折格子。
【請求項１０】
請求項１に記載の回折格子であって、
前記熱酸化した回折格子基板を型として、前記隙間のパターンを金属に転写し、
前記隙間のパターンが転写された金属型を前記透明の樹脂もしくは前記ガラスに転写することを特徴とする回折格子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、回折格子の構造とその製造方法に係り、特に、半導体プロセスで形成できるパターンよりも微細な回折格子パターンを有する回折格子に適用して有効な技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

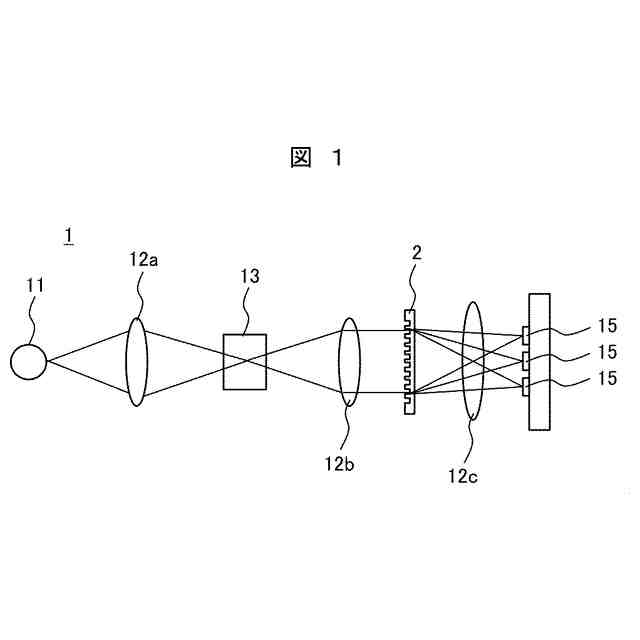

軟Ｘ線から遠赤外線の領域まで、さまざまな光を分光する回折格子は、分光機器に欠かすことのできない光学素子として多くの分野で利用されている。例えば、分光分析装置に搭載される回折格子は、特定の波長の光を分光して検出器に導入する。光源から試料に光を照射した後、回折格子において波長毎の光に分光し、試料における光の吸収を強度により検出する。従来、このような回折格子は、機械刻線やホログラフィック露光で作製した型を、樹脂や金属に転写して製造していた。
【０００３】
近年、分光性能をさらに向上させるため、機械刻線やホログラフィック露光で作製が困難な光の波長より細かいサブ波長構造を有する回折格子が開発されている。このサブ波長構造を有する回折格子では、分光光の波長より小さい構造を形成する必要があるが、半導体プロセスを用いても、フォトリソグラフィの解像度やエッチングの加工精度などの課題がある。
【０００４】
本技術分野の背景技術として、例えば、特許文献１のような技術がある。特許文献１では、樹脂フィルムの表面に透過光を回折するための周期凹凸形状を作製するために、シリコン基板上に半導体リソグラフィ技術によって等間隔の凹凸形状を作製し、剥離させやすいように熱酸化により酸化膜を形成した後、フッ素化ポリイミド樹脂をコーティングし、硬化させた後、剥離してフッ素化ポリイミド製の回折格子を成形している。
【０００５】
また、特許文献２では、シリコン基板上にフォトリソグラフィ及びエッチングで周期的な凹凸形状を作製し、熱酸化により酸化膜を形成した後、酸化膜を除去して、更に小さい形状としている。これを溶融させたガラスに転写して、微細な凹形状を有する回折格子を作製している。
【０００６】
また、特許文献３では、シリコンの凸形状の構造が熱酸化による酸化膜形成時に歪んだり、傾いたり、倒れたりするのを防止するため、凸形状の構造の途中に切断部を設けておき、熱酸化により酸化膜を形成したときに、膜の膨張により連結される構造としている。
【先行技術文献】
【特許文献】
【０００７】
特開２００５－２７５０１４号公報
米国特許出願公開第２０２４/０００４１１１号明細書
特開２０１５－７５５５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
上記のような回折格子において、既存の半導体プロセスのフォトリソグラフィやエッチングでは、解像限界、加工限界により微細な構造を有する回折格子の作製は困難である。
【０００９】
上記特許文献１では、シリコン基板上に周期的な凹凸形状を２光束干渉法で最小周期200nmのパターンを作製できているが、紫外可視光領域の分光には、さらに微細な凹凸形状の作製が必要である。また、特許文献１に記載されている熱酸化の条件では、熱酸化膜が比較的厚く形成されるため、膜厚制御の観点で改善の余地がある。
【００１０】
また、上記特許文献２では、シリコン基板の凸形状の構造体を熱酸化することで、シリコン中に酸素が拡散して、酸化膜を形成する。この酸化膜を除去することで、シリコンの凸形状の構造体を小さくすることができる。この小さくした凸形状の構造を、シリコン基板を型として、ガラスに転写することで小さい凹形状を備えた回折格子を作製しているが、屈折率の分布を持たせるために必要な凸形状は大きくなってしまう。また、ガラスをシリコンに接合して転写しているため、シリコン基板の型は一度で破損する。
（【００１１】以降は省略されています）
