公開番号2025176268
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082295
出願日2024-05-21
発明の名称ステージ装置、荷電粒子線装置および真空装置
出願人株式会社日立ハイテク
代理人弁理士法人平木国際特許事務所
主分類H01J 37/20 20060101AFI20251127BHJP(基本的電気素子)
要約【課題】Zモータの温度変動を抑制して高精度な位置決めが可能かつ漏れ磁場が小さいステージ装置、荷電粒子線装置および真空装置を提供する。
【解決手段】複数の磁石502の底面を可動ヨーク403で結合して磁気回路を形成し、複数のコイル501を可動ヨーク403と切り離して(分離して)排熱パス部材であるコイル固定部602に固定することで、浮上部の温度変動による熱変形を抑制するように構成されている。換言すれば、磁気浮上ステージの重力補償および鉛直方向の推力発生に用いるZ軸モータ506において、磁束の向きが鉛直方向かつ磁束の向きが異なる複数の磁石502の底面を覆う可動ヨーク403を設け、複数のコイル501を複数の磁石502と間隔をあけて可動ヨーク403と分離して配置する。
【選択図】図7
特許請求の範囲【請求項１】
ベースと、前記ベース上で位置決めを行う対象物を支持するステージと、前記ステージを磁気で浮上させて位置決めするＺ軸モータと、を備えたステージ装置であって、
前記Ｚ軸モータは、前記ベースに設けられたガイドヨークと、前記ガイドヨークと鉛直方向で対向するように前記ステージに設けられた可動子と、を備え、
前記可動子は、
それぞれが前記ガイドヨークと鉛直方向で対向するように、水平方向で互いに間隔をあけて配置された複数の磁石であって、それぞれの磁束の向きが鉛直方向かつ互いに反対向きである複数の磁石と、
前記複数の磁石のそれぞれの前記ガイドヨーク側とは反対側の面を覆う可動ヨークと、
前記複数の磁石のそれぞれの前記ガイドヨーク側の面から鉛直方向で間隔をあけた位置で、水平方向で互いに間隔をあけて配置された複数のコイルと、を備え、
前記Ｚ軸モータは、前記複数の磁石と前記ガイドヨークとの電磁気力により、前記可動子を前記ガイドヨークに対して鉛直方向で可動させることで前記ステージを磁気で浮上させることを特徴とするステージ装置。
続きを表示（約 720 文字）【請求項２】
前記可動子は、前記ガイドヨークの下方において、鉛直方向上方から、前記複数のコイル、前記複数の磁石、前記可動ヨークの順に配置されていることを特徴とする請求項１に記載のステージ装置。
【請求項３】
前記可動ヨークは、前記複数の磁石のそれぞれの前記ガイドヨーク側とは反対側の面のみを覆うことを特徴とする請求項１に記載のステージ装置。
【請求項４】
前記複数のコイルは、前記可動ヨークよりも熱伝導率が高いコイル固定部に接続されるとともに、前記可動ヨークを介さずに前記コイル固定部を介して、前記複数のコイルからの発熱を排出する排熱部に接続されていることを特徴とする請求項１に記載のステージ装置。
【請求項５】
前記コイル固定部に前記可動ヨークが接続され、前記コイル固定部に接触することなく前記可動ヨークに前記複数の磁石が接続されていることを特徴とする請求項４に記載のステージ装置。
【請求項６】
前記複数の磁石および前記複数のコイルは、前記ステージの可動方向に並べて配置され、前記複数の磁石および前記複数のコイルが並ぶ方向と垂直な方向に前記排熱部が配置されていることを特徴とする請求項４に記載のステージ装置。
【請求項７】
前記Ｚ軸モータの周辺に、前記可動子と前記ガイドヨークとの間隔を規定する少なくとも３つの位置基準ブロックが配置されていることを特徴とする請求項１に記載のステージ装置。
【請求項８】
請求項１に記載のステージ装置を有する荷電粒子線装置。
【請求項９】
請求項１に記載のステージ装置を有する真空装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ステージ装置、荷電粒子線装置および真空装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来から半導体関連装置のためのデバイスステージおよびウエハを正確に位置決めして支持するための磁気浮上ステージに関する技術が知られている。特許文献１には、非接触にて基板の位置決めを行う磁気浮上ステージの構成が記載されている。この磁気浮上ステージ機構では、重力補償およびＺ方向の位置制御のために、磁気吸引力で重力補償を、コイル電流による磁気吸引力の増減でＺ方向の推力を制御するリラクタンスモータを用いている。特許文献１では、リラクタンスモータ近傍にギャップセンサを配置して、浮上量を制御することでＺ方向の位置決めを行い、浮上部の非接触支持を実現している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１１１７１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
たとえば、半導体ウエハの製造、測定、検査などの工程では、半導体ウエハの正確な位置決めを行うために、前記従来のステージ装置が用いられる。このようなステージ装置においては、半導体ウエハの高速かつ高精度な位置決め性能が求められている。しかしながら、特許文献１のような従来のリラクタンスモータをＺモータ（以下、Ｚ軸モータとも呼ぶ）として用いた磁気浮上ステージ装置では、浮上部に信号や電力を伝達するケーブルによるケーブル曲げ反力やリラクタンスモータの永久磁石の着磁ばらつき、ならびに、部品加工誤差起因のギャップ変動により、リラクタンスモータ内のコイル電流値が変動し、Ｚモータの発熱量が変動するため、浮上部の熱変形が発生して正確な位置決めが困難であるという課題がある。また、重力補償のための永久磁石からの漏洩磁場の問題から、たとえば走査型電子顕微鏡などの荷電粒子線装置への適用が困難である。
【０００５】
本開示は、浮上部の温度変動による熱変形を抑制することにより、高精度な位置決めが可能かつ漏れ磁場が小さいステージ装置、荷電粒子線装置および真空装置を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様は、ベースと、前記ベース上で位置決めを行う対象物を支持するステージと、前記ステージを磁気で浮上させて位置決めするＺ軸モータと、を備えたステージ装置であって、前記Ｚ軸モータは、前記ベースに設けられたガイドヨークと、前記ガイドヨークと鉛直方向で対向するように前記ステージに設けられた可動子と、を備え、前記可動子は、それぞれが前記ガイドヨークと鉛直方向で対向するように、水平方向で互いに間隔をあけて配置された複数の磁石であって、それぞれの磁束の向きが鉛直方向かつ互いに反対向きである複数の磁石と、前記複数の磁石のそれぞれの前記ガイドヨーク側とは反対側の面を覆う可動ヨークと、前記複数の磁石のそれぞれの前記ガイドヨーク側の面から鉛直方向で間隔をあけた位置で、水平方向で互いに間隔をあけて配置された複数のコイルと、を備え、前記Ｚ軸モータは、前記複数の磁石と前記ガイドヨークとの電磁気力により、前記可動子を前記ガイドヨークに対して鉛直方向で可動させることで前記ステージを磁気で浮上させることを特徴とするステージ装置である。
【発明の効果】
【０００７】
本開示の上記一態様によれば、浮上部の温度変動による熱変形を抑えて高精度な位置決めが可能かつ磁場の漏れおよび変動を抑制可能な位置決めが可能なステージ装置、荷電粒子線装置および真空装置を提供することができる。
【図面の簡単な説明】
【０００８】
従来式の転がり案内を用いたステージ構造を示す斜視図である。

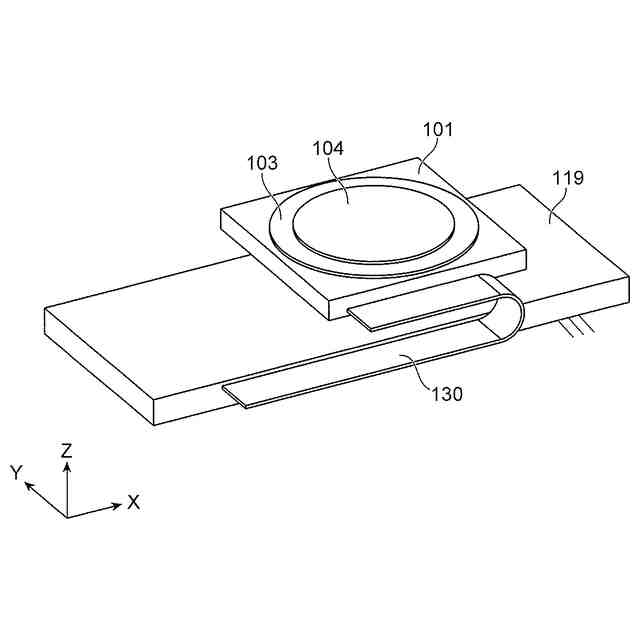

磁気浮上案内を用いたステージ構造を示す斜視図である。

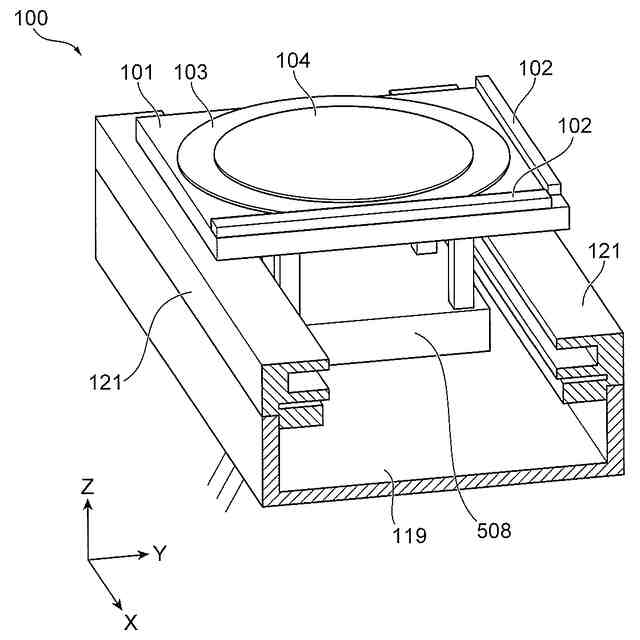

本開示の一実施形態に係るＺモータを搭載した磁気浮上ステージの構成例を示す斜視図である。

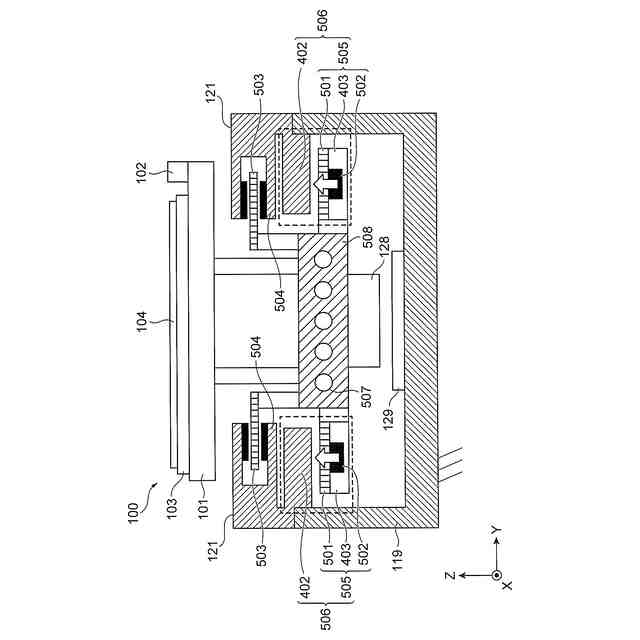

本開示の一実施形態に係るＺモータを搭載した磁気浮上ステージのＹＺ平面での模式的な断面図である。
リラクタンスモータの動作原理を説明する図である。

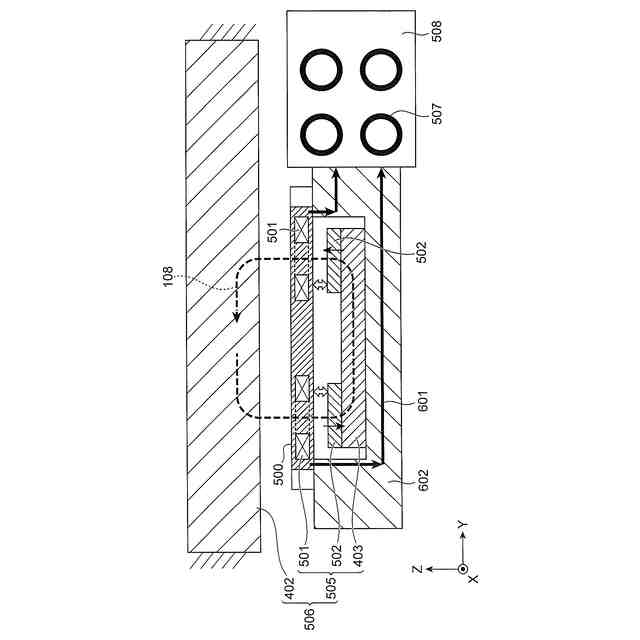

従来式のリラクタンスモータの構成例を示す図である。

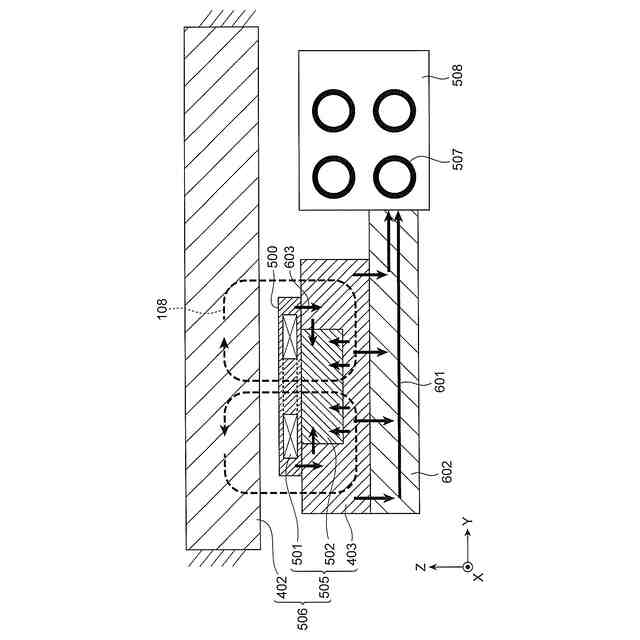

本開示の一実施形態に係るリラクタンスモータの構成例を示す図である。

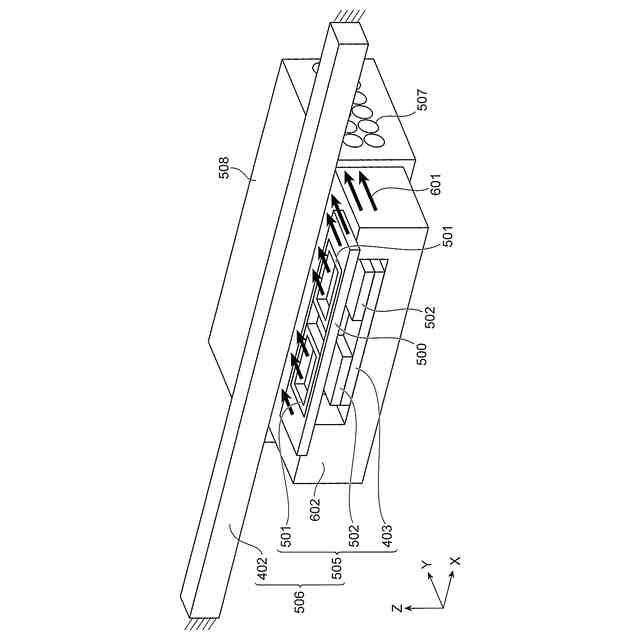

本開示の一実施形態に係るリラクタンスモータの排熱構造の詳細を示す図である。
従来式のリラクタンスモータの磁場漏れを説明する図である。

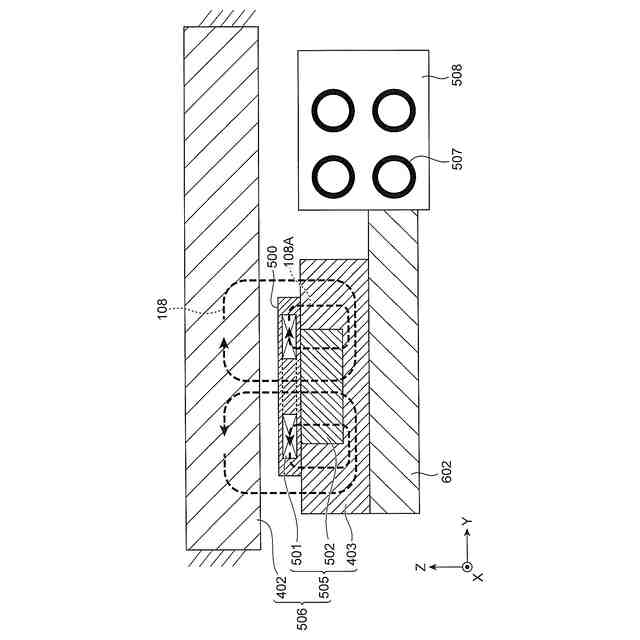

本開示の一実施形態に係るリラクタンスモータの磁場漏れ低減効果を説明する図である。
本開示の一実施形態に係るリラクタンスモータに位置基準ブロックを搭載した構成図である。
上軸に磁気浮上案内を下軸に転がり案内を用いた本開示の他の実施形態に係る磁気浮上ステージの構成例を示す斜視図である。
上軸に磁気浮上案内を下軸に転がり案内を用いた本開示の他の実施形態に係る磁気浮上ステージのＹＺ平面での模式的な断面図である。
荷電粒子線装置および真空装置への適用例である半導体計測装置を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本開示に係るステージ装置、荷電粒子線装置および真空装置の実施形態を説明する。以下の説明では、一軸方向（Ｘ方向）に数百ｍｍのストロークを有するステージまたは二軸方向（Ｘ方向およびＹ方向）に数百ｍｍのストロークを有するスタック型のステージについて述べる。
【００１０】

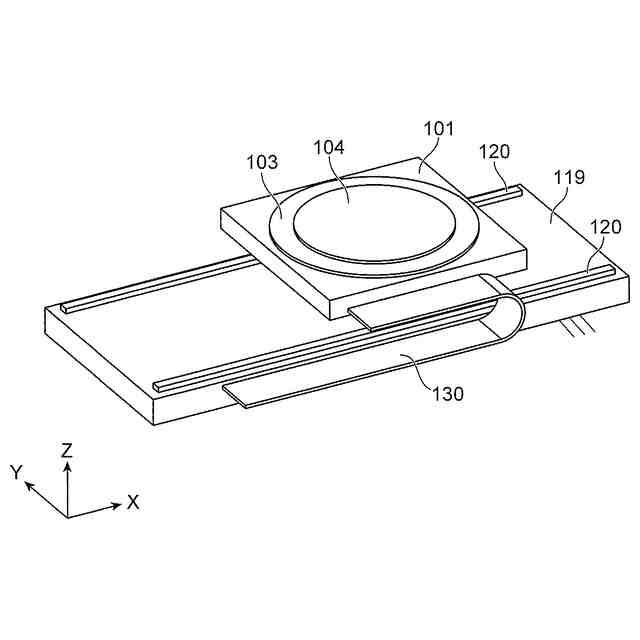

図１は、従来式の転がり案内を用いたステージの構成を示す図である。図１は、転がり案内を用いたＸ軸方向に可動する単軸ステージの構成例である。このステージ構成では、ベース１１９の上をトップテーブル１０１がＸガイド１２０により案内されてＸ軸方向に可動する。トップテーブル１０１上に設置された試料台１０３上に位置決めを行う対象物である試料１０４が搭載される。このステージ構成では、接触式の転がり案内を用いているため、フラットケーブルなどの配線１３０の曲げ反力は、ガイド剛性により支持される。
（【００１１】以降は省略されています）
