公開番号2025164974
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024068769
出願日2024-04-22
発明の名称フリッカ値算出及び電源高調波解析装置、分析装置、フリッカ値算出及び電源高調波解析方法
出願人株式会社日立ハイテク
代理人ポレール弁理士法人
主分類G01R 29/00 20060101AFI20251027BHJP(測定;試験)
要約【課題】商用電源に接続された状態で必要な規格に準拠したフリッカ値・電源高調波解析結果を推定することが可能なフリッカ値算出及び電源高調波解析装置を提供する。
【解決手段】プロセッサは、測定電圧とその測定波形をメモリに格納し、メモリに格納された測定電圧とその測定波形から所定の時間軸範囲の電圧・電流波形を抽出し、抽出した電圧・電流波形から所定の規格に準拠した電源に接続した場合の電圧電流波形に変換する規格準拠電源高調波計算用電流変換を行い、変換した電流波形から電源高調波電流を解析し、抽出した電圧・電流波形から所定の規格に準拠した電源とリファレンスインピーダンスネットワークに接続した場合の電圧電流波形に変換する規格準拠フリッカ値計算用電圧変換を行い、変換した電圧波形からフリッカ値を算出し、電源高調波解析の結果と算出したフリッカ値の結果を出力インターフェイスに出力することを特徴とする。

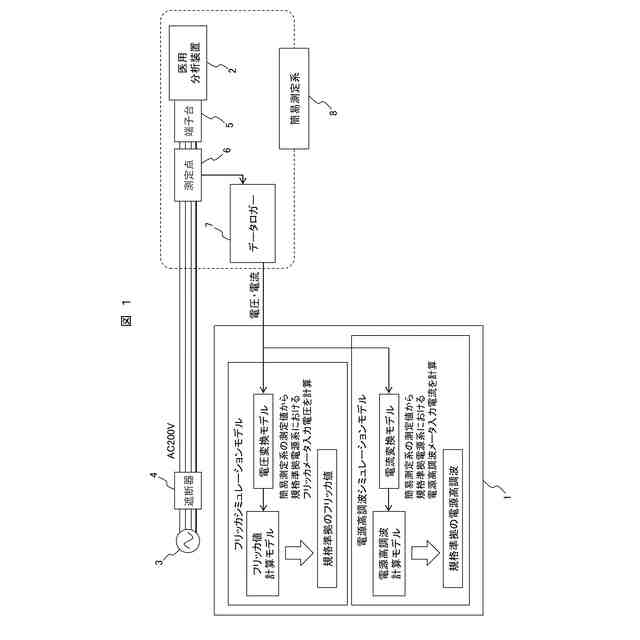

【選択図】図1
特許請求の範囲【請求項１】
測定電圧及び測定電流、測定パラメータを受信する入力インターフェイスと、
演算処理内容及び規格パラメータを含むプログラムを格納する記憶装置と、
演算処理を行うプロセッサと、
フリッカ試験結果及び高調波電流試験結果を出力する出力インターフェイスと、
を備えるフリッカ値算出及び電源高調波解析装置であって、
前記プロセッサは、前記測定電圧とその測定波形をメモリに格納し、
前記メモリに格納された前記測定電圧とその測定波形から所定の時間軸範囲の電圧・電流波形を抽出し、

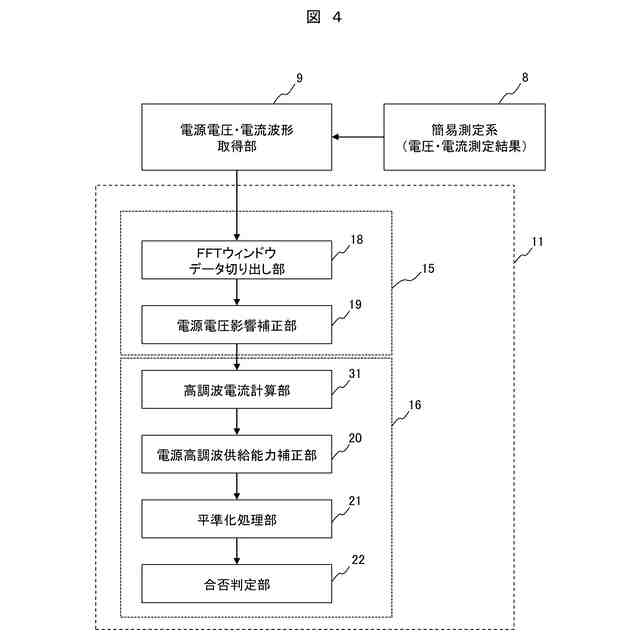

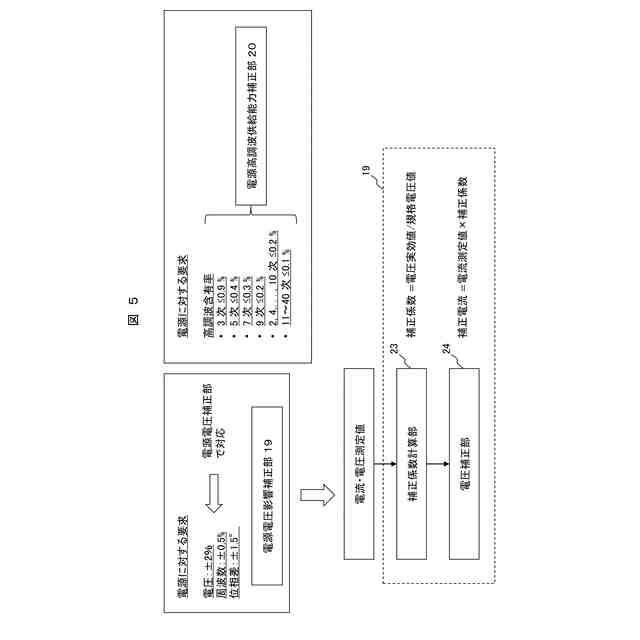

前記抽出した電圧・電流波形から所定の規格に準拠した電源に接続した場合の電圧電流波形に変換する規格準拠電源高調波計算用電流変換を行い、
前記変換した電流波形から電源高調波電流を解析し、

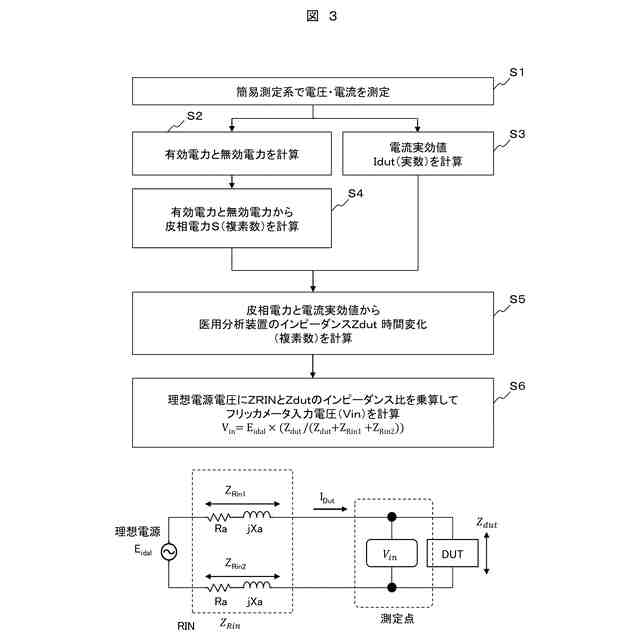

前記抽出した電圧・電流波形から前記所定の規格に準拠した電源とリファレンスインピーダンスネットワークに接続した場合の電圧電流波形に変換する規格準拠フリッカ値計算用電圧変換を行い、
前記変換した電圧波形からフリッカ値を算出し、
前記電源高調波解析の結果と前記算出したフリッカ値の結果を前記出力インターフェイスに出力することを特徴とするフリッカ値算出及び電源高調波解析装置。
続きを表示（約 940 文字）【請求項２】

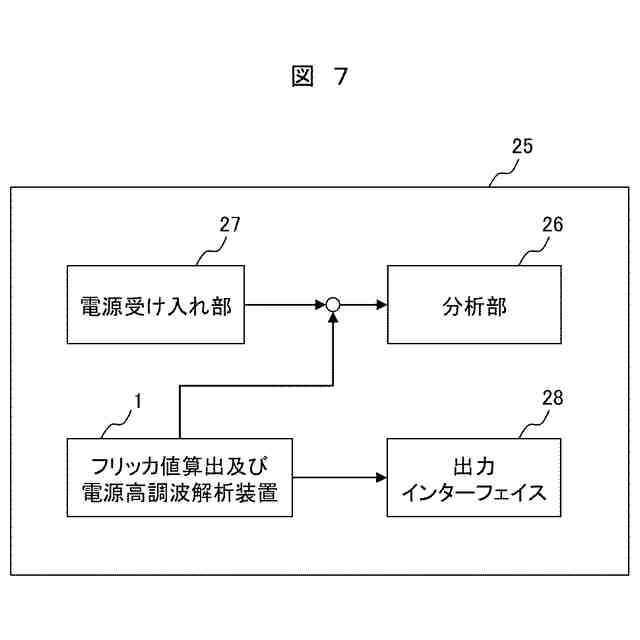

電源受け入れ部と、
分析装置用出力インターフェイスと、
請求項１に記載のフリッカ値算出及び電源高調波解析装置と、
分析部と、
を備える分析装置であって、
前記フリッカ値算出及び電源高調波解析装置は、前記電源受け入れ部から前記分析部に供給される電源の電流及び電圧を取得し、
前記フリッカ値算出及び電源高調波解析装置の解析結果を前記分析装置用出力インターフェイスに出力することを特徴とする分析装置。
【請求項３】
請求項２に記載の分析装置であって、

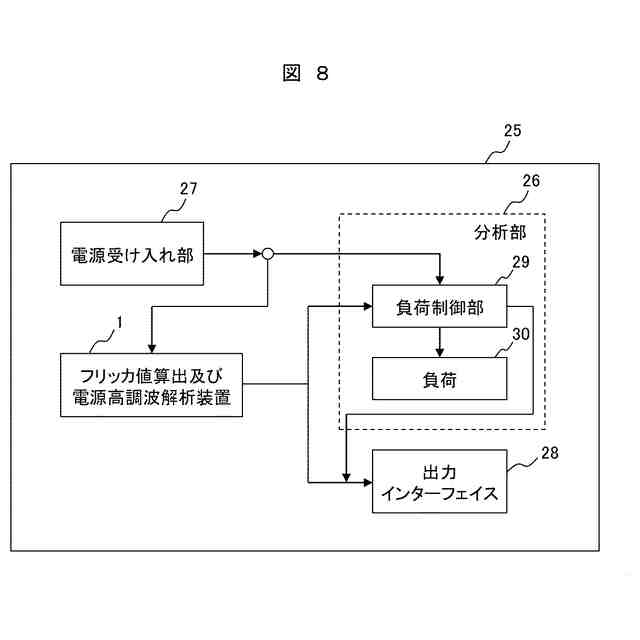

前記分析部は、少なくとも負荷と前記負荷を制御する負荷制御部とを含み、
前記フリッカ値算出及び電源高調波解析装置の解析結果を前記分析装置用出力インターフェイスと前記負荷制御部とに出力するとともに、
前記フリッカ値算出及び電源高調波解析装置の解析結果に基づいて、前記負荷制御部による制御を変更することを特徴とする分析装置。
【請求項４】
以下のステップを含む電子機器のフリッカ値算出及び電源高調波解析方法：
（ａ）電源から電子機器へ供給される電力の電圧及び電流を測定し、測定した電圧及び電流とそれらの測定波形をメモリに格納するステップ、
（ｂ）前記メモリに格納された前記測定電圧とその測定波形から所定の時間軸範囲の電圧・電流波形を抽出するステップ、
（ｃ）前記（ｂ）ステップで抽出した電圧・電流波形から所定の規格に準拠した電源に接続した場合の電圧電流波形に変換するステップ、
（ｄ）前記（ｃ）ステップで変換した電流波形から電源高調波電流を解析するステップ、
（ｅ）前記（ｂ）ステップで抽出した電圧・電流波形から所定の規格に準拠した電源とリファレンスインピーダンスネットワークに接続した場合の電圧電流波形に変換するステップ、
（ｆ）前記（ｅ）ステップで変換した電圧波形からフリッカ値を算出するステップ、
（ｇ）前記（ｄ）ステップで解析した電源高調波解析の結果と、前記（ｆ）ステップで算出したフリッカ値の結果を出力インターフェイスに出力するステップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器のフリッカ値算出及び電源高調波解析を行う検査装置の構成とその検査方法に係り、特に、大型の医用分析装置に適用して有効な技術に関する。
続きを表示（約 870 文字）【背景技術】
【０００２】
医用分析装置などの大型装置は、国際規格に基づくフリッカ・電源高調波規制試験に合格する必要がある。
【０００３】
電源や配電網は多少なりともインピーダンスを持っており、その先に接続される負荷が消費する電流が変動すると、それに応じて電源電圧も変化するため、規格によって電圧変動（フリッカ）の規制がなされている。
【０００４】
また、電源電流には、正弦波とは異なる歪み成分（高調波成分）を含むことが多く、この高調波成分が、他の機器の誤動作や、配電網上の変圧器・コンデンサの過熱や焼損などの原因となることがあり、この抑制も求められている。
【０００５】
本技術分野の背景技術として、例えば、特許文献１のような技術がある。特許文献１には、「変動負荷による共振などが発生しても、フリッカの抑制が安定して継続できるフリッカ抑制装置及びフリッカ抑制方法」が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００７－２８２３６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上述したフリッカ・電源高調波規制試験では、安定化電源やＲＩＮ（Reference Impedance Network）、フリッカメータなどの専用設備が必要となる。
【０００８】
しかしながら、検査対象となる医用分析装置、及び試験に必要な安定化電源やＲＩＮ、フリッカメータは、いずれも比較的大型の装置であるため、移動が容易ではなく、開発中の試験実施が困難である。
【０００９】
一方、開発後に試験を行う場合、試験不合格により設計段階への手戻りが発生する可能性があるため、コスト増加及び開発遅延が生じる課題がある。
【００１０】
上記特許文献１では、このような課題については考慮されておらず、改善の余地がある。
（【００１１】以降は省略されています）
