公開番号2025152425
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054318
出願日2024-03-28
発明の名称分子除去方法および分子除去装置
出願人株式会社日立ハイテク
代理人弁理士法人筒井国際特許事務所
主分類B01D 3/12 20060101AFI20251002BHJP(物理的または化学的方法または装置一般)
要約【課題】分子蒸留法のみでは除去が困難な分子成分の除去を可能とする分子除去方法および分子除去装置を提供する。

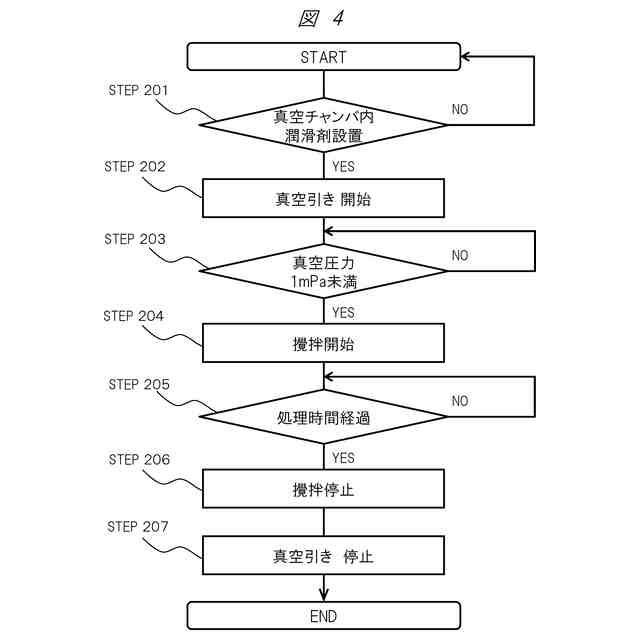

【解決手段】基油から分子成分を除去する分子除去方法であって、(a)チャンバ内に前記基油と前記基油内に配置された攪拌子とが入った容器を配置した状態で、前記チャンバ内を真空排気する工程、(b)前記真空排気により、前記チャンバ内の圧力が1mPa未満となった状態で、前記攪拌子を回転させて前記基油を攪拌する工程、を有する分子除去方法を用いる。

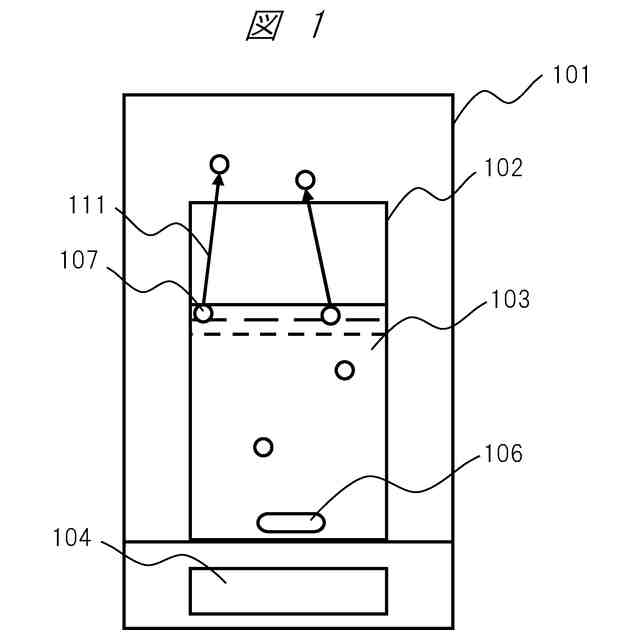

【選択図】図1
特許請求の範囲【請求項１】
基油から分子成分を除去する分子除去方法であって、
（ａ）チャンバ内に前記基油と前記基油内に配置された攪拌子とが入った容器を配置した状態で、前記チャンバ内を排気する工程、
（ｂ）前記排気により、前記チャンバ内の圧力が１ｍＰａ未満となった状態で、前記攪拌子を回転させて前記基油を攪拌する工程、
を有する、分子除去方法。
続きを表示（約 980 文字）【請求項２】
請求項１に記載の分子除去方法において、
前記攪拌子は、磁石を内蔵し、
前記攪拌子は、前記容器の外部に配置された回転ユニットが磁場を回転させることによって回転し、
前記攪拌子は、前記回転ユニットと非接触で回転する、分子除去方法。
【請求項３】
請求項２に記載の分子除去方法において、
前記攪拌子および前記回転ユニットは、マグネチックスターラを構成している、分子除去方法。
【請求項４】
請求項１に記載の分子除去方法において、
前記（ｂ）工程では、前記攪拌子の回転により前記基油の表面に渦を発生させる、分子除去方法。
【請求項５】
請求項４に記載の分子除去方法において、
前記（ｂ）工程では、前記渦の下の前記攪拌子は、前記基油に覆われている、分子除去方法。
【請求項６】
基油を攪拌し、前記基油内の分子成分を除去する分子除去装置であって、
チャンバと、
前記チャンバ内の雰囲気を１００μＰａ未満の圧力に排気可能な真空ポンプと、
前記チャンバ内に配置可能な容器と、
前記容器内に入れられ、磁石を含む攪拌子と、
磁場を回転させることによって前記攪拌子を回転可能に構成された回転ユニットと、
を備え、
前記攪拌子の回転により、前記容器内に入れられた前記基油を攪拌する、分子除去装置。
【請求項７】
請求項６に記載の分子除去装置において、
前記回転ユニットを制御するコンピュータシステムをさらに有し、
前記コンピュータシステムは、前記チャンバ内の圧力が１ｍＰａ未満の状態で、前記回転ユニットに磁場を回転させ、これにより前記攪拌子を回転させる、分子除去装置。
【請求項８】
請求項６に記載の分子除去装置において、
前記基油内で前記攪拌子を回転させることで、前記基油の表面に渦を発生させる、分子除去装置。
【請求項９】
請求項６に記載の分子除去装置において、
前記チャンバ内に配置されたヒータをさらに有し、
前記ヒータを加熱させることで、前記チャンバの内壁に付着した分子成分を放出させる、分子除去装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、基油から低分子成分を除去して潤滑剤を精製する際に用いる分子除去方法および分子除去装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
電子顕微鏡等、真空チャンバを備えた装置に搭載されている試料ステージ等の摺動部の潤滑剤として、フッ素系潤滑油が使用されている。フッ素系潤滑油は気化する温度範囲が広く、フッ素などの分子（ガス）が周辺環境へ放出され易い。この放出される分子（ガス）を減少させる方法として、特許文献１（特開２０１７－２５３２４号公報）に、分子蒸留法によってポリマー組成物から低沸点成分および高沸点成分を除去する手法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２５３２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されているような分子蒸留法によって分子成分を除去する手法は、真空環境下で蒸発面と凝縮面との間隔を近接させた状態で蒸留を行うものであるが、基油に含まれる低分子成分の量が多いと十分に分子成分を除去できない場合がある。フッ素系の化合物等の低分子成分が十分に除去されていないと、例えば電子顕微鏡の真空チャンバ内で当該低分子成分がガス化し、観察対象である半導体ウェハ、または真空チャンバの内壁に付着し、二次的なガスの発生源となり得る。
【０００５】
本開示に記載の技術は、分子蒸留法のみでは除去が困難な分子成分の除去を可能とする分子除去方法および分子除去装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
本願において開示される実施の形態のうち、代表的なものの概要を簡単に説明すれば、次のとおりである。
【０００７】
一実施の形態である分子除去方法は、基油から分子成分を除去する分子除去方法であって、（ａ）チャンバ内に前記基油と前記基油内に配置された攪拌子とが入った容器を配置した状態で、前記チャンバ内を排気する工程、（ｂ）前記排気により、前記チャンバ内の圧力が１ｍＰａ未満となった状態で、前記攪拌子を回転させて前記基油を攪拌する工程、を有するものである。
【０００８】
一実施の形態である分子除去装置は、基油を攪拌し、前記基油内の分子成分を除去する分子除去装置であって、チャンバと、前記チャンバ内の雰囲気を１００μＰａ未満の圧力に排気可能な真空ポンプと、前記チャンバ内に配置可能な容器と、前記容器内に入れられ、磁石を含む攪拌子と、磁場を回転させることによって前記攪拌子を回転可能に構成された回転ユニットと、を備え、前記攪拌子の回転により、前記容器内に入れられた前記基油を攪拌するものである。
【発明の効果】
【０００９】
本願において開示される発明のうち、代表的なものによって得られる効果を簡単に説明すれば以下のとおりである。
【００１０】
本開示によれば、分子蒸留法のみでは除去が困難な分子成分の除去を可能とする分子除去方法および分子除去装置を提供する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
