公開番号2025175691
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081909
出願日2024-05-20
発明の名称脱硫器
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人青藍国際特許事務所
主分類B01D 53/14 20060101AFI20251126BHJP(物理的または化学的方法または装置一般)
要約【課題】脱硫器の運搬に伴う脱硫器の脱硫性能の低下を抑制することに適した技術を提供する。
【解決手段】脱硫器100は、容器105と、第1脱硫剤161と、第2脱硫剤162と、を含む。容器105は、筒150、第1仕切り171及び第1位置決め構造210を含む。筒150の内部領域150hにおいて、筒150が延びる方向180に沿って、第2脱硫剤162、第1仕切り171及び第1脱硫剤161がこの順に並べられている。第1位置決め構造210は、筒150に対する第1仕切り171の方向180の位置ずれを妨げるように、筒150に対して第1仕切り171を位置決めする。
【選択図】図1
特許請求の範囲【請求項１】
容器と、
第１脱硫剤と、
第２脱硫剤と、を備え、
前記容器は、筒、第１仕切り及び第１位置決め構造を含み、
前記筒の内部領域において、前記筒が延びる方向に沿って、前記第２脱硫剤、前記第１仕切り及び前記第１脱硫剤がこの順に並べられ、
前記第１位置決め構造は、前記筒に対する前記第１仕切りの前記方向の位置ずれを妨げるように、前記筒に対して前記第１仕切りを位置決めする、
脱硫器。
続きを表示（約 1,000 文字）【請求項２】
前記第１位置決め構造は、前記筒に対する前記第１仕切りの前記方向の平行移動を妨げるように、前記筒に対して前記第１仕切りを位置決めする、
請求項１に記載の脱硫器。
【請求項３】
特定姿勢において、
前記第１脱硫剤からの第１押圧力と前記第２脱硫剤からの第２押圧力とからなる群より選択される少なくとも１つの押圧力が前記第１仕切りに印加され、
前記第１位置決め構造は、前記少なくとも１つの押圧力に起因する前記位置ずれを妨げる、
請求項１に記載の脱硫器。
【請求項４】
前記第１位置決め構造において、前記第１仕切りは前記筒に嵌合する、
請求項１に記載の脱硫器。
【請求項５】
前記筒は、螺旋状嵌合部を含み、
前記第１仕切りは、第１嵌合部を含み、
前記第１位置決め構造において、前記第１嵌合部は前記螺旋状嵌合部に嵌合する、
請求項４に記載の脱硫器。
【請求項６】
前記容器は、第２仕切り及び第２位置決め構造を含み、
前記内部領域において、前記方向に沿って、前記第２仕切り、前記第２脱硫剤、前記第１仕切り及び前記第１脱硫剤がこの順に並べられ、
前記方向に関し、前記第２位置決め構造は、前記筒に対して前記第２仕切りを第２位置に位置決め可能であり、
前記内部領域は、前記方向に関する前記第２位置と前記方向に関する第１位置との間に、前記第２脱硫剤の体積と等しい容積を有し、
前記螺旋状嵌合部は、前記方向に関して前記第１位置を跨ぐように延びている、
請求項５に記載の脱硫器。
【請求項７】
前記容器は、第２仕切り及び突起を含み、
前記内部領域において、前記方向に沿って、前記第２仕切り、前記第２脱硫剤、前記第１仕切り及び前記第１脱硫剤がこの順に並べられ、
前記突起は、前記筒の側壁から前記内部領域に向かって突出し、前記第２仕切りを支持する、
請求項１に記載の脱硫器。
【請求項８】
前記筒は、螺旋状嵌合部を含み、
前記第１仕切りは、第１嵌合部を含み、
前記第１位置決め構造において、前記第１嵌合部は前記螺旋状嵌合部に嵌合し、
前記第１仕切りは、前記第１脱硫剤及び前記第２脱硫剤に接し、
前記突起は、前記内部領域における中空空間に露出している、
請求項７に記載の脱硫器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、脱硫器に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１の脱硫器では、複数の吸着部が直列に連結されている。特許文献２の脱硫器では、ばねにより支持部材が脱硫剤に向けて付勢される。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１１９６６７号公報
特開２００９－０２３８６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、脱硫器の運搬に伴う脱硫器の脱硫性能の低下を抑制することに適した技術を提供する。
【課題を解決するための手段】
【０００５】
本開示は、
容器と、
第１脱硫剤と、
第２脱硫剤と、を備え、
前記容器は、筒、第１仕切り及び第１位置決め構造を含み、
前記筒の内部領域において、前記筒が延びる方向に沿って、前記第２脱硫剤、前記第１仕切り及び前記第１脱硫剤がこの順に並べられ、
前記第１位置決め構造は、前記筒に対する前記第１仕切りの前記方向の位置ずれを妨げるように、前記筒に対して前記第１仕切りを位置決めする、
脱硫器を提供する。
【発明の効果】
【０００６】
本開示に係る技術は、脱硫器の運搬に伴う脱硫器の脱硫性能の低下を抑制することに適している。
【図面の簡単な説明】
【０００７】

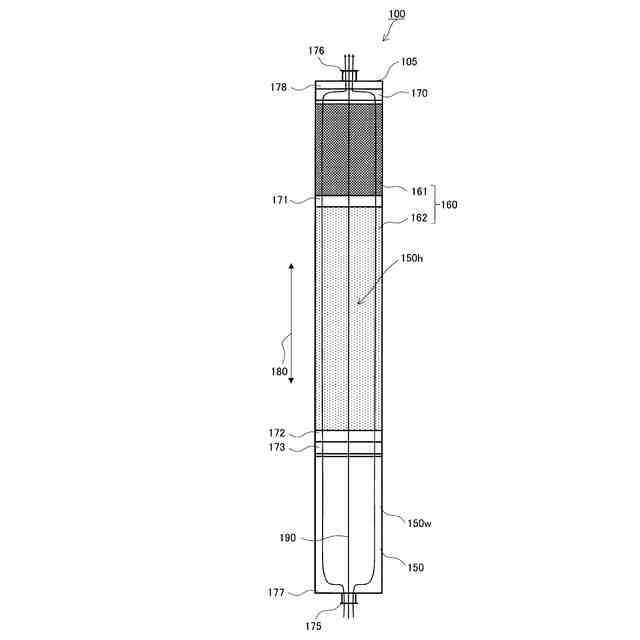

図１は、実施形態に係る脱硫器の構成図である。

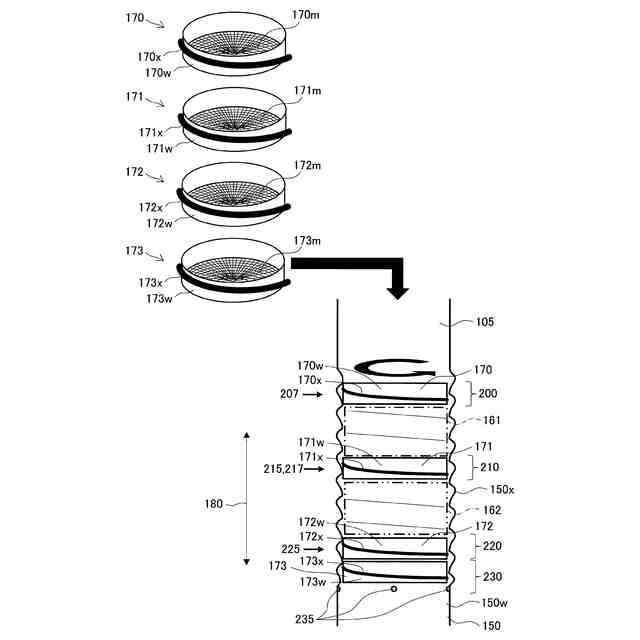

図２は、実施形態に係る脱硫器の拡大図である。
図３は、脱硫器の組み立ての説明図である。
図４は、参考形態に係る脱硫器の説明図である。
【発明を実施するための形態】
【０００８】
（本開示の基礎となった知見等）

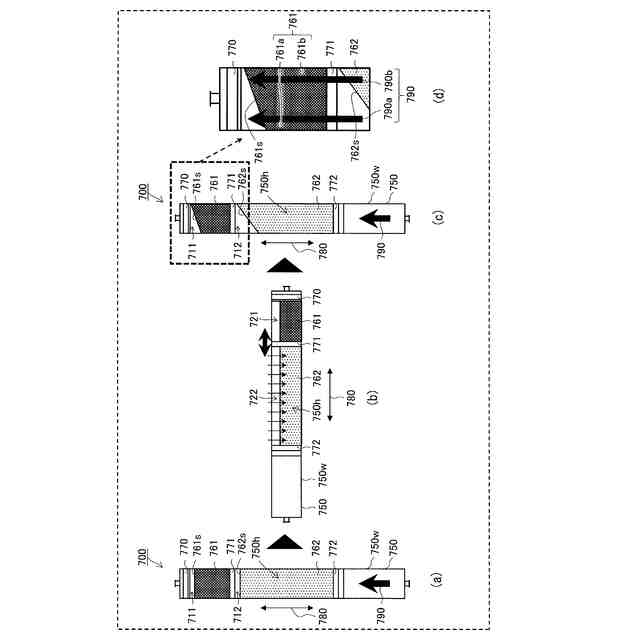

図４は、本発明者らが検討した参考形態に係る脱硫器７００の説明図である。
【０００９】
図４の（ａ）は、脱硫器７００が縦置きされた様子を示す。図４の（ａ）に示すように、脱硫器７００は、脱硫剤７６１、脱硫剤７６２、筒７５０、仕切り７７０、仕切り７７１及び仕切り７７２を含む。筒７５０は、側壁７５０ｗ及び内部領域７５０ｈを含む。側壁７５０ｗは、内部領域７５０ｈを区画している。
【００１０】
筒７５０は、方向７８０に延びている。内部領域７５０ｈでは、方向７８０のガスの流れ７９０が形成される。内部領域７５０ｈでは、方向７８０に沿って、仕切り７７２、脱硫剤７６２、仕切り７７１、脱硫剤７６１及び仕切り７７０がこの順に並べられている。
（【００１１】以降は省略されています）
