特許ウォッチ

公開番号2025177965
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024085145
出願日2024-05-24
発明の名称触媒組成物の製造方法
出願人三井金属株式会社,国立大学法人熊本大学
代理人個人,個人,個人,個人
主分類B01J 37/02 20060101AFI20251128BHJP(物理的または化学的方法または装置一般)
要約【課題】本発明は、還元剤として水素を使用した排ガス中のNOxの選択的触媒還元のための触媒組成物を製造する方法であって、活性及びN₂選択性が向上した触媒組成物を製造することができる方法を提供することを目的とする。
【解決手段】本発明は、還元剤として水素を使用した排ガス中のNOxの選択的触媒還元のための触媒組成物を製造する方法であって、
前記触媒組成物が、ゼオライト粒子、Zr、P及びPtを含む触媒成分を含み、
前記方法が、下記工程:
(1)ゼオライト粒子を準備する工程;並びに
(2)前記ゼオライト粒子の表面にZr、P及びPtを担持して前記触媒成分を得る工程
を含む、前記方法を提供する。
【選択図】なし
特許請求の範囲【請求項１】
還元剤として水素を使用した排ガス中のＮＯｘの選択的触媒還元のための触媒組成物を製造する方法であって、
前記触媒組成物が、ゼオライト粒子、Ｚｒ、Ｐ及びＰｔを含む触媒成分を含み、
前記方法が、下記工程：
（１）ゼオライト粒子を準備する工程；並びに
（２）前記ゼオライト粒子の表面にＺｒ、Ｐ及びＰｔを担持して前記触媒成分を得る工程
を含む、前記方法。
続きを表示（約 470 文字）【請求項２】
工程（２）が、下記工程：
（２ａ）前記ゼオライト粒子の表面にＺｒ及びＰを担持して第１中間体を得る工程；
（２ｂ）前記第１中間体を焼成して第２中間体を得る工程；並びに
（２ｃ）前記第２中間体にＰｔを担持する工程
を含む、請求項１に記載の方法。
【請求項３】
工程（２ｂ）において、前記第１中間体を焼成する前に、前記第１中間体を水熱処理に供する、請求項２に記載の方法。
【請求項４】
工程（２ｂ）において、前記第１中間体を８００℃以上１０００℃以下の温度で焼成する、請求項２に記載の方法。
【請求項５】
前記ゼオライト粒子を構成するゼオライトの最大環が８員環である、請求項１～４のいずれか一項に記載の方法。
【請求項６】
前記ゼオライト粒子を構成するゼオライトが、ＡＥＩ型、ＡＦＸ型、ＡＮＡ型、ＣＨＡ型、ＤＤＲ型、ＥＲＩ型、ＧＩＳ型、ＫＦＩ型、ＬＴＡ型、ＭＲＴ型、ＰＡＵ型及びＹＵＧ型から選択される、請求項５に記載の方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、触媒組成物の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
カーボンニュートラルへの関心の高まりから、エネルギー源として化石燃料に代えて水素を使用する技術、例えば、水素を燃料とする水素エンジンが注目されている。
【０００３】
水素エンジンから排出される排ガスには、空気中のＮ
２
の高温酸化により生成されるサーマルＮＯｘが含まれる。したがって、サーマルＮＯｘを浄化する技術が求められている。
【０００４】
ＮＯｘを浄化する技術としては、還元剤として水素を使用した選択的触媒還元（Ｈ
２
－ＳＣＲ）により、ＮＯｘをＮ
２
に変換する技術（例えば、特許文献１）が知られている。
【０００５】
特許文献１には、Ｈ
２
－ＳＣＲのための触媒として、固体酸強度の高い担体（例えば、ＳｎＰ
２
Ｏ
７
、ＣｅＰ
２
Ｏ
７
、ＺｒＰ
２
Ｏ
７
、ＴｉＰ
２
Ｏ
７
等のリン酸系化合物）と、担体に担持された貴金属元素（例えば、Ｐｔ）とから構成される触媒が記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１０－４４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１に記載の触媒には、活性及びＮ
２
選択性の点で改善の余地がある。
【０００８】
そこで、本発明は、還元剤として水素を使用した排ガス中のＮＯｘの選択的触媒還元のための触媒組成物を製造する方法であって、活性及びＮ
２
選択性が向上した触媒組成物を製造することができる方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本発明は、以下の方法を提供する。
［１］還元剤として水素を使用した排ガス中のＮＯｘの選択的触媒還元のための触媒組成物を製造する方法であって、
前記触媒組成物が、ゼオライト粒子、Ｚｒ、Ｐ及びＰｔを含む触媒成分を含み、
前記方法が、下記工程：
（１）ゼオライト粒子を準備する工程；並びに
（２）前記ゼオライト粒子の表面にＺｒ、Ｐ及びＰｔを担持して前記触媒成分を得る工程
を含む、前記方法。
［２］工程（２）が、下記工程：
（２ａ）前記ゼオライト粒子の表面にＺｒ及びＰを担持して第１中間体を得る工程；
（２ｂ）前記第１中間体を焼成して第２中間体を得る工程；並びに
（２ｃ）前記第２中間体にＰｔを担持する工程
を含む、［１］に記載の方法。
［３］工程（２ｂ）において、前記第１中間体を焼成する前に、前記第１中間体を水熱処理に供する、［２］に記載の方法。
［４］工程（２ｂ）において、前記第１中間体を８００℃以上１０００℃以下の温度で焼成する、［２］又は［３］に記載の方法。
［５］前記ゼオライト粒子を構成するゼオライトの最大環が８員環である、［１］～［４］のいずれか一項に記載の方法。
［６］前記ゼオライト粒子を構成するゼオライトが、ＡＥＩ型、ＡＦＸ型、ＡＮＡ型、ＣＨＡ型、ＤＤＲ型、ＥＲＩ型、ＧＩＳ型、ＫＦＩ型、ＬＴＡ型、ＭＲＴ型、ＰＡＵ型及びＹＵＧ型から選択される、［５］に記載の方法。
【発明の効果】
【００１０】
本発明によれば、還元剤として水素を使用した排ガス中のＮＯｘの選択的触媒還元のための触媒組成物を製造する方法であって、活性及びＮ
２
選択性が向上した触媒組成物を製造することができる方法が提供される。
【発明を実施するための形態】

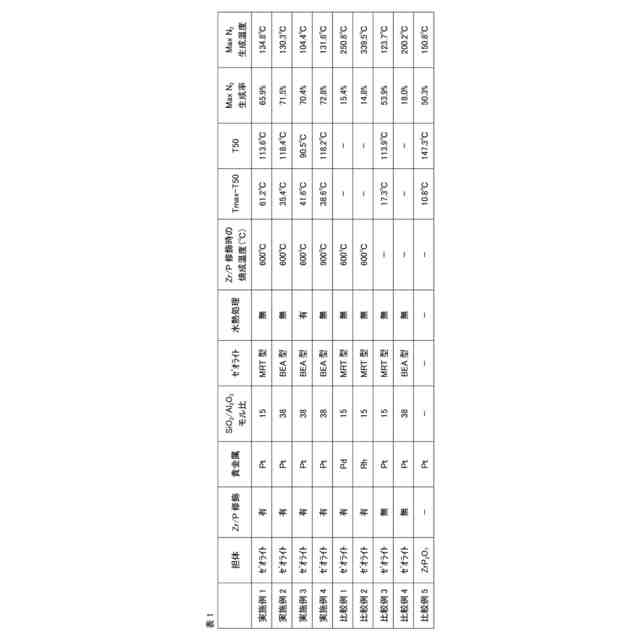

（【００１１】以降は省略されています）

関連特許
