公開番号2025175776
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024082033
出願日2024-05-20
発明の名称二酸化炭素回収システム及び二酸化炭素回収方法
出願人株式会社IHI
代理人個人,個人,個人
主分類B01D 53/14 20060101AFI20251126BHJP(物理的または化学的方法または装置一般)
要約【課題】吸収液中の水分の減少を抑制し、高純度水の使用量を低減しても吸収液中の無機成分が蓄積するのを抑制することが可能な二酸化炭素回収システム及び二酸化炭素回収方法を提供する。

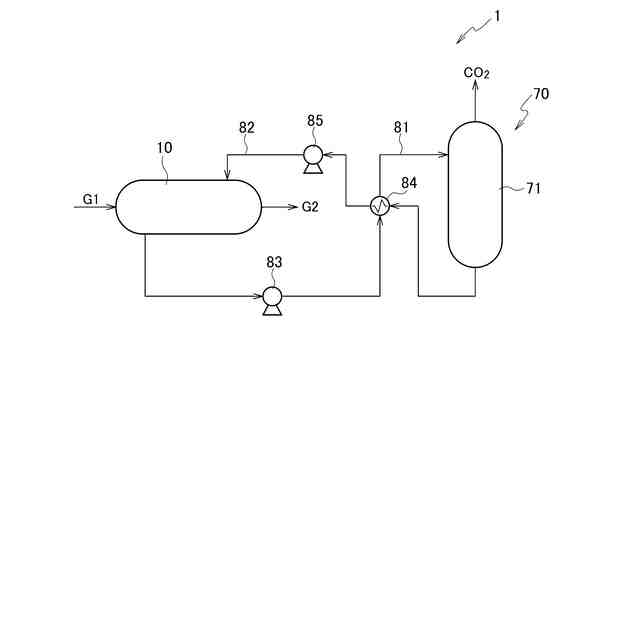

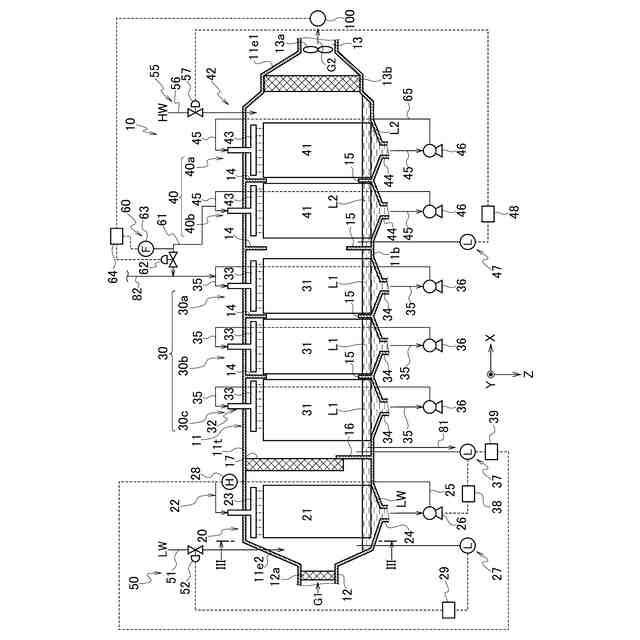

【解決手段】二酸化炭素回収システム1は、加湿部20と、二酸化炭素吸収部30と、二酸化炭素吸収部30で揮発した吸収液L1を回収する吸収液回収部40と、高純度水HWを補充する高純度水補充部55と、高純度水HWが補充された回収液L2の一部を、二酸化炭素吸収部30に返送する吸収液返送流路61と、吸収液返送流路61に設けられ、吸収液回収部40から二酸化炭素吸収部30へ吸収液返送流路61を通って返送される回収液L2の流量を調節する流量調節部62とを備える。
【選択図】図1
特許請求の範囲【請求項１】
低純度水から生成された水蒸気を空気に供給する加湿部と、
前記空気と吸収液との気液接触によって前記空気に含まれる二酸化炭素を前記吸収液で吸収し、かつ、前記水蒸気と前記吸収液とが接触する二酸化炭素吸収部と、
前記二酸化炭素吸収部で揮発した前記吸収液を回収する吸収液回収部と、
前記吸収液回収部で回収された前記吸収液に前記低純度水よりも純度の高い高純度水を、前記吸収液回収部内の前記吸収液を含む回収液の液量に応じて補充する高純度水補充部と、
前記高純度水が補充された前記回収液の一部を、前記二酸化炭素吸収部に返送する吸収液返送流路と、
前記吸収液返送流路に設けられ、前記吸収液回収部から前記二酸化炭素吸収部へ前記吸収液返送流路を通って返送される前記回収液の流量を調節する流量調節部と、

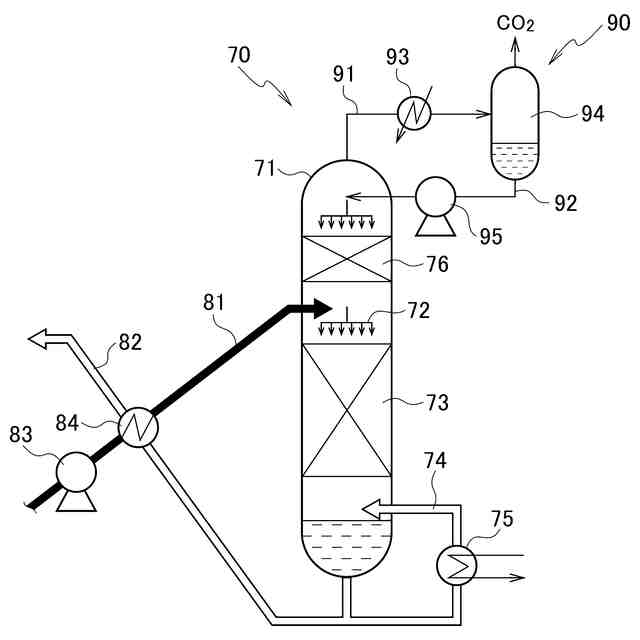

前記二酸化炭素吸収部で前記吸収液に吸収された二酸化炭素を放散する再生装置と、
を備える、二酸化炭素回収システム。
続きを表示（約 1,500 文字）【請求項２】
前記加湿部は前記加湿部内の前記低純度水の液面レベルを測定する低純度水液面計を含み、
前記二酸化炭素回収システムは、前記低純度水液面計の液面レベルに応じて前記加湿部に補充する前記低純度水の流量を調節して供給する低純度水補充部を備える、請求項１に記載の二酸化炭素回収システム。
【請求項３】

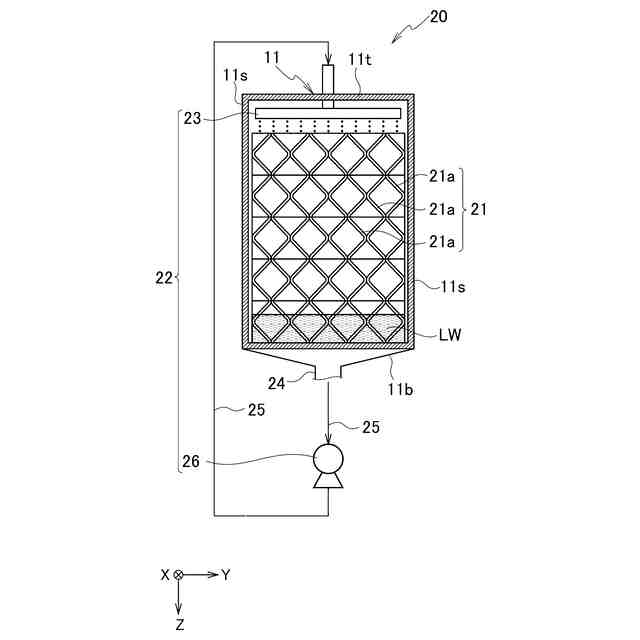

前記加湿部は、前記空気が通過する第１気液接触部と、前記低純度水を循環させ、循環する前記低純度水を前記第１気液接触部に供給する第１循環システムとを含み、
前記二酸化炭素吸収部は、前記加湿部を通過した空気が通過する第２気液接触部と、前記吸収液を循環させ、循環する前記吸収液を前記第２気液接触部に供給する第２循環システムと、第２循環システム内の吸収液の液面レベルを測定する吸収液液面計とを含み、
前記第１循環システムは、前記吸収液液面計で測定された前記液面レベルに基づいて、単位時間当たりに前記第１循環システム内を流れる低純度水が前記空気に接触する量を調節する接触量調節部を含む、請求項１又は２に記載の二酸化炭素回収システム。
【請求項４】
前記加湿部は、前記空気が通過する第１気液接触部と、前記低純度水を循環させ、循環する前記低純度水を前記第１気液接触部に供給する第１循環システムとを含み、
前記再生装置は、
前記吸収液に吸収された二酸化炭素を放散する再生塔と、
前記第１循環システムで循環する前記低純度水の熱と、前記再生塔から排出された二酸化炭素を含む二酸化炭素含有ガスの熱とを交換することによって前記二酸化炭素含有ガスを冷却する熱交換器と、
を含む、請求項１又は２に記載の二酸化炭素回収システム。
【請求項５】
前記再生装置は、
前記吸収液に吸収された二酸化炭素を放散する再生塔と、
前記二酸化炭素吸収部から前記再生塔へ流れる吸収液の熱と、前記再生塔から排出された二酸化炭素を含む二酸化炭素含有ガスの熱とを交換することによって前記二酸化炭素含有ガスを冷却する熱交換器と、
を含む、請求項１又は２に記載の二酸化炭素回収システム。
【請求項６】
前記加湿部は、前記空気が通過する第１気液接触部と、前記低純度水を循環させ、循環する前記低純度水を前記第１気液接触部に供給する第１循環システムと、前記第１循環システムで循環する前記低純度水を加熱する加熱部とを含む、請求項１又は２に記載の二酸化炭素回収システム。
【請求項７】
前記二酸化炭素吸収部は、前記加湿部を通過した空気が通過する第２気液接触部と、前記吸収液を循環させ、循環する前記吸収液を前記第２気液接触部に供給する第２循環システムと、第２循環システム内の吸収液の液面レベルを測定する吸収液液面計とを含み、
前記加湿部は、前記吸収液液面計で測定された前記液面レベルに基づいて、前記低純度水を加熱する熱量を調節する、請求項６に記載の二酸化炭素回収システム。
【請求項８】
前記二酸化炭素回収システムは、前記吸収液回収部を通過した空気中の前記吸収液の濃度を測定する濃度測定部を備える、請求項１又は２に記載の二酸化炭素回収システム。
【請求項９】
前記濃度測定部の濃度に応じて前記吸収液回収部から前記二酸化炭素吸収部へ返送される回収液の流量が調節される、請求項８に記載の二酸化炭素回収システム。
【請求項１０】
前記高純度水は純水であり、前記低純度水は上水、工業用水又はこれらの混合水である、請求項１又は２に記載の二酸化炭素回収システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、二酸化炭素回収システム及び二酸化炭素回収方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
二酸化炭素は、地球温暖化の原因として問題視されており、世界的に二酸化炭素濃度の上昇を抑制する動きが広まっている。大気中の二酸化炭素濃度を低減させる方法の一つとして、直接空気回収（ＤＡＣ）と呼ばれる技術が提案されている。ＤＡＣは空気中の二酸化炭素を直接回収する技術である。ＤＡＣで回収された二酸化炭素は、地下などに貯蔵することができるが、様々な化合物の原料として用いることもできる。
【０００３】
特許文献１には、吸着剤を用いた循環式吸着／脱着により、空気から二酸化炭素を分離する方法が開示されている。当該方法は、吸着剤に二酸化炭素を吸着させる吸着工程と、吸着剤から二酸化炭素を脱着する脱着工程を含んでいる。
【先行技術文献】
【特許文献】
【０００４】
特許第６６２２３０２号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来技術では、固体吸着剤を用いることで空気中の二酸化炭素を吸着しているが、大気中の二酸化炭素濃度は４００ｐｐｍ程度と低い。そのため、一定量の二酸化炭素を回収するには、大量の空気を処理する必要がある。しかしながら、固体吸着剤を用いた二酸化炭素の回収方法は、スケールアップが容易ではない。
【０００６】
一方、液体吸収剤を用いて二酸化炭素を吸収する方法を利用することも考えられる。しかしながら、上述のように、一定量の二酸化炭素を回収するには、大量の空気を処理する必要がある。大量の空気を吸収液に接触させた場合、吸収液中の水分が蒸発するため、吸収液に水を補充する必要がある。しかしながら、無機成分を多く含むような低純度水を吸収液に供給した場合、無機成分が濃縮され続け、吸収液の泡立ちが発生したり、無機成分が析出したりするおそれがある。一方、高純度水は低純度水と比較してコストが高いため、高純度水の使用量は少ない方が好ましい。
【０００７】
そこで、本開示は、吸収液中の水分の減少を抑制し、高純度水の使用量を低減しても吸収液中の無機成分が蓄積するのを抑制することが可能な二酸化炭素回収システム及び二酸化炭素回収方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示に係る二酸化炭素回収システムは、低純度水から生成された水蒸気を空気に供給する加湿部を備える。二酸化炭素回収システムは、空気と吸収液との気液接触によって空気に含まれる二酸化炭素を吸収液で吸収し、かつ、水蒸気と吸収液とが接触する二酸化炭素吸収部を備える。二酸化炭素回収システムは、二酸化炭素吸収部で揮発した吸収液を回収する吸収液回収部を備える。二酸化炭素回収システムは、吸収液回収部で回収された吸収液に低純度水よりも純度の高い高純度水を、吸収液回収部内の吸収液を含む回収液の液量に応じて補充する高純度水補充部を備える。二酸化炭素回収システムは、高純度水が補充された回収液の一部を、二酸化炭素吸収部に返送する吸収液返送流路を備える。二酸化炭素回収システムは、吸収液返送流路に設けられ、吸収液回収部から二酸化炭素吸収部へ吸収液返送流路を通って返送される回収液の流量を調節する流量調節部を備える。二酸化炭素回収システムは、二酸化炭素吸収部で吸収液に吸収された二酸化炭素を放散する再生装置を備える。
【０００９】
加湿部は加湿部内の低純度水の液面レベルを測定する低純度水液面計を含んでいてもよい。二酸化炭素回収システムは、低純度水液面計の液面レベルに応じて加湿部に補充する低純度水の流量を調節して供給する低純度水補充部を備えていてもよい。
【００１０】
加湿部は、空気が通過する第１気液接触部と、低純度水を循環させ、循環する低純度水を第１気液接触部に供給する第１循環システムとを含んでいてもよい。二酸化炭素吸収部は、加湿部を通過した空気が通過する第２気液接触部と、吸収液を循環させ、循環する吸収液を第２気液接触部に供給する第２循環システムと、第２循環システム内の吸収液の液面レベルを測定する吸収液液面計とを含んでいてもよい。第１循環システムは、吸収液液面計で測定された液面レベルに基づいて、単位時間当たりに第１循環システム内を流れる低純度水が空気に接触する量を調節する接触量調節部を含んでいてもよい。
（【００１１】以降は省略されています）
