公開番号2025165202
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024069166
出願日2024-04-22
発明の名称農作業機
出願人株式会社IHIアグリテック
代理人弁理士法人英知国際特許商標事務所
主分類A01F 15/18 20060101AFI20251027BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】本発明は、メンテナンス面の使い勝手の改善を課題とする。
【解決手段】カバー5とベルトコンベア41を備え、ベルトコンベア41は、搬送ベルトとして無端ベルト411を有し、ベルトコンベア41の駆動軸42に動力を伝達する駆動伝達側面93と、非駆動伝達側面94があり、カバー5は、少なくともいずれか一方の面に設けられており、取り外すことで少なくとも無端ベルト411全体を露出できる領域を覆っていることを特徴とする農作業機1。
【選択図】図3
特許請求の範囲【請求項１】
カバーとベルトコンベアを備え、
前記ベルトコンベアは、搬送ベルトとして無端ベルトを有し、
前記ベルトコンベアの駆動軸に動力を伝達する駆動伝達側面と、
非駆動伝達側面があり、
前記カバーは、少なくともいずれか一方の面に設けられており、取り外すことで少なくとも前記無端ベルト全体を露出できる領域を覆っていることを特徴とする農作業機。
続きを表示（約 190 文字）【請求項２】
前記カバーは、複数に分割され、前記無端ベルトの全部または少なくとも一部を覆っている請求項１記載の農作業機。
【請求項３】
前記カバーは、一つまたは複数あり、少なくとも１つ隙間を空けて前記無端ベルトを覆っている請求項１記載の農作業機。
【請求項４】
前記農作業機が、刈取細断収穫機である請求項１～３のいずれか１項記載の農作業機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ベルトコンベアを備えた農作業機に関する。
特に限定されるものではないが、細断したデントコーン、ソルゴー、牧草などの飼料作物をロールベールに成型する刈取細断収穫機などの農作業機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
刈取細断収穫機は、下記特許文献１に記載されているように、車体に配置されたエンジンによって作動するクローラを有すると共に、刈取細断機が前方にあり、細断された収穫物をシュートでホッパに送る。ホッパに溜められた細断された収穫物はホッパの下方にある排出口からベルトコンベア上に落とされ、他の搬送装置を介して成形部へ送られる。成形室は、細断された収穫物をロールベールに成形し、ネットなどをかけて、圃場に放出する。
【先行技術文献】
【特許文献】
【０００３】
特許第５２７６４０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
農作業機に搭載されているベルトコンベアは、交換しやすいようにジョイント付きのベルトが採用されることが多かった。ジョイント付きのベルトは、ジョイントを外すことで一枚の帯になり、狭い点検口から取り出せる。そして、交換ベルトが同様に点検口から内部に入れられ、駆動軸と従動軸の間にかけまわし、ジョイントを繋いで交換作業を行っていた。狭い点検口からの作業は、作業者に負担を強いるものであり、使い勝手に難があった。また、ベルトコンベアの駆動部に細断された収穫物が詰まるなどのトラブルが生じたときにも、作業者は小さな点検口から対応する必要があり、メンテナンス面の使い勝手が悪かった。
本発明は、メンテナンス面の使い勝手の改善を課題とする。
【課題を解決するための手段】
【０００５】
本発明は、カバーとベルトコンベアを備え、前記ベルトコンベアは、搬送ベルトとして無端ベルトを有し、前記ベルトコンベアの駆動軸に動力を伝達する駆動伝達側面と、非駆動伝達側面があり、前記カバーは、少なくともいずれか一方の面に設けられており、取り外すことで少なくとも前記無端ベルト全体を露出できる領域を覆っていることを特徴とする農作業機とすることで課題を解決した。
【発明の効果】
【０００６】
本発明は、メンテナンスの使い勝手が改善された。
【図面の簡単な説明】
【０００７】
図１は実施例の刈取細断収穫機１（農作業機）の斜視図である。

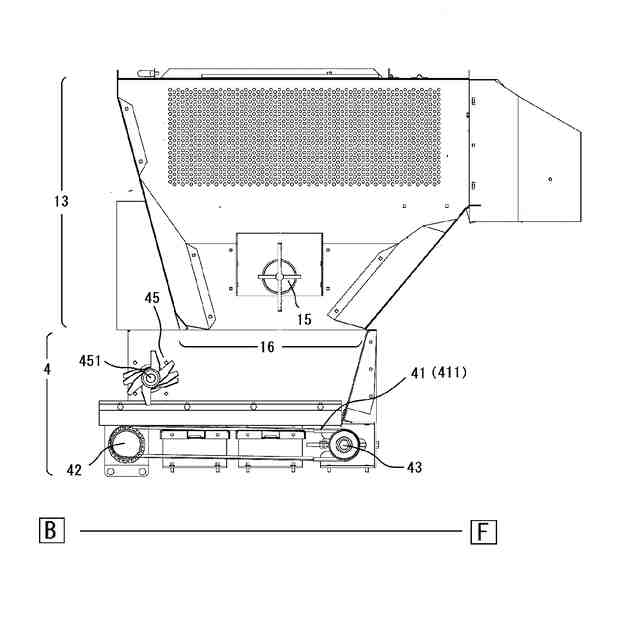

図２は実施例のホッパ１３及び搬送部４の内部構造図である。

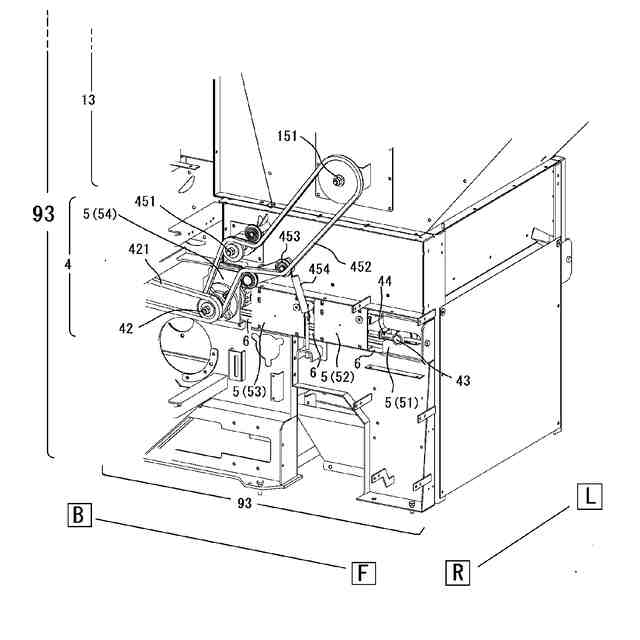

図３は実施例の駆動伝達側面９３の斜視図であり、搬送部４を含む周辺の駆動機構が図示されている。

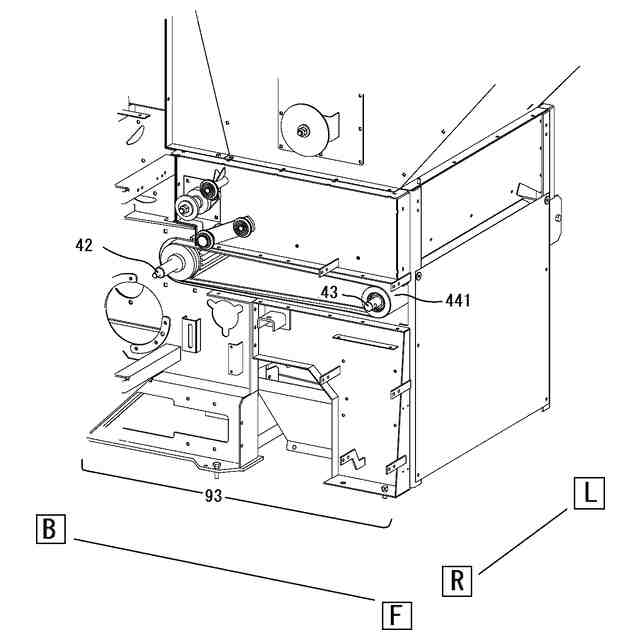

図４は、図３から無端ベルト４１１の交換に差しさわりがある部材を取り除いた状態の斜視図である。

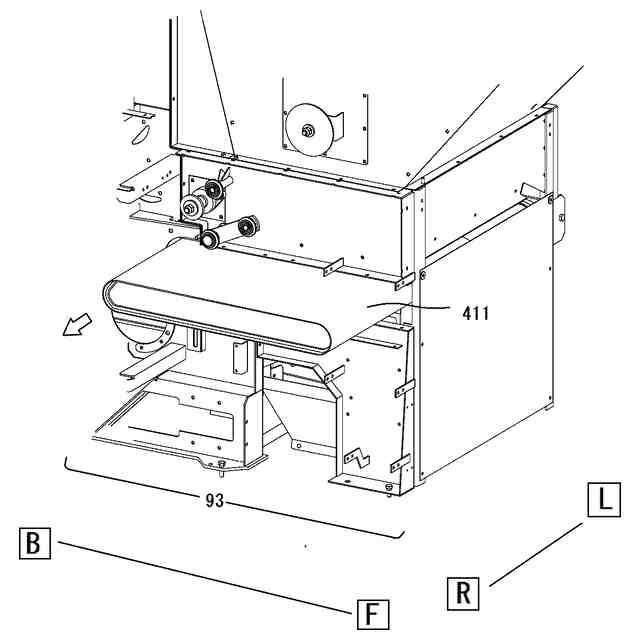

図５は、図４の状態から、無端ベルト４１１を引き抜いている状態の斜視図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施例を説明する。異なる図における同一符号は同一機能の部位を示しており、各図における重複説明は適宜省略する。また、説明のため意図的に部材を省略している図もある。
【０００９】
〔実施例〕
（全体構造とロールベールの成形）

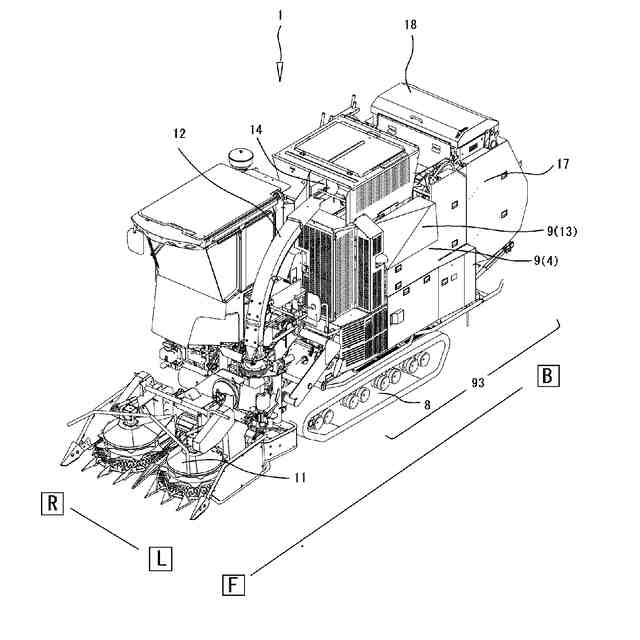

図１は、実施例の刈取細断収穫機１（農作業機）の斜視図である。
図示した、Ｒ（右）、Ｌ（左）は、刈取細断収穫機１（農作業機）の進行方向を前（Ｆ）として、そのＲ（右）とＬ（左）をいう。図中、後は（Ｂ）と図示される。
刈取細断収穫機１（農作業機）は、走行部８を有し、前方に刈取細断部１１を有する。刈取細断収穫機１（農作業機）は走行しながら、刈取細断部１１が、デントコーン、ソルゴー、牧草などの飼料作物を根元から刈り取ると共に、それを裁断してゆく。細断された飼料作物は、シュート１２でホッパ１３に送られる。ホッパ１３は外部カバー９で覆われており図１では見えない位置にある。ホッパ１３は、その上部にシュート１２の後端部を受け入れるシュート接続口１４が設けられている。
ホッパ１３に蓄えられた細断された飼料作物は、ホッパ１３から排出され、図中外部カバー９で覆われた搬送部４へと送られる。細断された飼料作物は、搬送部４から成形室１７へ送られ、そこで、ロールベールに成形される。成形されたロールベールはネット装置１８によりネットでくるまれ、圃場に放出される。
【００１０】
（駆動伝達側面と非駆動伝達側面）
エンジンからの動力は、油圧ポンプを経て送られる。送られた油圧により油圧モータはギアを回転させコンベア駆動チェーンを駆動する。後述するコンベア駆動チェーン４２１は搬送部４を駆動する。搬送部４へ動力が送られる駆動伝達側面９３は、図１の左（Ｌ）側の面にあり見えていない。図1の搬送部４が図示されている右（Ｒ）側の面は、非駆動伝達側面（従動側の面）である。
（【００１１】以降は省略されています）
