公開番号2025164316
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068181
出願日2024-04-19
発明の名称ワイヤロープ油除去装置
出願人株式会社IHIインフラ建設
代理人弁理士法人アテンダ国際特許事務所
主分類B08B 1/16 20240101AFI20251023BHJP(清掃)
要約【課題】ワイヤロープの設置場所に拘わらず常に適切な位置に設置することのできるワイヤロープ油除去装置を提供する。

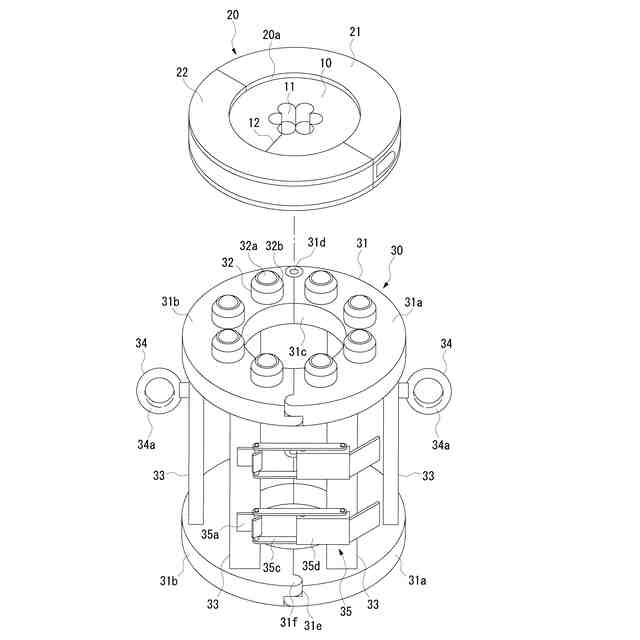

【解決手段】各連結部材34に外部の吊下部材40を連結することにより、吊下部材40によって支持ユニット30が吊り下げられて配置される。また、支持ユニット30では、互いにワイヤロープ1の長手方向に間隔をおいて配置された一対の各ガイド部材31のガイド孔31cによってワイヤロープ1の変位がワイヤロープ1の長手方向二点で規制されることから、振動や衝撃を受けても支持ユニット30が大きく傾くことがない。更に、各ガイド部材31は互いにガイド部材31の周方向に間隔をおいて配置された複数の接続部材33によって接続されているので、支持ユニット30が軽量化されるとともに、油除去部材10によってワイヤロープ1から除去された油が各接続部材33の隙間を通過し、支持ユニット30への油の付着が抑制される。
【選択図】図13
特許請求の範囲【請求項１】
外周面に螺旋状の溝を有するワイヤロープを通過させながらワイヤロープの表面に付着した油を除去するワイヤロープ油除去装置において、
前記ワイヤロープを挿通する挿通孔を有し、挿通孔がワイヤロープの横断面形状と同等の形状に形成された板状の油除去部材と、

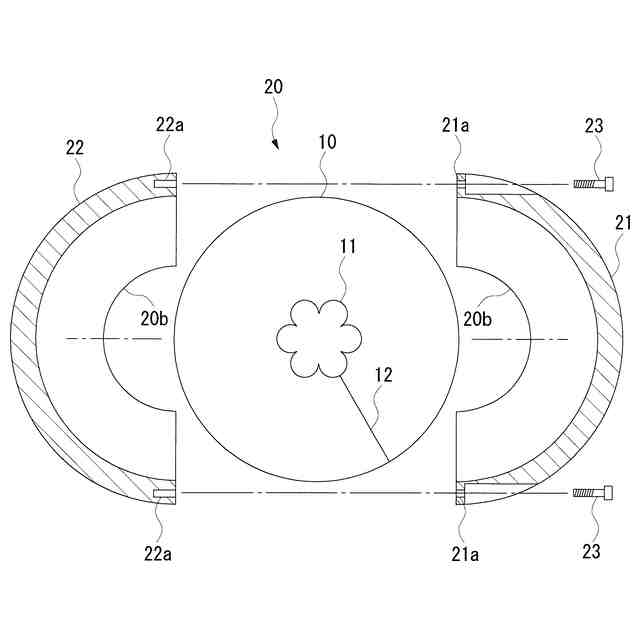

ワイヤロープを挿通する開口部を有し、油除去部材の周縁側を覆うように油除去部材に着脱自在に装着されるカバー部材と、
内部にワイヤロープを径方向から収容可能に形成され、カバー部材が装着された油除去部材をワイヤロープの長手方向一方から支持する支持ユニットとを備え、

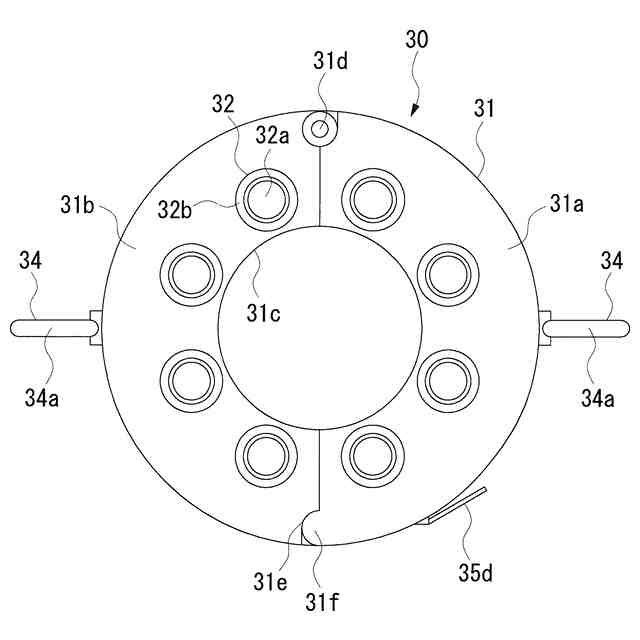

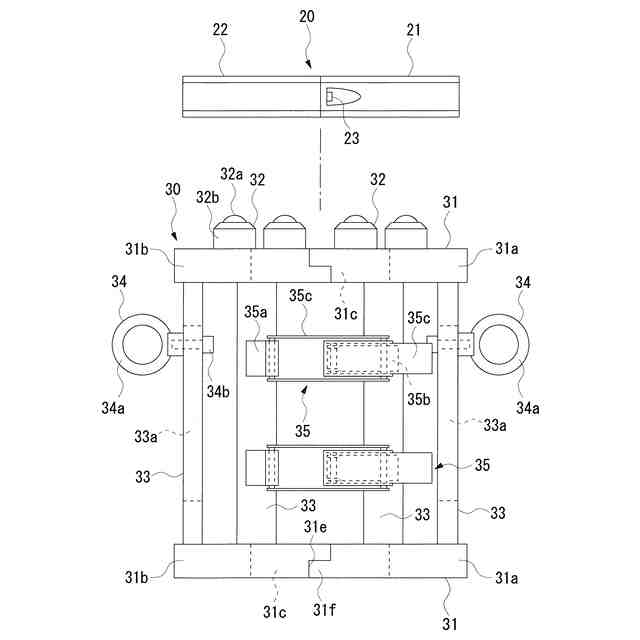

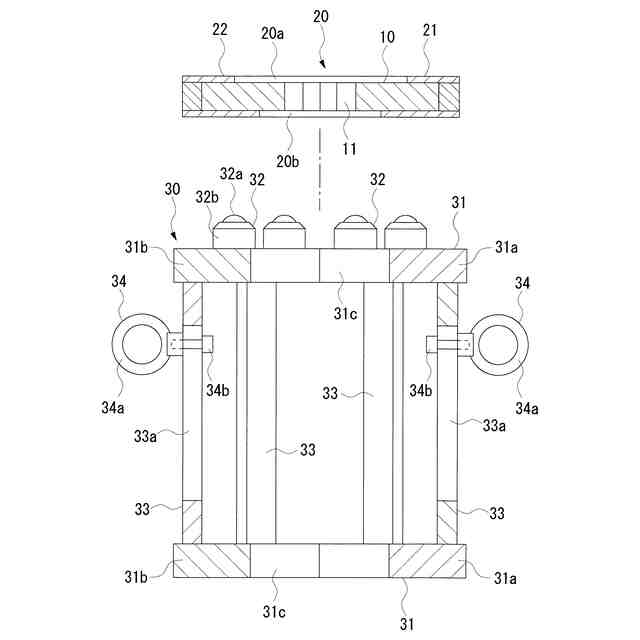

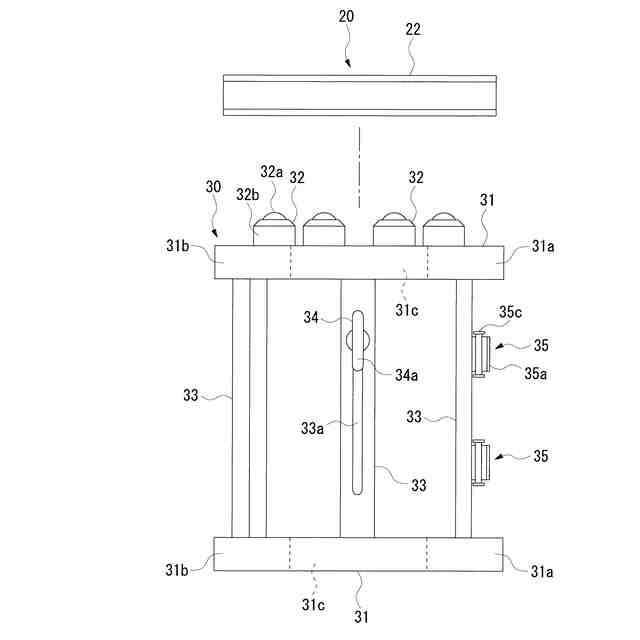

支持ユニットは、互いにワイヤロープの長手方向に間隔をおいて配置された一対のガイド部材と、各ガイド部材同士を接続する複数の接続部材と、カバー部材が装着された油除去部材をガイド部材に対して周方向に回転自在且つ径方向に移動自在に支持する支持部材と、外部の吊下部材に連結可能な連結部材とを有し、
各ガイド部材はワイヤロープを挿通するガイド孔をそれぞれ有し、
各接続部材は互いにワイヤロープの周方向に間隔をおいて配置され、
支持部材は油除去部材側に配置される一方のガイド部材に設けられている
ことを特徴とするワイヤロープ油除去装置。
続きを表示（約 520 文字）【請求項２】

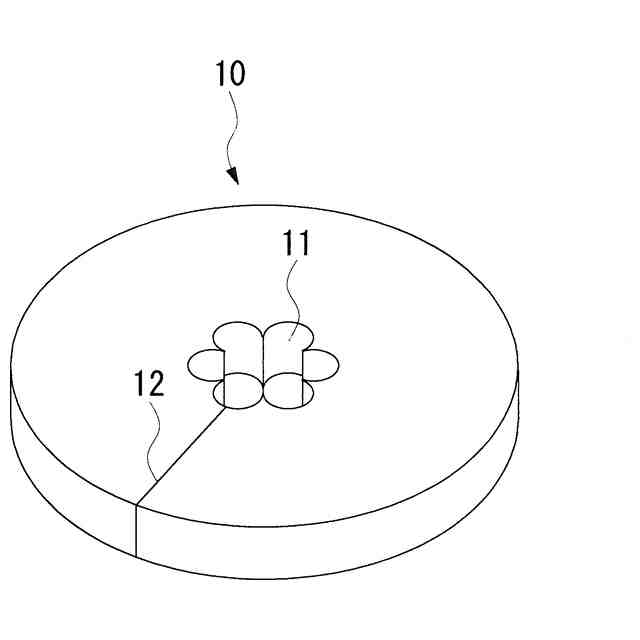

前記油除去部材は弾性変形可能な部材からなり、前記挿通孔から外周面に亘って形成された切り込みを有する
ことを特徴とする請求項１記載のワイヤロープ油除去装置。
【請求項３】

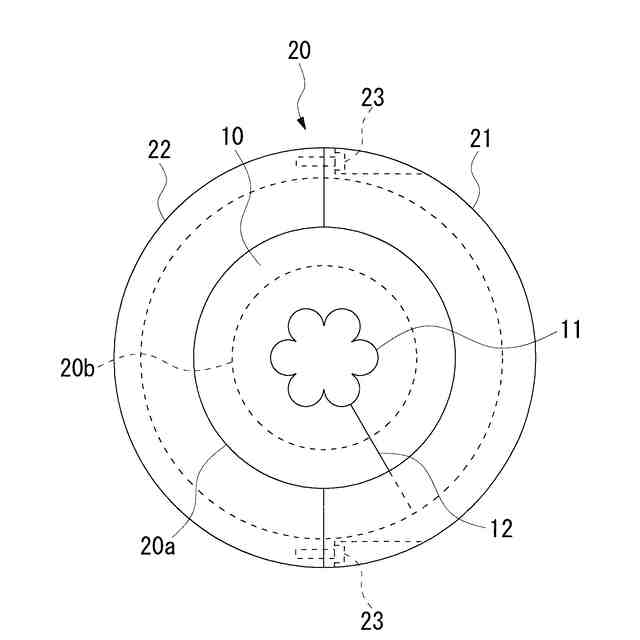

前記カバー部材は径方向に二分割された一対の分割部分からなり、各分割部分を互いに着脱可能に形成されている
ことを特徴とする請求項１記載のワイヤロープ油除去装置。
【請求項４】

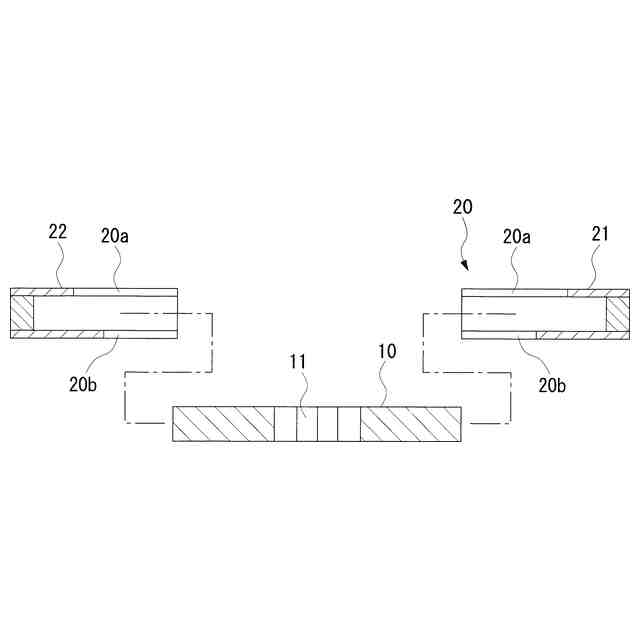

前記カバー部材は、油除去部材の厚さ方向両面を覆うように形成されるとともに、油除去部材の厚さ方向一方の開口部が油除去部材の厚さ方向他方の開口部よりも大きく形成されている
ことを特徴とする請求項１記載のワイヤロープ油除去装置。
【請求項５】
前記各ガイド部材は径方向に二分割された一対の分割部分からなり、各分割部分の一端を支点に回動することにより開閉可能に形成されている
ことを特徴とする請求項１記載のワイヤロープ油除去装置。
【請求項６】
前記連結部材はワイヤロープの長手方向に位置を移動可能に設けられている
ことを特徴とする請求項１記載のワイヤロープ油除去装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば河川やダム等に設置される水門のゲート開閉用ワイヤロープから油を除去するためのワイヤロープ油除去装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
一般に、河川やダム等に設置された水門のゲートは、ゲートに連結されたワイヤロープをウインチで巻き取ることにより開放され、ワイヤロープをウインチから巻き出すことにより閉鎖されるようになっている。ワイヤロープの表面には潤滑や防錆のためにグリース等の油が塗布されており、水門の保守点検時にはワイヤロープの油を定期的に塗り直す作業が行われている。
【０００３】
その際、ワイヤロープに付着している古い油を除去する必要があるが、撚り線からなるワイヤロープでは螺旋状の溝内からも油を除去しなければならない。しかしながら、ワイヤロープの油除去作業は人手によって行われるため、多大な人的労力を必要とし、作業者の負担が大きいものとなっている。
【０００４】
そこで、ワイヤロープの油除去作業を人手によらずに行うようにしたものとして、ワイヤロープの横断面形状と同等の形状に形成された孔を有する油除去部材にワイヤロープを挿通し、油除去部材にワイヤロープを通過させながら油除去部材によってワイヤロープの表面から油を除去するようにしたものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－１９０８８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、特許文献１に記載されたものでは、油除去部材を通過するワイヤロープの螺旋状溝によって油除去部材が回転するため、油除去部材を板状の支持部材によって回転自在に支持するとともに、ワイヤロープに対する油除去部材の移動を支持部材によって規制するようにしている。この場合、支持部材を機械室内のフレーム等に固定し、油除去部材が支持部材に支持されながら回転するようにしている。
【０００７】
しかしながら、例えば水門の機械室内は多くの機器やその付属物等が複雑に配置されているため、油除去部材を設置可能な場所が限られることがあり、ワイヤロープの周囲に支持部材を固定するためのフレーム等が存在しない場合には、油除去部材を適切な位置に設置することができないという問題点があった。
【０００８】
本発明は前記課題に鑑みてなされたものであり、その目的とするところは、ワイヤロープの設置場所に拘わらず常に適切な位置に設置することのできるワイヤロープ油除去装置を提供することにある。
【課題を解決するための手段】
【０００９】
本発明は前記目的を達成するために、外周面に螺旋状の溝を有するワイヤロープを通過させながらワイヤロープの表面に付着した油を除去するワイヤロープ油除去装置において、前記ワイヤロープを挿通する挿通孔を有し、挿通孔がワイヤロープの横断面形状と同等の形状に形成された板状の油除去部材と、ワイヤロープを挿通する開口部を有し、油除去部材の周縁側を覆うように油除去部材に着脱自在に装着されるカバー部材と、内部にワイヤロープを径方向から収容可能に形成され、カバー部材が装着された油除去部材をワイヤロープの長手方向一方から支持する支持ユニットとを備え、支持ユニットは、互いにワイヤロープの長手方向に間隔をおいて配置された一対のガイド部材と、各ガイド部材同士を接続する複数の接続部材と、カバー部材が装着された油除去部材をガイド部材に対して周方向に回転自在且つ径方向に移動自在に支持する支持部材と、外部の吊下部材に連結可能な連結部材とを有し、各ガイド部材はワイヤロープを挿通するガイド孔をそれぞれ有し、各接続部材は互いにワイヤロープの周方向に間隔をおいて配置され、支持部材は油除去部材側に配置される一方のガイド部材に設けられている。
【００１０】
これにより、各連結部材に外部の吊下部材を連結することにより、吊下部材によって支持ユニットが吊り下げられて配置される。また、支持ユニットでは、互いにワイヤロープの長手方向に間隔をおいて配置された一対の各ガイド部材のガイド孔によってワイヤロープの変位がワイヤロープの長手方向二点で規制されることから、振動や衝撃を受けても支持ユニットが大きく傾くことがない。更に、各ガイド部材は互いにガイド部材の周方向に間隔をおいて配置された複数の接続部材によって接続されているので、支持ユニットが軽量化されるとともに、油除去部材によってワイヤロープから除去された油が各接続部材の隙間を通過するので、支持ユニットへの油の付着が抑制される。
【発明の効果】
（【００１１】以降は省略されています）
