公開番号2025146763
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025043477
出願日2025-03-18
発明の名称チェーン洗浄具
出願人株式会社未来造形
代理人個人,個人
主分類B08B 1/12 20240101AFI20250926BHJP(清掃)
要約【課題】簡易な構造でありながら効率的な洗浄が可能なチェーン洗浄具を提供する。

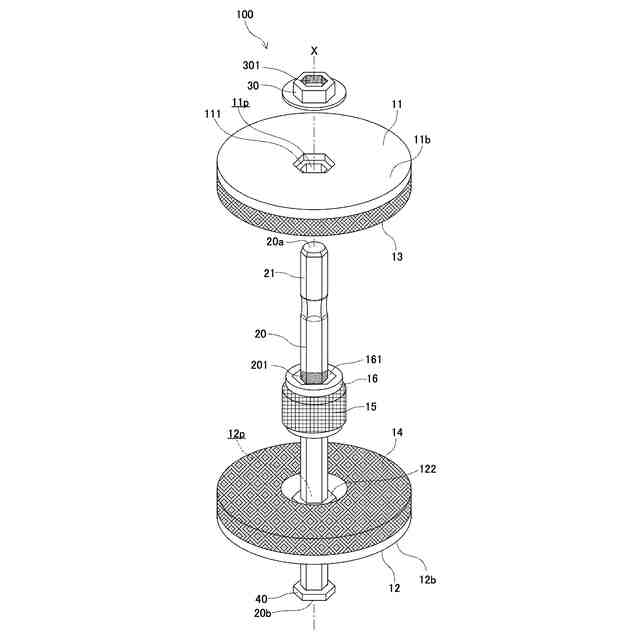

【解決手段】本発明のチェーン洗浄具100は、第1回転体11、第1回転体11と対向するように設けられた第2回転体12、第1回転体11の軸中心11cと第2回転体12の軸中心12cとを連結する連結軸20、及び、連結軸20の一端20a側に設けられ、電動ドライバD(回転駆動装置)に取り付け可能な取付部21を備える。第1回転体11が、内側面11aに第1ブラシ部13を有し、第2回転体12が、内側面12aに第2ブラシ部14を有する。

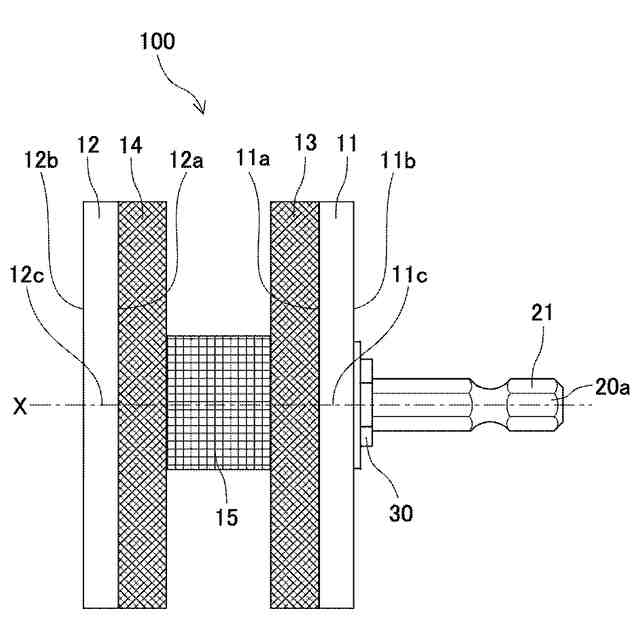

【選択図】図3
特許請求の範囲【請求項１】
第１回転体、前記第１回転体と対向するように設けられた第２回転体、前記第１回転体の軸中心と前記第２回転体の軸中心とを連結する連結軸、及び、前記連結軸の一端側に設けられ、外部の回転駆動装置に取り付け可能な取付部を備え、
前記第１回転体が、内側面に第１ブラシ部を有し、
前記第２回転体が、内側面に第２ブラシ部を有する、チェーン洗浄具。
続きを表示（約 510 文字）【請求項２】
前記第１回転体及び前記第２回転体が、円板形状を有しており、
前記連結軸は、前記第１回転体と前記第２回転体とが平行に離間するように連結している、請求項１に記載のチェーン洗浄具。
【請求項３】
前記連結軸は、前記第１回転体と前記第２回転体との間の外周面に第３ブラシ部を有する、請求項２に記載のチェーン洗浄具。
【請求項４】
前記第１回転体と前記第２回転体との間の前記連結軸の軸方向の長さが、洗浄されるべき駆動用チェーンの高さよりも大きい、請求項２に記載のチェーン洗浄具。
【請求項５】
前記第１回転体の周縁に設けられた第１飛沫飛散防止部、及び、前記第２回転体の周縁に設けられた第２飛沫飛散防止部をさらに備える、請求項１に記載のチェーン洗浄具。
【請求項６】
前記第１回転体と前記第２回転体との間の軸方向の距離が、前記連結軸に近づくにしたがって増加する、請求項１に記載のチェーン洗浄具。
【請求項７】

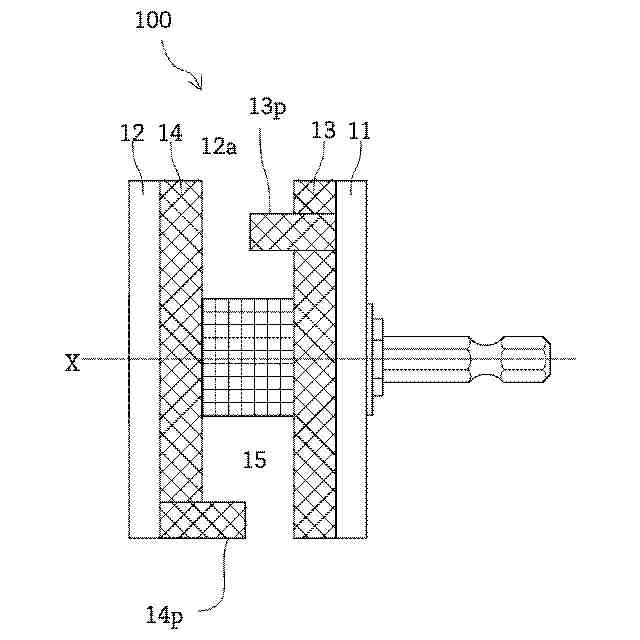

前記第１ブラシ部及び／又は前記第２ブラシ部が、部分的に毛足が長く形成された突出部を有する、請求項１に記載のチェーン洗浄具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自転車、自動二輪車、農業機械、コンベア等の駆動用チェーンや、各種の製造装置、包装装置、検査装置、工作機械等の産業機械に用いられる産業用チェーンの洗浄に用いられるチェーン洗浄具に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
自転車、自動二輪車、農業機械、コンベア等には、動力伝達のためにローラーチェーンと呼ばれる駆動用チェーンが用いられている。一般的に駆動用チェーンには鉄が用いられることが多く、錆や腐食が発生しやすい。また、油膜切れによるチェーンの固着、摩耗、破損等を防止するために、駆動用チェーンには潤滑油、グリース等の潤滑剤が塗布されているため、使用中に塵埃、ゴミ屑等が付着しやすく、そこから錆や腐食が発生しやすい。したがって、定期的な洗浄や清掃が求められるが、作業の面倒さと洗浄効率の低さから十分に行われていないことが多い。各種の製造装置、包装装置、検査・分析装置、工作機械等の産業機械に用いられる産業用チェーンにおいても、駆動用チェーンと同様の問題が存在している。
【０００３】
駆動用チェーンや産業用チェーンの洗浄に用いる洗浄具として様々なものが提案されている。従来よく用いられているチェーン洗浄具としては、例えば、Ｕ字状の溝に内壁三方向からブラシを内側に向かって延設した洗浄部（特許文献１）に、持ち手となる柄をつけてなる柄付きブラシや、内部に回転するスプロケットブラシを複数並べ、その間にチェーンを通すように装着して横にスライドさせることによってチェーンを洗浄する洗浄装置（特許文献２）、内部に上下左右から延びるブラシを複数配置し、その間にチェーンを通すように装着して横にスライドさせることによってチェーンを洗浄する洗浄装置（特許文献３）等がある。
【先行技術文献】
【特許文献】
【０００４】
特開平７－８８６７号公報
特開昭６１－４４０８２号公報
実登第３１４２７７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、このようなチェーンは用いられる機械等によってサイズ、構造等が異なるため、例えば、自転車専用の従来の洗浄具を用いて自動二輪車の駆動用チェーンを洗浄することは困難であった。また、チェーンは複数のプレート状部材（外プレート部材と内プレート部材）及びピンによって複数のコマを連結した複雑な構造を有するため、従来の洗浄具では、チェーンの外側に位置する外プレート部材の表面しか洗浄できず、例えば、隣り合う外プレート部材の間に露出している内プレート部材の表面まで洗浄することは困難であった。歯ブラシ等を使ってこのような部分の洗浄を別途行うことも可能ではあるが、その場合には洗浄にかなりの時間を要し、特にチェーンの裏側（タイヤ側）の洗浄作業はより困難であった。
【０００６】
本発明は、このような問題に鑑みてなされたものであり、簡易な構造でありながら効率的な洗浄が可能なチェーン洗浄具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明は、第１回転体、前記第１回転体と対向するように設けられた第２回転体、前記第１回転体の軸中心と前記第２回転体の軸中心とを連結する連結軸、及び、前記連結軸の一端側に設けられ、外部の回転駆動装置に取り付け可能な取付部を備え、前記第１回転体が、内側面に第１ブラシ部を有し、前記第２回転体が、内側面に第２ブラシ部を有する、チェーン洗浄具を提供する（発明１）。
【０００８】

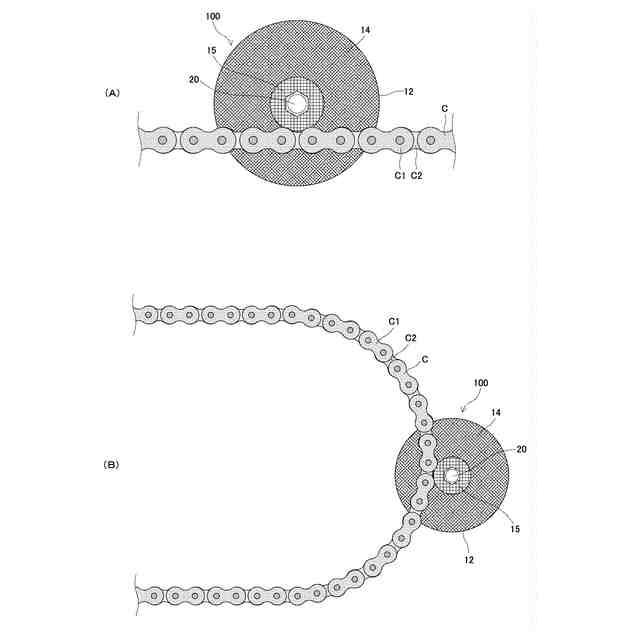

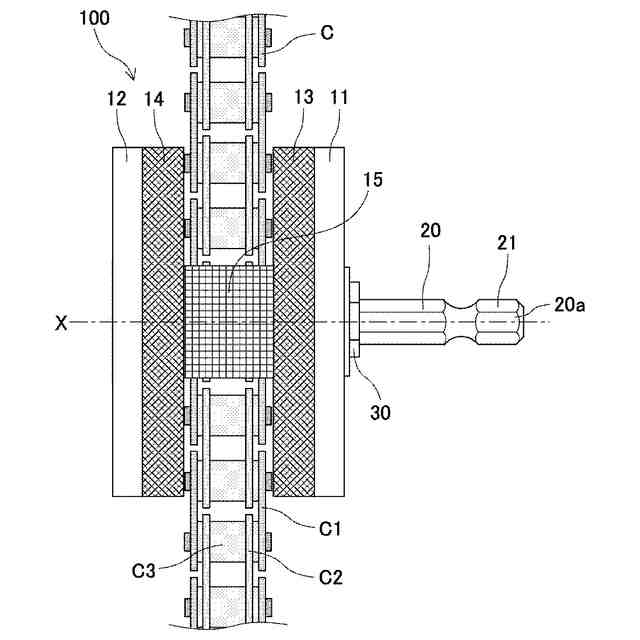

かかる発明（発明１）によれば、第１回転体と第２回転体との間にチェーンが位置するようにチェーン洗浄具を配置した状態で、取付部に電動ドライバ等の回転駆動装置を取り付けることにより、回転駆動装置の回転力を連結軸に伝達し、第１回転体及び第２回転体を回転させることができる。これにより、簡易な構造でありながら、第１ブラシ部及び第２ブラシ部によって、チェーンを効率的に洗浄することができる。
【０００９】
上記発明（発明１）においては、前記第１回転体及び前記第２回転体が、円板形状を有しており、前記連結軸は、前記第１回転体と前記第２回転体とが平行に離間するように連結していてもよい（発明２）。
【００１０】
かかる発明（発明２）によれば、第１回転体と第２回転体との間にチェーンが位置するようにチェーン洗浄具を配置しやすいので、チェーンをより効率的に洗浄することができる。
（【００１１】以降は省略されています）
