公開番号2025154399
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057374
出願日2024-03-29
発明の名称洗浄装置
出願人ノリタケ株式会社
代理人個人,個人
主分類B08B 9/032 20060101AFI20251002BHJP(清掃)
要約【課題】残存する洗浄液のスラリーアイス生成装置内への浸入が困難な洗浄装置を提供すること。
【解決手段】洗浄液ポンプ32は洗浄液を吐出するものであり、スラリーアイスを吐出する出力用ポンプ24に比べてスラリーアイスの流れの下流側でスラリーアイス管22内に接続されている。この出力用ポンプ24内には羽根車および案内羽根によるラビリンス構造が形成されているので、スラリーアイス管22内の洗浄液が出力用ポンプ24の下流側から出力用ポンプ24内を通過して上流側へ逆流し難くなる。このため、今回の洗浄作業の終了後にスラリーアイス生成装置Aおよび洗浄装置10間を再接続してスラリーアイスを再生成するときにスラリーアイス管22内に残存する洗浄液がスラリーアイス生成装置A内に浸入し難くなる。
【選択図】図1
特許請求の範囲【請求項１】
スラリーアイス生成装置からスラリーアイスが供給されるものであって、前記スラリーアイスを貯留する第１の容器と、
前記第１の容器内を洗浄対象物内に接続する管路と、
前記管路に介在されたものであって、運転状態で前記第１の容器内から前記管路内を通して前記洗浄対象物内に前記スラリーアイスを注入する第１のポンプと、
洗浄液を貯留する第２の容器と、
前記第２の容器内から前記管路内に前記洗浄液を注入する第２のポンプとを備え、
前記第２のポンプの吐出口は、前記第１のポンプに比べて前記第１のポンプの運転状態での前記スラリーアイスの流れの下流側で前記管路内に接続されていることを特徴とする洗浄装置。
続きを表示（約 640 文字）【請求項２】
前記第１のポンプおよび前記第２のポンプの双方を運転状態にすることに応じて前記洗浄液が添加された前記スラリーアイスを前記洗浄対象物内に注入する洗浄運転を行う制御装置を備え、
前記制御装置は、前記洗浄運転を停止する場合には前記第２のポンプを前記第１のポンプより先に運転停止状態にするものであって、前記第２のポンプを運転停止状態にしてから待機時間が経過した場合に前記第１のポンプを運転停止状態にすることを特徴とする請求項１に記載の洗浄装置。
【請求項３】
前記管路に比べて前記スラリーアイスの流れの下流側に位置するものであって、前記管路内を前記洗浄対象物内に接続するための接続管路を備え、
前記接続管路は、機外に位置するものであって前記管路に対して着脱可能にされ、
前記第２のポンプの吐出口は、前記接続管路内に前記機外で接続されたものであって前記接続管路に対して着脱可能にされていることを特徴とする請求項１または２に記載の洗浄装置。
【請求項４】
前記第１のポンプに比べて前記スラリーアイスの流れの下流側に位置するものであって、前記管路内を機外で前記洗浄対象物内に接続するための接続管路を備え、
前記第２のポンプの吐出口は、前記接続管路のうち前記第１のポンプから前記スラリーアイスの流れの下流側に最も離れた端部で前記接続管路内に接続されていることを特徴とする請求項１または２に記載の洗浄装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は管やタンク等の洗浄対象物内にスラリーアイスを注入することによって当該洗浄対象物内を洗浄する洗浄装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
上記洗浄装置にはスラリーアイス生成装置が生成した洗浄用のスラリーアイスを容器内に貯留する構成のものがある。この容器は管路を有するものであり、容器内は管路内を介して洗浄対象物内に接続される。この管路にはポンプが介在されており、洗浄対物内にはポンプが運転されることに応じて容器内から管路内を通してスラリーアイスが注入される。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２９６１６８号公報
特開２０１７－４４０１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
食品工場や医薬品工場等で使用される洗浄装置においては、製造設備を清潔に保つために、スラリーアイスを洗浄液の添加状態で洗浄対象物内に注入することによって洗浄装置の洗浄能力の向上を図ることが望まれている。しかしながら、洗浄液にはスラリーアイスの円滑な生成に支障を来す成分を含むものが存在することが予測される。このため、この種の洗浄液がスラリーアイスに添加された状態で洗浄作業が行われた場合には洗浄装置の管路内にスラリーアイスの生成に好ましくない洗浄液が残ることが危惧される。当然であるが、この洗浄装置は使い捨てではなく、繰り返し使用されるものである。よって、次の洗浄対象物の洗浄作業をするに先立ち、洗浄装置内に貯留されるスラリーアイスが不足するのであれば、再びスラリーアイスせいせい装置を洗浄装置の容器に接続し、スラリーアイスを補充することになる。この場合に、洗浄装置の容器とスラリーアイス生成装置の間の接続方式次第によっては、洗浄装置内に残存する洗浄液がスラリーアイス生成装置内に浸入することによってスラリーアイスの円滑な生成に好ましくない影響を与える虞がある。
【０００５】
本発明は以上の事情を背景として為されたものであり、その目的とするところは管路内に残存する洗浄液のスラリーアイス生成装置内への浸入が困難な洗浄装置を提供することにある。
【課題を解決するための手段】
【０００６】

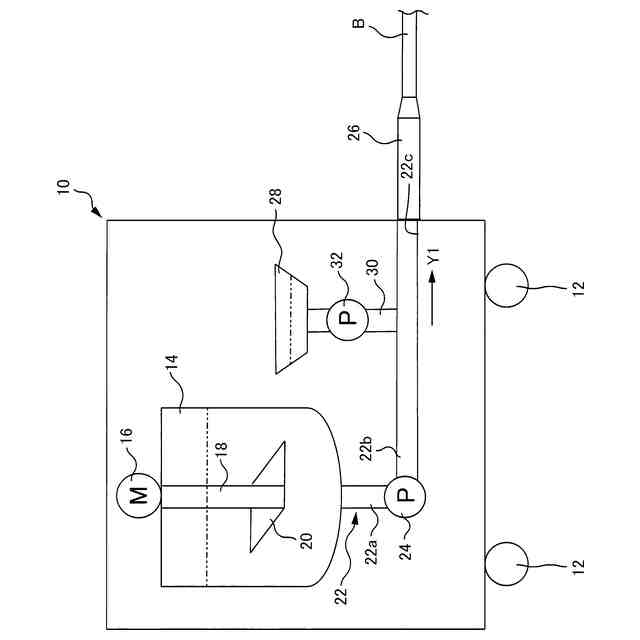

第１の発明の洗浄装置の要旨とするところは、（ａ）スラリーアイス生成装置からスラリーアイスが供給されるものであって前記スラリーアイスを貯留する第１の容器と、（ｂ）前記第１の容器内を洗浄対象物内に接続する管路と、（ｃ）前記管路に介在されたものであって運転状態で前記第１の容器内から前記管路内を通して前記洗浄対象物内に前記スラリーアイスを注入する第１のポンプと、（ｄ）洗浄液を貯留する第２の容器と、（ｅ）前記第２の容器内から前記管路内に前記洗浄液を注入する第２のポンプとを備え、（ｆ）前記第２のポンプの吐出口は前記第１のポンプに比べて前記第１のポンプの運転状態での前記スラリーアイスの流れの下流側で前記管路内に接続されていることにある。
【０００７】
第２の発明の洗浄装置の要旨とするところは、第１の発明において、（ａ）前記第１のポンプおよび前記第２のポンプの双方を運転状態にすることに応じて前記洗浄液が添加された前記スラリーアイスを前記洗浄対象物内に注入する洗浄運転を行う制御装置を備え、（ｂ）前記制御装置は前記洗浄運転を停止する場合には前記第２のポンプを前記第１のポンプより先に運転停止状態にするものであって前記第２のポンプを運転停止状態にしてから待機時間が経過した場合に前記第１のポンプを運転停止状態にすることにある。
【０００８】

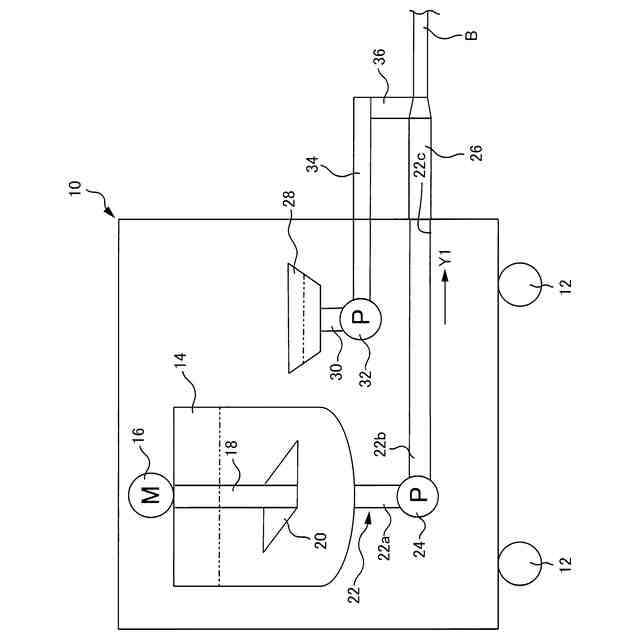

第３の発明の洗浄装置の要旨とするところは、第１または第２の発明において、（ａ）前記管路に比べて前記スラリーアイスの流れの下流側に位置するものであって前記管路内を前記洗浄対象物内に接続するための接続管路を備え、（ｂ）前記接続管路は機外に位置するものであって前記管路に対して着脱可能にされ、（ｃ）前記第２のポンプの吐出口は前記接続管路内に前記機外で接続されたものであって前記接続管路に対して着脱可能にされていることにある。
【０００９】
第４の発明の洗浄装置の要旨とするところは、第１または第２の発明において、（ａ）前記第１のポンプに比べて前記スラリーアイスの流れの下流側に位置するものであって前記管路内を機外で前記洗浄対象物内に接続するための接続管路を備え、（ｂ）前記第２のポンプの吐出口は前記接続管路のうち前記第１のポンプから前記スラリーアイスの流れの下流側に最も離れた端部で前記接続管路内に接続されていることにある。
【発明の効果】
【００１０】
第１の発明によれば、第２のポンプの吐出口が第１のポンプの運転状態でのスラリーアイスの流れの下流側で管路内に接続されている。このため、管路内に残存する洗浄液が第１のポンプの下流側から第１のポンプ内を通過して第１のポンプの上流側へ逆流し難くなる。よって、第１のポンプより上流にある容器に残存する洗浄液が到達する可能性を抑制できる。従って、その後にスラリーアイスを補充するときにスラリーアイス生成装置と洗浄装置の第１の容器を接続しても管路内に残存する洗浄液がスラリーアイス生成装置内に浸入し難くなる。
（【００１１】以降は省略されています）
