公開番号2025154398
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057373
出願日2024-03-29
発明の名称棒材切断機
出願人ノリタケ株式会社,株式会社ノリタケマシンテクノ
代理人個人,個人
主分類B23D 47/04 20060101AFI20251002BHJP(工作機械;他に分類されない金属加工)
要約【課題】複数種類の棒材を1種類の当接部材によって大バリの残りを抑えつつ切断することが可能な棒材切断機を提供すること。

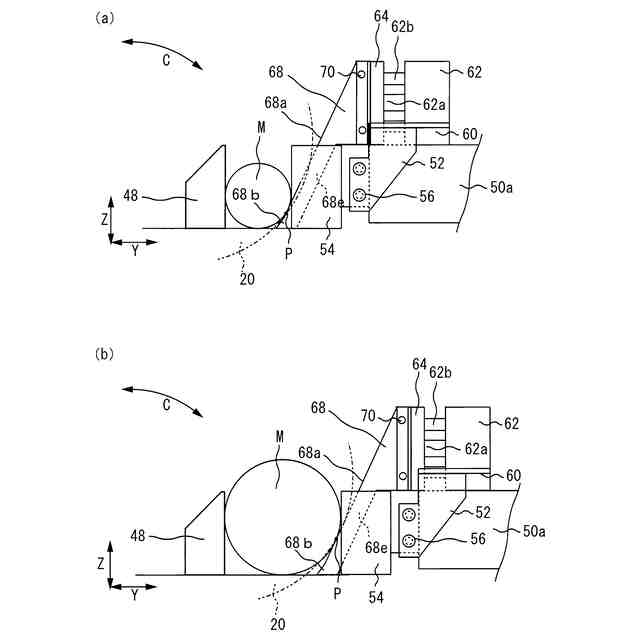

【解決手段】爪板68は複数種類の棒材Mのいずれに対しても棒材Mのうち最後に切断される最終切断箇所Pの近傍に接触する。このため、丸鋸20が棒材Mを傾き方向Cの上から下へ抜けるときに丸鋸20から大バリに前進力が作用することが防止される。従って、丸鋸20が棒材Mを抜けるときに大バリBが反転し難くなるので、複数種類の棒材Mを1種類の爪板68によって大バリの残りを抑えつつ切断することが可能となる。
【選択図】図4
特許請求の範囲【請求項１】
軸心を中心に回転操作される丸鋸を備え、棒材をその長手方向へ送りつつ前記丸鋸によって切断する棒材切断機において、
前記長手方向に対して直交する横方向および前記横方向に対して直交する縦方向のそれぞれに対して傾く傾き方向へ前記丸鋸を移動操作するものであって、前記丸鋸の回転状態で前記丸鋸を前記棒材に向けて前記傾き方向へ移動操作することによって前記棒材を切断する鋸操作機構と、
前記棒材の表面に前記横方向から対向し、前記丸鋸が進入可能な隙間を介して前記長手方向に互いに対向するように配置された一対の固定クランプ部材と、
前記一対の固定クランプ部材に前記棒材を挟んで前記横方向からそれぞれ対向するものであって、前記丸鋸が進入可能な隙間を介して前記長手方向に互いに対向するように配置された一対の可動クランプ部材と、
前記棒材の切断時に前記一対の可動クランプ部材を前記横方向へ移動操作することによって前記棒材を前記一対の固定クランプ部材および前記一対の可動クランプ部材の間で挟持する挟持アクチュエーターと、
前記一対の可動クランプ部材の間の隙間内に設けられた当接部材と、
前記棒材が切断される場合に前記当接部材を前記棒材に向けて前記横方向へ移動操作する当接アクチュエーターと、を備え、
前記当接部材は、前記丸鋸によって最後に切断される最終切断箇所が異なる複数種類のそれぞれの前記棒材に対して前記最終切断箇所の近傍に当接するものであることを特徴とする棒材切断機。
続きを表示（約 640 文字）【請求項２】
前記複数種類のそれぞれの前記棒材は、前記横方向の幅寸法が互いに異なるものであり、
前記挟持アクチュエーターは、前記横方向へ進退可能なピストンロッドを有するシリンダからなり、
前記当接アクチュエーターは、前記ピストンロッドに固定されていることを特徴とする請求項１に記載の棒材切断機。
【請求項３】
前記当接部材は、前記丸鋸が進入可能な隙間を介して前記長手方向に互いに対向するように配置された一対の当接板からなることを特徴とする請求項１に記載の棒材切断機。
【請求項４】
前記各当接板は、前記複数種類のそれぞれの前記棒材に対して前記最終切断箇所より前記縦方向の下に位置する延設部を有していることを特徴とする請求項３に記載の棒材切断機。
【請求項５】
前記複数種類のそれぞれの前記棒材は、外径寸法が互いに異なる断面円形状のものであり、
前記各当接板は、前記各当接板のうち前記縦方向の下部から前記複数種類のそれぞれの前記棒材に対して前記最終切断箇所の近傍へ向うことに応じて前記複数種類のそれぞれの前記棒材から前記横方向へ遠ざかる傾き部を含むものであって前記複数種類のそれぞれの前記棒材の前記最終切断箇所の近傍に当接する当接面を有していることを特徴とする請求項３に記載の棒材切断機。
【請求項６】
前記各当接面は、傾斜状の平面であることを特徴とする請求項５に記載の棒材切断機。

発明の詳細な説明【技術分野】
【０００１】
本発明は棒材をその長手方向へ送りながら丸鋸によって切断する棒材切断機に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
上記棒材切断機には、図６（ａ）に示すように、一対の固定クランプ部材１１０と一対の可動クランプ部材１２０と丸鋸１３０を備えたものがある。丸鋸１３０は図６（ｂ）の傾き方向Ｃへ移動操作されるものである。この傾き方向Ｃは棒材Ｍの長手方向Ｘに対して直交する横方向Ｙおよび横方向Ｙに対して直交する縦方向Ｚのそれぞれに対して傾く方向であり、棒材Ｍは丸鋸１３０の回転状態で丸鋸１３０が棒材Ｍに向けて傾き方向Ｃへ移動操作されることによって切断される。一対の固定クランプ部材１１０および一対の可動クランプ部材１２０のそれぞれは、図６（ａ）に示すように、棒材Ｍの表面に横方向Ｙから対向するものであり、丸鋸１３０が進入可能な隙間Ｓを介して長手方向Ｘに互いに対向配置されている。一対の可動クランプ部材１２０は挟持アクチュエーター（図示せず）に連結されている。この挟持アクチュエーターは棒材Ｍの切断時に一対の可動クランプ部材１２０を横方向Ｙへ移動操作することによって棒材Ｍを一対の固定クランプ部材１１０および一対の可動クランプ部材１２０の間で挟持する。
【０００３】
上記棒材切断機の場合には、図６（ｂ）に示すように、棒材Ｍの切断時に大バリＢが生じる。この大バリＢとは棒材Ｍの切断時に鋸刃が接触しても切粉にならず棒材Ｍの外表面が皮状にめくれたものであり、棒材Ｍの丸鋸１３０による最終切断箇所Ｐを中心に縦方向Ｚに生じる。この大バリＢは丸鋸１３０による棒材Ｍの切削が進行することに応じて縦方向Ｚの上下のそれぞれにおいて最終切断箇所Ｐに向って成長する。この大バリＢは丸鋸１３０が棒材Ｍのうち最後に切断される最終切断箇所Ｐで傾き方向Ｃの上から下へ抜けるときに丸鋸１３０の前進力によって反転し、棒材Ｍから切り落とされることなく棒材Ｍに残ることがある。この大バリＢが棒材Ｍに残った場合には切断された棒材Ｍを鍛造等することによって製品化する次工程で製品不良が発生する虞がある。
【０００４】
従来では、図６（ａ）に二点鎖線で示すように、一対の可動クランプ部材１２０の間の隙間Ｓ内に当接部材１４０を設けることによって大バリＢが棒材Ｍに残ることを防止していた。この当接部材１４０は一対の当接板１４０ａからなるものであり、図７（ａ）に示すように、各当接板１４０ａには棒材Ｍの曲率に一致する円弧面１４０ｂが形成されている。これら各当接板１４０ａは棒材Ｍの最終切断箇所Ｐに当接するものであり、丸鋸１３０が棒材Ｍから抜けるときに大バリＢが反転することを防ぎ、大バリＢが棒材Ｍに残ることを防止するものである。
【先行技術文献】
【特許文献】
【０００５】
特許第７３１９４４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記従来構成では、図７に示すように、棒材Ｍとして小径なものが切断される場合（ａ参照）および大径なものが切断される場合（ｂ参照）のそれぞれに対応して棒材Ｍの曲率に一致する円弧面１４０ｂを有する当接部材１４０を用意し、棒材Ｍの種類が変更される毎に当接部材１４０を交換する必要があった。
【０００７】
本発明は以上の事情を背景として為されたものであり、その目的は、複数種類の棒材を１種類の当接部材によって棒材に大バリが残ることを防止しつつ切断することが可能な棒材切断機を提供することにある。
【課題を解決するための手段】
【０００８】
第１の発明の棒材切断機の要旨とするところは、（ａ）軸心を中心に回転操作される丸鋸を備え、棒材をその長手方向へ送りつつ前記丸鋸によって切断する棒材切断機において、（ｂ）前記長手方向に対して直交する横方向および前記横方向に対して直交する縦方向のそれぞれに対して傾く傾き方向へ前記丸鋸を移動操作するものであって前記丸鋸の回転状態で前記丸鋸を前記棒材に向けて前記傾き方向へ移動操作することによって前記棒材を切断する鋸操作機構と、（ｃ）前記棒材の表面に前記横方向から対向し前記丸鋸が進入可能な隙間を介して前記長手方向に互いに対向するように配置された一対の固定クランプ部材と、（ｄ）前記一対の固定クランプ部材に前記棒材を挟んで前記横方向からそれぞれ対向するものであって前記丸鋸が進入可能な隙間を介して前記長手方向に互いに対向するように配置された一対の可動クランプ部材と、（ｅ）前記棒材の切断時に前記一対の可動クランプ部材を前記横方向へ移動操作することによって前記棒材を前記一対の固定クランプ部材および前記一対の可動クランプ部材の間で挟持する挟持アクチュエーターと、（ｆ）前記一対の可動クランプ部材の間の隙間内に設けられた当接部材と、（ｇ）前記棒材が切断される場合に前記当接部材を前記棒材に向けて前記横方向へ移動操作する当接アクチュエーターとを備え、（ｈ）前記当接部材は前記丸鋸によって最後に切断される最終切断箇所が異なる複数種類のそれぞれの前記棒材に対して前記最終切断箇所の近傍に当接するものであることにある。
【０００９】
第２の発明の棒材切断機の要旨とするところは、第１の発明において、（ａ）前記複数種類のそれぞれの前記棒材は前記横方向の幅寸法が互いに異なるものであり、（ｂ）前記挟持アクチュエーターは前記横方向へ進退可能なピストンロッドを有するシリンダからなり、（ｃ）前記当接アクチュエーターは前記ピストンロッドに固定されていることにある。
【００１０】
第３の発明の棒材切断機の要旨とするところは、第１の発明において、前記当接部材は前記丸鋸が進入可能な隙間を介して前記長手方向に互いに対向するように配置された一対の当接板からなることにある。
（【００１１】以降は省略されています）
