公開番号2025154901
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058167
出願日2024-03-29
発明の名称熱処理容器
出願人ノリタケ株式会社
代理人個人,個人,個人
主分類F27D 3/12 20060101AFI20251002BHJP(炉,キルン,窯;レトルト)
要約【課題】熱衝撃を緩和できるとともに耐荷重性が確保され、容器割れなどを抑制できる熱処理容器を提供する。

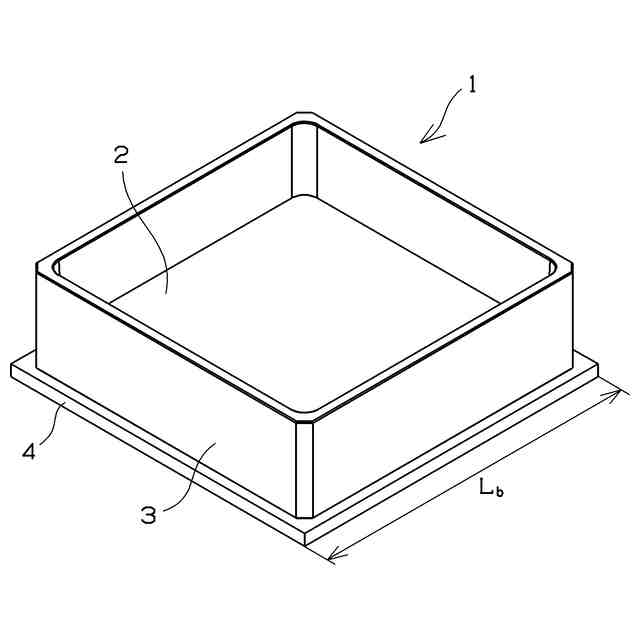

【解決手段】熱処理容器1は、板状の底壁部2と、底壁部2から立設した側壁部3とを備えてなり、底壁部2と側壁部3とで囲まれる空間に熱処理対象物を収容する、箱状の熱処理容器であって、底壁部2の外周部の少なくとも一部に、平面視で側壁部3の最外周縁から外側に突出する突起部4を有し、底壁部2と側壁部3と突起部4とが一体に成形された一体成形物である。
【選択図】図1
特許請求の範囲【請求項１】
板状の底壁部と、前記底壁部から立設した側壁部とを備えてなり、前記底壁部と前記側壁部とで囲まれる空間に熱処理対象物を収容する、箱状の熱処理容器であって、
前記底壁部の外周部の少なくとも一部に、平面視で前記側壁部の最外周縁から外側に突出する突起部を有し、
前記底壁部と前記側壁部と前記突起部とが一体に成形された一体成形物であることを特徴とする熱処理容器。
続きを表示（約 480 文字）【請求項２】
前記突起部がある外周部位置において、前記突起部の上端面と前記側壁部の外周面との連結部、および、前記側壁部の内周面と前記底壁部の上面との連結部から選ばれる少なくとも１つに、肉厚部を有することを特徴とする請求項１記載の熱処理容器。
【請求項３】
前記突起部は、その上端面および下端面が前記底壁部の厚み範囲内に位置する形状であることを特徴とする請求項１または請求項２記載の熱処理容器。
【請求項４】
前記熱処理容器は、耐熱性無機材料の成形物であることを特徴とする請求項１または請求項２記載の熱処理容器。
【請求項５】
前記突起部は、該突起部の上端面に設けられた凸部を有することを特徴とする請求項１または請求項２記載の熱処理容器。
【請求項６】
前記熱処理対象物が、リチウムイオン電池材料であることを特徴とする請求項１または請求項２記載の熱処理容器。
【請求項７】
前記熱処理容器は、ローラハースキルンで使用されることを特徴とする請求項１または請求項２記載の熱処理容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱処理容器に関し、特に、熱処理対象物を収容して、連続加熱炉内で一方向に搬送され、熱処理対象物を熱処理するために用いられる熱処理容器に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
連続加熱炉は、熱処理対象物を搬送しながら連続的に熱処理する加熱炉である。連続加熱炉には、複数本の搬送ローラを回転駆動することにより、熱処理対象物を搬送しつつ熱処理を施す加熱炉がある。このような連続加熱炉は、ローラハースキルンとも称される。
【０００３】

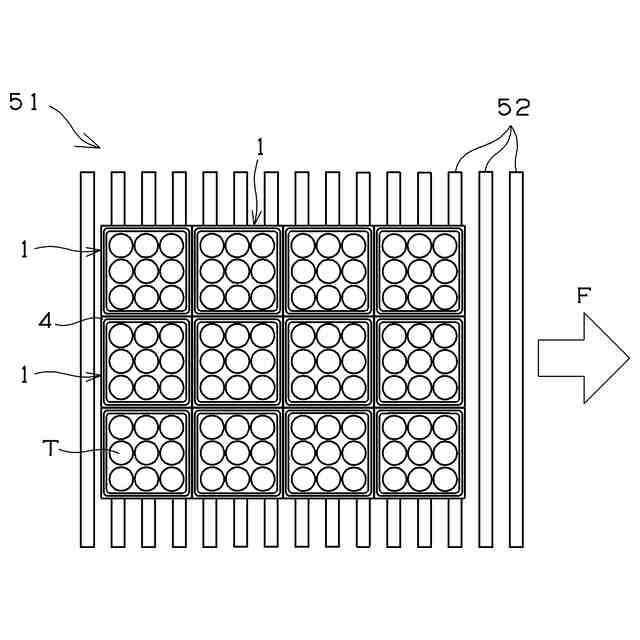

例えば、ローラハースキルンでは、部品や粉末などの熱処理対象物を収容して高温で熱処理するための熱処理容器が用いられている。ローラハースキルンは、例えば、全長が予熱部、焼成部、冷却部で構成されており、複数の熱処理容器が一方向に連続的に搬送される。搬送時には、生産性向上のために多くの製品を焼成部に収容すべく、熱処理容器が搬送方向および搬送方向に直交する方向に整列され、容器同士は相互に密着した状態で搬送される。
【０００４】
従来、搬送時における熱処理容器同士の接触による破損などを抑制するため、特許文献１の技術が提案されている。特許文献１記載の熱処理容器（匣鉢）は、リチウム正極材の粉体を収容した状態で熱処理炉内に配置されて粉体を熱処理するための匣鉢であり、この匣鉢はニッケル基合金により形成され、熱処理容器を上面視したときに、匣鉢の上端部の大きさは、底部の大きさ以下になっている。これにより、搬送時において、匣鉢の強度の弱い上端部同士が接触することを防止している。
【先行技術文献】
【特許文献】
【０００５】
特許第７２７７６６２号
韓国公開特許第１０－２０１３－０１１７２７２号
特開２０２３－８２８２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、ローラハースキルンでの熱処理では、上述したように、熱処理容器同士が密着した状態のまま、加熱され、その後冷却される。そのため、密着した箇所に熱がこもってしまい、冷却部においてワークとともに熱処理容器が冷めにくく、熱衝撃によるクラックなどが生じる場合がある。その結果、熱処理容器から漏出した熱処理対象物が搬送ローラに付着したり、容器の割れ破片が搬送ローラの間に挟まれるなどの搬送トラブルの原因になり得る。一方で、熱処理容器には、搬送時に搬送方向に大きな荷重（ラインプレッシャーともいう）が掛かり、それに耐え得る強度も求められる。
【０００７】
上記特許文献１では、搬送時の熱処理容器同士の接触による破損などについては検討されているが、熱処理容器自体の熱衝撃や耐荷重などについては検討されていない。
【０００８】
また、特許文献２には、容器の外周面に突部を設け、容器同士を離隔させることで、連続加熱炉内でのガスの移動を円滑にすることは記載されているが、耐荷重などについては検討されていない。また、特許文献３には、１枚の底板と複数枚の側板を箱型に組み立てた組み立て式匣鉢について記載されているが、耐荷重性の点では改善の余地があると考えられる。
【０００９】
本発明はこのような事情に鑑みてなされたものであり、熱衝撃を緩和できるとともに耐荷重性が確保され、容器割れなどを抑制できる熱処理容器を提供することを目的とする。
【課題を解決するための手段】
【００１０】

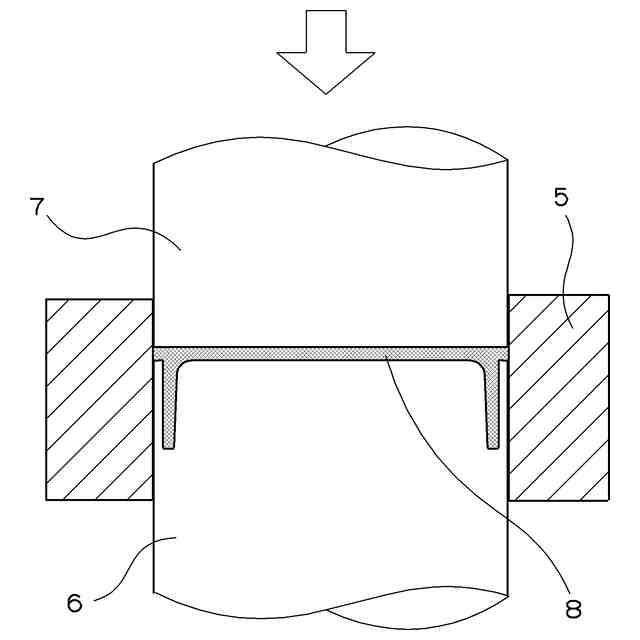

本発明の熱処理容器は、板状の底壁部と、上記底壁部から立設した側壁部とを備えてなり、上記底壁部と上記側壁部とで囲まれる空間に熱処理対象物を収容する、箱状の熱処理容器であって、上記底壁部の外周部の少なくとも一部に、平面視で上記側壁部の最外周縁から外側に突出する突起部を有し、上記底壁部と上記側壁部と上記突起部とが一体に成形された一体成形物であることを特徴とする。
（【００１１】以降は省略されています）
